Основные причины неработающей печки

Если плохо греет печка ВАЗ-2112, то, возможно, имеет место одна из следующих проблем:

1. Невозможность проведения регулирования температуры.
2. При холодном потоке воздуха под капотом раздаются нехарактерные щелчки.
3. Протекает радиатор.
4. Отсутствие функционирования температурного датчика, который можно найти на потолке салона.
5. Поломка блока управления САУО.

Эти причины являются наиболее распространёнными. Устранить каждую из них можно самостоятельно, и мы расскажем каким образом.

Невозможность проведения регулирования температуры

Если не греет печка ВАЗ-2112, то стоит проверить наличие возможности регулирования температурного режима. Такая проблема может возникать из-за сбоев в работе блока управления или по причине неработающей заслонки. В первую очередь стоит проверить исправность температурного датчика, который располагается на потолке салона вблизи плафона. Крутим рычаг регулирования температурного режима начиная от холодного положения и заканчивая горячим. Хотя изменения температуры и так будут ощущаться. Если подача горячего воздуха начинается только при установке датчика в горячее крайнее положение, то можно говорить за выход его из строя и готовиться к замене на новый элемент.

В первую очередь проверяем рычаг регулирования температурного режима

Проблемы с заслонкой

Если печка плохо дует, то стоит проверить работу заслонки. На ней могут окислиться крепления и в этом случае заслонка не будет поворачиваться. Добраться к заслонке можно только через капот, демонтировав предварительно дефлекторы и отогнув усики. После таких действий можно попробовать сдвинуть заслонку изнутри. Если с заслонкой всё нормально и на креплениях не присутствуют следы окисления, то она будет легко передвигаться.

На приводе заслонки имеется микромоторчик, который располагается возле лобового стекла под капотом. Этот элемент также может стать причиной того, что не греет печка. Чтобы добраться до микроморчика, необходимо демонтировать жабо и утеплитель. При включении подачи тёплого воздуха рычажок должен приходить в движение, это свидетельствует про исправность моторчика.

В конструкции моторчика имеются шестерёнки, которые имеют свойство стираться и, как следствие, проскакивать. В этом случае стоит всерьёз задуматься о замене моторчика. Хотя среди автовладельцев встречаются такие умельцы, которые ездят без моторчика и закрывают заслонку при этом руками. При таком ремонте печка будет постоянно дуть горячим воздухом, что совсем нехорошо.

При плохом обдуве следует проверить работу заслонки

Протечка на радиаторе

Когда не дует печка, стоит проверить радиатор на предмет протекания. Долив жидкости в радиатор спасает ситуацию только на некоторое время, но затем проблема с отопителем возникает вновь. Протекающий радиатор относится к сложным проблемам, которые имеют отношение к отопительной системе ВАЗ-2112. Главная загвоздка заключается в необходимости демонтажа большого количества деталей, в том числе и самой печки.

При неудовлетворительном состоянии радиатора лучшим решением будет его замена. Конечно, мелкие щели можно запаять и при этом ещё некоторое время наслаждаться комфортной ездой. При обнаружении больших протечек всё-таки стоит задуматься о замене радиатора, в противном случае придётся довольно часто заниматься сборкой/разборкой автомобиля.

Иные способы решения проблемы

Бывает и так, что дует печка горячим воздухом и всё вроде бы исправно функционирует, но всё равно ноги мёрзнут и окна потеют. Замена гофры не особо сильно исправит ситуацию. А вот если утеплить салон и устранить имеющиеся щели, то поток тёплого воздуха будет целенаправленно двигаться к своей цели и не растрачиваться при этом на борьбу с холодным воздухом. Также потребуется запастись анти-скрипом и монтажной пеной для утепления и герметизации панели.

Если печка дует холодным воздухом несмотря на все ваши усилия, то, возможно, она уже отслужила свой срок и пришло время заменить её на новую. Владельцам ВАЗ-2112 на выбор предлагается два варианта замены: модель 2112-01, в конструкции которой не предусмотрен очищающий фильтр, и модель 2112-02 с фильтром с рабочим запасом на 15 тыс. км.

Как вариант, можно установить в автомобиле предпусковой обогреватель. Это устройство сократит время на прогрев двигателя и салона.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

• радиатор;
• устройство, распределяющее воздушные потоки;
• блок СУАО;
• потолочный датчик;
• рукоятка;
• заслонка;
• моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

1. Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
2. Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
3. Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
4.  Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

• Демонтируйте резиновый уплотнитель жабо;
• Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
• Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
• Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
• Плюсовая клемма и минусовой провод отключаются от вентилятора;
• Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
• Ветровую накладку демонтируйте;
• Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
• С расширительного бака уберите шланг для пароотвода.

Снимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

1. Шланг от омывателя лобового стекла.
2. Дворники.
3. Накладка на ветровое стекло.Зажимы корпуса отопителя.
4. Передняя часть отопителя с вентилятором.
5. Фильтр салона.
6. Вторая часть корпуса вентилятор.
7. Все шланги (пароотвода, обратки и подачи).
8. Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

• Снизу лобового стекла располагаются винты, средний из которых откручивается;
• Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
• Обязательно демонтируется гайка, находящаяся слева от фильтра;
• Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

• закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
• много мусора, влаги, песка, грязи, что способствовало заклиниванию;
• выход из строя троса заслонки моторедуктора;
• многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Замена радиатора печки ВАЗ 2110

• 176 2 278k

• 47 1 82k

Причина, по которой нужно заменить радиатор отопителя ВАЗ 2110, это течь тосола или же плохая его работа (засоренность). Тосол из радиатора зачастую или выбегает через повреждение, или же через непрочное крепление шлангов. Поскольку выявить точную причину без разборки моторного щита невозможно, поэтому будет разбираться и сниматься печка ВАЗ 2110.

В данном случае радиатор отопителя снимается с автомобиля выпущенного до сентября 2003 года, то есть имеем дело со старым образцом. Процедура снятия и замены радиатора печки старого и нового образцов имеет незначительные различия между собой.

Для замены радиатора печки понадобится:

• тосол,
• новый радиатор отопителя,
• 4 шт. хомутов.

Инструкция по замена радиатора печки ВАЗ 2110

Последовательность действий из руководства по ремонту ВАЗ 2110

1. Снять облицовку и накладку окна, шумоизоляцию правой части подкапотного пространства, дворник.
2. Отсоединить проводку электродвигателя, резистора и моторчика заслонки печки.
3. Отсоединить шланг клапана заслонки рециркуляции.
4. Ослабить хомут крепления трубки, отводящей пар и снять трубку.
5. Ослабить хомуты шлангов печки и отсоединить шланги.
6. Демонтировать панель приборов.
7. Открутить крестовой отверткой винты крепления радиатора печки к переднему щитку.

Какой радиатор печки ставить на ВАЗ 2110?

Оригинальный номер 2110-8101050, средняя цена 630 руб.

• Master-sport 2110-8101050-PCS-MS — 575 руб.
• Kraft KT 104006 — 715 руб.
• Weber RH 2110 — 625 руб.

Приобретаем все необходимое чтобы заменить радиатор печки.

Сливаем тосол (около 4 л.) с блока двигателя. Для этого откручиваем крышку на расширительном бачке, для ого чтобы снизить давление затем нужно открутить сливную пробку (находится за модулем зажигания).

Или же слит тосол несколько иным способом,- через расширительный бачок. Сняв шланги с печки сливаем около одного литра тосола

Снимаем резиновый Г-образный патрубок.

Нужно снять резиновый уплотнитель ветровой накладки, а также саму накладку (жабо).

Под ГТЦ откручиваем винт крепления жабо.

Далее необходимо открутить 4-е винта верхнего крепления правой части этого жабо

Снимаем с жабо 2 хомута для крепления шлангов и проводов

Далее нужно отсоединить «-» провод вентилятора от кузова и клемму «+».

Откручиваем два винта левой части жабо и отодвигаем немножко вперед.

Так же понадобится снять накладку ветрового стекла (2 гайки)

Отсоединяем клемму датчика уровня охлаждающей жидкости и снимаем пароотводящий шланг с расширительного бачка

Потребуется также отсоеденить шланг омывателя лобового стекла

Отвинчиваем четыре винта

Нужно снять стеклоочистители и убрать накладку ветрового стекла.Снимаем зажимы корпуса отопителя и вентилятора

Так выглядят зажимы корпуса отопителя.

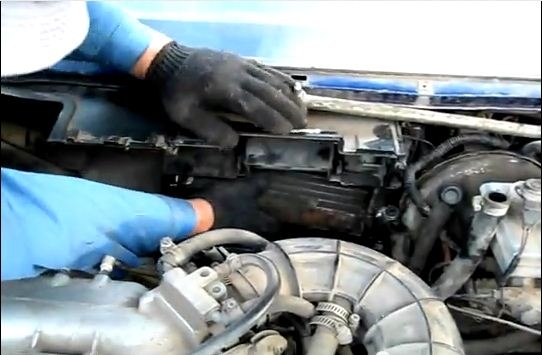

Откручиваем винты корпуса фильтра салона и передней части корпуса вентилятора

Вместе с вентилятором снимаем переднюю часть его корпуса.

Снимаем корпус фильтра салона

Снимаем заднюю часть корпуса вентилятора

Ослабив хомуты нужно снять шланги подачи, обратки антифриза и пароотводящий шланг. И прикладывая небольшое усилием снимается радиатор отопителя ВАЗ 2110.

Очистив место от мусора, заменяем фильтр и радиатор на новые и начинаем сборку в обратном порядке.

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Основной неисправностью, которая полностью парализует работу отопителя в автомобилях ВАЗ-2112, является выход из строя моторедуктора печки. Назначение этого элемента в системе заключается в управлении заслонкой отопителя, то есть моторедуктор (МР) отвечает за её открытие и закрытие. Движение заслонки можно отследить при помощи соответствующих сигналов от управляющего модуля печки машины. Стоит заметить, что в ВАЗ-2112 температура в салоне может поддерживаться в автоматическом режиме, то есть воздух при необходимости либо нагревается, либо охлаждается.

В случае выхода из строя моторедуктора отопителя, перед его покупкой и заменой необходимо обратить внимание на один важный момент: существует два типа моторедукторов (старого образца, и нового), которые кардинально отличаются своей конструкцией

Ввиду этого, очень важно знать, какой именно тип элемента установлен на автомобиле, дабы не тратить впустую своё время и не делать напрасных покупок

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
4. Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева Основные детали системы обогрева салона автомобиля ВАЗ 2110:

• 1 – электропневматическое клапанное устройство;
• 2 – лицевой корпус воздухозаборника обогревательного узла;
• 3 – водоотражательное устройство, представленное в виде щитка заборника воздуха;
• 4 – клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
• 5 – заслонка системы рециркуляции;
• 6 – задняя часть корпуса воздухозаборника отопительного узла;
• 7 – заслонка отопительного канала;
• 8 – заслонка системы управления отопительным узлом;
• 9 – радиаторный узел;
• 10 – защитный пластиковый кожух радиаторного устройства;
• 11 – втулка, установленная в пароотводящем патрубке;
• 12 – втулка подводящей магистрали отопительного узла;
• 13 – втулка отводящего патрубка;
• 14 – электрический моторчик отопительной системы;
• 15 – корпус электрического мотора;
• 16 – опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
• 17 – приводная ручка управления заслонкой обогревательной системы;
• 18 – моторедуктор приводного устройства, представленный в небольших размерах;
• 19 – резисторный элемент;
• 20 – защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

• 1 – воздуховоды, предназначенные для прогрева задней части салона машины;
• 2 – пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
• 3 – воздуходувы, предназначенные для обдува ног;
• 4 – основные сопла для вентиляции салона авто;
• 5 – боковые сопла вентиляции салона;
• 6 – сопла, предназначенные для прогрева стекол, установленных в передних дверях;
• 7 – ручка управления обогревательным узлом салона;
• 8 – пластиковый корпус воздухораспределительного устройства;
• 9 – заслонка системы прогрева ног;
• 10 – пластиковая заслонка, предназначенная для прогрева лобового стекла;
• 11 – отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.
