Инструкция по доработке

Снять коробку воздухопритока (в народе «сапог»):

1. В салоне отвернуть 4 гайки, ключом «на 10»;
2. В подкапотном пространстве помощник удерживает болты этим же ключом;
3. Снять воздухозаборник.

Переделать «сапог» и установить в него вентилятор:

1. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота;
2. Срезаем все торчащие детали крепления вентилятора и размещаем его внутри «сапога»;
3. Закрепить вентилятор, фиксируя его корпус герметиком.

1. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха;
2. Устанавливаем кожух с вентилятором на место, прокладывая провода;
3. Проверяем, чтобы капот закрывался без проблем.

В результате должна получиться конструкция, как показано на видео:

Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

отопителя Улитка от 2108 на Нива 2121, Ваз Тюнинг

2131 салона нива 2121 своими советы, руками доработке салона, внутренний тюнинг 2131 нива, ваз 2121. Тюнинг автомобилей это — ваз повышение заводских характеристик автомобиля. нива Доработка 2121 — это прежде всего новых установка бамперов, защиты картера, лебедки.

По владельцы желанию этих внедорожников устанавливают дополнительные фары противотуманные. В наших разделах описаны инструкции и доработке по советы нива 2131 различных агрегатов, как таких раздатка и т.д. Комплексный тюнинг ваз руками своими сможет сделать даже автолюбитель.

найдете вы Также категории по тюнингу двигателя, тюнингу передач коробки, тюнингу салона и кузова, также фото множество отчетов тюнинга ваз 2121. интересным Благодаря решениям тюнинг нива доставит массу вам удовольствия и выгоды.

Если у вас фотографии есть тюнинга ваз — присылайте нам на Печка.

почту в Ниве откровенно говоря плохая! самых из ее Одной важных проблем является собственно вентилятор сам, которые установлен под радиатором, да к еще же тому и вертикально. Проходя через него воздух горячий сильно нагревает его и вся постепенно смазка стекает с ротора.

Как следствие начинает моторчик визжать! Наверное все знают проблему эту! Ну а производительность там вообще на нуле… решаема Проблема! Ставим «улитку» от ВАЗ-2108 и увеличение получаем производительности, тищину, и при желании скорости три управления. Идея не нова, я позаимствовал ее на сайтах других.

Только каждый делает по своему — как вот сделал я…

• При всем этом, переделки после мотора печки вообще не слышно как так сам мотор теперь стоит в пространстве подкапотном!
• Разбираем полностью весь отопитель!

желании При иметь три скорости — в нижнюю корпуса чать, со стороны водителя, врезаем резистор ВАЗ от печки-2108/М2141

Все стыки особенно, а корпуса место установки радиатора ваз проклеиваем, 2121 резиновым уплотнителем (есть в любом магазине строительном)

Собираем нижнюю часть, двигатель 2131 ваз с вентилятором от туда просто выкидываем! Он больше нам не нужен!

Разбираем верхнюю часть вынимаем, отопителя решетку из воздухозаборника нива 2121…

И минимальными с аккуратно зазорами вырезаем место под «ВАЗ» от улитку-2108. Устанавливаем ее так, как фото на позакано (вид снизу)

Оставшуюся полость монтажной запоняем пеной! Затем, после застывания, вровень ее срезаем с нижней частью корпуса воздухозаборника.

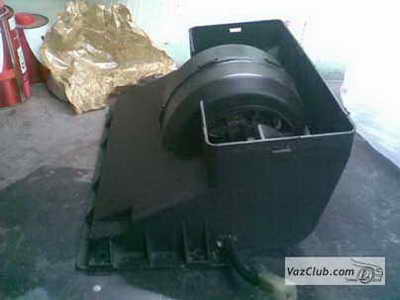

такой Вот вот воздухозаборник нива 2131 получиться должен!

Одеваем уплотнитель и устанавливаем под Источник!

капот: http://vazclub.com/niva/2131-2121/tyuning/salona/ustanovka-novoi-otopitelya-ulitki.html

Модернизация печки

Чтобы модернизировать печку на вашей Ниве, предлагаем вам позаимствовать, прежде всего, вентилятор печки ВАЗ-2108. Мы не рекомендуем его устанавливать вместо того, что уже установлен на вашей Ниве, кстати, это у вас вряд ли и получится, поскольку он располагается в салоне авто. Внедрить вентилятор от 2108 в салон будет проблематично, поэтому ему находят более подходящее пространство в моторном отсеке. Модернизация печки предполагает установку дополнительного вентилятора, чем мы и предлагаем заняться вам.

А также рекомендуем вам сразу же определиться, вы желаете только установить дополнительный вентилятор или ещё дополнительно позаимствовать у «восьмёрки» переключатель его скоростей и резистор печки.

Алгоритм замены вентилятора

Первоначально предлагаем вам снять коробку воздухозаборника, который в водительской среде имеет и другое народное название «сапог». Снимать его самостоятельно не очень удобно, поэтому рекомендуем вам привлечь к выполнению этой процедуры своего друга. Неудобство заключается в том, что гайки нужно откручивать, находясь в салоне, а сами болты удерживать со стороны подкапотного пространства. Свободная ваша рука уж точно не достанет до подкапотного пространства. После того как все гайки будут откручены, снимите воздухозаборник.

Теперь вам предстоит выполнить некоторые манипуляции, чтобы переделать извлечённый воздухозаборник, а затем внедрить в него вентилятор «восьмёрки». В противном случае вам не удастся закрыть капот, поскольку вентилятор будет мешать замку.

Итак, вам нужно срезать на воздухозаборнике пластик сбоку, а на самом вентиляторе — выступающие в стороны детали крепления. После того как вентилятор отлично разместился во внутреннем пространстве воздухозаборника, закрепите его герметиком. Вокруг сопла вентилятора умостите подходящий материал. Это позволит вам исключить потерю оттока воздуха. Теперь водрузите ваш модернизированный кожух с вентилятором, попробуйте закрыть капот.

Модернизация печки

Чтобы решить эту проблему, есть выход – это переделка печки Нива 21213

. В настоящий момент существуют уже готовые комплекты переделанных печек, за основу в которых взят обогреватель от ВАЗ-2108. Они намного более эффективны, прекрасно справляются со своей задачей даже в сильные холода и совершенно не издают раздражающих звуков. Конечно, на максимальной мощности обдува работу вентилятора слышно, но это несравнимо с тем, как визжит и скрежещет вентилятор «Нивы».

Тем, кто хочет сделать все своими руками, нужно всего лишь купить «восьмерочный» отопитель, резистор, «улитку» и переключатель и установить их на свою «Ниву».

Переделка печки Нива 21213

своими руками выполняется в следующем порядке:

1. Подготовьте воздуховод к установке двигателя. Для этого нужно вырезать новое посадочное отверстие, при этом старайтесь посадить двигатель как можно ниже в воздуховод, чтобы он не упирался в капот;
2. Питание двигателя через выходное отверстие выведите из воздуховода;
3. Хорошо закрепите двигатель в воздуховоде и герметизируйте места креплений;
4. Подготовьте две пластины из нержавеющей стали, которые нужно вырезать по размерам, а затем установить под сопло и в верхний проем;
5. Демонтируйте штатную задвижку;
6. Установите воздуховод с новым двигателем на место.

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Замена крана

Недоработки конструкции отопителя не ограничиваются неудачно сделанными вентиляторами, а также конструкцией воздуховодов. Даже кран печки плохо справляется со своей работой. Его сечение невелико. Поэтому, движение охлаждающей жидкости по радиатору отопителя происходит довольно медленно. Чтобы улучшить работу печки в целом, необходимо произвести замену крана.

Лучше всего брать кран отопителя от иномарок. Служат они дольше, да и эффективность работы на высоте. Подойдут краны от бюджетных Volkswagen, а также некоторых Opel. Это позволяет минимизировать работу по подгонке деталей. Производится замена в следующем порядке:

Под капотом с помощью пассатижей ослабляем хомут, крепящий шланг к патрубку. Шланг снимается, делать это лучше в перчатках. «Сидит» шланг на патрубке достаточно плотно, при его снятии рука может сорваться, перчатка защитит от повреждений;
Накидным ключом ”7” откручиваем саморезы, крепящие уплотнитель к перегородке;
Уплотнитель поддевают отверткой, и снимают его;
Извлекается вещевая полка;
Из салона рожковым ключом ослабляют прижимной винт крана;
Снимается тросик с рычага крана;
В зависимости от модификации радиатора печки кран может крепится либо 2 винтами, либо 2 гайками. Их следует открутить;
Извлекаем кран из автомобиля;
Снимаем с него патрубок, крепится он на 2 гайках.

Модернизация печки

Чтобы модернизировать печку на вашей Ниве, предлагаем вам позаимствовать, прежде всего, вентилятор печки ВАЗ-2108. Мы не рекомендуем его устанавливать вместо того, что уже установлен на вашей Ниве, кстати, это у вас вряд ли и получится, поскольку он располагается в салоне авто. Внедрить вентилятор от 2108 в салон будет проблематично, поэтому ему находят более подходящее пространство в моторном отсеке. Модернизация печки предполагает установку дополнительного вентилятора, чем мы и предлагаем заняться вам.

А также рекомендуем вам сразу же определиться, вы желаете только установить дополнительный вентилятор или ещё дополнительно позаимствовать у «восьмёрки» переключатель его скоростей и резистор печки.

Алгоритм замены вентилятора

Первоначально предлагаем вам снять коробку воздухозаборника, который в водительской среде имеет и другое народное название «сапог». Снимать его самостоятельно не очень удобно, поэтому рекомендуем вам привлечь к выполнению этой процедуры своего друга. Неудобство заключается в том, что гайки нужно откручивать, находясь в салоне, а сами болты удерживать со стороны подкапотного пространства. Свободная ваша рука уж точно не достанет до подкапотного пространства. После того как все гайки будут откручены, снимите воздухозаборник.

Теперь вам предстоит выполнить некоторые манипуляции, чтобы переделать извлечённый воздухозаборник, а затем внедрить в него вентилятор «восьмёрки». В противном случае вам не удастся закрыть капот, поскольку вентилятор будет мешать замку.

Итак, вам нужно срезать на воздухозаборнике пластик сбоку, а на самом вентиляторе — выступающие в стороны детали крепления. После того как вентилятор отлично разместился во внутреннем пространстве воздухозаборника, закрепите его герметиком. Вокруг сопла вентилятора умостите подходящий материал. Это позволит вам исключить потерю оттока воздуха. Теперь водрузите ваш модернизированный кожух с вентилятором, попробуйте закрыть капот.

Алгоритм замены моторчика

Нелишним будет рассмотреть вопрос установки моторчика печки, заимствованной у «восьмёрки». В этом случае тоже удастся значительно улучшить работу печки. Снятый восьмёрочный моторчик также требуется первоначально примерить в воздухосборнике, при необходимости вырезать болгаркой дополнительное пространство, чтобы он успешно в нём мог разместиться. После того как вы убедитесь в его нормальной «посадке», рекомендуем моторчик зафиксировать герметиком, чтобы исключить возможную вибрацию в процессе передвижения на авто. Безусловно, родной движок следует выбросить, а все провода подключить к только что вами установленному механизму.

После того как вы модернизировали отопитель, мы предлагаем вам ещё врезать дополнительный «восьмёрочный» резистор, который позволит увеличить количество скоростей до трёх. Устанавливать резистор нужно рядом с установленным вами ранее вентилятором. Такие ваши действия позволять отлично регулировать скорость подачи тёплого воздуха, обеспечивая быстрый прогрев салона или постепенный.

Итак, если вами заранее будет внимательно изучена схема подключения вентилятора, резистора, моторчика, заимствованных у отечественной «восьмёрки», вы останетесь довольны результатом собственного труда. Свой автомобиль вы просто не узнаете, поскольку салон будет мгновенно прогреваться, благоприятствуя повышению уровня комфорта для водителя и пассажиров.

Интернациональный Нива Клуб / International NIVA Club

• Список форумовАвто – ТехникаТехнический раздел Лада 4х4 НиваОбщетехнический
• Поиск

Ссылки

• Темы без ответов
• Активные темы
• Поиск

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

• оптимальный диапазон рабочей температуры модели 2121 от -5 до +10°С;
• неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
• при увеличении мощности обдува не происходит увеличение температуры;
• при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Диагностика неисправностей

Печка «Нивы Шевроле» является одним из наиболее проблемных узлов автомобиля. Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы.

Печка не обогревает пространство для ног

Причин того, что печка не направляет воздух в ноги, может быть несколько. Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом:

1. Прогрейте двигатель.
2. Установите четвёртую скорость вращения вентилятора печки.
3. Установите переключатель режимов отопителя в верхнее вертикальное положение.
4. Переключите контроллер режимов на одно положение влево.

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы:

• электродвигатель печки (если он неисправен, печка работать не будет);
• радиатор и патрубки печки на предмет утечки ОЖ;
• заслонку, распределяющую воздушные потоки;
• всю систему воздуховодов на предмет герметичности.

Утечка охлаждающей жидкости

При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются:

• снижение эффективности обогрева;
• запах ОЖ при работе печки;
• лужи антифриза на ковриках и под ними;
• маслянистый налёт на внутренней стороне стёкол.

Обычно утечка происходит через радиатор отопителя. Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

При обнаружении утечки ОЖ через радиатор печки его следует заменить

Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений.

Печка плохо прогревает воздух

Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам:

• недостаточный уровень ОЖ в системе;
• выход из строя заслонки управления печкой или обрыв тросика её привода.

Это интересно: Opel представил новый дизель

Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения. Если он недостаточный, начинают искать места утечек.

Если печка не может растопить наледь на ветровом стекле, она неисправна

Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

Радиатор печки с кондиционером Нива Шевроле (замена)

Заменить РП на Chevrolet Niva с кондиционером можно двумя способами, у каждого из них есть свои плюсы и минусы:

• первый метод займет много времени, и придется разбирать практически всю панель приборов;
• второй метод относительно быстрый, но необходимо разрезать и подгонять некоторые детали, как говорится в простонародье – это «колхозный» метод.

Для того чтобы заменить радиатор печки по инструкции, выполняем следующие работы:

• в первую очередь сливаем антифриз – чтобы он вытек весь, дуем в расширительный бачок;
• снимаем с аккумулятора массовую клемму;
• демонтируем бардачок, снимается он просто;
• снимаем центральную консоль, в том числе и магнитолу;
• отщелкиваем передние кузовные панели с обеих передних стоек;
• снимаем декоративную панель сбоку центральной консоли (со стороны водителя);
• отсоединяем комбинацию приборов;
• ослабляем крепления панели рычага КПП, два самых ближних самореза к панели полностью откручиваем;
• демонтируем кожухи рулевой колонки и подрулевые переключатели;
• откручиваем болты крепления самой панели (4 крепежа у лобового стекла);
• снимаем ручки управления климатической установкой;

• демонтируем блок управления отопителем;

• откручиваем четыре крепления рулевой колонки (по два с каждой стороны), опускаем рулевую колонку на водительское сиденье;
• снимаем воздуховод, находящийся за торпедой;
• отсоединяем все тросики;
• снимаем каркас панели приборов;
• отворачиваем болты крепления железного каркаса панели, снимаем «железку»;
• разъединяем между собой корпуса испарителя и радиатора печки, демонтируем воздуховоды (центральный, а также с левой стороны);
• подбираемся к хомутам печных патрубков, ослабляем их, и снимаем шланги;
• снимаем печку, меняем радиатор, затем все устанавливаем на место.

Радиатор печки на машине с кондиционером Шевроле Нива можно поменять и другим способом, но здесь придется нагревать пластмассу и вырезать ее куски. Легче всего в этом методе поставить «родной» радиатор или медный РП от автомобиля «Волга» – он проще встанет на место. Экспериментировать с медным РП от «копейки» не стоит – он не подойдет по габаритам. Еще понадобятся длинные печные Г-образные патрубки, они подойдут от вазовской «девятки», но понадобятся переходные трубки и дополнительные хомуты – патрубки 2109 тоньше «Нивских».

Принцип такой установки:

• снимаем бардачок, демонтируем воздуховод со стороны пассажира;
• после снятия кожуха рулевой колонки и печной защиты в корпусе радиатора печки (со стороны водителя) выпиливаем или выжигаем паяльником прямоугольное отверстие под съем РП, по контуру пластмассы можно понять, где именно радиатор печки установлен;
• хомуты печных патрубков раскручиваем не у радиатора, а под капотом;
• сдергиваем патрубки печки, сливаем с них антифриз (наклоняем вниз шланги), всю охлаждающую жидкость можно не сливать;
• чтобы остатки тосола не мешали дальнейшей работе, просверливаем отверстие в старом РП;
• паяльником на старом радиаторе отжигаем печные штуцеры под патрубки, вытаскиваем РП влево (в сторону водителя);
• на новом печном радиаторе устанавливаем патрубки 2109, подгоняем их по размерам, собираем конструкцию с переходными трубками, устанавливаем всю сборку на место, крепим РП с помощью самодельного хомута.

Чтобы легче было выполнять все эти работы, лучше снять передние сиденья.

Споров по поводу того, какая замена лучше на «Шеви Нива» с кондиционером, много, но во втором методе есть одно серьезное преимущество – качество российских деталей часто оказывается неважным, и в случае, если новый радиатор отопителя потечет, придется снова все разбирать. В «колхозном» варианте второй раз произвести замену РП можно будет уже очень быстро, а вот на разборку-сборку всей панели приборов может уйти целый рабочий день.

Сравнение печки ваз 2121 и печки ваз 2108! Схема подключения

В салоне отвернуть 4 гайки, ключом на 10 ; Снять воздухозаборник. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота; Закрепить вентилятор, фиксируя его корпус герметиком. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха; Устанавливаем кожух с вентилятором на место, прокладывая провода; Проверяем, чтобы капот закрывался без проблем. В результате должна получиться конструкция, как показано на видео: Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

Самый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Нивы на восьмерочный и установить от нее доп. резистор, то скорости будет три! Схема такого подключения: Что получилось улучшить? Тихая, а на 1-ой скорости бесшумная. Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль. Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Нивы 4х4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в.

Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу улитка. Смысл модернизации в том, чтобы установить на Ниву дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Нивы 4х4 внутри пластикового короба в салоне. Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091). Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего.

Либо использовать дополнительные детали от ВАЗ 2108: дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором; переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника. В салоне отвернуть 4 гайки, ключом на 10 ; Снять воздухозаборник. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота; Закрепить вентилятор, фиксируя его корпус герметиком. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха; Устанавливаем кожух с вентилятором на место, прокладывая провода; Проверяем, чтобы капот закрывался без проблем. В результате должна получиться конструкция, как показано на видео: Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

Самый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Нивы на восьмерочный и установить от нее доп. резистор, то скорости будет три! Схема такого подключения: Что получилось улучшить? Тихая, а на 1-ой скорости бесшумная. Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль. Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Нивы 4х4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в.
