Щиток приборов, «газель»: устройство, принцип работы и отзывы

Панель «Евро-2»

Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.

Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла

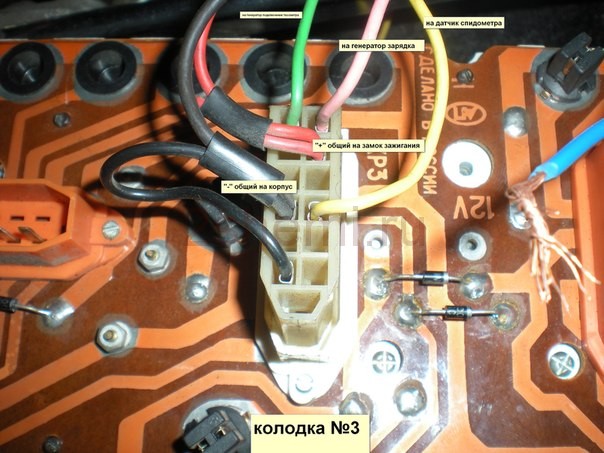

Разъём ХР3

1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Панель «Евро-2»

Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.

Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.

Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.

Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:

• Снизился уровень топлива до минимальной отметки.
• Увеличилась температура двигателя до 105 и более градусов Цельсия.
• Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.

Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.

Устанавливать новую приборную панель на Газель или нет — вот в чем вопрос

Единственный недостаток – слабая подсветка, которая ночью почти не заметна.

Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео — Водила Челябинск).На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.После замены приборки возможны следующие неисправности:

1. не работает либо часть приборов, либо вся панель;останавливаются стрелки на приборах;неправильные показания датчиков.

Решить проблему можно следующими действиями:Сначала нужно

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Зеленым цветом горят:

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу. На деле панель можно снять буквально за полчаса. Для этого нужно следующее:

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

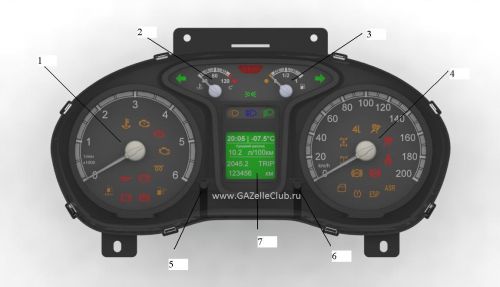

КОМБИНАЦИЯ ПРИБОРОВ ГАЗЕЛЬ Next A21R23.3801010

Комбинации приборов (далее по тексту «КП») предназначены для: — отображения скорости движения; — отображения пройденного расстояния (общего и суточного пробега); — отображения оборотов коленчатого вала двигателя; — отображения уровня топлива; — отображения температуры охлаждающей жидкости; — отображения давления масла в двигателе; — отображения напряжения бортсети; — отображения текущих параметров автомобиля с помощью световых сигнализаторов и звукового сигнала. КП предназначена для работы в бортсети с напряжением 12 В.

1 – стрелочный прибор для отображения значения оборотов двигателя; 2 – стрелочный прибор для отображения значения температуры охлаждающей жидкости; 3 – стрелочный прибор для отображения значения уровня топлива; 4 – стрелочный прибор для отображения значения скорости; 5 – комбинированная кнопка ««Режим» / «МК — up / МК — down»»; 6 – комбинированная кнопка ««Сброс суточного пробега» / «Часы/Минуты»»; 7 – Жидкокристаллический индикатор (далее по тексту ЖКИ) ;

Основные технические характеристики Копмбинации Приборов ГАЗЕЛЬ Next A21R23.3801010

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Руководство по снятию панели приборов на ГАЗель Бизнес и описание значков

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3.

По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн. Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией.

Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков.

Спидометр указывает на скорость движения транспортного средства.

Обновленный внешний вид

Водители меняют старую приборку на бизнес панель по причине ее привлекательного внешнего вида. Второй причиной замены является то, что у панели приборов Газель бизнес расширенный функционал и большее количество возможностей предоставления информации о работе автомобиля.

Евро панель оснащена двумя большими циферблатами спидометра и тахометра и двумя небольшими, информирующими о количестве бензина и температуре ОЖ. Остальные индикаторы расположены по центру.

Простота евро панели упрощает водителю воспринимать информацию. Недостатком новой панели является сложность установки. Правда, распиновка содержится в инструкции. Если автолюбитель имеет опыт подобных работ, то ему не составит труда установить новую приборку.

Функционал

Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.

Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.
Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
2. Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
3. Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
4. Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.
В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

рычаг коробки передач. В коробке передач имеется предохрани…

• Изображение
• Текст

25 – рычаг коробки передач

. В коробке передач имеется предохранитель

от случайного включения задней передачи при выключении 5-й передачи. Зад- нюю передачу включать после остановки автомобиля. При включении задней передачи в задних фонарях загорается свет заднего хода.

26 – педаль акселератора; 27 – центральный переключатель света

. Переключатель имеет пять

фиксированных положений (рис. 5.11):

0 –

все наружное освещение выключено; I– включены габаритные огни, освещение комбинации приборов, заднего

номерного знака и некоторых органов управления электрооборудованием;

II –

дополнительно включены ближний или дальний свет, в зависимости от

положения (соответственно I или II) рычага подрулевого переключателя указа- телей поворота и света фар;

III –

дополнительно (из положения I или II) включены передние противо-

туманные фары (устанавливаются на части автомобилей);

IV –

дополнительно (из положения III) включен задний противотуманный

свет.

Рис. 5.11. Положение ручки центрального переключателя света

28 – педаль рабочих тормозов.29 – рукоятка механизма фиксации колонки рулевого управления (рис. 5.12). При перемещении рукоятки на себя происходит ослабление фикса- ции рулевой колонки, после чего рулевое колесо можно установить в удобное для водителя положение и зафиксировать в этом положении, установив рукоят- ку в исходное положение.

Рис. 5.12. Рукоятка механизма фиксации рулевой колонки

30 – педаль сцепления.31 – блоки предохранителей .32 – ручка замка капота. Для открывания капота нужно потянуть ручку

на себя, пока защелка не откроет замок и капот немного приоткроется, а затем снова передвинуть ручку вперед до отказа. Для полного открывания капота не- обходимо отвести рукой предохранитель, установленный на нижней передней кромке капота (рис.

5.13

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.
