Добавки в газ для придания специфических запахов

Технические данные Комплекса КСОГ-4К:

№ п/п	Наименование параметра	Значение
1	Робочее давление, МПа, не более	1,6
2	Тип одоранта	этилмеркаптан (С2Н5SН), смесь природних меркаптанов (СПМ-1), тетрагидротиофен (С4Н8S)
3	Норма одорирования, г/1000 нм3, в пределах	5…16      (для С2Н5SН)
16…32      (для С4Н8S)
4	Относительное отклонение нормы одорирования, %	± 2
5	Диапазон расхода одорированного газа, нм3/год.	50 – 20 000  (насос MLEx026.4/6)
6	Объем емкости хранения одоранта, литр	250
7	Напряжение питания подогрева шкафа (частота 50±1 Гц), В	220 +22-33
8	Напряжение рабочего и резервного питания, В	24 ±4
9	Потребляемая електрическая мощность без учета подогрева шкафа в зимний период, не более, Вт	100
10	Потребляемая електрическая мощность системы подогрева шкафа в зимний период, Вт, не более	600
11	Мембранный дозирующий насос с електромагнитним приводом	MLEx026.4/6
(продуктивность насоса подбирается за данными фактических затрат по ГРС)
12	Потоковый микрорасходомер	WDK 5.2
13	Маcса, кг, не более	1300
14	Габаритные размеры, мм, не более:
Шкаф	1745 х 1372 х 2000
Блок управления	200 х 400 х 600

Требования к одорантам

Собственно требований достаточно много, перечислю по пунктам:

• Специфический запах, который может уловить человеческий нос
• Должен быть инертным. Не вступать с основным составом в химическую связь
• Должен быть физически безвредным, то есть не должен разъедать стенки металлических емкостей, баков, а также резиновых и пластиковых шлангов
• Не должен конденсироваться ни при каких условиях, особенно в экстремальные

Все это нужно в первую очередь для того, чтобы эффективно использоваться в газовых установках в машинах. Ведь баки там металлические, а трубки резиновые или пластиковые.

Одоризаторы природного газа [ править ]

Одоризаторы природного газа охватывают весь спектр от простого фитиля в контейнере до компьютеризированного оборудования, которое контролирует количество одоранта в зависимости от скорости потока, отслеживает количество одоранта в запасе и сигнализирует, когда одорант не вводится в газ. транслировать.

Одоранты, используемые для природного газа, варьируются от страны к стране в зависимости от правил распределения газа. Некоторые одоранты содержат серу, которая при сжигании газа окисляется до диоксида серы .

К серосодержащим отдушкам относятся:

• трет-бутилтиол (ТБМ) — основной ингредиент многих смесей одорантов газа
• Тетрагидротиофен (THT), используемый в качестве одоранта для природного газа, обычно в смесях, содержащих трет-бутилтиол.
• 2-Пропантиол, широко известный как изопропилмеркаптан (IPM), используется в качестве одоранта для природного газа, обычно в смесях, содержащих трет-бутилтиол.
• Этантиол (EM), широко известный как этилмеркаптан , используется в сжиженном нефтяном газе (LPG) и имеет запах лука-порея, лука, дуриана или вареной капусты.
• Метантиол , широко известный как метилмеркаптан, добавляют в природный газ в качестве одоранта, обычно в смесях, содержащих метан . Его запах напоминает тухлые яйца или капусту.
• Диметилсульфид (ДМС), компонент запаха, возникающего при приготовлении некоторых овощей, особенно кукурузы, капусты, свеклы и морепродуктов.

Несодержащие серу одоранты включают:

• Метилакрилат (МА)
• Этилакрилат (EA)
• Метилэтилпиразин , необходима ссылка запах различных продуктов, включая кофе и вино

Про запах газа

Про запах газа то мы совсем забыли. Существует куча мифов, что чистый газ пахнет. Однако это совсем не так! Природный газ, именно его достаточно большое количество, зачастую он состоит из метана (CH4) это соединение атомов углерода и водорода. Также бывают небольшие примеси этана (C2H6), пропана (С3H8) и бутана (С4H10).

Что интересно не один газ в чистом виде, ни метан, ни бутан, ни пропан – НЕ ИМЕЮТ ЦВЕТА И ЗАПАХА! Если бы газ поступал чистый в наши с вами жилища, то при утечках его «заметить» было бы очень сложно. А это либо взрыв (потому как они взрывоопасны), либо банально можно задохнуться.

Именно поэтому почти все применяющиеся на сегодня газы проходят процесс принудительной одорации!

Сейчас очень часто, почти во всех газообразных составах используют одорант – этилмеркаптан.

С этим читают

Получение

Оксид азота(II) — единственный из оксидов азота, который можно получить непосредственно из свободных элементов соединением азота с кислородом при высоких температурах (1200—1300 °C) или в электрическом разряде. В природе он образуется в атмосфере при грозовых разрядах (тепловой эффект реакции −180,9 кДж):

N2+O2→2NO{\displaystyle {\mathsf {N_{2}+O_{2}\rightarrow 2NO}}}

и тотчас же реагирует с кислородом:

2NO+O2→2NO2.{\displaystyle {\mathsf {2NO+O_{2}\rightarrow 2NO_{2}.}}}

При понижении температуры оксид азота(II) разлагается на азот и кислород, но если температура падает резко, то не успевший разложиться оксид существует достаточно долго: при низкой температуре скорость распада невелика. Такое резкое охлаждение называется «закалкой» и используется при одном из способов получения азотной кислоты.

В лаборатории его обычно получают взаимодействием 30%-ной HNO₃ с некоторыми металлами, например, с медью:

3Cu+8HNO3→3Cu(NO3)2+2NO+4H2O.{\displaystyle {\mathsf {3Cu+8HNO_{3}\rightarrow 3Cu(NO_{3})_{2}+2NO+4H_{2}O.}}}

Более чистый, не загрязнённый примесями NO можно получить по реакциям:

FeCl2+NaNO2+2HCl→FeCl3+NaCl+NO+H2O,{\displaystyle {\mathsf {FeCl_{2}+NaNO_{2}+2HCl\rightarrow FeCl_{3}+NaCl+NO+H_{2}O,}}}

2HNO2+2HI→2NO+I2+2H2O.{\displaystyle {\mathsf {2HNO_{2}+2HI\rightarrow 2NO+I_{2}+2H_{2}O.}}}

Промышленный способ основан на окислении аммиака при высокой температуре и давлении при участии Pt, Cr₂O₃ (как катализаторов):

4NH3+5O2→4NO+6H2O.{\displaystyle {\mathsf {4NH_{3}+5O_{2}\rightarrow 4NO+6H_{2}O.}}}

Получение NO является одной из стадий получения азотной кислоты.

Требования безопасности при перевозке одоранта СПМ

В инструкции по требованиям безопасности при перевозке указано, как правильно сливать и заливать вещество, как осуществлять автомобильную перевозку, пользуясь дорогами общего пользования, как организовывать и технически обеспечивать данное мероприятие.

Первым пунктом необходимо уточнить, что одорант СПМ имеет 3 класс опасности. Данное вещество имеет прозрачный цвет и специфический запах, который чувствуется даже при минимальных количествах. Максимальная плотность одоранта, которая допускается при ее смешивании, составляет 1 мг/м3. Если он контактирует с водой или кислородом, то воспламенение не происходит. Токсичные вещества не образуются. При контакте с открытым огнем, происходит быстрое воспламенение. В условиях закрытого тигля, он загорается при 30 градусах.

Одорант не вызывает отравления, но даже небольшая его концентрация может вызвать тошноту, рвоту боли в голове. Более высокая концентрация влияет на расстройство нервной системы, а так же приводит к наркотическому воздействию, которое, как правило, приводит к мышечной скованности. Попадание небольшого количества одоранта на кожу приводит к раздражению. Большее количество может проникнуть в организм и проникнуть во внутренние органы, затем окислиться до сульфата.

Необходимо помнить, что купить возле одорантов, во время перевозки, строго запрещено. Это может принести непоправимый вред здоровью.

Источник

Концентрация вещества, позволяющая обнаружить утечку

Для того чтобы своевременно приять меры по предотвращению взрывоопасной ситуации необходимо, чтобы обнаружение газа происходило раньше, чем его концентрация достигала предела, равного 20% от предельной точки взрыввемости. Выражаясь более простыми словами, человек, имеющий нормальное обоняние, должен почувствовать запах одоранта, если его содержание в воздухе равно 1%. Количество содержимого вещества зависит от его химических свойств.  Взять, к примеру, этилмеркаптан. Нормой ввода для него равна 16 граммам на 1000м3. Так, для любого вещества необходимо производить отдельный расчет, который и определит необходимую его концентрацию.

Сейчас читают

Свойства и состав одорирующих веществ

Этилмаркаптан начали применять еще во времена Советского Союза и изготавливался он в Дзержинске. Выявлено, что он имеет невысокую химическую стабильность, которая выражается в его быстром окислении. Последнее вещество всегда присутствует в газопроводе. Они образовывают другой химический элемент, который называется диэтилдисульфидом. Этот элемент, по сравнению с этилмаркаптаном, обладает слабой интенсивностью запаха, поэтому приходится увеличивать его концентрацию, соответственно и затраты. Говоря об этом веществе, необходимо ответить, что оно достаточно токсично.

Еще один достаточно распространенный СПМ. Основным его производителем является завод по газопереработке, который находится в Оренбурге. В его состав входит много отдельных компонентов, таких как этилмеркаптан, изо-попилмеркаптан и бутилмеркаптан. Всего их 7 и все они имеют различную массовую долю в веществе. На 1000м3 вводится  16 г СПМ. В качестве одоранта зарубежном используют меркаптан, который создается при химическом синтезе серы, сульфида и других веществ, но уже с меньшей молекулярной долей.

Международный стандарт, которого придерживалось большинство производителей и потребителей, совсем недавно был изменен. Если раньше в качестве одорантов применялись соединения сери, которые имеют температуру кипения в 130 градусов, то сейчас широко начали применять бессернистые соединения. Им присущи следующие свойства:

• экологическая чистота продукта. В атмосферу не выбрасываются соединения, которые имеют серу;
• более резкий и стойкий запах;
• соответствие эпидемиологическим нормам;
• высокая интенсивность;
• низкая концентрация;
• вещество стабильно даже при длительной транспортировке или хранении;
• не изменяющиеся свойства, даже во время больших колебании температуры;
• не растворяется в воде.

Одним из примеров таких одорантов выступает Gasador. Его признали пригодным в нашей стране, после того, как были пройдены все испытания. Они проводились на предприятии ООО «Севергазпром».

Одоранты впрыска жидкости

Для систем очень большого объема (и для некоторых систем меньшего объема) производятся одоранты с впрыском жидкости. Эти одоранты работают за счет добавления небольших количеств жидкого одоранта к движущемуся газу. Насос, которым можно управлять для обеспечения необходимого диапазона скоростей добавления, является очень важным аспектом одоризатора этого типа

Компьютерное управление для контроля скорости потока и изменения скорости закачки является важной частью более современных версий этого. В предыдущих версиях отработано множество схем контроля уровня одоризации

Одоризатор Peerless был первым примером одоризатора этого типа. Одоризатор для природного газа Peerless был признан вехой в машиностроении Американское общество инженеров-механиков в 1992 г. Сообщается, что этот одорант был разработан в ответ на взрыв в Новой Лондонской школе, произошедший в марте 1937 года. Он был впервые отправлен в июле 1937 года. Одоризатор Peerless решил две основные проблемы предыдущих устройств: они позволили избежать проблем с негерметичными уплотнениями вала. путем инкапсуляции всего устройства в сосуд высокого давления и добавления одоранта пропорционально потоку газа с использованием газового счетчика для приведения в действие насоса одоранта.

Составы и запах одорантов

Зачастую это серосодержащее соединение. НА данный период времени существуют два больших класса:

• Меркаптанные – это такие вещества как КАПТАН, КАЛОДОРАНТ, МЕТИЛМЕРКАПТАН, ЭТИЛМЕРКАПТАН
• Сульфидные – это ДИЭТИЛСУЛЬФИД, ДИМЕТИЛСУЛЬФИД, ДИМЕТИЛДИСУЛЬФИД, ТЕТРАГИДРОТИОФЕН

Еще в далеком Советском Союзе применяли одоранты для природного и сланцевого газа. В то время широко применялся технический этилмеркаптан (C2H5SH), пахнет он действительно резко, я бы даже сказал отвратительно – похоже на протухшую или гнилую капусту.

Также применялся высокомеркаптанистый одорант – сульфан. По сути это были отходы, которые образовывались при варке сульфатной целлюлозы.

Собирались и газовые конденсаты, так в 1972 году применялась смесь природных меркаптанов, которые вырабатывались в Оренбургском газоконденсатном месторождении.

В Соединенных Штатах Америки, также применяют одоранты, однако зачастую нефтяного происхождения, такие как – пенталарм (состоящий из этилмеркаптана, амилмеркаптан), каптан (состоящий в основном из смеси бутилмеркаптанов), калодорант (содержащий почти полностью чистую серу в сульфидной или дисульфидной формах).

Если подвести итоги, то одоранты используются обязательно! И зачастую они имеют резко неприятный запах, который заставляет человека реагировать на него!

Одоризация

Одоризация позволяет более быстро обнаружить утечки газа.
 

Одоризация до установленной выше величины осуществляется в каждой точке транспортной сети с помощью централизованной установки одоризации.
 

Одоризация осуществляется путем добавки в горючий газ небольшого количества жидкости, обладающей хорошей летучестью и резким специфическим запахом.
 

Одоризация — обязательная технологическая операция при подготовке природного газа — осуществляется, как правило, путем подачи в газ жидких одорантов.
 

Одоризация должна производиться путем автоматического ввода одоранта, количество которого пропорционально расходу газа.
 

Одоризация — процесс придания природному газу искусственного запаха; необходима в целях безопасности, позволяет легко обнаружить даже минимальную утечку газа.
 

Одоризация газа в системе газоснабжения Ленинграда является исключительно важным мероприятием для обеспечения надлежащих санитарно-гигиенических условий и безопасности использования горючих газов в быту и промышленности.
 

Одоризация газа производится на выходном трубопроводе из ГРС. Газ, поступающий бытовым потребителям, должен быть одо-ризирован. Газ, поступающий на промышленные предприятия, может не подвергаться одоризации.
 

Одоризация газа, содержащего сероводород, не производится.
 

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркаптан. При этом запах газа должен ощущаться при концентрации его в воздухе не более 1 / 5 части нижнего предела взрываемости. Практически это означает, что природный газ, имеющий нижний предел взрываемости, равный 5 %, должен чувствоваться в воздухе помещений при 1 % — й концентрации. Запах сжиженных газов должен ощущаться при 0 5 % — й концентрации их в объеме помещения.
 

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркап-тан, который содержит до 50 % серы. Количество этил-меркаптана, добавляемого к газам, берется из расчета 16 г на каждые 1000 м3 природного газа. Практически это означает, что природный газ, имеющий нижний предел взрываемости, равный 5 %, должен чувствоваться в воздухе помещений при 1 % — ной концентрации.
 

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркап-тан, который содержит до 50 % серы. Количество этил-меркаптана, добавляемого к газам, берется из расчета 16 г на каждые 1000 м3 природного газа. При этом запах газа должен ощущаться при концентрации его в воздухе не более Vs части нижнего предела взрываемости. Практически это означает, что природный газ, имеющий нижний предел взрываемости, равный 5 %, должен чувствоваться в воздухе помещений при 1 % — ной концентрации. Запах сжиженных газов должен ощущаться при 0 5 % — ной концентрации их в объеме помещения.
 

Технологическая схема очистки газа от сероводорода и углекислого газа раствором этаноламина.

Одоризация газа необходима, так как очищенный от сероводорода газ не имеет запаха, необходимого для обнаружения утечек. Поэтому в газ, как упоминалось выше, вводят одорант. Обычно применяемый для этой цели этилмеркаптан ( С2НБ8Н) представляет собой прозрачную, легко испаряющуюся жидкость с резким характерным запахом. Помимо этилмеркаптана в качестве одоранта могут быть применены каптан, тетрагидротиофен, пен-таларм и др. Одоризация может осуществляться на головных сооружениях магистрального газопровода, но чаще газ одорируют на ГРС, применяя для этой цели одоризационные установки капельного, барботажного и инжекторного типов.
 

Одоризация газов производится с помощью специальных жидкостей, обладающих сильным запахом. Наиболее часто в качестве одоранта применяют этилмеркоп-тан, который содержит до 50 % серы. Количество этил-меркоитана, добавляемого к газам, берется из расчета 16 г на каждые 1000 м3 природного газа. При этом, согласно ГОСТ 5542 — 50, запах нетоксичных газов должен ощущаться при содержании их в воздухе не более Vs нижнего предела воспламеняемости, а запах токсичных газов — при содержании в воздухе в количествах, допускаемых санитарными нормами.
 

Другие одоранты

Огнетушители углекислотные

Одоризаторы используются в системах тушения углекислого газа, узел одоранта впрыскивает грушаное масло в углекислый газ поток, когда агент выгружается. Приблизительно 50 см3 винтергринового масла, содержащегося в хрупком стеклянном картридже, устанавливаются в защитном кожухе, прикрепленном к выпускному трубопроводу, таким образом, чтобы разорвать стеклянный контейнер, когда коллектор диоксида углерода находится под давлением во время разгрузки, распыляя масло и диспергируя его. Сильный запах гвоздики эффективно уведомляет пассажиров о присутствии углекислого газа после того, как углекислый газ попал в зону опасности.

Системы предупреждения о шахтном газе

Подобные системы используются в шахтах, где ампулы с этантиол разбиты перед вентиляторами, чтобы предупредить о наличии газа в шахтах.

Одоризация — природный газ

Одоризация природного газа, поступающего к индивидуальным и коллективным потребителям, необходима по технике безопасности. Соглашение на транспорт газа не содержит обязательств.  

Одоризацию природного газа производят на ГРС, сжиженных углеводородных газов бытового и коммунально-бытового назначения — на газоперерабатывающих, нефтеперерабатывающих и нефтехимических заводах. При массовой доле пропана в сжиженном газе до 60 % ( включительно), бутана и других газов более 40 % норма одоризации составляет 60 г этилмер-каптана на 1 т сжиженного газа; пропана свыше 60 %, бутана и других газов до 40 % — 90 г на 1 т сжиженного газа.  

Схема газоиндикатора ПГФ.

Для одоризации природного газа наиболее широко применяется этилмеркаптан, среднегодовой расход которого составляет 16 г на 1000 м3 при стандартных условиях.  

Для одоризации природного газа применяют этилмеркап-тан — 15 г на 1000 м3 газа.  

Таким образом одоризация природного газа этилмеркаптаном лишь незначительно увеличивает загрязненность дымовых газов сернистыми соединениями.  

Исследования эффективности одоризации природного газа легкими фракциями сланцевых газовых бензинов с небольшими добавками технического этилмеркаптана показали, что они отвечают основным требованиям, предъявляемым к одорантам природного газа.  

Таким образом, одоризация природного газа этшшеркапта-ном лишь незначительно увеличивает загрязненность дымовых газов сернистыми соединениями.  

Очистка, осушка и одоризация природных газов, Гостоптехиздат, 1947, стр.  

Одорант сульфан используют для одоризации природного газа в газовой промышленности. Диметилсульфид является хорошим растворителем и сырьем для получения диметилсуль-фоксида и диметилсульфона.  

В настоящее время для одоризации природного газа в Советском Союзе применяется почти исключительно этилмеркаптан, получаемый синтетическим путем из хлористого этила и пидро-сульфида натрия. В газ с одорантом вносится 8 — 10 мг серы на 1 нм3 газа.  

Почти все используемые для одоризации природного газа средства ( одоранты) содержат в качестве основного компонента меркаптаны. Вдыхание паров одорантов вредно для здоровья человека. Кроме того, одоранты ( этилмеркаптан, каптан, пен-таларм и др.) являются легко испаряющимися горючими веществами, причем их пары могут образовывать с воздухом взрывоопасные смеси.  

Особая важность решения проблемы одоризации природного газа продиктована обеспечением безопасности потребителей и требует глубокой научной проработки.  . Среднегодовая норма расхода этилмеркаптана для одоризации природного газа составляет 16 г на 1000 м3 газа

 

Среднегодовая норма расхода этилмеркаптана для одоризации природного газа составляет 16 г на 1000 м3 газа.  

Проанализированы проблемы, связанные с производством одорантов и одоризации природного газа в России. Рассмотрены состав и свойства применяемых в настоящее время одорантов. Обозначены требования к одорантам, обеспечивающим эффективную одоризацию газа.  

Нормы и состав одорирующих веществ

Природный газ должен обнаруживаться по запаху в воздухе, когда его концентрация составляет не более 20% от нижней границы взрываемости, что равно 1% объемной доли органического соединения. Что делать, если у вас в квартире пахнет газом, мы подробно описали в следующей статье.

Количество одоранта в газе, поставляемом к потребителю, зависит от химического состава смеси.

В Положении по технической эксплуатации ГРС магистральных газопроводов ВРД 39-1.10-069-2002 указано, что норма ввода этилмеркаптана равняется 16 г расчете на 1 000 м³ газа.

Этот одорант был одной из первых промышленных добавок, которая использовалась на территории бывшего СССР, но EtSH имеет несколько существенных недостатков:

• проявляет легкую окисляемость;
• вступает во взаимодействие с оксидами железа;
• обладает высокой токсичностью;
• растворяется в воде.

Образование диэтилсульфида, к которому склонен этилмеркаптан, снижает интенсивность запаха, в особенности при транспортировке на большие расстояния. С 1984 года практически по всей территории России используется смесь природных меркаптанов, в состав которой входит изопропилмеркаптан, этилмеркаптан, трет-бутилмеркаптан, бутилмеркаптан, тетрогидротиофен, н-пропилмеркаптан и н-бутилмеркаптан.

Одорант соответствует ТУ 51-31323949-94-2002 «Одорант природный ООО «Оренбурггазпром»». Норма для этой многокомпонентной добавки не отличается от рекомендованного количества этилмеркаптана.

Загрузка бочек для заполнения одорантом, транспортировка опасного груза, его перестановка на площадке должна проводиться исключительно механизированным способом. Это делается для отсутствия повреждений на емкостях, на каждую из которых также должна быть нанесена маркировка

Так называемые меркаптаны выпускают на основе сероводорода, серы и сульфидов. Но современное производство основано на применении бессернистых соединений, к примеру, в Германии изготавливают экологически чистый продукт под названием Gasodor S-Free.

В качестве основы одоранта GASODOR S-Free используется этилакрилат и метилакрилат, которые при сгорании образуют воду и углекислый газ. Несмотря на хорошие эксплуатационные характеристики, некоторые полимерные материалы могут вызвать резкое снижение концентрации акрилатов, и как следствие снижение интенсивности запаха газа

Этот одорант имеет резкий специфический запах, сохраняет стабильность даже при продолжительном хранении, не изменяет свои качества при изменении температурного режима.

Высоко ценится добавка и за то, что не растворяется в воде. При проведении испытаний, которые подтвердили пригодность вещества, на одном из отечественных объектов Газпрома, использовалась концентрация одоранта 10-12 мг/м³.

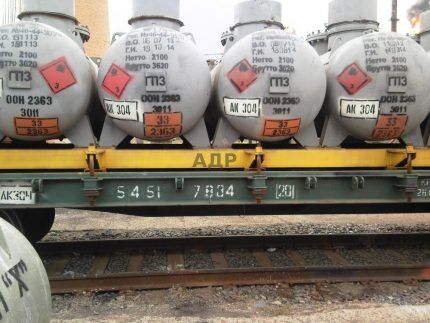

Этантиол транспортируют в автомобильных и железнодорожных цистернах, баллонах, контейнерах. Максимально допустимый объем хранения – 1,6 тонны в наземных резервуарах цилиндрической формы, коэффициент заполнения должен составлять 0,9-0,95

Кротоновый альдегид рассматривается как потенциальный одорант. Легковоспламеняющаяся жидкость с резким запахом, относится ко второму классу опасности по степени воздействия на организм.

Имеет несколько существенных преимуществ по сравнению с этантиолом:

• в составе отсутствует сера;
• отличается меньшим токсическим воздействием;
• обладает небольшой летучестью при нормальных условиях.

Максимальный уровень выбросов от кротонового альдегида не превышает предельно допустимую норму и составляет 0,02007 мг/м3. Детально возможность практического использования вещества в качестве одоранта пока что не изучена.

Возможные изменения в регламентированных нормах одорантов

За последние несколько лет количество аргументированных предложений по отмене жестких регламентированных норм резко увеличилось

Если для всех объектов будут установлены индивидуальные нормы, в которых будет приниматься во внимание такие факторы, как длинна газопровода, а так же состав вещества и его качество, то это даст дополнительный толчок к использованию разных одорантов

На качество одорантов природного газа влияют:

• Длина газопровода газопровода может отрицательно сказываться на качестве этилмеркаптана. При химической реакции элементов состава одоранта, а так же элементов трубопровода, происходит уменьшение интенсивности газа. Поэтому предприятию, которое транспортирует природный газ, приходится увеличивать количество вводимого одоранта.
• Качество запаха смеси зависит от массовой доли серы. Если знать, какой процент элемента содержится в транспортируемом природном газе, можно изменять количество вводимого одоранта в общий поток. При этом наличие большого количества примесей может повлиять на ухудшение его качества. Так, самое отрицательное влияние на качество оказывает влага, которая приводит к появлению в трубопроводе конденсата, что повлечет за собой растворение некоторого количества одоранта.
• Компоненты состава и их качество. Говоря о качественном составе, нельзя оставить тему транспортировки одорантов в нашей стране. Из-за того, что для этой цели очень часто используется черная сталь, которая вступает в реакцию с перевозимым веществом, одорант за время транспортировки достаточно сильно теряет свои качества. На это влияют и температурные перепады, которые возникают из-за большой протяженности магистралей, проходящих через всю страну. Кроме этого, значительное снижение фактического качества некоторых элементов одоранта происходит из-за колебаний в соотношении ее компонентов, которая происходит по вине завода изготовителя.

Способы одоризации природного газа

Тип одоранта выбирают, исходя из нескольких требований:

• необходимого уровня точности;
• достаточной производительности;
• материальных возможностей.

Добавка используется как в жидком, так и в парообразном виде. Первый способ предусматривает  капельное введение или применение дозирующего насоса. Для насыщения парами в часть газового потока вводят одорант путем ответвления или обдува смачиваемого фитиля.

Способ #1 — капельный ввода вещества

Этот способ ввода отличается сравнительно небольшими затратами и простой схемой использования. Принцип действия основан на подсчете количества капель в единицу времени, что позволяет получить требуемый расход.

Для транспортировки газа в больших объемах капли трансформируются в струю жидкости, в таких случаях используют шкалу уровнемера или специальную емкость с делениями.

Капельница используется для визуального контроля расхода агрессивных веществ, в том числе при дозировании одоранта. Все детали, включая корпус, выполнены из устойчивых материалов

Этот способ требует постоянной ручной регулировки и проверки расхода, в частности при изменении количества потребителей.

Процесс не поддается автоматизации, поэтому точность его невысокая – составляет всего 10-25%. В современных установках капельницу используют только в качестве резерва при неисправности основного оборудования.

Способ #2 — использование фитильного одоризатора

Использование фитильного одоризатора – еще один способ, который подходит для небольших объемов газа. Все операции проводятся вручную. Одорант используется для паров и жидкого состояния, его содержание определяют по количеству расхода в единицу времени.

Испарение в фитильных одоризаторах, в отличие от других устройств, происходит непосредственно с поверхности, над которой проходит газ. Покрытие зачастую состоит из фланелевых фитилей

Регулируют подачу с помощью изменения количества газа, который пропускают через фитиль.

Способ #3 — барботажный ввод запаха в газ

Установки, в которых используется барботаж, в отличие от двух предыдущих, могут быть автоматизированы.

Подача одоранта осуществляется с помощью диафрагмы и дозатора, его количество рассчитывается пропорционально расходу газа. Вещество поступает самотеком из расходной емкости. Отвечает за процесс заправки эжектор.

Схема барботажного одоризатора. К основным элементам можно отнести диафрагму, газопровод, клапан, камеру и фильтр. Выпускают различные размеры устройств в зависимости от производительности газораспределительной станции

В числе последних разработок для усовершенствования процесса одоризации – использование дозирующих насосов. Они состоят из очищающего фильтра, электронного блока управления и устройства для управления – магнита или клапана.

Выводы и полезное видео по теме

Детально о транспортировке топлива, как и чем одорируют природный газ расскажет сотрудник музея магистрального транспорта газа:

Интересный сюжет о модернизации одоризационной установки:

Монтаж одоризационного устройства можно посмотреть в видео-ролике:

Появление характерного запаха при утечке газа в помещении – одно из ключевых условий безопасного использования газа в быту. Для своевременного выявления незапланированного выхода газа используют одоранты.

Интенсивность запаха газа должна быть достаточной для обнаружения и при этом не превышать допустимый порог взрываемости. Во время снижения температуры запах ослабевает, поэтому зимой количество вводимого одоранта должно быть в несколько раз ниже, чем летом.
