Оборудовании для диагностики, которое необходимо для полного обследования автомобиля

Осциллограф и мотор-тест

Осциллографом называют прибор, который преобразует данные о работе какой-либо автомобильной системы в специальные графики и диаграммы. Диагност на основе полученной информации делает выводы о работоспособности отдельных узлов и автономных цепочек транспортного средства.

Проще говоря, это небольшое устройство с дисплеем, оснащенное различными датчиками и переходниками, преобразующее ошибки в числовые и графические комбинации.

Мотор-тест устроен сложнее, чем осциллограф. Он применяется для тестирования электроустройств и цепей двигателя. Прибор проводит поиск и анализ неисправностей с помощью своих датчиков. Это отличает его от автомобильного сканера, так как последний использует информацию из, которую предоставляет ему ЭБУ.

Обратите внимание
Мотор-тест может выполнять те же задачи, что и осциллограф. В этом режиме прибор анализирует работу датчиков ЭБУ, изучает сигналы электронных команд, с помощью которых контроллер управляет работой «подвластных» ему устройств и систем мотора.. Мотор-тест используют также и для обычного тестирования

При этом устройство сканирует работу систем двигателя, сообщая об ошибках и сбоях. С его помощью можно следить за изменением давления в цилиндрах двигателя, обнаруживать «нерабочие» цилиндры, определять ослабление тяги во впускном коллекторе, измерять силу пускового тока и тому подобное

Мотор-тест используют также и для обычного тестирования. При этом устройство сканирует работу систем двигателя, сообщая об ошибках и сбоях. С его помощью можно следить за изменением давления в цилиндрах двигателя, обнаруживать «нерабочие» цилиндры, определять ослабление тяги во впускном коллекторе, измерять силу пускового тока и тому подобное.

Для полного удобства диагноста мотор-тест оснащают дополнительными опциями. Например, с его помощью можно измерить температуру технических жидкостей или давление масла в моторе. Такой анализ прибор совершает при помощи специальных датчиков, которые переводят неэлектрические параметры в электрические данные.

Launch CRP123

Launch CRP123 – выглядит как игровая консоль и многие эксперты именно из-за внешнего вида изначально недооценили весь потенциал и функционал этого устройства.

Professional Launch CRP123 — это новое поколение продукта для профессиональных и индивидуальных потребителей. Основным преимуществом логического развития удачного прибора Launch CRP123, получившей приставку «профессиональный» является то, что он не только включает диагностику стандартных протоколов OBD2/OBD/EOBD, но также покрывает профессиональное диагностическое программное обеспечение для множественных моделей которые и может выполнить всесторонний диагноз 4 главных ECU (ENGINE\ABS\SRS\AT) авто.

Основные характеристики

• Экран TFT LCD дисплей с разрешением 320 на 480 (3,5 дюйма);
• Входное напряжение: 9-18V;
• Устройство связи: стандартный 16 PIN OBD2 диагностический интерфейс;
• Рабочая температура: от 0 до 50 ° C;
• Температура хранения:от -20 до 70 ° C;
• Вес: < 350 г.
• Резиновые кнопки управления.

Средства сканирования и считывания кода

Двумя основными категориями высокотехнологичных диагностических инструментов являются «считыватели» кода и инструменты сканирования. Самыми простыми инструментами диагностики являются простые считывающие устройства, которые могут вытянуть коды из компьютера вашего автомобиля. Затем вы можете просмотреть этот код, что даст вам отправную точку для вашей диагностической процедуры.

В большинстве случаев считыватель кода позволяет считывать и очищать коды

Возможность очистить код имеет важное значение, так как это позволяет увидеть насколько эффективен был ваш ремонт: исправлена проблема или нет. Некоторые такие устройства предоставляют доступ к данным компьютера автомобиля.

Средства сканирования это по сути те же считывающие устройства, но имеющие дополнительные функции. Базовые инструменты сканирования позволяют вам читать и очищать коды, но вы можете также осмотреть все доступные данные от компьютера автомобиля.

Помимо считывания кодов и отображения PID, инструменты сканирования обычно также предоставляют немного больше информации о кодах. В зависимости от конкретного инструмента, сканы могут просто отображать базовую информацию о том, что означает каждый код, или он может предоставить некоторый уровень информации о том, как продолжить диагностику.

Самые дорогие инструменты санирования обладают обширными базами информации, которые могут значительно ускорить процедуру диагностики.

Дополнительные рекомендации

• не следует на 100% доверять компьютерной диагностике, иногда она не дает сведений о неисправности узла, а неисправность присутствует;
• будьте внимательными при подключении диагностических сканеров, имеются случаи неправильного питания в OBD-разъеме;
• хранить дорогое диагностическое устройство в автомобиле не следует, там повышенная влажность;
• во время проведения диагностических работ летом остерегайтесь попадания прямых солнечных лучей на корпус самого сканера и ноутбука;
• не рекомендуется подключать диагностическое устройство к автомобилю при включенном зажигании.

Видео — как провести диагностику автомобиля самому:

Может заинтересовать:

Устранение ошибок

Это самый сложный этап. Еще раз повторимся: сразу не меняйте устройство, на которое показала ошибка. Еще хуже обстоит дело с ошибками по кузову.

Если у вас неисправен, например, задний правый поворот, то диагностика и выдаст «неисправность правого указателя поворотов». Так это и так ясно, и никакое стирание ошибок не заменит вылетевший предохранитель, лампочку или обрыв провода.

В первую очередь проверьте предохранители. Лучше проверять не все оптом, а конкретных узлов, на которые показала диагностика. Для этого можно найти схему предохранителей конкретного авто в интернете или в руководстве по эксплуатации.

Затем проверьте качество разъемов к конкретному устройству. Впрыскните в них силиконовую смазку, она выталкивает влагу.

Лучше всего, по схеме прозвонить, есть ли соединение, например, датчика коленвала с блоком управления двигателем. Опыт показывает, что в половине случаев основная причина неисправностей в электрике «нет контакта там, где он должен быть, и есть, где не должен».

Последний этап — проверка характеристик самого датчика. Это можно сделать с помощью мультиметра. Еще лучше с помощью оперативного контроля диагностического устройства.

В OBD режиме большинства диагностических устройств такая возможность имеется. Для этого вы заводите автомобиль, переходите к контролю конкретного узла, например, датчика температуры двигателя. Там появится график или показания температуры. При прогревании двигателя температура должна ползти вверх.

Если после всех проведенных процедур, все указывает на неисправность этого узла, приступаете к его замене. После замены обязательно необходимо вновь удалить ошибки.

После замены некоторых узлов требуется выполнение процедур привязки или позиционирования. Например, для регулятора положения дроссельной заслонки.

Более дорогие диагностические устройства это делают. Необходимо перейти в этот режим и в точности следовать всем инструкциям программы.

Методы диагностики автомобилей

Работу
выполняют прямыми или косвенными способами. В первом случае,
измеряют контрольные размеры деталей, прогиб ремня привода вентилятора, зазоры
в подшипниках и тому подобное.

Косвенные методы технической диагностики автомобилей заключаются
в определении структурных
параметров при помощи специального
приспособления без разборки ТС. Выявляют величины, отвечающие за техническое состояние
узлов и агрегатов, включая расход, давление масла и топлива, ускорение при
разгоне, функционирование электроники.

Результаты диагностики автомобиля на СТО заносят в журнал, где фиксируется год и дата поступления машины от последнего капремонта. Там же указывают вид проведенной починки, остаточный ресурс, номер следующего технического обслуживания.

Общая диагностика автомобиля сканером

Компактные
приборы считывают коды ошибок, недорогие,
подходят для группы VAG,
подсоединяются посредством колодки диагностики. Что включает в себя бесплатная диагностика автомобиля сканером?
Устройство дает возможность быстро выявить большинство неисправностей ТС.

Прибор подключается к гнезду OBD, которое расположено в салоне. После включения зажигания на ЖК-мониторе появится набор параметров, указывающих на проблему. Расшифровка выполняется по специальной таблице. Сканер пытается пять раз произвести диагностику автомобиля, стирая высвечивающуюся проблему. Если это не удается сделать, велика вероятность серьезной поломки, требующая вмешательства мастера.

Независимая диагностика автомобиля с осциллографом

В
комплект указанного оборудования, кроме самого прибора, входят разборные щупы,
емкостная и индуктивная линейки. Приспособление служит для электронной диагностики легковых автомобилей в узле
зажигания. Не всегда удается обнаружить проблему через ЭБУ.

Например, авто может троить при сгоревшей катушке, а неполадка не высвечивается на табло. Неполадка решается за несколько минут, нужно просто подсоединить осциллограф к элементу или бортовым проводам. Осуществляют проверку датчиков, форсунок и прочих элементов зажигания, не снимая их с ТС.

Техническая диагностика токовыми клещами и мультиметром

Для чего нужна проверка и что входит в технологический
процесс проверки инжекторных современных автомобилей? Указанные приспособления
позволяют выявить неисправности в проводке и некоторых узлах авто. Например,
сканер обнаружил неполадку в работе клапана вентиляции бака для горючего. При
этом, сопротивление не выходит за рамки нормы, питание подается стабильно, но
запуск не происходит. Проблему разрыва цепи проводки при ремонте легкового
автомобиля ищут тестером. Основная задача – прозвонить систему от блока
управления до разъема клапана.

Для автомобиля этот процесс заключается в подключении
мультиметра с токовыми клещами в режиме «проверка диодов». Особенности
диагностики — предварительно необходимо отключить зажигание. Щуп красного цвета
подсоединяют к массе, а черный элемент – на вывод клапанного гнезда. Что
показывает компьютерная диагностика в этом случае? Если напряжение на нулевом
уровне – это участок питающего пина. Отображение параметров около 550 мВ
свидетельствует о том, что проводка до блока работает нормально. При превышении
указанного показателя следует искать разрыв цепи.

Транзистор полностью прозвонить не получится. Зато можно
использовать диод, который подключен обратной полярностью (щупы при проверке
нужно размещать соответствующе). При правильном подсоединении напряжение
высветится на индикаторе, это означает целостность проводки.

Что еще дает компьютерная диагностика с указанным прибором?
В положении «проверка диодов» для авто мультиметр выдает порядка 1,5 В, не
распознавая напряжение свыше 999 мВ. Бывает, что сканер выявляет ошибку по
индикатору детонации. В этом случае проверяется пьезовый элемент (конденсатор).
Оценивается его емкость. Профессиональные приборы имеют несколько режимов
измерений, запоминают минимальный и максимальный параметр.

Для чего применяется диагностическое оборудование

С помощью диагностических устройств технолог получает подробную информацию о самом автомобиле и его системах. Он может узнать версию программного обеспечения устройств, управляющих работой двигателя и других электрических приборов автомобиля. Тестеры показывают VIN автомобиля, тип мотора и классы различных систем управления.

Кроме того, диагностические приборы анализируют состояние работающей системы, предоставляют информацию об этом в виде таблиц и графиков. С помощью тестера можно узнать точную температуру технических жидкостей, скорость вращения коленчатого вала, действующее значение напряжения в электросети, вес воздушных масс внутри двигателя, позицию топливной заслонки, состав горючей жидкости, поступающей в цилиндры. Тестер собирает данные со всех датчиков системы.

Собранные данные способны многое рассказать опытному диагносту. Сопоставляя и анализируя полученную информацию, специалист выявляет те неисправности, которые не доступны для стандартных функций самодиагностики.

Например, ведется проверка системы подачи топлива. Тестер показывает, что дроссельная заслонка наполовину опущена, но при этом педаль газа не нажата. О чем это может говорить? Выявленное несоответствие указывает на неисправность датчиков положения заслонки или же присутствует механическое повреждение.

Еще одна важная функция диагностических приборов — считывание данных из памяти контроллера. Электронный блок управления имеет функцию самостоятельного сбора и хранения данных о работе различных систем автомобиля. Также он фиксирует местоположение и характер возникающих неисправностей. Диагностические приборы считывают эту информацию и выводят на дисплей в виде кодов.

Во всем мире используется единый стандарт кодирования ошибок.

Например, код P0125 говорит о недостаточной температуре охлаждающей жидкости в двигателе. «P» – буква, указывающая на местонахождение неисправности (двигатель). Символ «0» говорит о том, что ошибка входит в таблицу установленных стандартов. Нестандартные дефекты обозначаются цифрами «1» или же «3». «12» – определяет местонахождение неисправности дополнительных компонентов (кислородный датчик). Последняя цифра говорит о том, что кислородный датчик не справляется со своей работой.

Еще одно важное понятие, которое нужно знать при работе с диагностическим оборудованием, это статус-флаг. Этим словом обозначается добавочная информация об обнаруженной неисправности

Статус-флаг показывает состояние ошибки в настоящий момент. Он информируют о степени активности дефекта, влияние его на увеличение токсичности. Разные контроллеры имеют различные наборы статус-флагов. Они могут дополнительно информировать о количестве случаев возникновения неисправности, о времени, прошедшем после перезагрузки контроллера.

Режим Freeze Frame. Это режим фиксации параметров системы на тот момент, когда неисправность была активной. Тестер предоставляет эту информацию в виде списка, который помогает определить дополнительные условия возникновения ошибки. Мы узнаем скорость автомобиля, частоту вращения коленвала, температуру окружающей среды на тот момент, когда появился дефект. Это помогает быстрее отыскать причину возникновения неисправности.

Диагностические оборудование специалистами также применяется для проверки исполнительных компонентов и устройств системы. При диагностике нередко требуется проверить активность исполнительных блоков системы. Тестер это делает с помощью команд на включение и выключение устройств.

Например, состояние форсунок проверяется только в рабочем режиме (при наличии давления в топливной системе). Для этого требуется периодически включать и выключать бензонасос. Тестер делает это автоматически, контролируя реле топливного насоса.

Диагностические приборы легко могут «изучить» любое реле или датчик в системе, форсунки, блок зажигания и даже клапан продувки адсорбера.

Современному автомобилю невозможно обойтись без специальных диагностических процедур. Автодиагностика позволяет отыскать практически любую неисправность за короткое время. При этом не происходит механического вмешательства в рабочие узлы и системы машины, что очень облегчает работу.

Осциллограф и мотор-тест

Осциллограф представляет собой профессиональный измерительный прибор, который анализирует и преобразует сведения о работе штатных систем автомобиля и показывает их в виде диаграмм и графиков. Руководствуясь полученными данными, специалист делает вывод об исправности узлов и независимых цепочек средства передвижения.

Внешне осциллограф – это миниатюрный прибор с монитором, множеством датчиков и переходников, который отображает информацию об ошибках в графических и числовых комбинациях.

Устройство мотор-теста выглядит сложнее. Такой прибор подходит для проверки электрических систем и цепей в двигателе. Система ищет и анализирует сбои с помощью собственных датчиков, чем отличается от классического сканера. Последний получает данные только от электронного блока управления.

Мотор-тест способен решать те же задачи, что и обычный тестер. При этом он проверяет исправность систем силовой установки и показывает подробные сведения о сбоях и ошибках. С помощью оборудования можно отслеживать изменение давления в цилиндрах, определять «нерабочие» детали и ослабление тяги во впускном коллекторе. Также устройство оценивает силу пускового тока и другие параметры.

Чтобы упростить выполнение работ по диагностике, оборудование снабжают вспомогательными функциями. Так, оно может проверить температуру технических жидкостей или определить показатель давления масла в двигателе. Такие возможности обусловлены наличием датчиков, переводящих неэлектрические данные в электрические.

Сферы применения и назначение диагностического оборудования

Применяя оборудование для диагностики автомобиля, специалист получает подробные сведения о транспортном средстве и его системах. Он сможет уточнить версию программного обеспечения штатного оборудования, которое управляет двигателем или другими узлами авто.

С помощью тестера можно определить VIN-код автомобиля, тип силовой установки и стандарты внутренних систем управления.

Также диагностические устройства проводят анализ исправности работающих систем, показывая результаты в виде графиков и таблиц. Тестер позволяет проверить точную температуру технических составов, показатели оборотов коленвала, текущее напряжение в бортовой электросети, вес воздушных потоков внутри силовой установки, размещение топливной заслонки и другие важные данные.

Тестер подготавливает всю информацию с датчиков и систем, а затем предоставляет ее диагносту. При сопоставлении обработанных сведений эксперт определяет тип поломки, чего нельзя добиться с помощью базовых опций самодиагностики.

Так, если следует проверить систему подачи топлива, тестер может показать, что дроссельная заслонка находится в наполовину опущенном состоянии, при этом педаль газа не выжата. Это указывает на выход из строя датчиков размещения заслонки или поломку механического характера.

Еще одной важной опцией прибора для диагностики является обработка данных из внутренней памяти контроллера. ЭБУ поддерживает опцию самостоятельной подготовки и хранения сведений о работе узлов и электронных систем транспортного средства

Еще деталь регистрирует размещение и тип поломок. Диагностическое устройство получает эти данные и отображает их на мониторе в формате специальных кодов.

В разных странах мира применяется единый протокол отображения ошибок. К примеру, код P0125 указывает на нехватку нагрева хладагента в силовой установке. Буква «P» указывает на размещение поломки (мотор), а символ «0» определяет, что ошибка представлена в таблице стандартов. Если дефект носит нестандартный характер, он может обозначаться цифрами «1» и «3».

Символ «12» указывает на датчик кислорода. Последнее обозначение свидетельствует о неисправной работе кислородного датчика.

В режиме Freeze Frame производится регистрация настроек системы на момент возникновения неисправности. Тестер отображает такие данные в формате списка, что упрощает поиск дополнительных причин появления сбоев. Диагност может уточнить скорость движения машины, интенсивность вращений коленчатого вала, температурный показатель окружающей среды на время возникновения неисправности. Это упрощает поиск предрасполагающих факторов, которые вызвали поломку.

Также специалисты используют диагностические устройства для тестирования исполнительных компонентов и узлов машины. Во время диагностики часто приходится проверять активность исполнительных блоков.

Современное оборудование может проверить любой тип реле или датчика, форсунки, клапан продувки и другие важные детали в транспортном средстве.

Заключение

Современному владельцу автомобиля сложно обойтись без устройств для диагностики машины. Они позволяют найти практически любую поломку в сжатые сроки, не прибегая к методам механического вмешательства в транспортное средство.

Видео про оборудование для диагностики машины:

Что нужно для диагностики автомобиля через ноутбук или смартфон

После того, как вы определились с выбором и приобрели прибор для диагностики автомобилей своими руками, необходимо установить программное обеспечение.

Не всегда это просто. Следует четко следовать прилагаемым к устройству инструкциям. Бывает, после неграмотной установки обеспечения, даже деинсталлировав программу и почистив реестры, заново на этот диск она уже «не ляжет».

При проведении компьютерной диагностики автомобиля крайне желательно иметь простой мультиметр (тестер). Если диагностика показала на неисправность какого-то узла, не надо сразу спешить покупать новый. Возможно, есть обычный обрыв электропроводки, идущей к нему.

Для того, чтобы полностью владеть информацией об автомобиле, необходимо иметь принципиальную электрическую схему. Ее можно найти в руководстве по ремонту и эксплуатации конкретного автомобиля.

Также есть компьютерные программы, в которых содержаться такие данные. Наиболее популярные – AUTODATA, TOLERANCE, ELSA. Их также желательно установить на компьютер, если есть определенные знания в электротехнике.

Если вы приобрели автосканер для диагностики авто с помощью смартфона на базе Android, также необходима установка программного обеспечения. Для ELM327 это условно бесплатная программа TORQUE.

Для других диагностических устройств программы можно скачать на официальных сайтах.

На что обращают внимание при выборе автосканера?

По мнению наших экспертов, которое в целом совпадает со мнением профессионалов, все автомобильные сканеры можно поделить на две группы:

• сканеры-адаптеры;
• аппаратные сканеры.

Сканер в форме адаптера – один из наиболее распространенных типов автомобильного диагностического оборудования. Такое оборудование из-за своего удобства пользования приобрело большую популярность среди простых автомобилистов.

Сканер-адаптер довольно прост, но при этом эффективен

Аппаратный сканер – самодостаточное изделие, которое имеет собственный бортовой компьютер, способный считать все данные без помощи стороннего оборудования. Как правило, все модели такого типа оснащены собственным разъемом, которым подключают сканер к персональному компьютеру. Его используют профессионалы, зная, что его нужно время от времени обновлять. И делать это можно лишь в авторизованных сервисных центрах.

Аппаратный сканер предпочитают профессионалы из-за своей комплексной диагностики

По части функциональности профессионалы выделяют сразу три группы аппаратов для сканирования автомобиля. В таблице ниже мы объясним, в чем между ними разница.

Нужно понимать, что нет такой модели сканера, которая ко всему бы подошла

В процессе выбора данного автомобильного оборудования нужно все время помнить: его стоимость и качество ПО имеют прямое отношение друг к другу. Чем лучше ПО, тем дороже будет стоить оборудование. Точно так же можно сказать о количестве задач и глубине ПО. Чем глубже и шире программное обеспечение, тем больше задач устройство может выполнять.

Покупка автомобильного сканера требует учета программного обеспечения, вшитого в само оборудование

В общем, получается такой общий вывод: лучше всего брать мультимарочный автомобильный сканер, поскольку он:

• будет работать с большей частью автомобилей;
• прост в управлении;
• не требует постоянного обновления.

Но бывают ситуации, когда нужны конкретные особенности сканера. Например, если у него имеется беспроводной интерфейс, значит к сканеру можно подключить ноутбук, планшет или смартфон по протоколу Bluetooth или же Wi-Fi

Если нужно проводное подключение, то важно найти модель с разъемом для такого дела. Если же важно удобство использования аппарата, то нужно брать такую модель, которая проста в управлении

Некоторые особенности оборудования делают его использование гораздо проще

Диагностический сканер iCarsoft i810

ICarsoft i810 один из наиболее новых наборов на рынке и медленно, но уверенно пробирается вверх по списку лучших устройств для диагностики. Профессиональный универсальный минисканер i820 мгновенно считывает код, соединяясь с вашим диагностическим портом. Устройство для считывания кода очень просто в использовании, и вам не нужно иметь никакого опыта их использования.

Это также позволит вам просматривать и записывать данные о своём автомобиле, чтобы найти потенциальные неисправности. Просто подключите i820, выберите функцию записи и начните диагностику. Затем вы можете просмотреть данные в удобное для вас время.

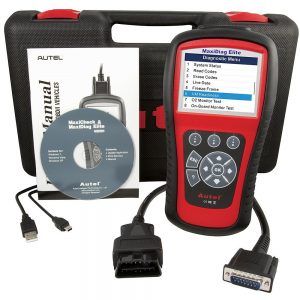

Autel MaxiDiag Elite MD802

Устройство по сути способно «увидеть» любое современное авто (от 1998 до настоящего момента) и способно подключиться ко всем главным блокам в частности, таким как ABS, воздушной подушки SRS, двигателю, КПП, климат контролю, усилителю руля, парктронику, подвеске, маслосистеме, блоку сажевого фильтра, регистрации и сбросу стояночного тормоза и многим иным.

Более новая версия (+DC) также имеет функцию для сброса сервисных проверок и видит Data Stream по заводским протоколам, а это означает возможность доступа к функциям адаптации, конфигурированию и прочим. Это одно из самых недорогих и при этом многофункциональных устройств на рынке.

Основные характеристики:

• Процессор ARM Thumb (400 МГц);
• Память 32MB, 166 MHz;
• Дисплей 4,0 дюйма LCD с разрешением 800×480;
• Подключение Mini USB: 2.0 Micro SD-карта (16 ГБ);
• Потребляемая мощность 1,7 Вт.;
• Рабочая температура от -10°C до 60°C;
• Температура хранения от -20°C до 70°C;
• Работая влажность от 5% до 95%;
• Вес 313 г.
