Датчик выключения вентилятора: особенности и установка

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Проверка и замена

При подозрении на перегрев двигателя и отсутствии звука работы вентилятора долгое время, необходимо определить неисправности. При замыкании проводки устройство может отказать либо перегореть предохранитель.

Проверить устройство несложно. Нужно снять проводку с сенсора, включить ключ зажигания и соединить концы. Если охлаждение заработает, то проблема с устройством, оно требует замены. Бывает, что включение охлаждения получается при температурах выше указанных на корпусе датчика, что тоже говорит о его неисправности.

Для замены понадобится слить тосол или поторопиться ввинтить новый датчик, немного пролив ОЖ. Двигатель должен быть холодным. Откручивать можно гаечным или разводным ключом. Лучше подставить какую-нибудь емкость и подорвать ключом гайку корпуса. Затем аккуратно откручивать резьбу вручную, прижимая ее к гнезду. Отодвинуть старое устройство и быстро придавить пальцем, можно какой-нибудь затычкой, отверстие в радиаторе. Аккуратно ввинтить купленный датчик и присоединить проводку.

Почему включается вентилятор охлаждения на холодном двигателе

Работа силового агрегата автомобиля невозможна без системы охлаждения. Если с ней появляются проблемы, мотор может перегреваться, что приведёт к его поломке и дорогостоящему ремонту. Одним из основных элементов в этой системе является вентилятор охлаждения. При возникновении любых признаков, указывающих на неисправности этого устройства, следует отыскать и устранить причину. Поскольку таковых может быть немало, на каждой из них стоит остановиться более детально.

Нехватка жидкости в системе

Поиск проблемы стоит начинать непосредственно с охлаждающей жидкости (ОЖ), а, точнее, с проверки её уровня. Если он будет ниже нормы, то датчик ОЖ будет срабатывать даже на холодном моторе, тем самым включая вентилятор. Объясняется это тем, что небольшое количество жидкости нагревается намного быстрее. Чтобы устранить проблему, необходимо проверить уровень антифриза в расширительном бачке и радиаторе, и при необходимости довести его до нормы.

Замыкание датчика

Если проверка охлаждающей жидкости результатов не дала, внимание следует обратить на сам датчик. Бывают случаи, когда этот элемент «залипает», что приводит к постоянному вращению электровентилятора

Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе. Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный.

Видео: проверка датчика включения вентилятора

Замыкание на массу

Самопроизвольное включение вентилятора может быть вызвано неполадками в самом вентиляторе. Проблема заключается в замыкании его контактов на массу. В результате устройство работает напрямую от АКБ, минуя цепь с датчиком. Для устранения неисправности нужно проверить надёжность соединений вентилятора, при необходимости заизолировать провода, подтянуть крепление. Постоянно работающий вентилятор может привести к таким последствиям:

• короткий срок службы вентилятора;
• разряд АКБ (при включённом зажигании и заглушённом моторе);
• самовозгорание проводки в случае её перегрева.

Датчик термостата

Некоторые современные машины оснащаются термостатом с датчиком. Такое конструктивное решение позволяет управлять охлаждающей системой с большей эффективностью. Однако при возникновении неполадок с датчиком, вентилятор будет работать постоянно. Подобное поведение объясняется тем, что сигнал с термостата на блок управления не поступает. В результате блок переходит в аварийный режим. Проверка датчика термостата аналогична процедуре с датчиком ОЖ.

Дополнительный датчик

В оснащении некоторых автомобилей также присутствует датчик температуры воздуха. Основное его назначение — регулировка температурных показателей встречных воздушных потоков. Когда окружающая температура слишком высокая, датчик подаёт сигнал на включение вентилятора. Таким образом, мотор охлаждается лучше. Если на вашем авто установлен такой элемент, то в жаркий период вентилятор будет работать практически постоянно, помогая в охлаждении двигателя. В этом случае отключать датчик не рекомендуется, поскольку повышается вероятность перегрева силового агрегата.

Окисление либо обрыв контактов

Если автомобиль оснащён вентилятором, который управляется посредством электронного блока, возможны неполадки с самими контактами. Со временем они могут окисляться, например, при попадании влаги, что сопровождается постоянным вращением вентилятора.

Система кондиционирования

Есть машины, в конструкции которых кондиционер и система охлаждения силового агрегата связаны между собой. Поэтому в результате засора радиатора системы кондиционирования активируется вентилятор основного радиатора. В этом случае радиатор кондиционера нуждается в промывке, а лучше такой процедуре подвергнуть устройства обеих систем.

Неисправности датчика вентилятора Ваз 2107 и проверка работоспособности

Узнать, исправен ли датчик включения вентилятора ВАЗ 2107 несложно. Двигатель вентилятора работает достаточно шумно, его включение можно услышать даже из салона. Если указатель температуры показывает больше 90 градусов, но вентилятор не включается, следует проверить датчик.

Сначала надо локализовать источник проблемы. Если антифриз горячее 90 градусов, а нижняя часть радиатора остается холодной, дело именно в термостате, а не вентиляторе. Заменить в дороге термостат не удастся. Чтобы выйти из ситуации, можно усилить охлаждение, полностью открыв заслонку печки и включив ее вентилятор. Разумеется, такое решение будет крайне некомфортно в теплое время года, но оно, если повезет, даст возможность доехать до места ремонта без остановок. Если этого недостаточно, придется делать остановки в пути, чтоб дать охладиться двигателю.

Еще одна причина перегрева – малый уровень охлаждающей жидкости. В этом случае необходимо оперативно найти и устранить течь и долить антифриз в систему. Если его нет, можно долить в систему воду. Но тогда при первой возможности необходимо слить жидкость из системы охлаждения и залить антифриз.

Если радиатор горячий, а вентилятор не запускается, нужно попробовать запустить вентилятор, замкнув два провода, идущие к контактам датчика. Если причина поломки в последнем, вентилятор должен заработать.

Если датчик не установлен на автомобиль, проверить его можно при помощи термометра и омметра. Нужно поместить часть датчика, который вставляется в радиатор, в воду и нагреть ее примерно до 90 градусов. Датчик должен включится при нагреве воды не более 92 градусов. О включении (замыкании контактов датчика) свидетельствует отсутствие сопротивления между клеммами датчика.

Доработка системы отопления

Устройство печки ВАЗ 2107 далеко не совершенно. Поэтому автовладельцы дорабатывают её самыми различными способами. Прежде всего предпринимаются попытки улучшения герметичности воздуховодов, особенно в местах соединений. Это позволяет несколько увеличить эффективность обогрева салона.

Владельцы ВАЗ 2107 дорабатывают систему отопления самыми различными способами

Замена вентилятора

Часто для улучшения работы печки автолюбители меняют родной вентилятор на более мощный, используемый в других моделях ВАЗ (например, ВАЗ 2108). Заводской электродвигатель вентилятора установлен на пластиковых втулках, которые быстро изнашиваются. В результате появляется люфт вала, а в салоне при работе вентилятора становится слышен свист. Ремонт и смазка втулок в этом случае, как правило, ожидаемого эффекта не приносят. Электродвигатель вентилятора ВАЗ 2108 установлен на подшипниках. Поэтому его установка в печку ВАЗ 2107 не только повысит эффективность обогрева салона, но и сделает работу вентилятора более надёжной.

Обычно вместе с электродвигателем вентилятора меняют и ряд других элементов блока управления печкой. Частота вращения заводского вентилятора ВАЗ 2107 при силе тока 4,5А составляет 3000 об/мин. Электродвигатель ВАЗ 2108 при частоте 4100 об/мин потребляет 14А. Поэтому при замене следует установить соответствующие предохранитель, резистор (обычно от «Нивы») и переключатель оборотов (например, от «Калины»).

Видео: доработка печки ВАЗ 2107

Для демонтажа вентилятора потребуются:

• плоская и крестообразная отвёртки;
• ключи на 7 и на 10;
• круглогубцы.

Вентилятор снимается в следующем порядке.

1. Демонтируется панель приборов, полка и перчаточный ящик.
2. Ключом на 7 ослабляется кожух тросика регулирования воздушных заслонок. Петля тросика снимается с рычага.
3. Ключом на 10 откручивается гайка крепления корпуса отопителя.
4. Плоской отвёрткой из корпуса печки извлекаются левый и правый воздуховоды.
5. Плоской отвёрткой снимаются защёлки, фиксирующие вентилятор на печке.
6. Отсоединяются клеммы проводов.
7. Вентилятор извлекается из корпуса печки.
8. Снимается крыльчатка. При необходимости используются круглогубцы.

Размер нового вентилятора (от ВАЗ 2108) несколько больше. Поэтому его установка потребует некоторых изменений в конструкции печки. Если меняется только моторчик, необходимо будет сделать дополнительное отверстие в решётке, через которую тёплый воздух поступает в нижнюю часть салона. Если этого не сделать, корпус электродвигателя упрётся в решётку.

Замена корпуса печки

При установке вентилятора от ВАЗ 2108 потребуется изготовление нового каркаса, обычно из оргстекла. Это довольно трудоёмко и потребует определённых навыков.

Материалом для самодельного каркаса при доработке печки может служить оргстекло

При изготовлении нового каркаса следует точно соблюдать все размеры. Малейшие неточности могут привести к вибрации или выходу из строя нового вентилятора. Собрав конструкцию, следует смазать стыки герметиком и установить новый корпус на место. После этого обычно уровень шума в салоне снижается, а печка начинает лучше нагревать воздух.

При изготовлении нового каркаса для моторчика следует точно соблюдать все размеры

Другие варианты тюнинга печки

Иногда дорабатывается конструкция воздуховодов. В корпусе печки делаются дополнительные отверстия, в которые вставляются сантехнические шланги. Через эти шланги, соединённые с боковыми и нижним воздуховодами, при работе двигателя создаётся дополнительный поток тёплого воздуха на стёкла и в ноги.

Часто причиной слабого обогрева салона является засорение радиатора печки. ОЖ начинает медленнее или совсем перестаёт циркулировать по системе отопления, и эффективность нагрева воздуха заметно снижается. Обычно в этих случаях радиатор меняют на новый.

Засорение радиатора печки приводит к снижению эффективности обогрева салона

Дополнительные обозначения

При подключении генератора или вмешательстве в проводку и систему зажигания ВАЗ следует знать расположение блока предохранителей в авто. Всего их 17-ть, из которых 2 резервных.

• задние лампы реверсной передачи;
• электродвигатели насосов омывателей фар и стекла;
• обогрев заднего стекла;
• указатели поворотов, аварийной сигнализации;
• противотуманные фонари;
• тахометр, вольтметр, контрольные лампы на приборке;
• прикуриватель и часы;
• звуковой сигнал;
• освещение салона, лампы тормоза;
• дальний свет фар;
• контрольная лампа дальнего света;
• подкапотное освещение и освещение номерного знака;
• подсветка бардачка;
• ближний свет справа;
• ближний свет слева.

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

Лучшие цены и условия на покупку новых авто

Автомобили представлены ведущим салоном РОССИИ

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сутипроводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нетно проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=))Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую.Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.

Проведение проверки и замены электродвигателя

Более сложным вариантом работ является проверка и замена электродвигателя. Она выполняется по инструкции:

1. Отсоедините штекер питания вентилятора. К разъему вентилятора подключите два провода, при этом такой длины, чтобы их можно было довести до клемм АКБ. После подключения к штекеру подведите провода к аккумулятору и посмотрите на реакцию вентилятора. Отсутствие реакции означает, что его нужно заменить.
2. Если он заработал, то необходимо проверить, подается ли напряжение. Для этого необходимо щупы вольтметра разместить на контактах второй половины штекера. После этого запустите двигатель. Если у вас карбюраторный мотор, то нужно дополнительно замкнуть при помощи отвертки контакты датчика температуры. Посмотрите на показания вольтметра, напряжение должно быть от 11,7 до 14,5 В. Если у вас инжектор, то нужно дождаться, когда температура достигнет значения +85…+95 °С. После этого бортовой компьютер подаст на реле сигнал о включении вентилятора. Как только это случится, посмотрите на показания прибора, они должны быть в тех же пределах. Недостаточное напряжение или его отсутствие свидетельствует о проблемах в цепи питания.
3. После проведения проверки, когда вы поняли, что не запускается вентилятор из-за двигателя, необходимо провести его замену. Для этого торцевыми ключами удалите два крепежа кожуха вентилятора к генератору.
4. Потяните кожух на себя, освободите провода из фиксатора. Для этого пассатижами сожмите лепестки крепления, а затем вытолкните их.
5. Демонтируйте вентилятор. Удерживая крыльчатку, открутите центральную гайку ее крепления ключом на 13.
6. Удалите крыльчатку с вала. Открутите ключом на 10 крепления электродвигателя.
7. Снимите электромотор и замените его на новый. После этого вам необходимо провести обратную сборку конструкции.

Температурные датчики выходят из строя редко, поэтому на их проверке и замене мы не будем останавливаться подробно. Чаще всего проблема кроется в электромоторе или цепи питания.

Источник

Вентилятор охлаждения ВАЗ 2107

В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.

Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом

Зачем нужен электровентилятор

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

• электродвигателя постоянного тока;
• крыльчатки;
• рамки. Вентилятор состоит из электродвигателя, крыльчатки и рамки

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Как включается и работает электровентилятор

Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.

Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента

В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.

В инжекторных «семерках» вентилятор включается по команде ЭБУ

И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.

Принудительное включение вентилятора

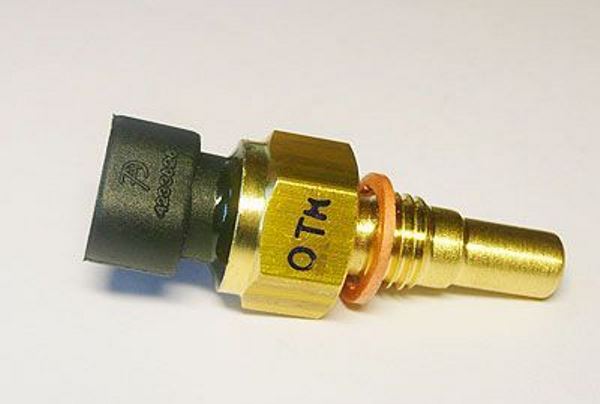

Датчик включения вентилятора отечественной «семерки»

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
2. Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Место расположения регулятора

Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.

Второй вариант менее приятен для водителя и более опасный для авто в принципе — сломался термостат, при этом охладительная система работает неполноценно из-за неработоспособности вентилятора. Разумеется, если радиатор пустой, ДВ не будет никак реагировать, соответственно, вентилирующее устройство не включится. Основная проблема в этом случае заключается в том, что тепловой обмен во много раз хуже из-за не функционирующего радиатора. Единственным вариантом решения проблемы является активация печки на полную силу и периодические остановки машины. Это позволит не допустить перевода стрелки в критическую зону на датчике.

На видео ниже вы можете посмотреть, как владелец ВАЗ организовал кнопку принудительной активации вентилятора при неработающем датчике (автор видео — Vlad Pakhandrin).

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели  все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.
