Как подключить прикуриватель на ваз 2107

Устройство и назначение прикуривателя ВАЗ 2107

В последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики его неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля является многофункциональным устройством. Кроме использования по прямому назначению, к его розетке подключают:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для подкачки шин.

Прикуриватель ВАЗ 2107 в последние годы выполняет множество различных функций

Прикуриватель состоит из гнезда (розетки) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Прикуриватель состоит из гнезда и патрона с нагревательным элементом

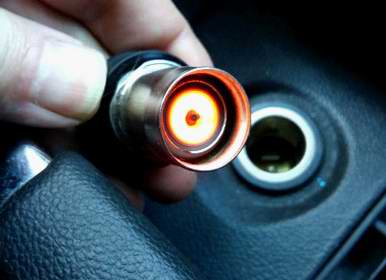

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Прикуриватель ВАЗ 2107 может перестать работать из-за перегоревшего предохранителя, расположенного в монтажном блоке

Ненадёжный контакт

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Перегорел элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Нагревательный элемент представляет собой нихромовую спираль, расположенную внутри патрона

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

Одной из причин выхода прикуривателя из строя может стать обрыв электропроводки

После нахождения повреждённый участок проводки меняется на новый

Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму

Причины неисправности устройства

Замена прикуривателя может потребоваться в том случае, если изделие перестало функционировать. Причинами выхода из строя механизма служат следующие факторы:

1. Перегорание плавкой вставки предохранителя розетки. Возникает в частых случаях, если розетка используется для подключения нескольких устройств как разветвитель. Ведь 10 амперный предохранитель не рассчитан на большие перегрузки по току, поэтому в частых случаях выходит из строя. Для того чтобы осуществить ремонт прикуривателя, необходимо попросту заменить предохранитель на новый.
2. Окисление контактов устройства. Для проведения ремонта потребуется снять механизм и осуществить зачистку контактов.
3. Замыкание контактов изделия. Оплавление контактов возникает в тех случаях, когда неумелые владельцы заменяют 10А предохранитель на 15А. В результате это приводит к тому, что “горит” проводка в автомобиле или плавятся контакты. Для устранения проблемы необходимо снять устройство, и на основании возникшей поломки, произвести ремонт.
4. Неисправность спирали накаливания. Для того чтобы отремонтировать изделие, необходимо заменить головку на новую. Стоимость изделия не превышает 150 рублей.

При частом использовании изделия наблюдается выход его из строя. Согласно инструкции, головка прикуривателя должна выщелкиваться при нажатии на нее по истечению 10-20 секунд. С течением времени данный промежуток времени увеличивается, а в один момент изделие вовсе перестает функционировать. Что представляет собой схема подключения прикуривателя на ВАЗ “классике”, выясним детальнее.

Электрическая схема прикуривателя

Розетка прикуривателя “семерки”, как впрочем и любого другого недорогого авто имеет следующую схему подключения:

• “Питание” – красный провод, одна часть которого запитывает часы в автомобиле.
• Желтый провод – питание лампочки подсветки.
• “Масса” – провод черного цвета.

Предохранитель, который отвечает за защиту изделия, располагается в монтажном блоке под номером 6. В современных автомобилях обычно питание на прикуриватель идет не сразу от аккумулятора, а через замок зажигания. В результате питание не подается пока не повернут ключ в замке зажигания. Это сделано с целью сохранения заряда аккумулятора при долгой стоянке.

Выясним, как поменять прикуриватель на ВАЗ 2107, и что представляет собой процедура.

Особенности замены устройства

Самостоятельная замена механизма выполняется следующим образом:

• Для начала следует снять минусовую клемму с АКБ. После этого осуществить демонтаж панели с часами.
• При помощи плоскогубцев требуется подтянуть металлический ободок на прикуривателе.
• Теперь можно осуществить демонтаж изделия.
• После снятия розетки, требуется произвести ее осмотр и при необходимости заменить.
• Чтобы заменить изделие, требуется переключить провода питания на новое устройство, после чего установить его на место в порядке обратном снятию.

Важно знать! Если новая розетка от “евро-прикуривателя” не подходит по диаметру для установки в панель, то можно увеличить диаметр при помощи ножа. После того, как данная процедура выполнена, можно накинуть минусовую клемму на АКБ и произвести включение изделия

Спустя 15 секунд головка должна отщелкнуться, что говорит об исправной работе изделия. Убедившись в том, что изделие функционирует, можно проверить исправность старой головки. Если старая головка не отщелкивается, то ремонту она не подлежит. Несмотря на то, что рассматриваемое изделие не прихотливое, но требуется периодически проводить его обслуживание. В частых случаях попросту происходит выход из строя предохранителя, поэтому всегда в запасе должна быть парочка новых изделий

После того, как данная процедура выполнена, можно накинуть минусовую клемму на АКБ и произвести включение изделия. Спустя 15 секунд головка должна отщелкнуться, что говорит об исправной работе изделия. Убедившись в том, что изделие функционирует, можно проверить исправность старой головки. Если старая головка не отщелкивается, то ремонту она не подлежит. Несмотря на то, что рассматриваемое изделие не прихотливое, но требуется периодически проводить его обслуживание. В частых случаях попросту происходит выход из строя предохранителя, поэтому всегда в запасе должна быть парочка новых изделий.

Видео «Замена прикуривателя на Приоре»

Как заменить АП и лампочку подсветки на Лада Приора, показано в этом ролике (автор видео — В гараже у Сандро).

Устройство этой автомобильной конструкции очень простое. Само по себе прикуриватель это – металлический патрон, который обладает кнопкой и пластиковой рукояткой . Внутри патрона находится нихромовая спираль.

При использовании прикуривателя в работе по прямому назначению через его спираль протекает ток, поэтому она нагревается. При достижении спиралью максимума температур, срабатывает термореле. При этом прикуриватель автоматически отсоеденяется от бортовой сети, водитель при этом слышит щелчок.

Для защиты разъема прикуривателя применяется стандартная плавкая вставка, рассчитанный на ток до 10 Ампер. Находится она в блоке предохранителей и обозначается надписью «sigar» или рисунком сигареты.

В большинстве случаев типовые неисправности в работе прикуривателя связаны с перегорания предохранителя из-за подключения дополнительных приборов, которые создают повышенную нагрузку. Конечно, проще всего решить данную проблему установкой в блок более мощного предохранителя, но такая реализация возникшей задачи может привести к полному сгоранию всего гнезда.

Чтобы исключить перегорание предохранителя просто не следует подсоеденять к его гнезду устройства, штекеры которых сделаны не плотно или болтаются в разъеме. Т.к это может привести к кратковременным замыканиям.

При применении приборов большой мощности – пылесосов или нагревателей – подсоединять их следует напрямую к аккумуляторной батареи. Еще одни вариант – использовать специальный вывод подсоединения таких приборов. Подобные гнезда работают непосредственно от батареи и защищены плавкой вставкой на 20-30 Ампер.

На панели приборов ВАЗ 2105: Провод массы (бело-черный) двойной, одно ответвление следует на лампу подсветки бардачка, масса крепится там же, где и всех остальных приборов (под специальный болт крепления зажигания реле). Провод питания двойной (красно-синий), одно ответвление следует на розетку.

На панели приборов ВАЗ 2107: Провод массы черного цвета, провод питания двойной (красно-синий), одно ответвление идет на питание часов Провод освещения двойной белого цвета, одно ответвление уходит на подсветку панели приборов.

https://youtube.com/watch?v=lnIwhWpiIuA

Эта статья предназначена для решения одной из самой распространённой проблемы в автомобиле и с легкостью ответит на вопрос: Что делать, если не работает прикуриватель. Практическое руководство и правильные советы помогут любому начинающему водителю исправить ситуацию и решить проблему своими руками.

↑ Ремонт и замена прикуривателя на ВАЗ-2107

Ремонт прикуривателя, ровно как и его замена на ВАЗ 2107 идентична с другими отечественными моделями из-за схожести в деталях, поэтому применять метод можно не только на этом автомобиле.

Для начала следует разобраться какие инструменты потребуются:

• отвертки разных видов;
• плоскогубцы;
• щипцы небольшого размера или пинцет;
• паяльник;
• фонарик или лампа, которую можно перемещать;
• изолента;
• перчатки.

Последовательность ремонта

• Первым этапом является обесточивание автомобиля. Сделать это можно, сняв клемму с отрицательным показателем на аккумуляторе. Далее нужно найти внутри машины гнездо автопредохранителя и позаботиться о хорошем доступе к нему. Для этого можно сдвинуть назад водительское кресло насколько это возможно, так как по стандарту он располагается в центральной части.
• Далее вам нужно достать из гнезда патрон и удалить все лишние предметы и фрагменты при помощи щипцов, во время процесса осветить поверхность фонариком.
• После проведения этой процедуры, нужно осмотреть сам предохранитель, который можно обнаружить в нескольких местах: под приборной панелью, капотом или местом водителя.
• Как только вы найдете блок предохранителя, требуется найти нужный. Его расположение указано в эксплуатационной инструкции или на скрытой части капота.
• При нахождении нужной детали, проверьте ее перемычку. Это очень важная часть, поэтому при ее перегорании обязательна замена.

В том случае, если смена детали никак не решила проблему, воспользуйтесь другим способом.

• Снимите прикуриватель, возьмите за край плоскогубцами и мягко, без приложения усилий, вытяните, чтобы избежать повреждений проводки.
• Осмотрите деталь. Если будет выявлен надрыв или низкокачественное соединение, воспользуйтесь паяльником и исправьте провода.
• Также следует внимательно осматривать их на наличие потертостей, которые обязательно нужно изолировать.
• Как только вы убедитесь в исправности детали, верните ее на место.

Устройство и предназначение прикуривателя

Первоначально автомобильный прикуриватель (АП) был задуман, чтобы водитель мог прикурить сигарету, как от уголька из костра. Устройство прибора не изменилось с момента создания, хотя он присутствует в салонах даже первых отечественных машинах.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический патрон имеет пластмассовую рукоятку в виде кнопки. В центре гнезда вмонтирован металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлический корпус патрона. Между корпусом и металлическим стержнем находится изолятор, исключающий контакт между плюсом и минусом. Соединение плюсового и минусового контакта происходит через нихромувую спираль, которая выступает в роли нагревательного элемента.

Когда ток поступает на нагревательный элемент, он начинает нагреваться до высокой температуры. При нагревании спирали до необходимой температуры ток перестает поступать, благодаря тепловому реле. Гнездо для устройства расположено на приборной панели, в зоне комфортного доступа для водителя. Оно выполнено в виде продолговатого углубления с металлической оболочкой, которая играет роль минуса.

Внутри находится центральный контакт, на который подается плюс с аккумуляторной батареи. Корпус АП оснащен лампочкой подсветки, которая автоматически включается вместе с внешним освещением.

Для включения режима нагрева нажимается ручка, чтобы патрон погрузился в гнездо и зафиксировался в нажатом состоянии. Удерживают его биметаллические пластины. В этом момент происходит соединение положительного контакта патрона с плюсом гнезда, и отрицательного контакта гнезда с отрицательной клеммой патрона. Ток, протекая по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры в течение 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и патрон занимает свое прежнее положение благодаря внутренней пружине.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция – он стал использоваться в качестве розетки для подключения различных электронных устройств. В розетку АП подключаются электрические приборы, которым для питания достаточно 12 В бортовой сети.

Производители электротехники выпускают большое количество приборов, которые могут быть использоваться в автомобиле:

• вентилятор;
• обогреватель;
• пылесос;
• обогрев сидений;
• зарядное устройство для телефонов и других девайсов;
• приборы для освещения салона и т.д.

Все дополнительные электроприборы оснащены специальным входом для подключения к АП. Появились специальные разветвители, которые позволяют подключать в гнездо сразу несколько устройств одновременно.

Питание АП получает от электросети автомобиля. Подключение прикуривателя ВАЗ 2107, как и других отечественных машин, осуществляется через монтажный блок напрямую от аккумулятора без использования реле. Разъем прикуривателя защищен специальным плавким предохранителем на 10 А, который находится в монтажном блоке. При высоком токе нить в предохранителе расплавляется и размыкает электрическую сеть, предотвращая воспламенение.

К гнезду АП подключены три провода:

• «минус» — масса;
• «плюс» — подключается через предохранитель с АКБ;
• «плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Для исключения ситуации, когда патрон может заклинить в гнезде, АП оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде легкоплавкой металлической шайбы. Если температура слишком высокая, она расплавляется и перемыкает на короткое время питание АП, а в монтажном блоке перегорает предохранитель, обесточивая устройство для прикуривания.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен в самом гнезде. Если расплавляется шайба или перегорает предохранитель, прикуриватель подлежит замене. В последнее время в качестве предохранителя стали устанавливать тепловой биметаллический предохранитель многоразового использования. При перегреве он перемыкает контакты питания, предотвращая перегорание предохранителя, но спустя время биметаллический предохранитель остывает и вновь размыкает контакты.

Заглянуть в гости к Снегурочке

Бревенчатый Терем Снегурочки, в котором круглый год принимает гостей новогодняя волшебница, расположился на живописном берегу Волги. Внутри — атмосфера ожившей сказки. Находится Терем на улице Лагерной, дом 38, рядом с мостом через Волгу. По сюжету Снегурочка скупа на ласку, но здесь, в Тереме, малыши почувствуют настоящее тепло.

Игровая развлекательная программа включает хороводы с домовыми и котом по имени Баюн — соседями Снегурочки, а также конкурсы, кукольные представления и подвижные игры. А ещё здесь можно заказать письмо от зимней волшебницы, которое придёт по указанному адресу в «сказочном» конверте.

Обязательно загляните в ледяной музей, где можно согреться традиционными русскими напитками. Для взрослых их оригинально подают в ледяных стопках. Музей открыт круглый год: заглянуть сюда можно даже летом. Не стоит переживать из-за одежды: «для сугреву» здесь выдают расшитый тулуп и валенки.

Десерт в ледяном музее, Терем Снегурочки

На одном дворе с Теремом Снегурочки расположен и одноимённый отель, в ресторане которого зимой каждые выходные проходят новогодние шоу.

Как устроен и его назначение

Устройство предельно простое: это автомобильная розетка, подключенная к бортовой электросети машины, и нагревательный элемент, расположенный в выносном патроне. Нагреватель представляет собой нихромовую спираль, запрессованную в керамический сердечник. Выносной патрон, получая питание, разогревает нить накаливания.

Функции и принцип работы

Помимо использования по прямому назначению, к розетке прикуривателя ВАЗа можно подключить множество внешних устройств, а также:

• произвести зарядку мобильных устройств;
• подключить видеорегистратор, навигатор, автопылесос;
• включить источник внешнего освещения (переноску);
• запитать компрессор для подкачки колес.

Устройство состоит из двух разъемных деталей, каждая из которых отвечает своим функциям:

1. Гнездо, закрепленное своим корпусом на кузове автомобиля. Корпус гнезда выполняет функцию отрицательного контакта. В его центре находится «плюсовой» металлический стержень, отделенный от корпуса слоем диэлектрического материала.
2. Съемный патрон — двухконтактный вынимаемый элемент, выполненный в виде металлического кожуха с диэлектрической рукояткой, служит переносным источником нагреваемой до температуры воспламенения нихромовой спирали.

При нажатии на патрон он входит в соединение с металлическим стержнем в центре корпуса, выполняющем функцию положительного контакта, и фиксируется в нажатом положении силой биметаллических пластин, расположенных сбоку. Через пластины-фиксаторы отрицательное питание подводится на внешний кожух патрона. Между полюсами питания патрона проложен нагревательный элемент — нихромовая спираль.

Получив питание, спираль нагревается и, достигнув заданной температуры, воздействует теплом на биметаллические пластины, удерживающие ее. Пластины под действием высокой температуры деформируются и освобождают патрон. Он выталкивается из гнезда пружиной и занимает исходное положение. В момент фиксации патрона загорается лампа подсветки прикуривателя, сигнализирующая о том, что устройство вошло в рабочий режим.

Устройство и предназначение прикуривателя

Первоначально автомобильный прикуриватель (АП) был задуман, чтобы водитель мог прикурить сигарету, как от уголька из костра. Устройство прибора не изменилось с момента создания, хотя он присутствует в салонах даже первых отечественных машинах.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический патрон имеет пластмассовую рукоятку в виде кнопки. В центре гнезда вмонтирован металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлический корпус патрона. Между корпусом и металлическим стержнем находится изолятор, исключающий контакт между плюсом и минусом. Соединение плюсового и минусового контакта происходит через нихромувую спираль, которая выступает в роли нагревательного элемента.

Когда ток поступает на нагревательный элемент, он начинает нагреваться до высокой температуры. При нагревании спирали до необходимой температуры ток перестает поступать, благодаря тепловому реле. Гнездо для устройства расположено на приборной панели, в зоне комфортного доступа для водителя. Оно выполнено в виде продолговатого углубления с металлической оболочкой, которая играет роль минуса.

Внутри находится центральный контакт, на который подается плюс с аккумуляторной батареи. Корпус АП оснащен лампочкой подсветки, которая автоматически включается вместе с внешним освещением.

Для включения режима нагрева нажимается ручка, чтобы патрон погрузился в гнездо и зафиксировался в нажатом состоянии. Удерживают его биметаллические пластины. В этом момент происходит соединение положительного контакта патрона с плюсом гнезда, и отрицательного контакта гнезда с отрицательной клеммой патрона. Ток, протекая по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры в течение 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и патрон занимает свое прежнее положение благодаря внутренней пружине.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция – он стал использоваться в качестве розетки для подключения различных электронных устройств. В розетку АП подключаются электрические приборы, которым для питания достаточно 12 В бортовой сети.

Производители электротехники выпускают большое количество приборов, которые могут быть использоваться в автомобиле:

• вентилятор;
• обогреватель;
• пылесос;
• обогрев сидений;
• зарядное устройство для телефонов и других девайсов;
• приборы для освещения салона и т.д.

Все дополнительные электроприборы оснащены специальным входом для подключения к АП. Появились специальные разветвители, которые позволяют подключать в гнездо сразу несколько устройств одновременно.

Питание АП получает от электросети автомобиля. Подключение прикуривателя ВАЗ 2107, как и других отечественных машин, осуществляется через монтажный блок напрямую от аккумулятора без использования реле. Разъем прикуривателя защищен специальным плавким предохранителем на 10 А, который находится в монтажном блоке. При высоком токе нить в предохранителе расплавляется и размыкает электрическую сеть, предотвращая воспламенение.

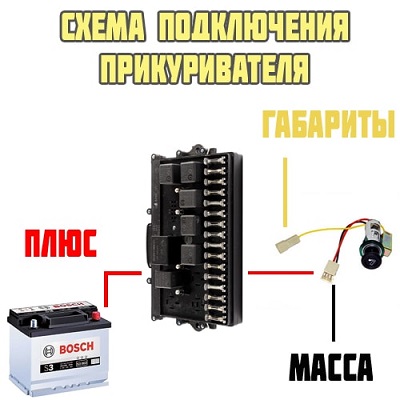

Схема подключения прикуривателя

К гнезду АП подключены три провода:

• «минус» — масса;
• «плюс» — подключается через предохранитель с АКБ;
• «плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Для исключения ситуации, когда патрон может заклинить в гнезде, АП оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде легкоплавкой металлической шайбы. Если температура слишком высокая, она расплавляется и перемыкает на короткое время питание АП, а в монтажном блоке перегорает предохранитель, обесточивая устройство для прикуривания.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен в самом гнезде. Если расплавляется шайба или перегорает предохранитель, прикуриватель подлежит замене. В последнее время в качестве предохранителя стали устанавливать тепловой биметаллический предохранитель многоразового использования. При перегреве он перемыкает контакты питания, предотвращая перегорание предохранителя, но спустя время биметаллический предохранитель остывает и вновь размыкает контакты.

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

1. Аккумулятор.
2. Предохранитель.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке – вы успешно выполнили работу.

Изначально устройство разрабатывалось для курящих водителей. Оно позволяло прикурить сигарету, не отвлекаясь на другие дела. Однако современные автовладельцы практически не используют прикуриватель по назначению. В гнездо подключается дополнительное электрооборудование.

От возраста или неправильной эксплуатации устройство может сломаться, что приведет к массе неудобств. О том, почему возникает поломка прикуривателя на ВАЗ, как заменить его своими руками на ВАЗ 2114, можно узнать в статье.

Неисправности часов на ВАЗ 2107

Штатные часы на ВАЗ 2107 — это не самый важный элемент в автомобиле, но когда на приборной панели что-либо не работает, то это доставляет много неудобств. Если не работают часы, которые расположены на центральной консоли салона семерки, то водитель и пассажиры не могут ориентироваться во времени. Когда не работают часы, то решить такую проблему поможет не что иное, как выявление причины поломки и ее устранение. Основными причинами, по которым может возникать неработоспособность часов в салоне ВАЗ 2107:

1. Перегорел предохранитель — именно с этой детали следует начинать поиск неисправности. Располагается предохранитель на блоке предохранителей под названием F6 Проверить его неисправность поможет мультиметр, установленный в режим прозвонки.
2. Отсоединилась клемма питания массы (или окислилась), которая подключается непосредственно к самому прибору. Для проверки этой неисправности понадобится снять панель, на которой установлены часы и прикуриватель, и проверить качество соединителей.
3. Нарушилась изоляция или повредилась жила провода питания — случается это редко, но если это не предохранитель и не контакт, то нужно проверить целостность провода питания и массы. Помочь в этом сможет такой прибор, как мультиметр, установленный в режим измерения постоянного напряжения.
4. Поврежден механизм. Если все составляющие детали целые, то высока вероятность, что проблема в самих устройствах. Их можно отремонтировать, а можно вместо штатных устройств поставить электронные.

Проверку исправности устройств рекомендуется проводить в таком порядке, как представлено в материале. Если выясняется, что поврежден предохранитель, то его можно заменить, а при плохом контакте следует поджать клемму. Если же поврежден провод, тогда его нужно заизолировать или заменить, а вот если поломка возникла с самим механизмом часов, тогда придется их заменить или отремонтировать. Практика показывает, что проще их заменить, тем более что электронные устройства не только стильно смотрятся, но еще и имеют более широкий функционал.

Подключение

Вопросом о том, как подключить часы на ВАЗ 2107, задаются все владельцы, которые снимали торпеду, а после ставили на свое место. На ВАЗ 2107 на центральной консоли установлены электромеханические часы круглого типа. Они устанавливаются на все модели семерок, как карбюраторные, так и инжекторные.

Рассматриваемые устройства расположены рядом с прикуривателем. Подключаются они в штатную сеть, от чего и приводятся в действие. Для обеспечения работы часов задействуются три провода, схема подключения которых изображена на фото ниже.

Эти три провода имеют следующие назначения:

• провод питание часов;
• питание подсветки часов ВАЗ;
• минус.

Минусовой провод крепится на корпус устройства, а питание часов и подсветка подключаются к плюсовым клеммам. При подключении нужно учитывать, что непосредственно питание часов подключается к плюсовому проводу, а подсветка подсоединяется клеммой проводов от габаритов. Это значит, что подсветка срабатывает при включении габаритов.

Демонтаж и монтаж

Демонтаж устройства проводится непосредственно для того, чтобы проверить, отремонтировать или заменить его.

1. Обесточивается бортовая сеть машины путем откидывания клеммы минус от АКБ.
2. Вынимается панель приборов, поддев ее аккуратно при помощи шлицевой отвертки.
3. После этого можно отключить клеммы от часов, и демонтировать их.
