Причины, почему не греет печка в газель бизнес. почини сам

Конструкция

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.

Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.

Поступление охладителя в радиатор отопителя контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.

Управление двигателем крана заслонки осуществляется в режиме автоматики и зависит от устанавливаемой температуры воздуха на выходе. В конструкции печки еще присутствует заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.

В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся при помощи системы тросиков.

Несовершенство и непродуманность конструкции отопителя, приводит, что когда не греет печка на Газель Бизнес, необходимо долго искать причину неисправности. Если автомобиль находится на гарантии, лучшим вариантом будет обращение в СТО.

Отопитель Газель бизнес

Владимир Калашников, главный механик ООО «Терра-Карат»

— Из-за постоянных поломок муфт включения вентиляторов системы охлаждения мы начали устанавливать на радиаторы диффузоры с вентиляторами, оснащенными электродвигателями. Успешный опыт эксплуатации этой конструкции на двигателе УМЗ-4216 у нас уже есть — еще летом в качестве эксперимента мы переоборудовали таким образом одну «ГАЗель». Сейчас уже четыре машины прошли эту процедуру. Совсем недавно мы провели замеры расхода топлива «ГАЗелей» с ульяновскими двигателями. Для этих целей использовали груженую машину, заправляли полный бак, фиксируя количество топлива, и отправляли в рейс. По прибытию «ГАЗели» вновь заезжали на заправку, где фиксировали, сколько топлива пришлось залить во второй раз. Взяв цифру пробега за смену и количество залитого второй раз топлива, мы посчитали, что средний расход в смешанном режиме составил 19,9 литра.

Процедура замены

Для начала необходимо приобрести новый переключатель. Оптимально брать запчасти именно для Газели. Хотя некоторые автомобилисты успешно используют заимствованные у других автомобилей компоненты.

В случае с Газелью и её переключателем печки, вместо штатного регулятора часто встречаются устройства от Жигулей. Также используются вентиляторы печки от автомобилей классики и более новых Lada.

Помимо нового регулятора оборотов, обязательно соберите стандартный набор инструментов, среди которых должна присутствовать длинная головка. Иначе добраться до некоторых креплений будет проблематично.

Саму же процедуру замены переключателя печки на Газели можно поэтапно описать следующим образом:

Освободите пространство верхнего бардачка, который располагается посередине торпеды под лобовым стеклом. Всё лишнее оттуда лучше сразу убрать.
Поднимите крышку бардачка. Там вы увидите 4 шурупа. Их следует открутить и положить куда-нибудь так, чтобы не потерять крепления. Они ещё пригодятся в процессе обратной сборки.
Проблема Газели Бизнес в том, что под верхним бардачком там идёт сплошной лист пластика торпеды. То есть обойти его можно только путём снятия всей торпеды или же вырезки куска пластика. На обычной Газели делать этого не нужно.
Под верхним вещевым ящиком располагается пластиковый корпус электровентилятора

Именно внутри него располагается термореле или переключатель оборотов печки.
С правой от водителя стороны располагается разъём для подключения регулятора оборотов.
Здесь обратите внимание на один важный момент. Прежде чем полностью снимать старый регулятор, проверьте работоспособность нового

Нельзя исключать, что переключатель исправен, а сама проблема кроется в проводке. Обрыв, перегрев, перетёртый провод попросту не подаёт питание на терморегулятор, из-за чего печка не включается на первых скоростях.
Отключите фишку подключения регулятора печки, и подключите её к уже новому устройству. После этого включайте отопитель. Если печка начала функционировать на 1 и 2 скорости вращения электровентилятора, проблема точно в неисправном термореле. Регулятор оборотов следует демонтировать и заменить.
Но замене мешает улитка или корпус электровентилятора. Чтобы располовинить корпус и извлечь мешающую часть, потребуется длинная головка на 8. Инструмент вставляется в отверстия корпуса, после чего откручиваются 2 крепления.
Вытаскивается корпус электровентилятора отопителя на автомобиле Газель довольно легко. Временно уберите его в сторону.
Справа располагается уже сам старый переключатель, который уже не способен выполнять свои задачи. Его требуется открутить. Расположение крепления здесь не самое удобное, но добраться отвёрткой можно. С другой стороны стоит придерживать корпус переключателя рукой.
Демонтировав неисправный регулятор оборотов, на его место установите новый компонент.
Узел собирается в обратной последовательности.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

1. Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
2. Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Диагностика

Замена моторчика печки Газель Бизнес – очень длительный и трудоёмкий процесс. И для того чтобы эта работа не была напрасной, необходимо удостовериться в необходимости её выполнения.

1. На заглушенном моторе с включённым зажиганием покрутить рычаги и проверить все режимы. При переключении должны быть слышны щелчки срабатывания мотора-редуктора. Если срабатываний не слышно, нужно проверить питание на блоке управления.
2. Далее, нужно попробовать изменять положения ручки скорости вращения электродвигателя. Если он не работает во всех режимах, кроме самого быстрого, то это вышел из строя резистор. Если же нет вращения ни в одном из положений, то необходимо проверить питание на самом моторчике.
3. Нужно проверить шланги, подходящие к радиатору отопителя: при прогретом двигателе и положении рукоятки на горячий воздух они должны быть горячими. Если они холодные, значит, нужно проверить краник или привод.

Принцип работы системы отопления салона

На Газели Бизнес, как и на большинстве автомобилей с жидкостным охлаждением двигателя, установлен отопитель, который включён в систему охлаждения. Нагретая жидкость от двигателя по трубкам поступает в радиатор печки и, отдав тепло, возвращается обратно в двигатель. Радиатор отдаёт тепло посредством воздуха, нагнетаемого вентилятором отопителя. Проходя через его соты, воздух нагревается. Также возможно регулировать скорость потока и направления обдува. Температура воздуха регулируется за счёт положения краника печки, он регулирует количество жидкости, пропускаемой через радиатор. Заслонки отопителя регулируют направление потока горячего воздуха, закрывая и открывая магистрали воздуховодов. Заменить заслонку возможно только при снятом и разобранном отопителе. А сделать это возможно, только демонтировав всю приборную панель.

Система охлаждения двигателя змз 4216 газель схема

Газель до 2009 года. Идёт пар из-под крышки расширительного бачка (белый дымок)

Пробой прокладки ГБЦ

Самый частый ответ на такую проблему, это прогорание прокладки ГБЦ (головка блока цилиндра), если вам не составляет труда разбирать двигатель наверно первая мысль будет смена этой прокладки. Но представьте что есть еще две причины того что антифриз выдавливает из системы.

1- Это воздушная пробка в системе ОЖ, из за нее может не работать не только печка в салоне, а это уже признак пробки в ОЖ — охлаждающей жидкости, при условии что уровень жидкости у вас в норме, но и возможна не корректная работа термостата. Что может привести к повышению давления в охлаждающей системе. Ну и выдавливанию антифриза.

2- Это проблема связанная с расширительным бочком, ну и умной крышкой этого бачка.

Для улучшения циркуляции ОЖ по системе двигателя, при запуске мотора создается небольшое давление помпой, которое увеличивает эффективность системы охлаждения. Если в системе ОЖ создается не достаточное давление, то двигатель будет быстрей нагреваться. Что может привести к закипанию или разложению антифриза. При закипании разложении антифриза пары ищут слабые места. Такие как деревянные резиновые уплотнительные кольца системы охлаждения, плохие патрубки, не затянутая плотно крышка расширительного бачка или радиатора.

ГБЦ это конечно тоже не второстепенная проблема, но ее тоже вполне можно диагностировать и как оказалось очень даже просто.

Заводим двигатель, открываем крышку расширительного бачка, если на холостых оборотах у вас видны пузырьки которые идут из основного шланга, это одно из двух либо разбивается воздушная пробка, или проблема с прокладкой ГБЦ.

Если это воздушная пробка, то погазовав и подождав какое-то время от нее можно избавится, самая действенная процедура очень сложна в описании так как нужно провести ряд последовательных действий и их лучше показать на камеру.

Если же пробки нет а проблема с ГБЦ, то у вас будет постоянное или слабое бурление в расширительном бочке или уровень антифриза будет постепенно уходить. Если же у вас ОЖ куда-то уходит и следов на двигателе нет, то тут может быть ОЖ оказаться либо в цилиндре, или же в глушителе что тоже частенько случается. Это говорит о проблеме с ГБЦ.

Замена моторчика печки на старой панели

Если вам требуется обязательно заменить вентилятор печки, который по той или иной причине не работает, плохо выполняет свои функции или банально сгорел, придётся провести комплекс мероприятий.

Официальный производитель рекомендует в таком случае выполнить полноценный демонтаж всей панели, торпеды, центральной консоли и прочих элементов. Обычно на такую работу уходит минимум 3-4 часа. Обратная сборка ещё сложнее, поскольку требуется запомнить или пометить расположение всех разъёмов, элементов и проводов. Допустить ошибку на этапе разборки панели предельно просто, если вы занимаетесь этим впервые. Ещё больше шансов собрать всё не так, как было.

Потому народные умельцы нашли обходные пути решения этой проблемы. Они просто используют альтернативный вариант демонтажа. Да, тут потребуется некоторые элементы намеренно сломать, но существенно на качестве обратной сборки и последующем состоянии Газели с панелью старого образца это никак не отразится.

Чтобы с минимальными временными и энергозатратами поменять электродвигатель отопителя на Газели со старой панелью, нужно учесть такие нюансы:

• Чтобы демонтировать электромоторчик, не снимая всю торпеду, следует знать, что основными препятствиями выступают бардачок и правый воздуховод лобового стекла.

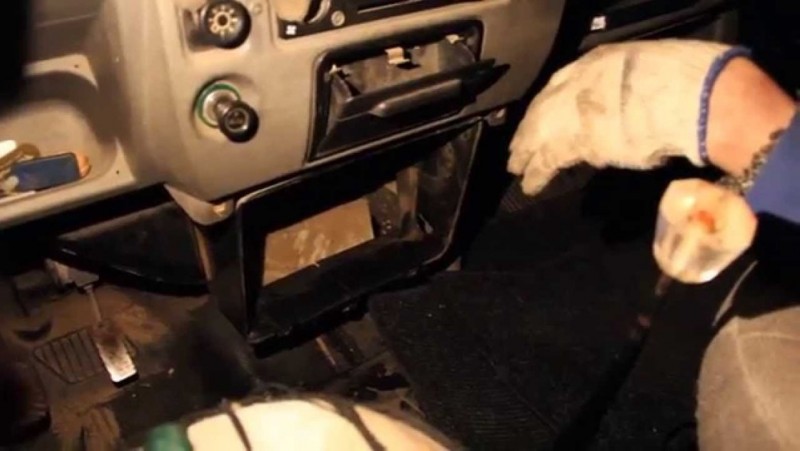

• Бардачок, то есть ниша или карман, на Газели с панелью старого образца удерживается с помощью 2 саморезов.
• Но главная проблема или препятствие кроется в 7 припайках. Именно их придётся сломать, чтобы пойти обходным путём.
• Припайки выламываются достаточно просто. Для этого нужно взять тонкую, но крепкую отвёртку с плоским жалом, и вставить инструмент в щель между бардачком и панель.
• Приложив определённое усилие, постепенно все 7 припаем нужно надломить. После этого нишу бардачка можно спокойно извлекать и временно убирать.
• Придумать, как обратно закрепить панель вещевого ящика, не составит большого труда.
• Можно выполнить несколько отверстий под болт с гайкой, и зафиксировать между собой элементы.
• Вторым препятствием выступает воздуховод или своего рода рукав лобового стекла. Как и бардачок, он располагается со стороны переднего пассажира в районе его левой ноги при посадке на сиденье.
• Правый воздуховод ветрового стекла на Газели с панелью старого образца удерживается одним саморезом и парой болтов.
• Единственный саморез располагается непосредственно возле печки. Открутить его не составит большого труда. Открутив крепёж, не забудьте его сохранить и запомнить место расположения. Ведь вам ещё предстоит обратная сборка.
• Пара болтов откручиваются головкой на 10. Располагаются болты с левой и правой стороны от правой щели воздуховода ветрового стекла.
• Основная сложность заключается в том, что получить доступ к этим болтам получается только снизу, из-под панели.
• Тут потребуется полностью сдвинуть пассажирское кресло назад, либо демонтировать его, удобно расположившись под бардачком.
• Правый болт откручивается полностью. А вот левый можно лишь ослабить, не снимая его с посадочного места.
• До правого болта добраться предельно просто. В случае с левым есть два пути. Первый вариант предусматривает наличие гибких рук и хорошей подсветки. Во втором случае придётся снять магнитолу. Тут уже решайте сами, какой вариант вам подходит больше.

Сняв буквально пару элементов, которые мешают доступу к электромоторчику, остаётся только демонтировать уже сам неисправный электрический вентилятор печки.

Для этого подсветите в разобранное место фонариком или лампой-переноской, найдите место расположения электродвигателя отопительной системы Газели. Далее нужно снять уплотнительную резинку при её наличии, отключить разъём вентилятора печки и извлечь проблемный узел.

Сборка выполняется в строгой обратной последовательности. Установите на место новый вентилятор, подключите его электрический разъём, накиньте обратно минусовую клемму аккумулятора.

Только на этом этапе не спешите с обратной сборкой. Сначала запустите печку и проверьте, действительно ли после замены электровентилятора проблема ушла, и отопитель начал снова нормально функционировать.

Если всё хорошо, верните на место воздуховод лобового стекла и нишу бардачка. Последний, лишённый припаек после демонтажа, обычно фиксируется просто на несколько саморезов. Но можно заморочиться, сделать отверстия под болтовое соединение и сжать гайками. Тут уже сами решайте.

Ремонт

После диагностики приступаем к ремонту:

1. Если уровень ОЖ ниже минимальной отметки, то её необходимо довести до нормы, предварительно устранив подтёки жидкости, если такие имеются. Убрать пробку возможно, продавив патрубки по всей длине на заведённом моторе. Или поставив автомобиль передом под горку и увеличив обороты двигателя до 3 000 об/мин. Также есть способ прокачки системы давлением воздуха. Нужно снять верхний патрубок с расширительного бачка и опустить его в пустую канистру. Далее, довести уровень ОЖ до полного бачка и, подсоединив ручной насос к освободившемуся штуцеру, нагнетать воздух в бачок до нижней отметки. Затем слить тосол из канистры обратно в бачок и повторить процедуру. Повторять следует 2 – 3 раза.
2. Если патрубки еле тёплые, а датчик показывает 90° С, то, скорее всего, неисправен либо он, либо сам указатель температуры. Их нужно заменить. В сильный холод (больше -20), можно закрыть часть радиатора (не больше 50%), тогда мотор будет лучше нагреваться и медленнее остывать.
3. Для ремонта радиатора его необходимо снять и промыть. Если промывка не принесла результатов, то нужно заменить на новый.
4. Краник может не работать из-за привода, либо неисправен сам запорный механизм. На Газели Бизнес краник поворачивает электропривод. Поэтому нужно вначале проверить привод, а если он исправен, приступать к замене краника. Он или не до конца открываться, или вовсе заклинивает в одном положении, и это может стать причиной холодного потока воздуха.
5. Для замены термостата, необходимо слить ОЖ, открутить крышку и заменить на новый, поскольку данный механизм неремонтопригоден.
6. Помпу также нужно демонтировать и заменить на новую. Это очень важный элемент, и из-за его некорректной работы возможен выход из строя всего двигателя, поскольку нарушается циркуляция ОЖ, и тепло не может эффективно отводиться от сильно нагретых деталей. И, как следствие, они перегреваются и деформируются.
7. Самое страшное, что может быть в пробитой прокладке, это гидроудар. Кода поршень пытается сжать жидкость, на все механизмы ДВС идёт повышенная нагрузка, что приводит к выходу из строя всего мотора, так что такую неисправность нужно устранять немедленно. В данном случае продолжать движение за счёт силы двигателя запрещается. Такой ремонт производится только с привлечением специалистов, поскольку необходима проточка головки блока цилиндров, всё остальное возможно произвести и своими силами.

Очень много причин, по которым не работает печка Газель Бизнес. Но при правильной диагностике и своевременном ремонте возможно устранить неисправность своими руками и с небольшими финансовыми вложениями.

Альтернативные причины

Газель автомобиль достаточно многокомпонентный. Да, в большинстве случаев ситуация, когда плохо работает отопительная система, либо печка не греет вовсе, причина будет крыться в одной из рассмотренных причин.

Но всегда есть место для исключений из правил. К тому же, как показывает практика и опыт владельцев таких коммерческих автомобилей как Газель, иногда проблемы приходят оттуда, откуда их совсем не ждёшь.

Потому вам, как водителям Газели, следует узнать ещё о нескольких потенциальных причинах, способных привести к отказу или снижению эффективности работы системы отопления салона:

• Завоздушивание системы. Частично этот вопрос был затронут, но в контексте проблем с ОЖ. По факту воздушные пробки могут возникнуть по разным причинам. Но чаще всего по вине самого водителя.
• Разгерметизация и нарушение целостности патрубков. Качество патрубков, которые с завода устанавливаются на Газель, высоким назвать сложно. Потому по мере эксплуатации они могут деформироваться, трескаться и провоцировать образование течи, способствуя разгерметизации всей системы охлаждения.
• Поломка крана печки. В составе печного оборудования Газели используются механические (устаревший вариант) и более современные электрические печные краны. Они отвечают за то, чтобы пускать забортный воздух через нагреваемый радиатор отопителя или в обход ему, подавая тем самым в салон горячий или холодный воздух. Проверять работоспособность крана лучше вдвоём. Один будет крутить регулятор в салоне, а второй наблюдать за изменениями со стороны подкапотного пространства.
• Поломка наконечников троса. Если речь идёт о печке с тросовым приводом, точно нельзя исключать вероятность их обрыва или растяжения. Придётся снимать узел, проверять состояние, менять тросы или натягивать их.
• Неисправность заслонок. При определённых обстоятельствах заслонки могут остановиться в закрытом положении, не впуская в салон горячий воздух, и не открываться. Поломка может быть связана с приводом заслонок, либо с неисправностью перемычки между этими заслонками.
• Засорение воздухозаборников. Чтобы в салон автомобиля Газель поступал холодный или горячий воздух, его система забирает из окружающей среды. Для этого предусмотрен специальный воздухозаборник. Если он засорится на входе, воздух попросту не сможет в нужном объёме поступать в салон. Отсюда и результат в виде плохо работающей печки. Хотя по факту все элементы отопителя работают нормально.
• В корпусе печки образовались щели. Результат неправильного ремонта, некорректной сборки после демонтажа, последствия естественного износа, случайные механические повреждения. Если герметичность корпуса отопителя нарушится, часть тепла может быстро уходить, тем самым в салоне будет холодно, даже когда печка включена на максимум.

Несмотря на внушительный список потенциальных неисправностей, на автомобилях Газель печка выходит из строя в основном по вине естественного износа отдельных элементов, либо по причине, которая сидит за рулём машины.

Большинство неполадок можно предотвратить и избежать их путём своевременной диагностики, замены расходников и грамотного контроля работы всех узлов и систем своего транспортного средства.

Также владельцам Газелей, как и всех остальных автомобилей, настоятельно рекомендуется в течение тёплого сезона хотя бы несколько раз выполнять профилактический запуск отопителя салона. А перед началом холодов пройтись по всей системе, оценить состояние ключевых компонентов, что-то заменить или смазать, в зависимости от конкретной ситуации. Перефразировав популярную поговорку о подготовке саней с лета, отметим, что печку действительно лучше готовить заранее, пока не ударили серьёзные холода. Чинить отопитель, когда на улице -20, удовольствие крайне сомнительное.

Источник

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Ремонт

После того как всё проверено и с полной уверенностью можно сказать, что неисправным элементом является мотор печки, то только после этого следует приступать к демонтажу панели приборов, поскольку для того чтобы извлечь отопитель, нужно демонтировать всю торпеду в сборе. Для этой операции нам потребуется набор головок и отвёрток. Чтобы добраться к отпителю, нужно демонтировать всю панель приборов.

1. В первую очередь, обезопасим рабочее место, отключив плюсовой провод от аккумулятора.
2. Демонтировать боковые пластиковые накладки.
3. Достать динамики в торпеде.
4. Отсоединить панель с приборами.
5. Снять крышки боковин слева и справа.
6. Открутить блок управления отопителем с дефлекторами.
7. Демонтировать дефлектор, который находится под лобовым стеклом.
8. Открутить и достать бардачок, которой находится внизу, с пассажирской стороны.
9. Далее, открутить болты, которыми крепится отопитель к автомобилю со стороны мотора.
10. Слить ОЖ из двигателя в чистую тару.
11. Демонтировать патрубки, через которые ОЖ из двигателя попадает в радиатор отопителя (в них будут остатки охлаждающей жидкости, нужно принять меры во избежание протекания ОЖ в салон).
12. Затем поставить метки на клеммах электропроводки (чтобы при сборке не перепутать), которые подходят к приборам, и отсоединить их.
13. Далее, открутить крепления, которые крепят рулевую колонку к торпеде, после чего она свободно ляжет на водительское сиденье.
14. Затем достать торпеду (для этой процедуры понадобится помощник), убирая её со своего места, внимательно следите, чтобы не осталось не отсоединённых клемм, если такие имеются, их нужно отсоединить.
15. И кладём панель на что-нибудь мягкое, чтобы не поцарапать.
16. Далее, демонтируем железный каркас, который находится за снятой торпедой, и также совместно с помощником извлекаем его.
17. Затем отсоединим воздуховоды, которые идут от печки (их лучше пометить или сфотографировать, чтобы при сборке не перепутать).
18. Теперь можно приступить к «располовиниванию» (откручиваем винтики и снимаем скобы).
19. Достаём электродвигатель с крыльчаткой. Теперь нужно проверить его и понять, ремонтопригоден элемент или нет. В данном случае замена мотора будет целесообразнее, поскольку нельзя с уверенность сказать, на сколько хватит отремонтированного двигателя. А в случае выхода его из строя необходимо будет проделать всю вышеперечисленную работу заново.
20. После ремонта или замены моторчика собираем всё в обратном порядке. И перед окончательной сборкой проверяем его работу во всех режимах, и если всё работает, завершаем работу.

Вот такие рекомендации можно дать, если не работает моторчик печки Газель Бизнес. Конечно, неприятно, что из-за такой мелочи, как электродвигатель, приходится разбирать всю торпеду, но без тепла в салоне ездить некомфортно и небезопасно. Можно, конечно, обратиться в сервис, где заменят и починят. Но если есть время и опыт, то можно провести весь ремонт и своими руками.

Диагностика

Причин, из-за которых не работает печка Газель Бизнес, может быть очень много. И для успешного ремонта необходимо вначале выявить причину неисправности, а уж потом приступать к её устранению:

1. Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
2. Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.
3. Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
4. Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
5. Ну а если и патрубок до краника холодный, то здесь вариантов больше

• первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
• неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
• пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.
