Датчик бензина неправильно показывает уровень топлива, возможные причины неисправности
Содержание:
- Проверка датчика и его снятие для ремонта
- Основные неисправности в работе датчика
- Не Работает Датчик Уровня Топлива Ваз 2107
- Замена устройства
- Устройство датчика уровня топлива
- Замена датчика уровня топлива на ваз 2110
- Причины неисправности
- Плавает стрелка уровня топлива ваз 2110. Причины, как исправить
- Причины неисправности
- Контроль уровня топлива в баке, новый способ обмана.
- Как функционирует прибор?
Проверка датчика и его снятие для ремонта
Чтобы проконтролировать работу ДУТ без снятия, надо к проводу обратного сигнала и к «массе» присоединить переменный резистор с диапазоном 100-200 Ом. Затем, поворачивая рукоятку, менять сопротивление. Получается аналогия с действием на индикатор двигающегося поплавка. Если положение стрелки изменяется, а включенный датчик не реагирует, значит, он не работает.
Демонтаж ДУТ
Несмотря на то, что особенности креплений узла на разных моделях авто различны, общая схема работы для всех случаев одинаковая:
- Отключить АКБ (снять провод с минусовой клеммы).
- Убрать часть пластиковой обшивки. Если надо – еще и заднее кресло.
- Очистить от грязи и влаги прибор и пространство вокруг него.
- Отключить провода.
- Открутить крепеж, снять ДУТ.
Установка
Монтаж отремонтированного ДУТ (или нового, если пришлось заменить полностью) делают в обратном порядке
При этом, надо обратить внимание на некоторые моменты:
- Посадочное место должно быть чистым. Старый герметик надо убрать так, чтобы частицы не падали в емкость.
- Обязательно поставить прокладку. Если новой в комплекте нет, можно взять старую, но промазать герметиком.
- Затягивать болты крепления равномерно.
- Присоединяя провода, надо следить за правильностью схемы («минус» — на АКБ). А также за тем, чтобы были хорошие контакты.
- Перед установкой обшивки, проверить работу системы.
С новым ДУТ желательно проехать около 50 км., после чего – снова продиагностировать систему. Заодно – подтянуть крепления.
Основные неисправности в работе датчика
Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.
Неисправность в показателях
Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:
Указатель находится на нуле, вне зависимости от уровня топлива
Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства
Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива
В подобной ситуации потребуется провести проверку поплавка на уровень герметичности
Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.
Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.
Неисправность механики и функционирования
Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:
- потеря герметичности встроенного поплавка;
- сильный изгиб проволочного держателя;
- нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
- механический обрыв переменного резистора;
- потеря герметичности в месте крепления прибора к топливному баку.
После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.
Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.
При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.
Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.
Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.
Это интересно: Обновленный Subaru Forester
Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.
Не Работает Датчик Уровня Топлива Ваз 2107
Замена датчика уровня топлива на ВАЗ 2101-ВАЗ 2107
Добро пожаловать! Датчик уровня топлива. он выполняет только одну важную функцию в автомобиле, а именно этот датчик определяет, сколько бензина осталось в баке, а затем посылает сигнал на индикатор уровня топлива, расположенный на приборной панели, и, таким образом, вы узнаете, сколько осталось бензина в газовом баке.
Заметка! Чтобы заменить топливный датчик, вам нужно запастись: основной набор гаечных ключей, в котором будет ключ «для 7» и ключ «на 10», и вам также понадобится снять с собой отвертку!
Резюме:
Где находится топливный манометр? Он расположен на одной части внутри газового бака, а другой вынут и прикреплен к гайкам газового бака. После отвинчивания гаек его крепления, а также после отсоединения всех проводов, зажимов и шлангов датчик можно снять с отверстия, в котором он расположен, но больше на нем чуть ниже.
Для получения дополнительной информации о местоположении датчика см. Фото ниже. Как вы уже поняли из фотографии на нем, этот датчик удаляется (датчик обозначается красной стрелкой), а на фотографии показано то же отверстие, в которое вставлена часть топливного датчика.
Когда мне нужно изменить топливный манометр? Если поплавок изнашивается или если сам датчик разрушается, с индикатором уровня топлива, расположенным на панели, могут возникать следующие ситуации:
Во-первых, указатель не будет двигаться, когда резервуар заполнен, и его стрелка будет лежать только на о.
Во-вторых, при движении или просто при работе двигателя неправильные указания могут быть даны указателю из-за износа датчика, например, резервуар заполняется бензином вверх, а указатель указателя перемещается или находится на среднем знаке или почти на знак «мин».
Датчик уровня топлива.Что внутри, почему врет?
Как найти нужный ролик. об этом здесь Поддержите проект! КАРТА .
Заметка! Не во всех случаях, это только датчик уровня топлива, бывает, что работа указателя нарушена от него, так как он не работает, или он может быть вообще в проводке, идущей от датчика к указателю! (Если вы не уверены, что датчик вышел из строя, см. Статью «Проверка датчиков для работы на ВАЗе», и в этой статье будут подробные инструкции о том, как проверить, работает ли датчик топлива или нет)
Как заменить датчик уровня топлива, тот же DUT на ВАЗ 2101-ВАЗ 2107?
Вывод: 1) Во-первых, извлеките топливный бак из автомобиля, иначе датчик не может быть удален, поскольку он будет прилегать к заднему крылу автомобиля при его удалении. (О том, как снять топливный бак, см. Статью: «Замена бензобака на ВАЗ»)
2) Затем снимите шесть гаек (на фото уже снято несколько гаек, а одна гайка не видна), которые фиксируют фланец топливного датчика, а затем вытаскивают датчик и тем самым удаляют его из автомобиля.
3) После этого обратите внимание на место, где фланец датчика крепится гайками, но после снятия датчика прокладка удерживала фланецную прокладку датчика на штифтах, которые также необходимо было снять. Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!. Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!
Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!
Монтаж: 1) Новый датчик и сам газовый бак установлены в порядке, обратном снятию, то есть сначала датчик установлен в газовом баке, а затем сам газовый резервуар установлен на своем месте.
Заметка! Все шесть гаек, которые фиксируют фланец датчика, аккуратно скручивают и перекрещиваются, а также с резкими и шероховатыми движениями, прокладка фланца может быть повреждена, и в результате позже бензин в баке просочится через прокладку!
Наконечник: Прежде чем покупать новый датчик на своем автомобиле, обратите особое внимание на маркировку, которая находится на этом датчике, поэтому покупайте новый датчик точно такой же маркировки, как и старый!
Дополнительное видео: Другой способ замены датчика уровня топлива см. В видеоклипе, который находится чуть ниже:
Заметка! Этот видеоклип описывает все нюансы, связанные с автомобилями-инжекторами «классической» семьи!
sis26.ru
Замена устройства
Если потребуется установить новый датчик топлива, заменив старый, то ехать в сервисный центр нет необходимости – процедуру можно выполнить самостоятельно. Нужно лишь иметь под рукой все инструменты.
Как заменить ДУТ:
Если автомобиль бензиновый, в самом начале нужно отключить отрицательную клемму аккумулятора.
Снять облицовку багажного отсека и демонтировать задние сиденья, чтобы обеспечить доступ к датчику.
Убрать защитную пластину, скрутив саморезы, и тщательно протереть поверхность, удалив грязь вокруг датчика.
Отключить все подведенные электроцепи, предварительно оставив на каждой маркировку, чтобы исключить ошибки в дальнейшем.
Скрутить винты, фиксирующие ДУТ, и аккуратно отсоединить устройство
Если измеритель установлен в топливном насосе, то может потребоваться разобрать и его.
Произвести тщательную чистку от грязи и клея на месте, где будет установлено новое устройство, обеспечив хорошую герметичность.
Устанавливая датчик, важно точно совместить его с прокладкой и, если есть необходимость, аккуратно обработать уплотнитель клеем.
Выполнить все действия в обратной последовательности, за исключением установки облицовки и задних сидений.
Когда подключение будет выполнено, следует произвести диагностику. Сначала требуется залить полный бак и убедиться, что стрелка показала увеличение объема топлива. Затем нужно проехать не менее 30 километров и проверить, нет ли утечек и запаха горючего. Если все в порядке, то останется вернуть на место сиденья и облицовку.
Большинство действий с датчиком можно произвести самостоятельно. Однако не стоит разбирать устройство и производить его ремонт, если нет опыта работы с аналогичными приборами. Лучше обратиться в сервис и получить квалифицированную помощь.
Устройство датчика уровня топлива
Наиболее распространенный датчик уровня топлива – потенциометрический – имеет много достоинств, обусловивших его массовое распространение. В первую очередь, это простое устройство, низкая стоимость и высокая надежность измерений. Среди основных недостатков следует отметить достаточно быстрый износ и окисление контактных дорожек под действием трения и горючего в баке. Датчики уровня топлива данного вида, по типу конструктивного исполнения, делятся на:
Независимо от конструктивного исполнения, основным элементом устройства является поплавок, изготовленный из легкого материала, такого как пенопласт или пластмасса (встречаются также тонкостенные металлические поплавки), плавающий на поверхности топлива. У рычажного ДУТ (например, на автомобилях ВАЗ-2110 или ВАЗ-2107) поплавок и подвижный контакт потенциометра соединяются посредством тонкого металлического рычага.
Непосредственно потенциометр – это резистор с нанесенными на его поверхность металлическими полосами, имеющий подвижный контакт, принцип работы которого состоит в создании переменного сопротивления проходящему по нему электрическому току. Такой датчик полностью универсален, его можно установить в абсолютно любой топливный бак. Основным его недостатком является то, что он чувствителен к тому, как топливо плещется в баке, из-за чего при подъемах и спусках показывает оставшееся количество неправильно.
ДУТ трубчатого типа представляет собой цилиндр с поплавком, перемещающимся внутри. Поплавок имеет контактные кольца, которые замыкаются на контакты сопротивления, проложенные по стенкам цилиндра. Принцип его работы тот же, что и у рычажного датчика. Главное достоинство датчика уровня топлива данного типа, перед описанным выше – меньшая восприимчивость к колебаниям уровня горючего в баке, связанным с условиями движения автомобиля (подъемы, спуски, крены), т.е. оставшееся количество он показывает точнее. Однако в силу геометрических размеров, такое устройство может быть установлено далеко не во всякий топливный бак.
Замена датчика уровня топлива на ваз 2110
Данная работа производится последующим способом.
1. Убираем топливный насос
Для многих машин, в т. ч. и ВАЗ 2110, смена измерителя уровня горючего не вызывает особых трудностей. Каждый водитель, не говоря уже об высококлассных шоферах, способен осуществить ее собственными руками. Для наглядности можно взглянуть на видеоматериал. Разбирать датчик разрешено лишь, сняв заранее бензонасос. Предпочтительно, чтобы при этом в бачке было не очень большое количество топлива, не более 50 % процентов.
Итак:

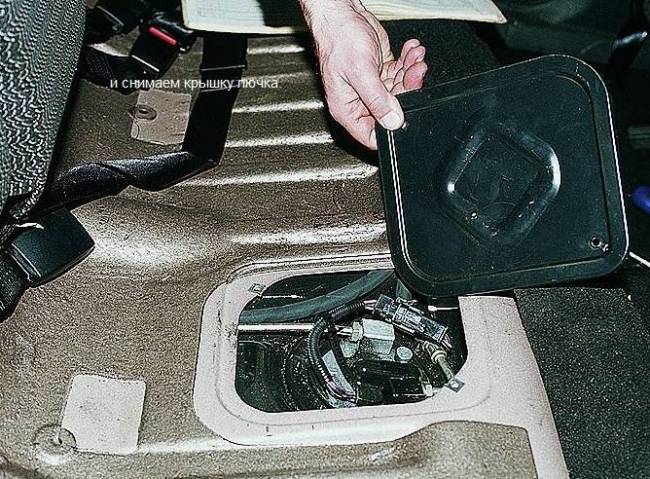

Откинув покрытие пола багажника, при помощи отвёртки, уберите темную квадратную крышку.
Потом отцепите минусовую клемму аккумулятора и отметьте, которая труба бензопровода идёт на подачу, а которая — на откат горючего. Направленность струи горючего на патрубках продемонстрировано стрелками.

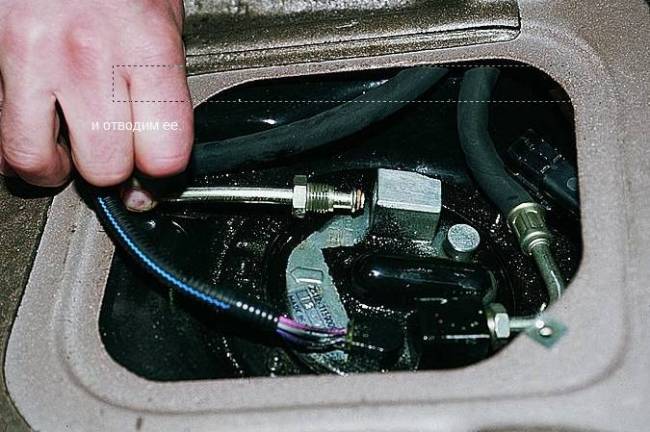

Ключом на 17 расслабьте штуцер, и отведите трубку подачи горючего, то же самое делаем и с 2-ой трубой.

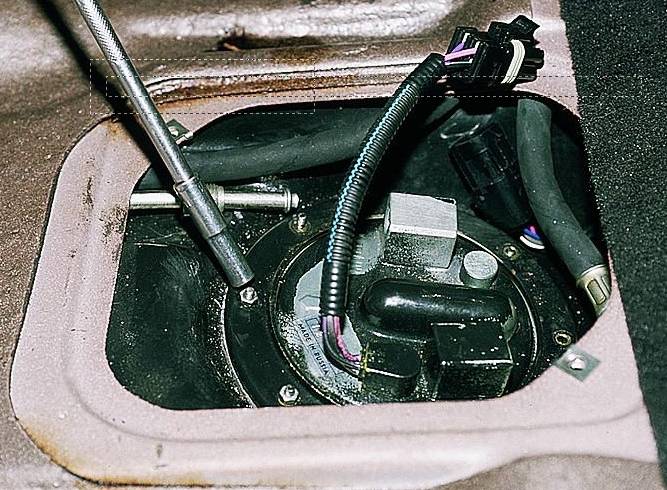

Торцевой головкой на 7 откручивайте гайки, какие фиксируют прижимное колечко
Как правило, они затянуты сильно: ослабить захват возможно, осторожно ударяя молотком по рукоятке плоской отвёртки, установленной на ребро гайки.

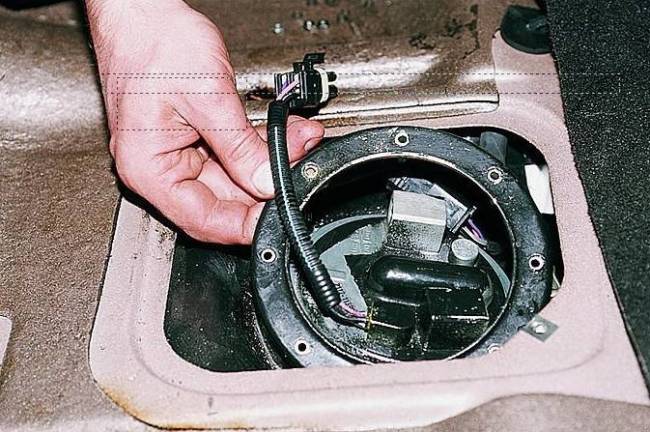

Освободив прижимное колечко, приподнимайте узел, выводите поплавок измерителя из отверстия бензобака и снимайте насос. На данной стадии, смена датчика горючего на ВАЗ 2110 сделана отчасти.
2. Разбираем датчик:
- Затем необходимо крестовой отвёрткой отвинтить 2 винта, с помощью каких прикрепляется к насосу указатель уровня горючего и освободить электрический разъём насоса.
- Отогнув отвёрткой фиксаторы, вынимаем направляющие из здания насоса. Потом, удерживая ключом на 5 гаечки, отвинчиваем крепёжные болтики на его крышке.
- Сбросив крышку, до конца освобождаем повреждённый прибор. Отныне возможно брать новый элемент и совершить обратную сборку. Прежде, чем перейти к ней, посмотрите, в каком состоянии пребывают топливные трубы, втулки, резиновые уплотнители.
- В случае если данные компоненты не внушают особого доверия, можно их тоже поменять, тем более что стоимость резиновой прокладки позволяет совершить это без убытка для вашего бютжета. Втулки, центрирующие корпус бензобака, допускается попросту подвергнуть обработке смазкой WD-40.
- Хотя замена измерителя уровня горючего на ВАЗ 2110 и не представляет особых трудностей, делать разборку, да и сборку, необходимо тщательно. При монтаже узла насоса в резервуар бачка, следует проверить, чтобы указатель на фланце показывал на заднюю составную часть автомобиля.
- Работа практически завершена, осталась только небольшая деталь: пред тем, как закрепить люк, следует проконтролировать, не имеется ли утечки горючего. Для этого необходимо попросту запустить мотор и предоставить ему возможность немножко потрудиться. Если же всё в соответствии с нормой, подвинчиваем крышку — смена топливного датчика на ВАЗ 2110 окончена.
Причины неисправности
Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:
- Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
- Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
- Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
- Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
- Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
- Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
- Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
- Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
- Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
- У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
- Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
- У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.
Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.
Плавает стрелка уровня топлива ваз 2110. Причины, как исправить
Если на щитке приборов Вашего легкового автомобиля ВАЗ-2110 отказался работать указатель уровня топлива, то эксплуатировать с такой неисправностью автомобиль, конечно же, можно, но всё-таки неудобно. Ведь в топливном баке стоит электрический бензонасос, а в правилах по эксплуатации этого автомобиля говорится, что нельзя ездить, когда уровень топлива опустится ниже отметки, когда начинает постоянно гореть контрольная лампа указателя уровня топлива, так как это приведёт к выходу из строя бензонасоса. А определять уровень топлива в баке на «глазок», затруднительно.
Основных проблем с указателем уровня топлива ВАЗ-2110 три:
- указатель уровня топлива не работает вообще;
- стрелка указателя уровня топлива сильно скачет, не давая понять водителю, каков есть уровень на самом деле;
- указатель уровня топлива даёт неверные показания.
Одной из причин, по которой указатель уровня топлива начинает «врать», может стать подклинивание поплавка. Препятствующее его нормальному перемещению, как вверх, так и вниз. Также показания уровня топлива будут не точны, если Вы при замене датчика уровня топлива поставили новый не соответствующий той марке, которая стояла до него. Дело заключается в том, что у каждой марки датчика стоит разной величины сопротивление, что будет приводить к неверным показаниям указателя уровня топлива. Заблудится в датчиках не трудно, так как они бывают двух видов, в зависимости от того с какой комбинацией приборов ставятся и выпущено их было порядка восьми марок (ДУТ-1, ДУТ-2 …).
Резкое движение стрелки указателя уровня топлива то верх, то вниз, чаще случается на автомобилях с большим пробегом и может быть вызвано износом дорожки, по которой перемещается ползунок реостата. В результате износа на витках образуются углубления, в результате чего, контакты ползунка при движении касаются не каждого витка обмотки, а это приводит к колебаниям стрелки указателя уровня топлива.
Одной из причин, по которой стрелка указателя уровня топлива лежит на нуле, становится плохой контакт массового провода. В результате чего, обесточивается данная электрическая цепь. Для того чтобы устранить эту неисправность нужно ключом на 10 подтянуть болт крепления «массы», расположенный под ручником. Также указатель уровня топлива не будет давать показания, если поплавок стал негерметичным и из него вышел воздух, а заполнившись бензином, он ушёл в крайнее нижнее положение, что соответствует нулевому положению стрелки указателя уровня топлива.
Не нашли интересующую Вас информацию? на нашем форуме.
Рекомендуем прочитать:
Ваз 2108 карбюратор провалы при нажатии на газ
Как поменять лягушку на ваз 2107, причины неисправности, где находится датчик
Как снять подсветку багажника ваз 2115
Какой бензин лучше для ваз 2114
Как снять поддон на ваз 2107
Автоподсос на ваз 2109 карбюратор, что это такое, как установить и настроить
Установка гидроусилителя на ваз 2107
Ваз 2114 провод концевика двери
Причины неисправности
Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:
- Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
- Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
- Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
- Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
- Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
- Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
- Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
- Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
- Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
- У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
- Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
- У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.
Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.
Контроль уровня топлива в баке, новый способ обмана.
Экономия топлива на предприятии дает видимый результат при использовании качественных систем мониторинга транспорта и контроля топлива, пока водители не придумают новый способ обмана контроля топлива или передвижения.
Речь пойдет он наглой выходке водителей строительной компании нашего клиента.
Однажды рано утром, в нашу компанию позвонил человек следящий за работоспособностью системы мониторинга автотранспорта в этой компании и обратился с проблемой:
— Не работают датчики топлива на нескольких машинах, заменяю на рабочий через некоторое время снова в графике топливо показывает неправильно.
И что же показывалось на графике топлива спросите Вы. — А то что уровень топлива в определенный момент в определенном месте, перестал показывать понижение графика топлива хотя машина продолжала ехать и проезжала приличные расстояния но уровень больше не опускался. Странно то что уровень топлива останавливался не на максимуме и не на минимуме, а чуть выше центра графика. Посоветовал проверить датчик уровня топлива, и перенастроить его или даже на время заменить, но на этих машинах через некоторое время вновь происходила подобная аномалия.
Затем предложил проверить работу датчика вытащив его из бака и засунуть обратно, по сути должен произойти слив а затем заправка, и так и произошло результат на графике (рис 1, метка А). Уровень опустился до нуля, но как? Ведь все предыдущие дни он не работал, и после стоянки в том же определенном месте (рис 1, метка B) уровень на графике снова застыл и не опускался ниже определенной метки (рис 1, метка С).
рис 1
Это направило некие подозрения на группу водителей, и сотрудники компании занимающиеся обслуживанием системы мониторинга начали проверять датчик контроля топлива на вмешательство в его работу. Но проверки не дали результатов все было по стандарту и датчик после проверки оказался рабочий. Но смотря на графики и данные GPS было понятно что что то не так, и еще эта точка на карте в которой водители постоянно останавливались.
После очередного разговора по телефону, сотрудники компании отправились проверять датчики снова, они при проверке все оказывались рабочие. И тут случайно была замечена леска на краю отверстия для расположения датчика топлива, потянув за неё показалась маленькая пластиковая трубочка и всё стало ясно.
Водители наглым образом водили всех за нос нагло посмеиваясь, но теперь то уж когда по вине одного неосторожного они все попались то вкус горечи еще долго будет сопровождать их. Разберем в чем же было дело и почему же этот обман так трудно было обнаружить
Разберем в чем же было дело и почему же этот обман так трудно было обнаружить.
Дело в том что устройство приспособления для обмана было достаточно просто в изготовлении и хорошо маскирующееся. Бралась обыкновенная водопроводная пластиковая трубка и укорачивалась до необходимой длинны (обычно чуть выше половины высоты бака), снизу ставилась заглушка. И когда водитель останавливался в своем любимом месте он просто вытаскивал датчик топлива, одевал на него трубку и опускал всё это дело назад в бак. И так как трубка заполнялась топливом, при расходе топлива во время поездки уровень опускался в баке, а в трубке (в которую был погружен датчик своим измерительным элементом) уровень топлива оставался неизменным (рис 2, метка B), и это объясняет то что когда заполняли полный бак то датчик показывал что бак полон.
рис 2
И так же сотрудники компании предоставили нам две фотографии данного рукоделия своих водителей.
рис 3
Как функционирует прибор?
Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:
- поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
- датчик бензина – потенциометр (иначе – реостат) рычажного типа;
- стрелка указателя со шкалой;
- соединительные провода.
Во многих современных автомобилях к системе подключен электронный блок управления.
Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:
- Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
- При перемещении поплавка с рычагом сопротивление потенциометра меняется.
- Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.
Nissan Pathfinder YD25 R51M
Да здравствует разум, да сгинет маразм!
указатель уровня в баке — что подразумевается под этим?
Земляк! Однозначно залезь в бак. Точ в точ было на Эскудо. Поставил контрактный уровнемер и всё О,кей!
Заодно и сеточки фильтрующие промоешь! Обязательно отпишись чё по чём с сетками? Где заправляешься?
медленно она у меня поднималась только однажды — когда я заправился на заглушенном двигателе. залился под пробку, завожусь, а стрелка на ноле. минут 10-15 ползла вверх
Вариан 100%- поддерживаю!
