Навеска на мтз 82: виды, устройство, принцип работы

Типы и устройство навески

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

• наружного рычага;
• кронштейна поворотного вала;
• верхней тяги;
• раскоса;
• нижней тяги;
• проушины;
• стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

• для подготовки почвы к посадке;
• для ухода за урожаем;
• для сбора урожая.

Для подготовки почвы

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

1. Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
2. Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Приспособления, облегчающие посадку урожая

Оборудование, которое упрощает посадку зерновых и овощных культур:

1. Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
2. Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
3. Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Инструкция по эксплуатации

Эксплуатация узлов не вызывает каких-либо сложностей, что обусловлено простотой использования гидравлического механизма трактора. В некоторых случаях может потребоваться правильная регулировка узла, что позволит сделать его использование эффективным и безопасным.

Регулировка осуществляется посредством изменения длины раскосов, а также тяги. С помощью первых удается отрегулировать поперечное расположение оборудования, а с помощью центральной тяги — продольное. Поскольку масса большинства разновидностей навесного оборудования, используемого с тракторами данной серии, является внушительной, механизм периодически провисает. Исправить подобную ситуацию можно посредством специального механизма фиксации, который монтируется непосредственно на кронштейн цилиндра и позволяет надежно закрепить его положение.

Кун для Беларус МТЗ-82

Советуем к прочтению другие наши статьи

• Культиватор сплошной обработки
• Культиватор Viking 585
• Сеялка John Deere 455
• Плуг ПЛН

Самым простым и распространенным видом специального навесного оборудования, безусловно, можно назвать КУН на МТЗ-82. КУН — это копновоз универсальный навесной, по сути являющийся тракторным фронтальным гидравлическим погрузчиком для перемещения, подъёма и опускания различных габаритных грузов. КУН на на тракторе МТЗ-82 используется не только для перемещения и складирования сена, но так же для транспортировки сыпучих и объемных грузов. Их модернизируют и изготавливают самостоятельно, ярким представителем тюнингованного КУНа является ковш.

Фото МТЗ 82 с КУНом

В качестве КУНа чаще всего на МТЗ — 82 навешивается устройство ПКУ — 0.8, основные технические характеристики следующие:

1. масса поднимаемых грузов до 800 килограммов;
2. высотный потолок подъёма до 3.5 метров;
3. масса навесного погрузчика до 700 кг;
4. максимальная скорость передвижения с грузом до 20 км/ч.

Как сделать своими руками

Если у вас нет дополнительных денежных средств для приобретения навесного оборудования, то вполне возможно сделать все самостоятельно. О том как выглядит Т 70с, можно увидеть из статьи.

Если вам необходим плуг, то сделать его можно, используя старые конные плуги. Конечно, размеры будут немного отличаться, однако такие приспособления также отличаются своей эффективной работой.

На видео – навесное оборудование на мтз 82 своими руками:

Для производства поперечных граблей для сена можно использовать грабли и угольщик заводского типа. Их прикрепить к раме. К поперченной трубе приварены ступица и колеса. Посредине установлен швеллер, а на нем гидроцилиндр. Именно он и будет производить подъем и опускание граблей.

О том как выглядит модель Челленджер, указано в данной ссылке.

Навесное оборудование – это необходимая в хозяйстве вещь. Чтобы трактор смог полноценно выполнять поставленные перед ним задачи, необходимо максимально комфортно организовать весь процесс работ. Порой, чтобы справиться с возникшей проблемой и используют навесное оборудование различного типа. Кроме этого, совсем не обязательно его приобретать, ведь сегодня все можно сделать своими руками, используя подручные средства. В других наших статьях вы можете ознакомится с самоходным опрыскивателем.

А какое навесное оборудование для МТЗ 82 используете вы?

Сборка конструкции

Для создания грейдера на МТЗ-82, как показано на фото, понадобится сталь толщиной порядка 8 мм и металлические трубы диаметром не менее 70 мм. Стальной лист разрезают вдоль ближе к краю, примерно на 1/3 от центра. Это позволит придать отвалу оптимальную форму.

Для того чтобы своими руками установить тракторный отвал необходимо следовать следующим инструкциям:

1. Для начала следует создать две опоры, которые будут соединены металлической поперечиной. Эта конструкция будет закреплена к лонжеронам посредством болтового соединения. Также к опорам необходимо приварить пластины с ребром жесткости и шарнирным соединением внизу.
2. К месту крепления шарниров посредством сварного соединения устанавливается треугольная связь, фиксируемая внизу на тракторной раме. Это позволит существенно увеличить устойчивость лопаты. К поперечной балке, которая соединяет опоры, требуется приварить спереди шарнир, соединяемый впоследствии с гидравлическим цилиндром.
3. После, из двух балок сваривается полу-рама, имеющая форму треугольника, и к вершине которого крепится подъемный гидроцилиндр тракторного отвала. В середине обеих балок с наружной стороны устанавливается по одному шарниру.
4. Грейдер при помощи двух шарниров устанавливается и фиксируется на полу-раме. Первый шарнир должен находиться на уровне крепления гидравлического цилиндра, а второй – на специальной опоре расположенной на 20 см выше.
5. Теперь нужно установить и закрепить гидравлические цилиндры, которые желательно расположить параллельно подрамнику, поскольку максимальная нагрузка придется как раз на нижнюю часть отвала. Отвал разделен на две части с центром на шарнирах расположенных на полу-раме. На каждой половине в 1/3 от центра устанавливается крепление для гидравлических цилиндров.

Если же не планируется менять положение грейдера, то вместо гидроцилиндров можно использовать две трубы, жестко привариваемые к лопате и полу-раме в местах крепления шарниров.

Устройство и принцип действия навески

Гидравлическая навесная система на трактор предназначена не только для сцепления с дополнительными агрегатами, но и для передачи мощности от двигателя к оборудованию. Также с ее помощью поднимается и опускается назад в землю плуг или другие устройства. Поэтому навеска напрямую соединена с гидравлической системой и ведущим мостом трактора.

Схема укладки первого яруса навески

Типы навесок на МТЗ

По типу размещения навесного механизма относительно сельскохозяйственной машины, выделяются четыре типа механизмов:

1. Универсальный задний навесной механизм. С его помощью машина агрегатируется большей частью экскаваторного оборудования, такого как косилки, посевные машины, отвалы и устройства для уборки улиц.
2. Передняя (фронтальная) навеска. Имеет такую же конструкцию, как механизм, установленный на задней части трактора. Фронтальный навесной механизм рассчитан на сцепку с жатками, фронтальными грейдерными ковшами, косилками, опрыскивателями и машинами для очистки от снега.
3. Боковой навесной механизм. Используется для работы с кусторезным оборудованием и косилками однобрусного типа. Соединение проводится с помощью универсальных сцепок, которыми комплектуется машина.
4. Индивидуальные навесные системы. Используется такой механизм в том случае, когда универсальные навески не подходят. Например, если будет навешиваться оборудование, изначально рассчитанное на другие модели тракторов.

Из чего состоит задняя навеска МТЗ?

Конструкция навески МТЗ 82 достаточно простая. Состоит устройство из:

• двух горизонтальных тяг, соединенных металлическим стержнем;
• сверху к тягам с помощью специальных вилок крепятся раскосы;
• с помощью подъемного рычага раскосы фиксируются на валу подъемного рычага;
• подъемный рычаг одной стороной фиксируется на шток гидроцилиндра, а второй стороной соединен с верхней центральной тягой, которая обеспечивает передачу мощности на агрегаты.

Отдельные варианты навески на МТЗ 82 оснащены продольными тягами с удлинителями. Удлинители посредством шарниров соединяются с задним мостом. Навесное оборудование для трактора мтз фиксируется на шарнирах в конце продольных тяг устройства и на шарнире центральной тяги. Это называется трехточечной сцепкой.

Комплектация задней навески на МТЗ 82

Используется также и вариант с двухточечной сцепкой. Она используется в случае использования плугов, которые двигаются по кривой линии в толще грунта. В соответствии с этим отпадает необходимость в жесткой фиксации устройства. А значит центральная тяга не используется.

При активации гидравлической системы, шток цилиндра втягивается. Он воздействует на поворотный рычаг, и через него на вал подъемного рычага. Данная манипуляция задействует раскосы навески, которые поднимают тяги вверх, а вместе с ними и подсоединенный агрегат. Чтобы тяги не перемещались в горизонтальной плоскости во время подъема, они внатяжку фиксируются цепями, которые укреплены на стальном стержне, соединяющем тяги между собой.

Агрегаты, соединенные с тракторами МТЗ посредством сцепки, как правило, работают на неровных участках поля. Чтобы обеспечить стабильность работы устройствам в этом случае увеличивается диапазон вертикально-поперечного движения подсоединенной машины относительно остова трактора. Осуществляется это путем соединения раскосов с тягами через пазы вилок. Вилки раскосов фиксируются на тягах отверстием вперед, так, чтобы раскосы свободно двигались внутри пазов, а пальцы в конце тяг не мешали им.

Конструкция навески тракторов BELARUS-80 и 82

Используемая на тракторной технике МТЗ раздельно-агрегатная универсальная гидронавесная система состоит из:

• Создающего давление рабочей жидкости масляного насоса;
• Регулирующего подачу рабочей жидкости в гидравлические приводы навесного устройства распределителя;
• Двухсторонних гидравлических силовых приводов навески, обеспечивающих вертикальное и горизонтальное перемещение агрегируемых механизмов;
• Емкости для рабочей жидкости (масла);
• Универсального подъемно-навесного устройства;
• Оснащенных запорными и разрывными устройствами маслопроводных сетей;
• Устанавливаемых на BELARUS-80 и 82 гидроувеличителей сцепной нагрузки и регуляторов глубины возделывания почвы.

Модели погрузчиков

Сегодня многие предприятия изготавливают погрузчики для МТЗ-82. Многие из них не отличаются друг от друга многим, лишь комплектом поставки.

На переднюю часть и заднюю часть:

• ПФ-1;
• ПКУ-0.8;
• КУН погрузчик -08;
• ПБМ-1200;
• ПН-0,5;
• ПНУ-1,2.
• вилочный погрузчик на МТЗ.

Главное достоинство погрузчика — быстрая и простая установка

Фронтальный

Самым распространенным фронтальным погрузчиком является ПФ-1. В нем используются гидравлические цилиндры в количестве 2 шт. Конструкционно он состоит из несущей рамы и рабочих элементов. Благодаря этому устройство хорошо фиксируется к трактору и выполняет сложные задачи без риска опрокидывания.

Такое крепление значительно увеличивает баланс трактора и позволяет работать с большими грузами, без риска перевернуться. Оптимальный вариант для МТЗ-82 из-за универсальности, надежности и доступности.

Оснастка может работать с грузами, имеющими вес до 1 т. При этом вес -900 кг. Возможность выдвигать стрелу на 3,5 метра значительно расширяет возможности трактора. Трактор, на который установлен агрегат, может разгоняться до 20 км/ч. Б/у купить можно за 100 тыс. руб.

На заднюю навеску

В качестве погрузчика грейферного на базе МТЗ-82 на заднюю навеску рассмотрим ПКУ-08. Данное устройство отличается компактностью и эргономичностью. Вес снаряжения не превышает 700 кг. Установка на полураму снижает безопасность работы с устройством. При перегрузке возможно опрокидывание трактора.

Максимально допустимое количество груза, которое можно перемещать с помощью ПКУ-08 – всего 800 кг. Стрела может выдвигаться на 3,5 м. Скорость перемещения на тракторе погрузчиком не превышает 20 км/ч. Купить его можно за небольшую цену, около 120 тыс. рублей.

Устранение неисправностей

Основные неполадки заключаются в износе шарнирных соединений раскосов и планок, а также в шлицевых соединениях поворотного вала и рычагов подъёма. Увеличенные зазоры не позволяют зафиксировать конструкцию в нужном положении, усложняют процесс регулировки при настройке глубины обработки и точности хода рабочих органов, навешиваемых сельхоз. машин. Устранение увеличенных люфтов в сочленениях достигается заменой изношенных деталей. В отдельных случаях применяют наварку и последующую слесарную обработку изношенных поверхностей до нужных размеров.

https://youtube.com/watch?v=JIRXHgz761c

Обслуживание конструкции заключается в смазке поворотного вала через штатные маслёнки, в контроле целостности деталей, а также в регулярной проверке надёжности шарнирных и резьбовых соединений.

Причины опускания навески

Причиной являются неполадки в работе гидросистемы трактора. Кроме обычной течи масла из системы одной из основных причин есть износ уплотнителей поршня и штока силового цилиндра навески. Выработка в уплотнениях узла позволяет перетекать маслу из полости подъёма в полость опускания и шток цилиндра изменяет своё положение опуская навеску. Второй причиной опускания являются неполадки в работе гидрораспределителя в результате попадания мусора или общего загрязнения. Если промывка не устраняет причину — узел отправляют в ремонт.

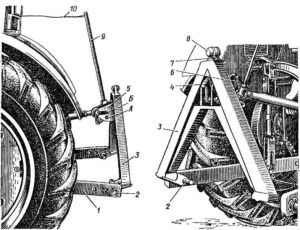

Автоматическая сцепка СА 1 (Треугольник)

Приспособление для автоматического навешивания машин на МТЗ 80(82) «Автосцепка СА 1» ( так называемый — «треугольник»), присоединяется тремя точками к навеске — двумя шарнирами концов нижних продольных планок и центральной тяги. Контактная соединительная часть СА 1 выполнена из металлического профиля в форме треугольника. Фиксация осуществляется пружинным замком с защёлкой. При навешивании треугольник входит своим профилем во внутренний профиль треугольника навешиваемой машины. Верхним направляющим углом 8 устройство при соединении совмещает отверстие наружного треугольника с подпружиненной защёлкой 4 треугольника на тракторе. При совпадении защёлка закрывается в автоматическом режиме под действием пружины. Для отсоединения навешенного устройства отжимают рычаг фиксатора 9 и выводят треугольник 3 из зацепления опусканием навески. Привод рычага управления замком сцепного устройства выводят с помощью троса 10 к месту водителя для обеспечения работы без посторонней помощи.

Устройство СА 1 является универсальным и применяется в навесных системах тракторов разных марок.

Навеска МТЗ 82(80) имеет аналогичную конструкцию всех колёсных тракторов семейства МТЗ и универсально-пропашных машин марок ЮМЗ -6, Т-40, Т-25. Дополнительно навеска современных тракторов может оснащается тягово-сцепным устройством лифтового типа, а также прицепными устройствами различных конструкций. Гусеничные трактора оборудованы усиленной навеской с возможностью двух и трёх точечного соединения навески с трактором.

Схемы установки агрегируемого оборудования

При агрегировании тракторных машин с навесными устройствами используется трехточечный и двухточечный вариант навески.

В зависимости от тяговой группы трактора используются следующие схемы соединения рабочих устройств с тракторной навеской:

При использовании двухточечного варианта навески передние концы нижних тяг соединяются в одной точке и агрегируемое оборудование опирается на трактор в двух точках. При таком типе соединения кинематика агрегируемого навесного оборудования полностью совпадает с траекторией движения прицепного устройства.

Двухточечное навесное соединение используется для агрегирования плугов, работа которых сопровождается криволинейным перемещением находящихся глубоко в земле рабочих элементов.

Обеспечивающая большую устойчивость агрегируемого оборудования в горизонтальной плоскости трехточечная схема соединения применяется для агрегирования широкозахватных сельскохозяйственных механизмов, землеройных, снегоочистительных и щеточных устройств и т. д.

Фото отвала на мтз своими руками

• Дробилка для зерна своими руками: виды, принцип работы и советы как и из чего сделать эффективную дробилку (85 фото)

• Крепление на лыжи своими руками: монтаж и советы как установить правильно различные виды креплений (115 фото и видео)

• Как сделать замок своими руками: постройка декоративных средневековых замков и крепостей (110 фото)

• Как сделать лыжи своими руками: выбор материалов и технология изготовления лыж в домашних условиях (105 фото и видео)

• Ловушка для тараканов своими руками: варианты, эффективные идеи! Принцип работы ловушек для тараканов, типы — клеевая, ультразвуковые, электрические, электростатическая, ядовитые

• Как сделать печь на отработке: чертежи, принцип работы и постройка простых и эффективных печей (видео + фото)

Читайте здесь — Пескоструйный аппарат своими руками: как самостоятельно построить устройство для очистки. Лучшие конструкции и советы как сделать пескоструйный аппарат (95 фото + видео)

Помогите сайту, сделайте репост

Использование задней и передней подвески BELARUS 8082 при агрегировании с различными видами оборудования

Агрегирование МТЗ-80 и 82 с навесным, прицепным и полуприцепным оборудованием обеспечивается состоящей из трехточечного гидравлического раздельно-агрегатного механизма и устройства отбора мощности задней навеской, передней навесной оснасткой и гидравлической системой трактора, оснащенной унифицированными соединителями.

Выбор передней или задней навески трактора для установки агрегируемых устройств зависит от:

• конструктивных особенностей оборудования, в частности, от способа агрегирования – прицепные или навесные устройства;
• используемого рабочими механизмами агрегируемого оборудования принципа действия;
• необходимого уровня визуального контроля оператора за выполняемыми агрегатами операциями;
• скорости и направления перемещения базового шасси при работе оборудования.

Для производимых при неподвижном базовом шасси работ чаще используется установка агрегируемых устройств на задней навеске трактора с разделением управления движением и подсоединенными механизмами путем создания отдельных управляющих постов. Такие схемы применяются в навесных одноковшовых и цепочных экскаваторных комплексах и бурильных установках.

Большинство почвообрабатывающих сельскохозяйственных механизмов с рабочими органами, выполняющими возделывание земли при перемещении базовой машины, закрепляются на заднем навесном устройстве базового шасси. Заднее расположение агрегируемого оборудования характерно для плужных, бороновальных, посевных и культиваторных комплексов, для которых трактор является источником тягового усилия, приводящего в действие их рабочие элементы. Такое размещение рабочих механизмов объясняется также спецификой проведения почвообрабатывающих операций, во время проведения которых расположение трактора впереди производящих возделывание почвы рабочих органов является наиболее целесообразным.

Для агрегирования уборочной техники применяется как расположение рабочих механизмов на передней навеске, так и соединение располагающихся при выполнении работ сбоку от движущейся базовой платформы рабочих органов уборочных машин с задним навесным устройством трактора. Так, жатки и косилки прицепного типа устанавливаются исключительно на заднем навесном устройстве трактора, а навесные уборочные агрегаты могут базироваться как в кормовой части трактора, так и на его фронтальной навеске.

Установка рабочих механизмов на передней навеске тракторного тягача используется при выполнении сопровождающихся движением базового шасси и требующих высокого уровня визуального контроля со стороны оператора операций — планировании грунта, перемещении сыпучих материалов, расчистке снега, погрузке и выгрузке различных материалов и продукции.

Прицепные и полуприцепные транспортные платформы соединяются с кормовой навеской трактора, выполняющего при работе с ними функцию тягача, с использованием специальных сцепочных механизмов.

Существуют также варианты одновременной установки нескольких агрегируемых устройств на передней и задней навеске тракторной машины. Примером такого агрегирования могут служить различные комбинации отвальных, экскаваторных, погрузочных, транспортных, бурильных и других устройств, объединенных в составе одного многофункционального механизированного комплекса – экскаваторно-бульдозерные машины, отвально-погрузочные устройства, снегоочистительные плужные механизмы со щеточным оборудованием, бурильные комплексы, оснащенные подъемными устройствами для установки в скважины свайных и опорных конструкций и т.д.

Большинство устанавливаемых на передней или задней навеске тракторов МТЗ-80 и 82 устройств соединяются с выводами гидравлической системы базового шасси, обеспечивающей выполнение ряда функций, основными, среди которых являются:

• Приведение в действие рабочих органов агрегируемых устройств;
• Вертикальное и горизонтальное перемещение оборудования, в том числе и перевод агрегатов в транспортное и рабочее положение.

2 Навесные устройства, используемые с навеской МТЗ

Ассортимент навесного оборудования для МТЗ 82 на рынке постоянно растет. Он включает в себя не только разработки отечественных производителей, но и зарубежное оборудование, оснащенное универсальными сцепами. К основным навесным устройствам относятся:

1. Экскаваторный ковш со стрелой. Отдельные модели оборудуются сменными рабочими органами, среди которых вилочный захват для сена и бревен. Устройство фиксируется как на задней, так и на передней навесках трактора. Импортные модели могут оборудоваться дополнительными опорами возле сцепа стрелы.
2. Фронтальный отвал. Фиксируется трехточечной сцепкой на переднюю навеску. Используется отвал для расчистки строительных площадок и территорий от снега, грунта и песка. Также можно использовать для очистки дорог в комплекте с дорожной щеткой. Ширина ковша составляет не менее 2,5 м. Возможен также поворот ковша в сторону на угол до 30 градусов.
3. Погрузчик на фронтальную навесную систему. Используется для погрузки на машины сыпучих грунтов, контейнеров (вилочный рабочий орган), а также для скирдования сена. Ковш монтируется на раму с гидроцилиндрами.
4. Дорожная щетка. Фиксируется на заднем навесном механизме трактора. Представляет собой прямоугольную раму с роликом, на котором расположен барабан с щетиной. Ширина захвата устройства начинается с 1,8 м. Масса до 400 кг.
5. Барабанные фрезы. Используются устройства для ремонта дорог и вспашки верхних слоев почвы. Барабан с приводом фиксируется напрямую к шарнирам тяг, без дополнительной рамы. Ширина обработки составляет не менее 400 мм. Производительность оборудования до 2000 м2 за одну смену.

Передний и задний навесные ковши на МТЗ 82

Также для упрощения землеройных работ, на рынке возможно приобрести шнековый бур. Соединяется с трактором посредством трехточечного сцепа и подключения к гидравлической системе. При необходимости бур увеличивается специальным удлинителем.

2.1 Возможные неисправности навески и способы их устранения

Использованию навесного механизма сопутствуют высокие нагрузки на рабочие органы устройства. Как следствие, возможны поломки отдельных агрегатов и комплектующих, что приводит к характерным неисправностям. Особенно это касается гидравлической составляющей системы.

Одной из неисправностей навески является то, что оборудование не поднимается. Основные причины неисправности следующие:

1. Слишком высокая температура жидкости в системе (от 70 градусов и выше). Исправить положение можно, заглушив на время остывания мотор.
2. Жидкость в гидроаккумуляторе и каналах системы упала выше минимальной отметки. Заполнить приемную емкость.
3. Сломан насос гидравлической системы. Проблема кроется либо в самом насосе, либо в системе запуска. Нужно отрегулировать неисправный компонент.

Также возможен вариант, когда навесное оборудование застыло в верхнем положении и не опускается вниз. Причинами этого может быть:

Передняя навеска МТЗ 82

1. Температура масла в системе ниже показателя 30 градусов. Прогреть мотор и поднять температуру.
2. Золотник распределителя не функционирует. Разбирается распределитель и устраняется причина заклинивания.

Замедленный темп движения оборудования также является неисправностью и имеет такие причины:

1. Количество масла упало ниже минимальной отметки. Пополнить запасы рабочей жидкости.
2. Вес используемого устройства слишком большой. Это является одной из основных причин, когда оператор трактора неопытен и не ознакомился с рабочими характеристиками устройства. В этом случае следует немедленно заменить рабочий инструмент. Дальнейшее использование оборудования может привести к более серьезной поломке.
3. Рабочая жидкость расходуется слишком быстро. В этом случае необходимо заменить насосное оборудование в системе.

Также к частым поломкам навесной системы относится повреждение или деформация каналов для масла. В результате этого ход рабочей жидкости затрудняется, повышается давление в системе и температура. Чтобы исправить положение, поврежденные каналы удаляются, а на их место устанавливается новая магистраль.
