Устанавливаем гбо 4 поколения своими руками

Основные причины неисправностей

Чуть ниже мы выделим основные причины неисправности гбо 4 поколения, которые встречаются довольно часто, но в первую очередь, прежде чем искать причины именно в газовой установке, следует убедиться, что на бензине автомобиль работает стабильно.

Причины нестабильной работы ГБО не всегда связаны с газом, для начала обратите внимание на такие узлы автомобиля как свечи зажигания и провода высокого напряжения. Довольно часто эти элементы влияют на не корректную работу и приводят к тому, что автомобиль, оснащенный гбо 4 поколения, глохнет или теряет мощность

Плавают обороты двигателя на ГБО

Выделяют несколько причин почему двигатель при работе на гбо не держит холостые обороты:

• Первым делам нужно исключить электрическую составляющую (свечи зажигания и высоковольтные провода);
• Если Вы не меняли газовые фильтры более 10 000 км, следует произвести их замену.

Обратите внимание на статью: Замена газовых фильтров на ГБО 4 поколения своими руками. В статье подробно описана пошаговая процедура замены фильтров с фото и видео материалами

• Третья причина может крыться в износе, загрязнении, не правильной калибровке или вовсе не верно подобранных форсунках.
• Причиной может быть и износ самого редуктора-испарителя.

Еще несколько причин того, почему на гбо 4 плавают обороты, мы описывали в этой статье.

Потеря мощности двигателя при работе на ГБО

1. Проблема с газовыми форсунками (загрязнение, износ). Если чистка форсунок не помогла, скорее всего придется воспользоваться рем. комплектом или произвести замену. Довольно маловероятна причина того, что произошла раскалибровка форсунок. Такая причина может иметь место после установки новых деталей и по прошествии одной — двух тысяч километров пути. В таком случае нужно произвести калибровку.
2. Редуктор-испаритель может плохо прогреваться, и как следствие не давать нужного для работы давления. Обязательно проверьте уровень охлаждающей жидкости и возможные воздушные пробки в системе охлаждения.
3. Датчик кислорода при выходе из строя может влиять на потерю мощности двигателя при работе на газу. Скорее всего при выходе из строя лямбда – зонда на панели приборов будет гореть надпись «Check engine».
4. Воздушный фильтр.
5. Подсос воздуха, в следствия износа резиновых патрубок или не герметичности соединений.
6. Маловероятной кажется причина забитых газовых магистралей, но при качестве газа на наших АЗС она также вполне возможна.

https://youtube.com/watch?v=ZD4yBUYM4Jw

Двигатель не переключается с бензина на газ

Если машина на газу переключается на бензин, или вовсе не происходит автоматического перехода на газ, можно выделить несколько причин:

• Неисправность датчика температуры, который расположен в газовом редукторе.
• Недостаточный обогрев редуктора (возможные причины – низкий уровень охлаждающей жидкости в системе, воздушная пробка, замерзание охлаждающей жидкости при низкой отрицательной температуре воздуха).

Более подробно о проблеме не переключения с бензина на газ читайте здесь.

Перерасход газа

Для того чтобы понимать имеет ли место перерасход газа, следует рассчитать, какой расход для Вашего автомобиля является оптимальным. В статье о расходе газа автомобилями ланос и сенс мы подробно описывали как рассчитать норму потребления газа в летний и зимний период времени.

• Повышенный расход газа может быть вызван несколькими факторами, а именно:
• Изношенные, загрязненные или не верно откалиброванные газовые форсунки.
• Забитый или загрязненный воздушный фильтр.
• Проблемы с редуктором (не достаточно прогревается, физический износ, требует регулировки).
• Не работает датчик кислорода.

Повышенный расход газа

Такое может случиться по следующим причинам:

• Засорился воздушный фильтр двигателя.
• Газовый редуктор создает ненормальное давление.
• Редуктор работает некорректно из-за морозов, недостаточно прогрет.
• Нет правильной настройки редуктора.
• Неправильно подобрана калибровка на штуцерах форсунок.

И здесь может быть общая причина для многих проблем — неисправность лямба-зонда.

Самое критичное — двигатель не запускается совсем или глохнет при переключении с бензина на газ.

Все вышеперечисленные неполадки ГБО могут стать причиной провалов во время перегазовки. При нажатии педали акселератора должно увеличиваться поступление топлива в камеру сгорания, но топлива недостаточно из-за неполадок. Двигатель глохнет. Если отпустить педаль, на небольших оборотах двигатель работает нормально. Это явный признак проблем с подачей топлива через ГБО.

Точная настройка(Online-настройка)

После удачного завершения самонастройки можно переходить к точному конфигурированию топливной карты.

Коррекция топлива:

Установите ODB адаптер в диагностическую колодку автомобиля, подключитесь к нему через Bluetooth с вашего телефона, используя Torque(или аналогичную программу). Выведите на дисплей информацию в виде графика о долгосрочной и краткосрочной коррекции. Суть этих параметров заключается в корректировке топлива. Если возникает какая-то ситуация, когда в двигатель подается слишком бедная или слишком богатая смесь, то время открытия форсунок компенсируется этим коэффициентом. Например забитые форсунки, обеднят смесь и коэффициент коррекции вырастет. Как правило этот параметр не может выходить за пределы ± 25%. Если проблема смеси наблюдается слишком долго, краткосрочная коррекция заносится в долгосрочную.

Во время настройки ГБО нам будет необходимо сверяться с коэффициентами коррекции топлива на бензине и газе и «прижимать» газовую корректировку к бензиновой на разных режимах работы.

Алгоритм настройки:

Настройку лучше всего производить вдвоем. Водитель и настройщик. Выбирается более-менее ровный участок дороги, на котором продолжительное время можно поддерживать одинаковые обороты двигателя.

Каждая из ячеек в топливной карте соответствует времени открытия форсунки за 20 мс. Каждая форсунка 8-ибитная, а значит имеет 256 временных уровней. 0-минимальное значение, означает, что форсунка закрыта, 255 максимальное значение, означает, что форсунка открыта полное время.

Имеет смысл производить настройку только на рабочих режимах, скажем если вы не «крутите» двигатель более 4500, то нет смысла настраивать карту выше. Настройка осуществляется поэтапно, на каждом этапе увеличиваются обороты двигателя на 500 об/мин. Автомобиль движется продолжительное время на настраиваемых оборотах.

Приступаем к настройке:

В программе Lovato Easy Fast перейдите в раздел «Конфигурация» во вкладку «Карта».

1. Включается подача бензина(кнопкой в программе)
2. Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
3. На этих оборотах через ODB считываются коэффициенты коррекции.
4. Включается газ(кнопкой в программе)
5. Снова считываются коэффициенты коррекции.
6. Настраивается ячейка под точкой на топливной карте. Если коэффициент коррекции слишком большой, значение ячейки уменьшается, если маленький увеличивается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).

   ГБО lovato карта топливной коррекции

7. Процесс настройки повторяется на разных оборотах и разных нагрузках(например, движение в гору).

После настройки карта осматривается на наличие резких перепадов в режимах. Хорошо настроенная карта плавная, т.е. соседние ячейки не сильно отличаются по значению. Если есть неравномерные выпады, рекомендую «выпрямить» область вокруг них вручную.

Если все настроено правильно, вы получите минимальный расход газа и максимальную тягу.

Изготовление кабеля ГБО

Что потребуется для настройки ГБО?

• кабель ГБО (его-то мы и будем делать)
• драйвер кабеля ГБО
• ноутбук с временем автономной работы около 2-х часов
• программа Lovato Easy Fast
• obd-адаптер
• мобильный телефон с bluetooth программой Torque или ODB Doctor
• прочитайте статью о сути настройки ГБО Ловато

Итак, на наше авто уже установлено ГБО 4 поколения, требуется произвести его настройку. Начнем с разъема, его можно найти неподалеку от блока ГБО. Он спрятан под черным колпачком и выглядит как показано ниже. Именно к нему мы и будем подключаться.

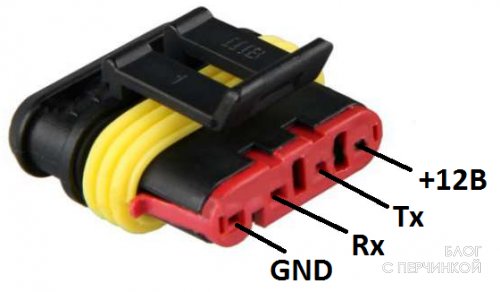

Распиновка разъёма Lovato

• GND (масса)
• Rx (прием данных)
• Tx (передача данных)
• +12 (питание, нам не пригодится)

Правильное подключение кабеля ГБО к разъёму:

В интернете приведено 2 вида распиновок этого кабеля и они противоречат друг другу. Если бы у меня тогда под рукой был вольтметр, пошел Ва-Банк:) Как оказалось, если перепутать и подключить массу кабеля ГБО на +12 разъема — ничего страшного не происходит, но лучше так не ошибаться. Rx и Tx можно путать местами. Rx и Тx адаптера должны быть подключены к Tx и Rx ГБО соответственно, т.е. перекрестно. Абсолютно понятно, что работать кабель будет, только после правильного подключения всех пинов.

Наш кабель	Разъём блока ГБО
GND	GND
Rx	Tx
Tx	Rx
нет	+12

Где взять преобразователь USB→UART?

Вы можете удивиться, но дата-кабель, ценой около 100$, можно изготовить самостоятельно за 3$. По факту, этот кабель не что иное, как USB→UART адаптер со специальными уровнями TTL. С этой задачей прекрасно справляется микросхема PL2303HX:

• Можно заказать преобразователь на чипе PL2303HX на AliExpress, ориентировочный ценник 0.85$.

Китайский преобразователь USB в UART.

Дата кабель от старого сотового телефона.

Для подключения к разъему ГБО Lovato очень удобно использовать DIP-штырьки, купить можно в любом магазине радиодеталей или заказать с AliExpress, их можно ломать и использовать по одному.

Планка пинов для DIP-монтажа.

Припаяйте провода к этим штырькам и вашему адаптеру. Рекомендую сделать провода достаточно длинными, что бы можно было конфигурировать ГБО из салона авто, это требуется для онлайн-настройки, об этом позже.

В итоге, у нас должен получится примерно такой кабель:

Самодельный кабель для ГБО.

Работает ли наш кабель? Последние тесты.

Для работы адаптера устанавливаем драйвер (скачать можно с сайта разработчика микросхемы Profilic PL2303HX). Если вы используете пиратскую версию микросхемы, драйвера установятся, но не будут работать, эта проблема реашается установкой драйвера более ранней версии(скачать можно в конце статьи). Проверить работоспособность свежесобранного кабеля можно программой Com Port Toolkit. Рабочая программа условно делится на две части: левая панель передача, правая прием.

Замкните между собой контакты Rx и Tx, таким образом, все что вы отправите через этот кабель, будет сразу же им принято. В левой панели Com Port Toolkit

попробуйте отправить несколько байт, если в правом окне отобразятся эти же байты, значит кабель исправен.

Описание продукции

Блок управления Digitronic 3d s power устанавливают на авто с бензиновыми 1, 2, 4, 6, 8 цилиндровыми ДВС.

Микропроцессорный контроллер Digitronic 3d power имеет основу от STAG-300 Plus, которая уже прошла проверку временем.

В ЭБУ встроена умная программа с возможностью самонастройки 2-го поколения ISA2, которая выполняет сложную автоматическую корректировку газовой карты при эксплуатации ДВС в разном режиме.

В режиме самонастройки, устройство начинает собирать данные для бензиновой карты. Этот процесс сопровождается звуковыми сигналами, которые информируют об имеющихся ошибках, в случае необходимости.

Затем умные мозги самостоятельно выполнят подключение Digitronic 3d power к газовому питанию.

Далее функция самонастройки будет контролировать и сравнивать показатели работы мотора на газу с той информацией, что была сформирована на бензиновой карте.

ЭБУ самостоятельно принимает оптимальные решения о требуемом объёме газового горючего для подачи в цилиндры.

Кнопки переключения топлива

Ознакомьтесь с самыми свежими скидками и спецпредложениями

Мы рекомендуем к установке на большинство автомобилей

Безопасно ли ГБО, некоторые работы, промо ролики

Газобаллонное оборудование автомобилей состоит из многих деталей, среди которых трудно выделить какую-то главную. Каждый элемент конструкции важен, несмотря на размер и сложность своего устройства.

Одной из составляющих газового оборудования является кнопка переключения видов топлива. Ее назначение — ручное управление между видами горючего в зависимости от режимов работы ДВС.

С установленным газовым оборудованием запуск двигателя осуществляется от бензина. Затем, после прогрева до рабочей температуры, можно переключать на газ.

Кнопки переключения видов топлива делятся на 4 поколения.

Данный тип кнопок монтируется в автомобили с карбюраторами.

Переключатель этой кнопки имеет три положения:

Переключение в среднее положение осуществляется для перекрытия доступа в топливную систему всех видов горючего.

Также кнопка снабжена светодиодными индикаторами. При включении подачи бензина светится красный индикатор. При включении газа — зеленый. В нейтральном переключении светодиоды выключены.

Кнопки этих поколений монтируются на инжекторные движки и с моновпрыском. Они обладают более сложным рабочим процессом.

Переход происходит в трех режимах:

1. Режим. Двигатель работает от бензина. Клапан подачи газа закрыт. Бензофорсунки включены.

2. Режим. Двигатель работает от бензина. При наборе 1500 — 2000 оборотов двигателя происходит автоматический переход на газ. Величина количества оборотов регулируется в районе потенциометра.

3. Режим. Запуск двигателя осуществляется от газа.

Кнопка сенсорная с сигнальным диодом, который информирует о типе используемого на данный момент топлива. Также в кнопку встроена индикация, информирующая водителя об объеме газа в баке. Для отображения объема оставшегося газа применяется цветовая светодиодная шкала: 4 зеленых и одного красного индикатора.

Конструкцией кнопки 4 поколения предусмотрены два режима работы, обозначаемые буквами B и G. Переключение между ними осуществляется автоматически. Электроника “запоминает” параметры, при которых необходимо произвести переход между горючим.

Для этого учитывается температура работы двигателя, количество оборотов и сроки переключения.

Зачастую смена типа подаваемого топлива после запуска двигателя происходит на основе данных, поступающих от датчика температуры. Это примерно 35 — 40 градусов. Температурные параметры регулируются при программировании на этапе установки ГБО.

У кнопок переключения горючего, относящихся к разным версиям, имеются свои нюансы эксплуатации. Нарушение правил может привести к поломкам двигателя или других деталей.

Запускать двигатель можно на любом горючем. Переключать топливо необходимо только через промежуточное положение кнопки.

Как только двигатель, работая от бензина, прогрелся до нужной температуры, необходимо переключить кнопку в нейтральное положение и, как только почувствуется, что двигатель начинает терять обороты, переключать его на газ.

Если сразу переключаться с бензина на газ, то в двигатель начнет одновременно поступать два типа топлива, и он заглохнет. Его попросту “зальет”.

Поскольку в инжекторных конструкциях отсутствует поплавковая камера карбюратора, переключать типы топлива можно сразу.

В данной конструкции двигателя можно спокойно ездить на газу или на бензине и сразу производить переход между ними.

Автоматом переключение с бензина на газ происходит при 1500 оборотов.

В теплую погоду остывший двигатель можно сразу запускать от газа. В холодное время года заводить двигатель желательно от бензина и только после прогрева переводить его на газовое топливо. Такой метод запуска позволяет прогреться подкапотному пространству и на манжеты редуктора поступает уже подогретый газ. Холодный газ вреден для манжет, поскольку сокращает срок их работы.

4 версия ГБО имеет усовершенствованный блок электронного управления. В 4 версии от ошибки при смене с газа на бензин и обратно убережет бортовой компьютер.

Запуск двигателя всегда происходит на бензине и, при прогреве до запрограммированных параметров, автоматом переходит на газ.

В ручном режиме переходить между бензином и газом можно при помощи сенсорного переключателя с буквенными символами B и G.

Источник

Пошаговая инструкция по настройке газобаллонного оборудования

Предварительно требуется прогреть транспортное средство до рабочего уровня. Затем снять нагрузку (обогрев, кондиционер, обдув и т. д.) с двигателя, чтобы автомобиль остался на холостом ходу. Перед входом в меню параметров нужно подключиться к газобаллонному оборудованию с помощью специального шнура. При необходимости ПО нужно обновить до последней версии прошивки. Алгоритм настройки ГБО Digitronic через специальное программное обеспечение:

1. Выставить основные параметры автомобиля (число цилиндров, тип двигателя и т. д.), а во вкладке «Установки ГАЗ контроллера» выбрать тип форсунок, термодатчики и др.
2. В калибровочном разделе требуется указать рабочее и аварийное газовое давление. Настройка калибровки производится автоматически с помощью инструмента адаптации ISA-2. Осуществлять ее нужно на прогретом ДВС (двигателе внутреннего сгорания).
3. Когда процедура завершена, система предлагает проехаться, чтобы настроить бензокарту. Во время езды на мониторе ноутбука будет отображаться карта, состоящая из разноцветных клеток. Нужно, чтобы максимальное их количество окрасилось в черный.
4. После получения достаточного количества информации по использованию бензинового топлива следует переключиться на газ и продолжить движение.

Для заполнения каждой карты обычно требуется проехать несколько километров. Кривая бензиновой и газовой карты должны быть максимально приближены. Если они не совпадают, нужно скорректировать коэффициент:

1. Установить отметку на оранжевой кривой линии в точке расхождения двух графиков.
2. Выставить точку на оранжевой кривой в месте схождения синей и зеленой линии.
3. Выбрать область наибольшего отклонения газовой и бензиновой кривой. Данную точку необходимо зажать и переместить так, чтобы минимизировать несовпадение.
4. Повторно совершить выезд на авто, чтобы сформировать новые карты. Если они снова не совпадут, нужно попробовать заново произвести всю процедуру.

Совпадение графиков карт не является стопроцентной гарантией правильности топливной смеси. После первичной настройки нужно некоторое время эксплуатировать автомобиль, чтобы понаблюдать за «поведением» кривой. При необходимости нужно произвести дополнительные действия для получения наилучшего результата.

Подбор правильной газовой смеси

Чтобы определить оптимальные характеристики горючего, необходимо:

1. Завести автомобиль и прогреть газовое топливо и редуктор до рабочего состояния.
2. Переключить транспортное средство на бензин и дать двигателю поработать около 10 минут. Понаблюдать в программе, как время впрыска меняется. Рекомендуется дополнительно проследить за топливной коррекцией и лямбдой.
3. Переключить автомобиль на газ и проверить, как меняется время впрыска топлива. Возрастание говорит о бедности газовой смеси, поэтому электронный блок управления пытается обогатить ее. Необходимо добиться, чтобы при переключении с бензина на газ впрыск не менялся. Для этого нужно перемещать оранжевую кривую вверх или вниз, пока не будет достигнут желаемый результат.

Допускается отклонение на уровне 10%. Программное обеспечение позволяет корректировать и другие параметры, чтобы более точно настроить работу газобаллонного оборудования. Самостоятельно выставить правильные характеристики непросто, поэтому лучше обратиться к специалисту, который оптимизирует работу автомобиля на газовой топливной системе.

специализируется на установке и техническом обслуживании ГБО в Санкт-Петербурге. Опытные мастера быстро и точно отрегулируют газобаллонное оборудование, чтобы получить оптимальные показатели.

При необходимости менеджеры компании ответят на интересующие вопросы и оформят предварительную заявку. Если вам требуется установка или регулировка ГБО 4 поколения, звоните по телефону +7 (812) 777-0-180.

Источник

Причины неполадок ГБО

Самые большие проблемы возникают из-за некачественного газа. В нём могут содержаться примеси, забивающие фильтр и системы ГБО в любом месте, от магистралей до форсунок. Плохой газ по своим свойствам может хуже воспламеняться, выделять меньше энергии и давления на поршни, образовывать копоть и нагар на свечах зажигания, в камере сгорания и выхлопной системе. Двигатель не развивает номинальной мощности, повышается расход топлива.

Неприятности в работе могут возникнуть из-за непрофессионального монтажа и настройки системы ГБО, особенно её регулировки.

Даже при исправной системе трудности вызывает эксплуатация во время морозов. Автовладельцы, паркующие машину возле частного дома или в гараже, часто решают проблему, используя предпусковой электрообогреватель от сети 220 В. Такие устройства есть в продаже. Правила пользования ими подробно расписаны в инструкции по эксплуатации. Есть варианты самодельных устройств, но пользование ими может быть небезопасным.

Правильная настройка ГБО Lovato в Easy Fast

Как настроить ГБО Ловато 4-го поколения?

Решился я на установку газового оборудования на свой авто, обратился в специализированную конторку. Мне поставили оборудование Ловато, но правильно настроить так и не смогли. Город у меня не большой и другие фирмы, которые я смог найти, не занимались установкой и обслуживанием Lovato.

Основные проблемы:

• машина почти не «тянула» на газу
• гигантский расход газа
• вместе с газом одновременно расходовался бензин
• после установки ГБО машина заводилась на бензине со взрывами в выхлопной системе

После многих попыток, я понял, что настроить мне газ так не смогут и придется во всем разобраться самому. Безысходность — двигатель прогресса, пришлось искать варианты. Немного погуглив, я нашел огромное количество мануалов, но все они так или иначе были не полными и не раскрывали сути настройки. Во многом пришлось разбираться самому.

Техобслуживание газобалонного оборудования • МОЙМЕХАНИК.РФ

Что это за услуга?

Наша компания обеспечивает профессиональное обслуживание ГБО, имея современную техническую базу и квалифицированный кадровый потенциал. В перечень работ входит компьютерная диагностика, настройка ГБО, выполнение ремонтных работ, настройка газовых форсунок, редуктора, диагностика системы зажигания двигателя и газовой аппаратуры.

Мы рекомендуем проводить весь предусмотренный комплекс работ по обслуживанию через каждые 10 000 километров. Располагая инновационным современным оборудованием и инструментами, проводим полный сервис газобаллонной системы. Одной из наиболее востребованных услуг, обеспечивающих полноценную работу транспортного средства, работающего на газу, является ремонт и обслуживание ГБО BRC. Персонал нашей компании имеют большой опыт и практические навыки, позволяющие провести большой перечень работ на высоком профессиональном уровне.

Техобслуживание и диагностика ГБО проводится компетентными специалистами, является гарантией длительного ресурса автомобиля. Мы имеем все необходимые материалы и приспособления. Мастера высокого класса готовы взяться за работы любой сложности, обслуживая авто всех марок. Владельцы транспортных средств могут вызвать опытного механика на место, чтобы осмотреть машину и выполнить спектр всех необходимых работ. Обслуживание ГБО 4 поколения включает:

• Выполнение диагностических мероприятий;
• Проверку утечки газа;
• Регулировку газовой системы;
• Анализ состояния резиновых патрубков;
• Смену фильтрующих элементов;
• Промывку газовых форсунок.

Техническое обслуживание газобаллонного оборудования 4 поколения значительно продлевает эксплуатационные сроки газовой системы, позволяя избежать выхода из строя узлов и элементов. Наш сервис предоставляет услуги на все виды транспортных средств. Сезонное обслуживание проводится дважды в год, от его качества зависит готовность транспортного средства к условиям эксплуатации в различные периоды.

Имейте ввиду

Газобаллонное оборудование также повержено поломкам. К неисправностям системы можно отнести непрофессиональную установку и отсутствие квалификации у мастеров, которые проводили работы. Сотрудничество с нашей компанией позволяет избежать будущих проблем и устранить обнаруженные в процессе технических исследований поломки.

Наши рекомендации

Мы предлагаем качественные сборные комплекты оборудования и ГБО, обеспечивая должный уровень продукции и невысокие цены. Даже, если установка газобаллонного оборудования была произведена другой компанией, автовладельцы могут обратиться к нам или вызвать мастера, который осуществит полный спектр обслуживания. Все работы проводятся в максимально сжатые сроки.

Техобслуживание

Техобслуживание газобалонного оборудования

Диагностика газобаллонного оборудования

Насколько это важно

Отказавшись от регулярного обслуживания ГБО, владельцы транспортных средств подвергают машину большому риску, поэтому важно своевременно обратиться к специалистам нашей компании, которая гарантирует качество и приемлемые цены. Специалистами выполняется установка ГБО 5 поколения, которая более надежна и менее требовательна к техобслуживанию

Основные причины для проведения обслуживания

Регулярное техническое обслуживание ГБО – гарантия безупречной работы системы, которая предназначена сэкономить основные ресурсы транспортного средства, продлить его эксплуатационный ресурс, обеспечить безопасность и соответствие экологическим требованиям.

Перечень основных работ

Процесс технического обслуживания предполагает выполнение широкого спектра диагностических, ремонтных, регулировочных работ, которые проводятся опытными высококвалифицированным механиками нашего центра.
