Обозначение проводов магнитолы и какие куда идут

Как подключить магнитолу, если нет ACC провода?

Если АСС провода нет, а магнитолу подключить необходимо, можно предпринять один шаг: силовой провод соединить с АСС, что позволит пользоваться магнитолой без АСС провода, но в тоже время ГУ будет намного быстрее разряжать аккумулятор. Даже неработающая магнитола будет потреблять в разы больше энергии нежели при подключении с АСС проводом.

Внимание. При подключении ГУ в первый раз будьте предельно внимательны при соединении проводов и особое внимание стоит обратить на правильное соединение контактов

Любая ошибка, будь то плохая скрутка, короткое замыкание или неправильно соединенные контакты могут вывести из строя ваше устройство.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АCC или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Сегодня столкнулся с очередной проблемкой Купив и подсоединив переходники для подключения магнитолы Pioneer в штатную проводку через ISO разъемы магнитола отказалась воспроизводить звуки, на дисплее горела надпись mute.За помощью обратился к интернету.В итоге нарыл общую инфу (расшифровку)которая может понадобиться и пригодится каждому что б сэкономить время .

1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.

8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

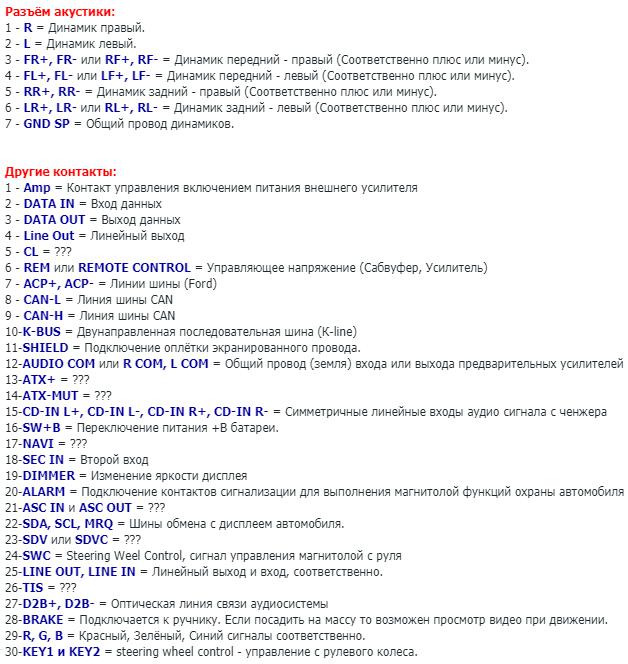

Разъём акустики:1 — R = Динамик правый.2 — L = Динамик левый.3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).7 — GND SP = Общий провод динамиков.

Другие контакты:1 — Amp = Контакт управления включением питания внешнего усилителя2 — DATA IN = Вход данных3 — DATA OUT = Выход данных4 — Line Out = Линейный выход5 — CL = ?6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)7 — ACP+, ACP- = Линии шины (Ford)8 — CAN-L = Линия шины CAN9 — CAN-H = Линия шины CAN10-K-BUS = Двунаправленная последовательная шина (К-line)11-SHIELD = Подключение оплётки экранированного провода.12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей13-ATX+ = ?14-ATX-MUT = ?15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера16-SW+B = Переключение питания +B батареи.17-NAVI = ?18-SEC IN = Второй вход19-DIMMER = Изменение яркости дисплея20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)21-ASC IN и ASC OUT = ?22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.23-SDV или SDVC = ?24-SWC = Steering Weel Control, сигнал управления магнитолой с руля25-LINE OUT, LINE IN = Линейный выход и вход, соответственно.26-TIS = ?27-D2B+, D2B- = Оптическая линия связи аудиосистемы28-BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.29-R, G, B = Красный, Зелёный, Синий сигналы соответственно.

Многие автомобилисты сталкиваются с необходимостью замены головного устройства. В процессе требуется распиновка магнитолы и руководство по подключению аудиосистемы.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Подключение автомагнитолы: схема подключения

Рассмотрим основные схемы подключения автомагнитолы:

• метод подключения с помощью замка зажигания;
• метод подключения прямо от аккумулятора;
• схема подключения магнитолы при использовании кнопки вместо замка;
• схема подключение через блок управления сигнализацией.

Практически в любой магнитоле есть два плюсовых провода, они чаще всего бывают двух цветов красного и желтого. Первый провод — «провод памяти» желтого цвета, отвечает за настройки и память магнитолы. Обычно его подключают к минусовой клемме аккумулятора напрямую. Красный — «силовой провод» служит для включения и отключения питания магнитолы. Есть также минусовой провод, обычно он черного цвета, его подключают к минусу, проще всего к корпусу авто.

Схема подключения с помощью замка зажигания

Такой способ рекомендуют в инструкции к автомагнитоле, он более безопасный по мнению специалистов. Но есть в нем и недостаток, слушать музыку можно только при включении зажигания или заведенном двигателе. Чтобы подключить по такой схеме, необходимо желтый провод (плюсовой) подключить напрямую на плюсовую клемму аккумулятора. Чёрный провод, отвечающий за включения магнитолы, подключить к замку зажигания, а минусовой провод подключить к массе автомобиля. При таком способе автомагнитола не садит аккумулятор в режиме ожидания при длительной стоянке.

https://youtube.com/watch?v=2C0MqTAi0YA

Схема подключения напрямую к аккумулятору

Такой способ чаще всего используется при подключении автомагнитолы. Чёрный провод подключаем к массе автомобиля, а желтый и красный соединяем вместе и подключаем к плюсовой клемме аккумулятора. При таком подключении вы сможете слушать музыку даже при выключенном зажигании. Но такой способ приводит к разрядке АКБ даже при выключенной автомагнитоле. Магнитола потребляет в режиме ожидания от 0,2 до 1 А/ч. Поэтому если вы не меломан музыки или у вас старенький аккумулятор, то лучше воздержаться от такого способа подключения.

Способ подключения при помощи кнопки вместо замка зажигания

При таком способе подключение производим, как способом с использованием замка зажигания. Разница в том, что красный провод подключаем не к замку зажигания, а к кнопке, которая подключается к плюсу аккумулятора. Достоинством такого способа есть то, что можно отключать питание от магнитолы при длительной стоянке, чтобы не происходила утечка тока в аккумуляторе. И можно слушать музыку при выключенном зажигании.

Способ подключения с помощью сигнализации

Часто водитель думает, отключил я музыку в машине или нет на стоянке. Принцип заключается в том, что магнитола отключается и включается от сигнализации. Такой способ также уменьшает утечку тока, так как при включенной сигнализации магнитола отключена от питания. Для подключения потребуется два пяти контактных реле и пару диодов. Более подробную схему можно найти в интернете именно по своему автомобилю, сигнализации и магнитоле, так как в разных авто своя цветовая гамма проводов.

В любом из выше перечисленных способов нужно обязательно подключить в цепь предохранитель 10-20 А если, конечно, он не предусмотрен уже при покупке магнитолы.

Как правильно подключить автомагнитолу

После выбора автомагнитолы можно приступать к самому процессу ее установки. Как правило, при установке не возникает проблем, если вы приобрели магнитолу нужного вам размера, который идеально подходит для вашего автомобиля. Для того чтобы монтировать автомагнитолу на законное место, достаточно вставить ее в отведенное для этого гнездо и зафиксировать в зависимости от особенностей устройства. Большинство современных моделей закрепляются при помощи металлических лепестков, расположенных по периметру. Они отгибаются и надежно фиксируют автомагнитолу. Впрочем, о том, как поставить магнитолу в машину говорить долго не стоит, ведь чаще всего к устройству прилагается инструкция.

Самое интересное начинается при подключении нового устройства. Именно здесь и возникает большинство вопросов. Главное не пугаться, ведь установка автомагнитолы своими руками не представляет собой ничего сложного, если знать, что и как делать. Именно поэтому переходим к теории.

Как правило, большинство современных автомагнитол оборудованы стандартным разъемом ISO. Точно таким же разъемом оснащены и новые автомобили, поэтому больших проблем с подключением возникнуть не должно. Все подключение заканчивается на том, что соединить два этих штекера между собой и наслаждаться музыкой.

Но как правильно подключить автомагнитолу в машине, в которой отсутствует штекер типа ISO? К сожалению, бывают и старые модели, где действительно предусмотрен другой способ подключения автомагнитолы. Но не стоит расстраиваться, ведь для установки и подключения автомагнитолы вам необходимо найти нужный разъем в магазине и при помощи инструкции подключить магнитолу в автомобиль.

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов

Подключить магнитолу в машине качественно. Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу

Это действительно важно, так как влияет на качество звучания

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще. Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.

Подсоединение магнитолы

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Читать дальше: Какие лампы поставить в шевроле круз

Варианты подключения

Питание на проигрыватель подается с помощью 3 проводов: 2 силовых 12В провода с разной полярностью (желтый и черный) и ACC. Контакт +В бесперебойно подает напряжение на присоединенное оборудование, что позволяет сохранять настройки даже после его выключения.

На неправильную установку через прикуриватель или замок зажигания (подключение полностью к данному элементу) указывает следующее:

• автомобильный аккумулятор за 2 дня полностью разряжается;
• подсветка на дисплее магнитолы непроизвольно мигает;
• проигрыватель полностью отключается при усилении мощности.

В случае возникновения неполадок контакт ACC на магнитоле следует оставить на замке зажигания, а остальные провода соединить с другими элементами.

Вариант №1

В этом случае желтый провод +В посредством нового предохранителя на 10 А подключается к контакту, идущему от аккумулятора к блоку предохранителей, и размещается в произвольном месте. Красный провод ACC от магнитолы сцепляется с замком зажигания, чтобы спровоцировать подачу тока на проигрыватель поворотом ключа, а оставшийся провод с отрицательной полярностью (GND) подключается на минусовую клемму АКБ.

Такой вариант установки исключает возможность ручного включения магнитолы, поэтому при заглушенном двигателе слушать музыку нельзя.

Вариант №2

Чтобы независимо от работы двигателя пользоваться проигрывателем, предыдущую схему совершенствуют диодами, выдерживающими напряжение в 15 В (не более 0,1 А), и использованием синего REM-провода, который подключают к контакту ACC. Диоды врезаются в ACC и REM таким образом, чтобы создать круговую цепь питания для устройства. При подаче напряжения на синий провод ограничивающий элемент должен возвращать его обратно на контакт ACC, разрывая цепь между замком зажигания и REM.

При корректном подключении магнитолу можно будет запускать вручную после поворота ключа. Для экономии ресурса АКБ рекомендуется извлекать ключ из замка зажигания после отключения проигрывателя.

Вариант №3

Эта схема не подразумевает использование REM-контакта, но понадобится пятиконтактное реле, к которому подключают все имеющиеся провода, кроме силового GND — он по-прежнему крепится на минусовой контакт аккумулятора или к кузову. Вариант работает следующим образом: поворот ключа провоцирует подачу тока от АСС-замка зажигания на контакт обмотки реле, подключающегося к положительному контакту (желтый провод), для автономной работы и подпитки ACC.

Диоды будут ограничивать ход тока, не позволяя ему возвращаться к замку зажигания, поэтому оборудование сможет работать независимо от положения ключа.

Второй контакт обмотки подключают к минусовому разъему для блокировки двигателя в блоке сигнализации.

Это позволит разрывать цепь питания при включении охранной системы и активировать подачу напряжения к магнитоле поворотом ключа. Такой вариант исключает возможность случайного оставления проигрывателя включенным и бережет ресурс аккумулятора.

Меню в магнитоле

Меню может содержать некоторые пункты:

1. Muting 1 — отключать звук при высоком уровне на коричневом проводе.
2. Muting 2 — отключать звук при низком уровне на коричневом проводе.
3. Off — отключение звука запрещено (сигнал на коричневом проводе игнорируется).

В Пионере могут быть такие пункты:

1. mute1 — приглушение звука до определенного уровня при замыкании провода на массу.
2. mute2 — абсолютное выключение звука при замыкании провода на массу.
3. mute3 — абсолютное выключение звука не зависимо от сигнала на проводе.

Провод имеется ввиду TEL MUTE.

Может пригодиться — обозначение некоторых акустических разьемов:

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АCC или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Пришла сегодня с Китая магнитола, так вот, не могу разобраться как подключать.

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором

Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол

Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схема

Как правильно настроить

Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.

Отключение режима демо можно осуществить за несколько шагов:

1. Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
2. Ту же клавишу нажимают еще раз для вызова стартового меню.
3. Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
4. Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
5. Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.

Для этого выполняют следующие действия:

1. Чтобы настроить магнитолу Pioneer, заходят в настройки системы (System). Сделать это можно длительным нажатием кнопки Sourse или SCR.
2. Находят в списке надпись Language.
3. Выбирают русский (или любой другой нужный язык).
4. Изменения на магнитоле сохраняют.

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания.

• вращением ручки выбирают вкладку настройки часов;
• переходят в настройки с помощью стрелки вправо;
• регулировка времени происходит при вращении “Громкости”;
• подтвердить настройки надо однократным нажатием;
• выйти из настроек можно посредством стрелки влево.

После полного подключения устройства можно перейти к настройке магнитолы и колонок. Для этого рекомендуется установить громкость на отметку не выше 30 единиц:

1. Переходят в основное меню настроек, находят вкладку “Аудио”.
2. При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее.
3. В заводских настройках этот показатель равен 0, при настройке нужно указать 15 единиц.
4. Когда этот параметр настроен, возвращаются в меню “Аудио” (качание ручки влево).
5. Следующий шаг — настройка высоких частот HPF (High pass Filter).
6. Этот показатель в большинстве случаев также равен 0. Его нужно выставить на 50.
7. После настройки необходимо качнуть рукоятку влево и выйти из меню.

Следует обязательно проверить насколько хорошо играет акустика. Возможно потребуется дополнительная настройка.

Радио

Настроить магнитолу в машине на прием радиосигналов можно несколькими способами. Самый простой подходит для автоматического поиска.

При включенном приемнике переключиться на него можно при однократном нажатии Band:

1. В режиме приемника нажимают кнопку вправо. Ее надо удерживать около 1 секунды.
2. После этого устройство начнет автоматический поиск радиостанции.
3. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала.
4. Если пользователя устраивает радиоволна, он может сохранить ее при нажатии кнопок, расположенных ниже дисплея.
5. Для поиска следующих станций необходимо повторить шаги с 1 по 4.

Как сбросить настройки

Чтобы сбросить параметры настроек, инструкция к автомагнитоле Pioneer рекомендует полностью отключить питание прибора.

«Натуральный» звук

Среди профессиональных музыкантов, обладающих абсолютным слухом, много противников такого «улучшения» звука. Аппаратура хороша только тогда, когда чисто звучит «в нуле», то есть без регулировок. Обязательно возникнет вопрос относительно восприятия звука обычным слухом, который слышит его не таким, каков он есть. Таких людей большинство, и разве не справедливо всё-таки прибегать к коррекции? Справедливо, но только если громкость малая. На большой не нужна никакая коррекция.

Звучание натуральных инструментов человек тоже вынужден воспринимать с искажением, и сравнивать звук аудиосистем можно единственно с ними. Верность звучания может оценивать только хорошо натренированный слух. И необходимо уточнить, что студийная аппаратура тонкомпенсации не имеет. Это по большому счёту обманка. Чувствительность слуха различна к разным частотам, и зависимость эта меняется от изменения звукового давления.
