Ремень грм лада веста

Замена ремня ГРМ Лада Веста СВ Кросс — ход работы

1. Первым делом нужно поставить автомобиль на ручник и откинуть минусовую клемму аккумулятора.

2. Далее нужно снять кожух ремня ГРМ. Для это необходимо открутить 5 винтов крепления.

3. Устанавливаем автомобиль на домкрат и снимаем переднее правое колесо. 4. После чего демонтируем передний правый подкрылок. 5. Снимаем ремень генератора Лада Веста.

6. Ключом на 17″ за болт крепления шкива коленвала проворачиваем его так, чтобы совпали верхние метки распредвалов с выемками на пластиковом кожухе ГРМ.

7. Ключом на 17″ отворачиваем болт шкива коленвала. Шнимаем шкив коленвала и ограничительную шайбу с него. 8. Шестигранником на 5″ отворачиваем оставшуюся нижнюю часть кожуха ремня ГРМ. Всего нужно открутить три болта — 3 сверху и 2 снизу.

9. Ключом на 15″ ослабляем болт крепления натяжного ролика. 10. Снимаем ремень и отворачиваем полностью оба ролика — натяжной и обводной. 11. Устанавливаем на место старых новые ролики. Обводной ролик можно затянуть, нятяжной — только слегка притянуть. 12. Устанавливаем новый ремень на место старого. Убеждаемся еще раз, что метки установлены правильно. Новй ремень сначала одевается на распредвал, потом протягивается до шестерни коленвала с натяжной и одевается на дальний распредвал (выпускных клапанов). 13. Съемником для стопорных колец проворачиваем натяжной ролик до совмещения меток и протягиваем ролик ключом.

14. Делаем два оборота коленвала, чтобы убедиться, что метки не сбились. Если все стоит на своих местах, то собираем разобранные детали обратно. И проверяем работу двигателя.

Варианты двигателей для Весты

Здесь рассмотрены варианты, имеющие отношение к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускать в ближайшем будущем. Также для Весты был разработан 8-клапанный мотор — он точно не гнёт клапаны и точно не будет устанавливаться на топовые седаны в 2016-м году.

Подробнее о двигателях, которыми оснащена линейка Лада Веста в материале: Какие двигатели установлены на Лада Веста: технические характеристики и их ресурс!

ДВС ВАЗ-21129, 106 «сил» (клапана гнёт)

Немного истории. Мотор 21129 является доработанным вариантом другого двигателя, а именно, 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1). Смысл в том, что глубина проточек не являлась достаточной: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом к новому поколению ДВС, то есть к 21129, конструкция поршней была доработана. Но внешняя форма изменилась не сильно, и хотя выемки остались, их глубина по-прежнему является недостаточной.

Здесь рассматривался вопрос, гнёт ли клапана Лада Веста с двигателем «21129». И ответ получился однозначный: да, гнёт.

По идее, проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащённых 4-мя клапанами на цилиндр. Каждый новый 16-клапанник её «наследует». Исключением считается один раритет — ДВС ВАЗ-2112, объём которого равен 1,6 л. Там выемки сделаны на совесть (рис. 2).

122-сильный мотор «21179» (клапана гнёт)

По своей конструкции ДВС ВАЗ-21179 не сильно отличается от предшественников. Рабочий объём был увеличен до 1774 мл, что достигнуто за счёт изменения длины хода поршня: было 75,6 мм, стало 84,0 мм.

Сам поршень теперь подогнан к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличилось на 1,3 мм — до 26,7 мм. Но более глубокие выточки в днище так и не появились. Механизм ГРМ по-прежнему приводит в действие ремень, а при его обрыве возможность погнуть клапаны никто не отменял.

Теперь мы знаем, гнёт ли клапана на Лада Веста с 1,8-литровым двигателем. Ответ будет тем же, что для всех 16-клапанных ДВС ВАЗ (за исключением 2112). Проблема с переходом к новому поколению осталась прежней. А возвращаться к «тяжёлым» поршням на ВАЗе не намерены.

Привод ГРМ на двигателях 21179 снабжён не одним, а двумя натяжными роликами. Что сделано затем, чтобы конструкция была менее восприимчивой к растяжению ремня ГРМ.

Один из автоматов натяжения может заклинить, но тогда его функцию возьмёт на себя второй ролик-автомат.

Поршни, которые не гнут клапана

Комплекты поршней для некоторых «старых» 16-клапанников выпускают сторонние компании. Эти детали снабжаются глубокими выточками. Смысл в том, чтобы поршень не доставал до тарелок и не мог погнуть клапаны.

Элементы ШПГ разных двигателей (21127, 21129, 21179) обладают совместимостью. Но устанавливать поршни от «старых двигателей» в мотор Весты не нужно:

• В ДВС 21129 после такого «тюнинга» повысятся потери на трение;
• Если поршни от 26-го или 27-го мотора установить в ДВС 21179, сразу изменится рабочий объём.

«29-й», а также и «79-й» двигатель Лада Веста гнёт клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, не ждите повышения мощности. А ещё, применяя нестандартные элементы, можно сильно понизить ресурс (лишиться гарантии, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнёт, тут цепь)

В большинстве комплектаций с механической КПП седан Веста оборудуется ниссановским двигателем. Данный двигатель планируется к установке на кузовы: универсал, кросс и купе! Его название — HR16DE, а рабочий объём равен 1,6 л. Посмотрим на то, как выглядит днище поршня.

Никаких «глубоких выемок» здесь не предусмотрено

Теперь обратим внимание на то, как устроен механизм привода ГРМ.. Ремня с зубцами здесь нет — его заменяет цепь. Трудно представить себе две следующих ситуации:

Трудно представить себе две следующих ситуации:

Ремня с зубцами здесь нет — его заменяет цепь. Трудно представить себе две следующих ситуации:

• Цепь могла перескочить через зубцы одной или нескольких шестерёнок;
• Один из элементов был повреждён так сильно, что наличие повреждений привело к разрыву.

Пока цепь остаётся целой, клапаны и поршни не могут встретиться друг с другом, чтобы ни происходило с двигателем. Единственное, что плохо — цепь может заклинить.

Гнёт ли клапана Лада Веста с ниссановским ДВС? Ответ «нет» был бы неправильным — разрыв цепи не исключается. Но в реальности столкнуться с такой ситуацией будет почти нельзя. Рассмотрим, почему.

Расположение роликов в Ладе Веста

Прежде чем приступить к диагностике или замене данных деталей, было бы неплохо узнать, где конкретно находятся компоненты системы ГРМ в вашем автомобиле. Ролики, ремень и прочие компоненты расположены с левой стороны двигателя (если встать перед капотом). Их можно увидеть, если снять защитный кожух. Для этого придётся демонтировать подушку двигателя и снять ремень навесных агрегатов. Под кожухом вы увидите две больших шестерни. Это зубчатые шкивы коленвала двигателя. Именно на них нам придётся вставлять метки. Ниже находятся два небольших ролика. Тот что слева и немного меньше является натяжным роликом. Как вы могли догадаться, он отвечает за натяжение ремня. Ролик справа — паразитный. Он нужен для того, чтобы согнуть ремень под правильным углом. Помимо этого он отвечает за стабилизацию ремня и устранение шумов и вибрации.

Подготовка к замене

Перед тем как приступить к процедуре замены роликов ГРМ Лады Весты, необходимо отсоединить негативный контакт аккумулятора и извлечь ключи из зажигания. Помимо этого, необходимо дать мотору остыть. Проводя замену на тёплом или горячем моторе, вы можете получить серьёзный ожог. Помимо этого, при нагреве ролики и шестерни ГРМ расширяются в разных пропорциях. А это значит, что вы не сможете правильно натянуть ремень, а это может привести к его преждевременному износу.

Для замены компонентов ГРМ на Ладе Весте вам понадобятся следующие инструменты:

• набор торцевых головок и трещотка;
• набор рожковых ключей;
• шестигранник на 5;
• приспособление для фиксации шкивов;
• домкрат.

Заправочные объемы

Как уже упоминалось выше, на Ладу Весту устанавливались три разные двигатели — 11189, 21129 и HR16DE-H4M. Также она комплектовалась разными коробками передач — 2180, 2182 и JHQ. Исходя из этого, некоторые заправочные емкости Весты имеют разный объем, другие же — одинаковы для всех.

Номинальные заправочные объемы Лада Веста
Емкости	Объемы (л.)
Система смазки двигателя (включая масляный фильтр):11189/21129 (штампованный масляный картер)11189/21129 (литой масляный картер)HR16DE-H4М	3,2 (2,9)4,4 (4,1)4
Система охлаждения и отопления*:11189/21129HR16DE-H4М	5,957,0
Коробка передач:КП 2180/2182JHQ	2,253,34
Система гидропривода сцепления и тормоза	0,559
Система гидропривода тормозов (для авто с АМТ)	0,517
Бачок омывателя	4,7
Бачок расширительный (для авто с 21129	5,75 (max)5,35 (min)
Система кондиционирования (фреон R134 «А»)	0,475 (± 20)

*Нельзя допускать смесь из охлаждающих жидкостей разных марок.

В том же руководстве по ремонту и ТО Лада Вест есть и такие объемы охлаждающей жидкости системы охлаждения двигателя:

• для 11189/21129 с предпусковым подогревателем – 9,3 л., без подогрева — 8,7 л.;
• для HR16DE-H4M с предпусковым подогревателем – 7,6 л., без подогрева – 7,0 л.

Какие ремни устанавливают на «Лада Веста»

Артикульный номер ремня генератора «Лада Веста» с кондиционером — 8450006328. Применяются модификации 6PK1039 для машин, оснащенных системой кондиционирования воздуха, и 6PK778 для ремня генератора «Веста» в комплектации без кондиционера. Официальными поставщиками этих деталей на конвейер ВАЗ являются фирмы Gates и Contitech.

Ролик натяжителя генератора Vesta. Источник фото: https://doktormobil.ru/katalog/roliki/330889/

На автомобилях с моторами 1,6 16v и объемом 1,8 л, оснащенными кондиционером, необходимое натяжение обеспечивает опорный ролик генератора «Лада Веста» под номером 8450006996. Его конструкция такова, что при исправной детали регулировок не требуется.

Марки ремней, цены и артикулы, оригиналы и аналоги

Для двигателей ВАЗ-11189 ременная передача ГРМ официально поставляется известной бельгийской фирмой Gates. Номер ремня этой марки – 21080100604082. Средняя цена составляет 320 руб. Самый популярный аналог этого ремня имеет артикул VT25009. Производитель – VKT (Китай). Ценник начинается от 250 руб.

Силовые агрегаты 21129 и 21179 оснащаются на заводе ременными приводами от компании Renault (которая является официальным поставщиком деталей Lada) с номером 8201069699. Средняя цена – 1300 руб.

Характеристики ремней ГРМ для автомобилей Лада Веста

ДВС	Количество зубцов	Ширина (мм)	Длинна (мм)
8-клапанный 11189	111	19	1057
16-клапанные 21129 и 21179	132	27.4	1257

Если говорить о наиболее популярных аналогах ремней ГРМ для Весты, то Gates, Contitech, Dayco и Bosch предлагают самые перспективные в данном сегменте детали.

Ремень с артикулом CT 1179 от Contitech (Германия) в среднем стоит 750 руб. Ременная передача этой фирмы имеет даже большую популярность, чем оригинал.

Аналог ремня для Весты под артикулом 5671 XS от Gates стоит около 1300 руб. Качество и параметры аналогичны оригиналу. Отзывы покупателей в основном положительные.

Конечно, лучше сразу покупать комплект ремня ГРМ вместе с роликами, средняя стоимость которого для Лада Веста начинается от 3500 рублей.

Инструкция по замене ГРМ на Весте

Произвести работы по замене ГРМ, можно собственными силами, но это трудоемкая работа.

Замена требует необходимого техоснащения и опыта проведения ремонтных работ. В начале установки, настройки ременного привода следует снять его кожух на двигателе, убрав 5 винтов крепления. Убрали кожух снимаем ремень. С помощью ключа «на 17» за болты крепления роликов проворачивается коленчатый вал, чтобы метки распредвалов совпали с метками пластикового кожуха.

Поворачиваем до момента, пока шкив коленвала с меткой F не совпадет с меткой Е. Тем же ключом снимается шкив коленвала и шайба ограничителя. Оставшуюся часть кожуха откручивается шестигранником «на 5»: 2 болта снизу и 3 сверху. Ключом «на 15» откручивается крепежный болт натяжного ролика, после он демонтируется так же, как обводной ролик.

На их места одеваются новые ролики. Затем идет установка нового ремня вместо старого. Сначала стоит убедиться, что метки все еще выставлены верно, затем ремень устанавливается на распредвал, протягивается до коленвала с натяжением. За натяжной ролик ГРМ он заводится в последнюю очередь. Съемником для стопорных колец нужно вращать натяжной ролик по достижения совместимости меток. Далее идет сборка.

Замена ремня ГРМ на Весте с двигателем 11189 (1.6 литра, 8 клапанов)

Порядок действий следующий:

1. Поставить машину на смотровую яму и поднять рычаг стояночного тормоза. Ослабить гайки на правом переднем колесе.

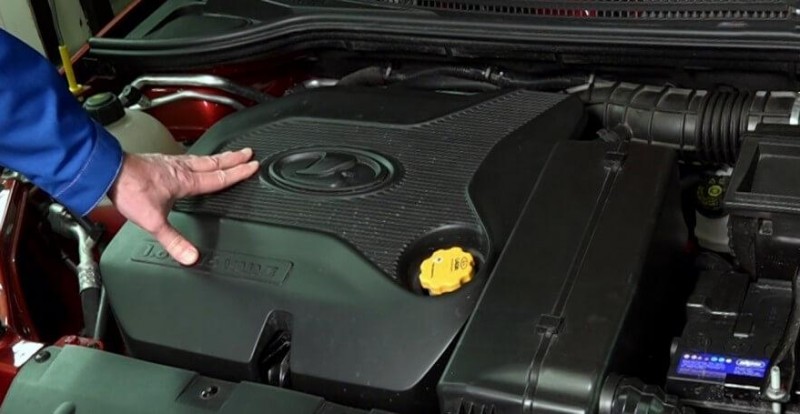

2. Снять декоративный кожух двигателя.
3. Поднять машину на домкрате, установить подставку и убрать домкрат.
4. Снять колесо.
5. Снять крышку газораспределительного механизма, выкрутив головкой “на 10” 3 болта.
6. Ослабить болт, крепящий генератор к кронштейну на блоке цилиндров, сдвинуть в сторону блока и снять ремень генератора.
7. Совместить метки на шкиве распредвала и ГБЦ, вращая коленвал по часовой стрелке головкой “на 17”. Для облегчения вращения рекомендуется вывернуть свечи.
8. Застопорить коленчатый вал, засунув отвертку в зубья маховика через отверстие для стартера. Чтобы снять стартер нужно отсоединить силовой провод, открутив гайку головкой “на 13” и выкрутить 3 крепежных болта головкой Torx Е10.
9. Выкрутить головкой “на 17” с удлинителем из полой трубки болт из коленвала и снять шкив генератора и шайбу под ним.
10. Ослабить головкой “на 15” на полоборота гайку, фиксирующую натяжительный ролик.
11. Снять ремень.
12. Установить новую деталь, надев левую ветвь на шкив водяной помпы и ролик, а затем на шкив распредвала.
13. Вставить в пазы на натяжном ролике щипцы и повернуть его до совпадения 2 прямоугольных меток и затянуть гайку головкой “на 15”.
14. Проверить правильность установки, повернув коленчатый вал на 2 оборота. Если метки на шкивах и двигателе не совпали, то переустановить ремень. В противном случае – установить все снятые детали обратно.

Погнет ли клапаны «Лады Весты» при обрыве приводного элемента ГРМ

При обрыве приводного элемента распредвал прекращает вращение, но коленчатый вал продолжает работу. Клапаны замирают, а поршни вращаются. В результате цилиндры ударяют по тарелкам клапанов, деформируют их и гнут штоки.

Вероятность поломки крышки головки цилиндров на 8-клапанных моторах существенно ниже. Агрегат ВАЗ 11189 оснащен механической защитой: тарелки клапанов расположены так, чтобы цилиндры не доставали до них даже в открытом положении.

Кроме ВАЗ 11189 Lada Vesta комплектуется 16-клапанными двигателями ВАЗ 21129, HR16DE-H4M, ВАЗ 21179. Обрыв приводного элемента на такой «Ладе Весте» приведет к деформации клапанов и штоков. На них не применяют конструктивную защиту, так как в результате размер двигателя недопустимо увеличивается. Поэтому обладатели Lada Vesta с мощностью более 100 л.с. относятся к узлу предельно внимательно.

Замена комплекта ГРМ и помпы на «Весте». Источник фото: https://www.drive2.ru/l/559873520960537283/

В сервисной книжке «Лады Весты» прописано, что на приводные ремни и соответствующие ролики гарантия производителя не распространяется. Если случится обрыв родного расходника до истечения срока заявленного ресурса, ремонт двигателя обязан провести дилерский центр, поскольку поломка считается гарантийным случаем.

С середины июля 2018 года с конвейера АвтоВАЗа стали сходить «Весты» с двигателем объемом 1,6 л с проточками на поршнях. Вытачки специальной формы исключают повреждения клапанов при обрыве ремня ГРМ. Ведутся испытания улучшенной геометрии поршней и на моторах 1,8 литра, но пока точных сроков внедрения модернизации не сообщается. Владельцы Lada Vesta выпуска ранее 07.18 заменяют поршневую группу самостоятельно.

Снятие ремня ГРМ

Для демонтажа ремня ГРМ необходимо выполнить следующие действия:

• Снимите клемму с аккумуляторной батареи
• Поднимите автомобиль на подъёмнике
• Демонтируйте ремень привода вспомогательных агрегатов
• Демонтируйте демпфер коленчатого вала, предварительно застопорив вращение отверткой или специальным приспособлением, после чего затяните болт коленвала

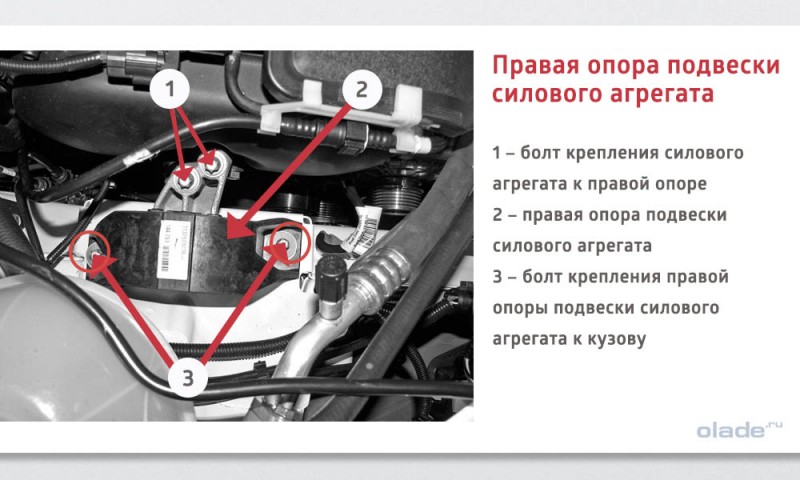

Выкрутите 2 болта крепления правой опоры к ДВС (Torx E12), предварительно подвесив двигатель на траверсе или другом приспособлении

Выкрутите оставшиеся 2 болта крепления опоры к кузову (головка 16 мм) и демонтируйте её

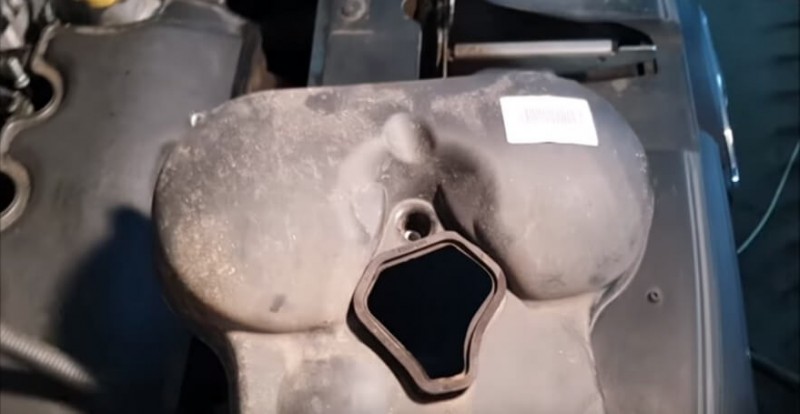

Снимите защиту ремня ГРМ, выкрутив 5 болтов (шестигранник на 5 мм)

Вращая коленчатый вал, выставьте метки распредвалов на одном уровне с метками на задней крышке

Ослабьте болт натяжного ролика ключом на 17 мм

Демонтируйте ремень ГРМ

Для удобства используйте специальный инструмент: фиксатор для распредвалов и фиксатор для коленвала.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как поменять ремень ГРМ Vesta своими руками

Следует сразу предупредить владельцев авто, что работа по замене ремня на Весте трудоёмкая, требующая специального технического оснащения и опыта в проведении подобных работ. Доступ к ремню ГРМ затруднён, загражден навесными деталями двигателя. Также в ходе проведения ремонтных работ понадобится снимать правую опору двигателя, для этого его необходимо будет вывешивать.

После снятия защитной крышки привода ГРМ проверяем совпадения меток ГРМ
. Метки на шкивах распредвалов должны совпасть с метками на задней крышке ГРМ. Поэтому при помощи ключа «на 17» проворачиваем коленвал за болт крепления демпфера до его совпадения.

Если вы снимаете ремень ГРМ не для замены, то необходимо пометить направления его вращения и метки для шкивов. Для этого можно использовать маркер или белую краску.

Запрещается в ходе проведения ремонта, проворачивать ремень ГРМ посредствам вращения за шкивы распределительных валов.

Для удобства по проворачиванию коленвала необходимо, открутив, три винта снять стартер. Затем при помощи вставленной шлицевой отвёртки, удерживаем коленвал от проворачивания.

Если вы владелец автомобиля с МКПП, то болт шкива можно отвернуть включив высшую передачу и выжав педаль тормоза кратковременно запустить двигатель.

После демонтажа ремня ГРМ необходимо убедиться в работоспособности натяжного и направляющего ролика и при необходимости их поменять.

Болт крепления натяжного ролика затягивается моментом 33,2-41,2 Н·м.

Чтобы поменять ремень ГРМ на Лада Веста понадобится:

• смотровая яма или эстакада;
• торцовый ключ «на 17»;
• шестигранник «5 мм»;
• ключ «на 10», «на 15 мм»;
• Torx E12;
• приспособление 67.7811-9516;
• новый ремень ГРМ;
• новый натяжной ролик.

Проводим замену ремня ГРМ на автомобиле Лада Веста. Для этого снимаем пластиковую декоративную крышку.

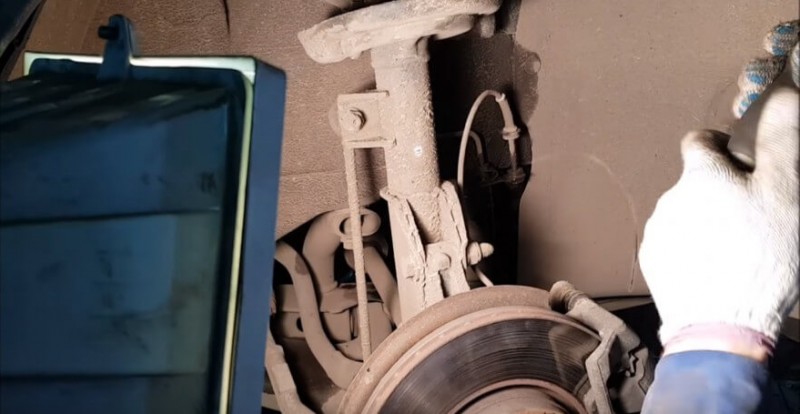

Снимаем колесо дабы получить снизу доступ к шкивам.

Откручиваем отверткой шурупы по периметру и снимаем подкрылок для того, чтобы подобраться к шкиву.

Двигатель поднимаем с помощью домкрата.

Откручиваем 2 винта головкой E12, также 2 болта головкой на 16.

Вынимаем подушку двигателя, для того чтобы добраться до ремня.

Выкручиваем болт на натяжном ролике.

Снимаем натяжной ролик ремня генератора и кондиционера.

Откручиваем 5 винтов на кожухе шестигранником на 5.

Снимаем кожух. Подводим шкивы распредвала к меткам на задней стенке кожуха.

Снимаем нижнюю крышку, она крепится на трёх болтах.

Осмотрим состояние роликов и ремня.

Вверху также проверяем метки, зуб № 1 на шкиве распределительного вала должен соответствовать углублению № 2.

Ремнем грм называется деталь из резины с насечками с внутренней стороны, соединяющий коленчатый и распредвал для обеспечения движения ТС. Ответственному владелецу Лада Веста проехавшему более 50 тыс.км приходилось хоть раз заменять ремень грм — чтобы преждевременно не узнать: гнет ли клапана.

Этот узел уязвим и клапана загнет при выходе из строя одной из этих деталей. Ситуация бы поменялась, или нет, проблема бы ушла полностью — поставь автоваз помпу отдельно но увы, помпа, в одном узле на всех двигателях Ваза.

Если бы вошел в серию двигатель hr16de, то этот недуг тоже бы отсутствовал, нужно было бы только проходить вовремя ТО, следить за цепью, и да регулировка клапанов, снова бы пришла в обиход двигателей Ваза.

После значительного пробега авто или не правильной эксплуатации часто происходит обрыв ремня ГРм. Попадание масла на поверхность, несвоевременная замена узлов, использование автомобиля в суровые морозы или, наоборот, в знойную жару — это может повредить привод газо распределительного механизма.

Обнаружить повреждения можно при техническом обслуживании Лады Весты. ТО заключается в осмотре состояния узла время от времени.

Довольно значимая проблема владельцев весты с 16 клапанными двигателями при обрыве — гнет клапана. Происходит это после обрыва ремня ГРМ, или растяжения звеньев. При растяжении звеньев коленвал продолжает работать, а распредвал резко прекращает свое движение. Далее происходит абсолютная остановка автомобильного двигателя. Если завести его снова, можно спровоцировать выход из строя поршней, что станет причиной дорогого ремонта поршневой группы блока цилиндров.

Прочитайте статью и Ваш двигатель будет в безопасности — Вы вовремя замените ремень и ролики, предотвратив появление непредвиденных поломок.

Как заменить ремень ГРМ на двигателе 1.8 л (ВАЗ 21179)

› Мотор

Что главное в автомобиле? Колеса, салон, а может подвеска — Мы считаем что при выборе авто важно все. Но двигатель занимает самое важное значение при решеннии о покупке автомобиля

На ладу Весту ставят 3 совремменных мотора от АвтоВаз. Любому автолюбителю любопытно было бы узнать подробно о каждом из них.

— двигатель 21129 от ВАЗ — технические проблемы, характеристики;— 21179 от ВАЗ — новый топовый мотор 1,8 ставят на последние модификации включая Лада Веста SW Cross; двигательная установка HR16DE-H4M от Ниссан — цепной мотор с внушительным ресурсом, но ручной настройкой клапанов.

Новый грм ставят в агрегат ваз 21179 так же, как разобрано ранее.

Lada Vesta – компактный седан малого класса, находящийся на грани B и C классов, который начал свою историю в 2015 году.

Можно отметить следующие особенности авто:

• Двигатель на 87–114 лошадиных сил (в зависимости от комплектации).
• На авто устанавливаются как двигатели с ремнём ГРМ, так и с цепью.

Устройство и функции генератора

Автомобильный генератор относится к числу вспомогательных устройств, без которых эксплуатация транспортного средства невозможна. Его задача — обеспечить достаточное количество электричества для всех потребителей на машине и зарядки аккумуляторной батареи.

Неисправности приводят к тому, кто АКБ остается без помощника, самостоятельно она может обеспечить движение лишь на короткое расстояние. Во избежание таких ситуаций производителями устанавливается контрольная лампа зарядки АКБ, сигнализирующая о поломке.

Ремень генератора. Источник фото: https://www.drive2.ru/l/503533995397480550

Генератор представляет собой мини электростанцию, вырабатывающую трехфазный переменный ток. Затем осуществляется преобразование в постоянный, питающий электрическую сеть автомобиля. Работает устройство синхронно с двигателем, приводится в действие поликлиновым ремнем, передающим вращение от коленчатого вала к ротору. Так образуется электродвижущая сила в обмотках статора.

Чтобы собрать такое устройство, требуется более 20 деталей. Основные узлы:

• Ротор. Представляет собой электромагнит, обмотка которого расположена вокруг вращающегося вала. Контакт между ними обеспечивают графитовые щетки.
• Статор. Это 3 неподвижные обмотки, изготовленные из меди. Они намотаны на магнитный сердечник и соединены друг с другом.
• Реле регулятор. Его функция — контроль напряжения на выходных клеммах на уровне 13,5 В. На реле возложены функции защиты от перегрузок. Более сложные конструкции имеют встроенный датчик температуры, с помощью которого обеспечивается подача более высокого напряжения в зимнее время. При низкой температуре потребление электроэнергии в авто увеличивается. Устанавливается на корпус с применением специального щеткодержателя, либо внутри генератора в одном блоке вместе с щетками.
• Выпрямитель (диодный мост). В его функции входит преобразование переменного сигнала в постоянный ток.
• Корпус. Изготавливается из легких металлов или их сплавов для снижения веса. Поскольку работающий генератор подвержен нагреву, в корпусе имеется множество вентиляционных отверстий, обеспечивающих охлаждение устройства воздушными потоками.

Дополнительно предусмотрена крыльчатка, лопасти которой вращаются вместе с ротором и обеспечивают более эффективное охлаждение, увеличивая поток воздуха.

Самостоятельная замена детали

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

• подъемник или смотровая яма,
• дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

• торцевой гаечный ключ на 10, 13, 15 и 17 мм;
• накидной ключ на 17 мм;
• шестигранный ключ размером 5 мм;
• головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
• гидравлический или механический домкрат;
• комплект отверток с плоским жалом;
• оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
• монтажная лопатка.

Подготовка автомобиля

• Открыть капот автомашины и снять декоративную пластиковую крышку.
• Снять защитный подкрылок, установленный в арке правого переднего крыла.
• Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
• Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
• Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
• Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
• Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

• Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.
• Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

1. Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
2. Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
3. Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.
4. Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
5. Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
6. Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
7. Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).

Признаки износа ремня и натяжителя

Существует ряд характерных симптомов, сигнализирующих о ненормальном состоянии привода:

1. Свист при запуске двигателя. Появляется по причине недостаточного натяжения, вызванного изношенным ремнем или неисправностью ролика (на машинах с кондиционером). Если он свободно вращается, нет видимых следов износа, причину ищут в ремне. Он имеет поликлиновую структуру. Поверхность состоит из нескольких продольных гребней, называемых клиньями и расположенными между ними впадинами, «ручейками». Когда рёбра стачиваются, происходит более глубокое погружение клиньев в канавки шкива, за счет чего уменьшается внутренний диаметр привода. Прирост длины на определенном этапе выходит за пределы, которые может компенсировать натяжной ролик.
2. Трещины на поверхности. По мере эксплуатации появляются поперечные трещины, чаще на внутренней поверхности. Несколько таких — тревожный знак, когда их много — привод подлежит немедленной замене.
3. Потертая поверхность ролика. Равномерно сточенный шкив не так страшен, если провисание компенсируется перемещением ролика. В противном случае ремень проскальзывает, а может и выскочить из паза. При неравномерном износе возможно образование кромок, которые режут ремень.

Действенных способов восстановления работоспособности механизма не существует. Единственный выход — замена изношенных деталей.
