Ваз 2107: замена крестовин своими силами

Содержание:

Пошаговая инструкция по замене подвесного подшипника карданного вала и крестовины Ваз 2107
Выбор запчасти
Порядок замены крестовины
Установка крестовины кардана
- Замена крестовины переднего кардана
Выбор запчасти
Замена крестовины кардана ВАЗ 2106
Замена крестовин кардана на ВАЗ 2101-ВАЗ 2107
Как проводится замена крестовины
Порядок операций
Признаки поломки крестовины кардана
Подготовка к работе
Особенности механизма
- Основные неисправности кардана
- Процесс снятия и замены кардана

Пошаговая инструкция по замене подвесного подшипника карданного вала и крестовины Ваз 2107

Давайте начнем с того какие инструменты понадобятся для замены подвесного подшипника и крестовины:

рожковые ключи на двенадцать и тринадцать
торцовые ключи на тринадцать и двадцать семь
молоток
алюминиевая или медная наставка
стяжной съемник
фланец еласт. муфты
сжимные пассатижи

Так же понадобиться ремонтная яма.

И так начнем пошаговую замену.

1. Демонтируйте с автомобиля карданный вал. Ключом на тринадцать отверните два болта крепления подвесного подшипника к поперечной опоре. Далее отверните гайки, которые крепят к хвостовику заднего моста кардан.

2. Демонтировав кардан, в обязательном порядке поставьте метки керном. Если этого не сделать, вы соберете назад кардан по другому. И тогда будут вибрации или биения кардана.

3. Начнем с замены крестовины. Возьмите пассатижы и демонтируйте все стопорные кольца. После снятия колец установите кардан так, чтобы крестовина оказалась на весу. Далее возьмите оправу и молотком выстукайте чашку крестовины.

4. Поверните кардан, демонтируйте чашку. Следующую чашку выбейте молотком. Не переживайте, обратно чашки устанавливаются элементарно.

5. Произведите чистку проушин кардана от пыли и грязи. Так же почистите места под стопорные кольца.

6. Переходим к установке крестовины. Демонтируйте с обоих сторон от крестовины — чашки, и оденьте в проушины крестовину. Сдвинув крестовину в одну сторону, оденьте чашку. Будьте осторожны, и смотрите чтоб не рассыпались иголки, которые внутри чашки.

7. Возьмите наставку из метала(алюминий, медь), и посадите чашку до того момента когда увидите стопорное кольцо. Оденьте стопорное кольцо и переверните кардан.

Далее осторожно подвиньте навстречу чашке крестовину и оденьте ее до того момента как увидите стопорное кольцо(как и предыдущую чашку). Произведите установку стопорного кольца

Установить вторую чашку сложней, будьте внимательны и осторожны.

9. Перейдем к замене подшипника. После того как сняли крестовину, установите во фланец старой еласт. муфты шлицевой конец кардана. Далее ключом на двадцать семь откручиваем гайку крепления вилки карданного шарнира к переднему валу.

10. Стягиваем вилку шарнира с помощью специального съемника. Далее снимаем с вала подвесной подшипник. Для того чтобы снять подшипник можно обрезать наружное кольцо и демонтировать подшипник с помощью съемника.

11. Установите новый подвесной подшипник и соберите все в обратной последовательности. И не забудьте примять борт гайки вилки от кардана.

После ремонта прокатитесь на автомобиле, и послушайте не появилось ли шумов, биений, вибрации. Если все в порядке, значит вы собрали все правильно. Удачи в ремонте!

Крестовина представляет собой деталь, которая устанавливается в конструкции карданного вала. Данная деталь осуществляет передачу крутящего момента от КПП к заднему мосту автомобиля ВАЗ 2107. Передача крутящего момента осуществляется посредством карданного вала, который оснащен двумя такими изделиями. Одна крестовина на «семерке» находится в центральной части днища автомобиля, а вторая располагается в месте присоединения вала к редуктору.Как и все детали автомобиля, она со временем выходит из строя, что требует проведения ее замены. Устройство не подлежит ремонту, поэтому выясним, что представляет собой замена крестовины ВАЗ 2107.

Выбор запчасти

Для того, чтобы ремонтировать этот узел пореже, нужно приобретать запчасти хорошего качества. От правильного выбора крестовины, зависит, как часто нужно будет производить её замену. Выбор крестовины:

Желательно покупку делать в специализированных магазинах и рынках, где есть сертификаты качества и торговцы дорожат своей репутацией. У случайных же продавцов, которые торгуют на стихийных рынках от случая к случаю, лучше ничего и никогда не покупать. Кроме того, нормальная торговая точка даёт гарантию, которая позволяет в течение 14 дней вернуть товар, если с ним что-то не так.
Запасная часть должна быть от известного, проверенного годами бренда, а не какого-то сомнительного качества.
Крестовину следует покупать снабжённую пресс-маслёнкой (тавотницей), через которую всегда можно обновить смазку в подшипниках с помощью нагнетателя («шприца») — как ручного, так и электрического. Такая деталь прослужит дольше.

И ещё один действенный способ проверки. Вынутую из упаковки крестовину надо положить на кусок стекла — стеклянный прилавок вполне подойдёт, или на то же зеркало бокового вида (снятое, разумеется). Держа пальцами противоположные оси крестовины, нужно попробовать покачать их на этой поверхности. Далее так же нужно поступить и с другими осями. Затем провернуть деталь и ту же операцию проделать снова. В процессе проверки не должно быть стуков о поверхность стекла, что будет свидетельствовать об отсутствии деформаций детали.

Следует купить сразу две детали, потому как после замены одной очень скоро последует замена другой. Многие сразу же меняют и подшипник подвесного устройства, чтобы в скором времени не заниматься повторением пройденного, то есть всё разбирать, теряя время и собственные нервы.

Покупая новую крестовину на ВАЗ 2107, не нужно стараться сэкономить. Всем известно, что «скупой платит дважды», поэтому лучше сразу купить оригинальную деталь, чем сменить пару-тройку крестовин за полгода.

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов. Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена

Обратите внимание, что резина самого подшипника должна быть достаточно эластичной

Порядок замены крестовины

Замена крестовины требует наличия некоторых инструментов, как минимум, молотка, трубки из мягкого металла, отвертки, щипцов и пассатижей. Желательно также иметь съемник и половинки трубы с внутренним диаметром, соответствующим диаметру цилиндров крестовины. Кроме того, поскольку заменой крестовины ремонт не ограничивается, нужен набор торцевых и рожковых ключей. Также понадобится смазка, крестовина новая, моющее средство и металлическая щетка.

Инструменты для замены крестовины

Итак, приступаем к разборке. Порядок такой:

слегка обстукиваем место соединения,
льем промывающую жидкость на места соединения,
разбираем соединения,
смазываем соединения,
собираем соединение.

Процедуру замены крестовины можно делать «на коленках», но удобнее на определенном этапе зажать карданный вал в тиски. При сборке и разборке соединения надо следить за тем, чтобы не рассыпался игольчатый подшипник.

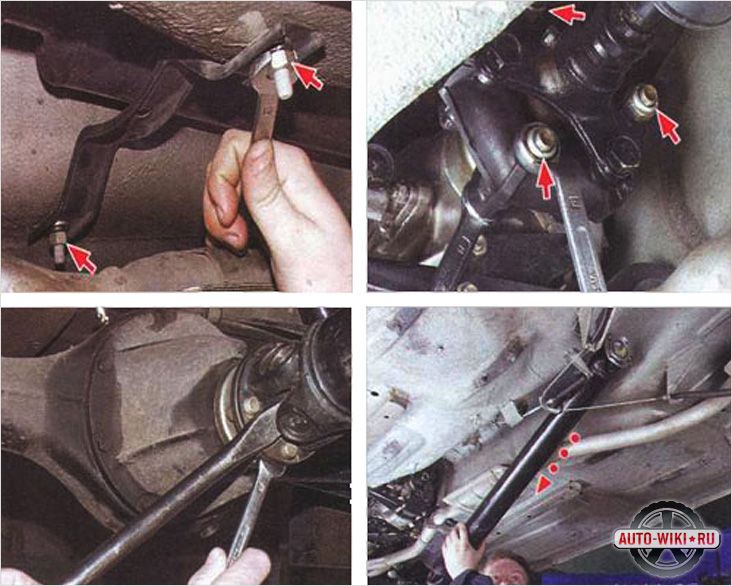

Порядок снятия карданного вала

Для начала щипцами или отверткой снимаем стопорные кольца с крестовины. Далее приступаем к процедуре разборки.

Снимаем стопорные кольца

Прежде чем начать разборку соединения, его желательно почистить и пролить очищающей жидкость, с той же целью обстукиваем соединение.

Есть два подхода к тому, чтобы достать игольчатые подшипники соединения. Первый заключается в том, что вы постукиваете молоточком в районе соединения. За счет вибрации стаканчики должны вылезти со своих мест (вилки). Второй подход заключается в том, что для снятия подшипника вы используете съемник. При этом сначала вы немного продавливаете подшипник, то есть один немного выдвигается (а второй, наоборот, устанавливается), после чего крестовину задвигаете обратно, а в образовавшееся пространство между подшипником и крестовиной что-то вставляем (например, половинки трубы), дальше опять продавливаем. Теперь подшипник вылезет дальше, и его можно будет достать.

Разборка методом выбивания

После того как сняли один подшипник, вынимаем крестовину из соединения. Второй подшипник аккуратно выбиваем молоточком помощью трубы из мягкого металла. Следим, чтобы части подшипника не потерялись.

После того, как уволили одну вилку, приступаем к освобождению второй вилки карданного вала. Таким образом, мы вытаскиваем крестовину и освобождаем соединение карданного вала. Дальше все прочищаем с помощью металлической щетки.

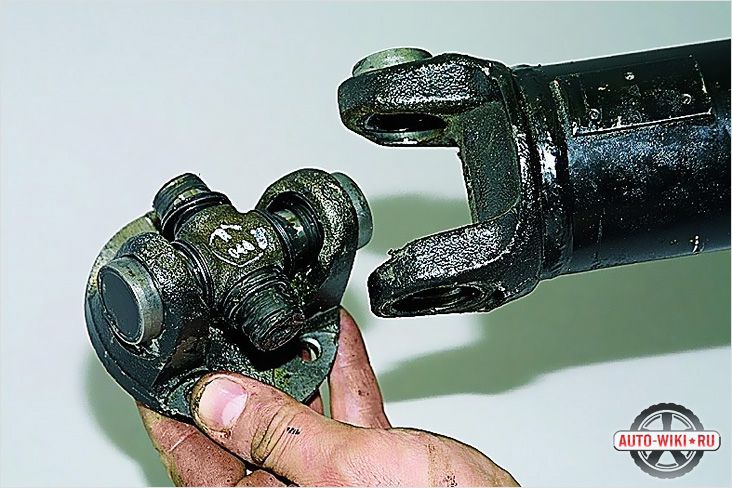

Снята крестовина

На заключительном этапе необходимо выполнить сборки соединения с новой крестовиной. Но прежде чем приступить к сборке, необходимо смазать трущиеся поверхности. Для этого подойдут такие масла, как ШРУС-4, ФИОЛ-2У, МС-1000, №58. В некоторых случаях есть возможность нанести смазку уже после сборки, но это не общий случай.

Сборка с новой крестовиной

Сборка выполняется в обратном порядке. После того как соединение собрано и вставлены стопорные кольца, необходимо его слегка простучать, чтобы детали встали на место; проверить, нет ли люфта, и легко проворачивается соединения. Если есть люфт, то необходимо будет заменить стопорные кольца на кольца большей толщины.

После того как соединение на крестовине собрано, можно ставить карданный вал на место.

Установка крестовины кардана

Встречаются три основные типы по монтажу:

Вид монтажа
Особенности установки
Кернением
, как некоторые до сих пор считают, вариант, прекрасно подлежит ремонту. Наиболее часто встречается в легковых авто, с чашками, размером до 31 мм. Кустарные мастерские пытаются прихватывать чашки подшипников сваркой, высокая температура расплавляет смазку, тем самым, сводя на нет ресурс дорогостоящего узла.
Стопорными кольцами
Центровка достигается заменой верно подобранных стопорных колец

У разных производителей они несколько отличаются, порой нам приходится исправлять такую самостоятельную (простую, со слов клиента) замену, приведшую к вибрации после ремонта
Стопорными крышками
Тут важно не «пережать шарнир», оставив тепловой зазор. Но и свободно болтаться она не должна

Решается только «рукой мастера».

Замена крестовины переднего кардана

Как правило, это двух опорный узел, заканчивающийся фланцами по обеим сторонам, либо со стороны коробки т.н. «мокрой шлицевой», которая вставляется в КПП, смазывается ее же маслом и имеет уплотнение в виде сальника. Этапы следующие:

снятие кардана с автомобиля;
очистка и осмотр узлов на износ;
демонтаж на прессе;
подготовка установочных мест;
установка новой детали, центровка;
балансировка на стенде;
установка кардана на автомобиль.

Замена крестовины заднего кардана мало чем будет отличаться от переднего, разве что габариты его несколько больше и наличие подвесного подшипника немного усложняет работу. Часть валов легковых авто имеет ШРУСы на двух сторонах карданного вала и всего одну крестовину, что делает ремонт заднего вала несколько дешевле.

Выбор запчасти

Желательно покупку делать в специализированных магазинах и рынках, где есть сертификаты качества и торговцы дорожат своей репутацией. У случайных же продавцов, которые торгуют на стихийных рынках от случая к случаю, лучше ничего и никогда не покупать. Кроме того, нормальная торговая точка даёт гарантию, которая позволяет в течение 14 дней вернуть товар, если с ним что-то не так.
Запасная часть должна быть от известного, проверенного годами бренда, а не какого-то сомнительного качества.
Крестовину следует покупать снабжённую пресс-маслёнкой (тавотницей), через которую всегда можно обновить смазку в подшипниках с помощью нагнетателя («шприца») — как ручного, так и электрического. Такая деталь прослужит дольше.

Это интересно: Эффект исчезновения

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

рожковый ключ на 13;
головка на 13 с воротком или трещоткой;
медная или алюминиевая наставка;
молоток;
сжимные плоскогубцы с тонкими губками;
универсальный съёмник;
зубило;
новая крестовина;
смазка «Фиол-1» или «ШРУС-4»;
большая отвёртка.

Для снятия кардана и замены крестовины понадобится стандартный гаражный набор инструментов

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

Откручиваем крепление кардана ключом на 13.
Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
Зубилом на фланце эластичной муфты делаем отметку положения кардана.
Отвёрткой отгибаем обойму уплотнителя возле муфты.
Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
Откручиваем центральное крепление и придерживаем сам кардан.
Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
Извлекаем стопорные кольца специальными клещами.
Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
Аналогичным образом выпрессовываем противоположный подшипник.
Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.
Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

С новой крестовины снимаем чашки и заводим её в проушины.
Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Обслуживаемые крестовины смазывают через тавотницы специальным шприцем

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Замена крестовин кардана на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Крестовины кардана – всего в жигулёвском карданном валу используется две крестовины, одна установлена в центральной части, а другая в том месте где карданный вал подсоединяется к редуктору, из замена производится легко если автомобиль свежий или если карданная передача недавно перебиралась, в случае же когда до кардана не дотрагивались лет 5, крестовины гораздо сложнее поменять будет, так как они ржавеют и сниматься начинают ну очень не охотно, если у Вас так и есть, тогда запаситесь спец. съёмником для крестовин в добавок (Вообще по сути он в любом случае нужен, но работу и без него можно произвести), молотком из мягкого металла и керосином (Или какой ни будь другой похожей жидкостью).

Примечание! Поменять крестовины кардана можно воспользовавшись следующим набором инструментов: Гаечными ключами «на 13» и двумя такими же но размером «на 19», ещё понадобятся накидные головки, примерно размерами «на 11» и «на 27» и конечно же вороток, потому что накидные головки без него это ни что, просто красивые элементы, ко всему этому пригодится обычный молоток и молоток из мягкого металла (В том случае если карданную передачу давно уже не трогали), ещё будут специальные щипцы нужны для снятия стопорных колец и кстати, про сами стопорные кольца для крестовин не забудьте, их обязательно будет нужно менять на новые, ещё оправки понадобятся которыми подшипники у крестовин будет можно выпрессовать, универсальный съёмник и клещи типа “Кобра”!

Где находятся крестовины на карданном валу? Мы не только покажем где они располагаются, но и предоставим фото того как они выглядят, Вы скорее всего уже посмотрели чуть ниже и заметили данное фото, на котором указаны красными стрелками места расположения крестовин, а на маленьком фото представлена одна из крестовин, рядом с ней лежат четыре стопорных кольца, те самые про которые мы говорили чуть выше.

Когда нужно менять крестовины на карданном валу? Признаки того что крестовины пришли в негодность следующие: Вибрация по кузову, щелчки, посторонние стуки в нижней части при включении передачи и при резком сбросе газа, после появления признаков нужно лезть под автомобиль и рукой проверять крестовины на изношенность, как это сделать, рассказано в ролике подробно очень чуть ниже:

Как проводится замена крестовины

Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:

Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
Открутить крепление подвесного подшипника (две гайки).
Вытащить карданный вал из коробки передач (там шлицевое соединение).

После того, как вал будет извлечен, можно будет снять крестовину кардана. Для этого потребуются круглогубцы, мощная плоская отвертка, молоток и круглая наставка (стержень, трубка). Диаметр ее должен быть чуть меньше диаметра проушин, в которых закреплены концы крестовины. Будет намного удобнее работать, если зажимать вал в тисках.

Далее потребуется выполнить следующее:

необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;
после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка

Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела

В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.

Следует отдельно добавить, что существуют специальные съемники для крестовин. Однако, на практике они используются крайне редко даже в условиях ремонта на крупных СТО. Добавим, что никакого специнструмента не потребуется и во время замены крестовины, так как установка новой детали также не представляет ничего сложного.

Легко руками снимаются две противоположные чашки
Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник
Важно обратить внимание на наличие смазки под чашкой.
Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
Устанавливаются стопорные кольца.
Проделывается та же операция с другими концами крестовины.
Замена крестовины кардана закончена
Теперь можно его устанавливать назад.. Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда

Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол

Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.

Порядок операций

Поскольку КК удобней менять при снятом вале, машину нужно поставить на смотровую яму, эстакаду или подъемник. Не забудьте зафиксировать колеса. Целесообразно рассмотреть и заполнить расположение деталей и узлов относительно друг друга. Можно сделать фотографию, а во время демонтажа – метки. Теперь приступаем к действиям:

Демонтируем карданный вал от поперечной опоры, для этого развинчиваем два крепежных болта на подвесном подшипнике. Если крепежи проржавели, смочите их керосином или WD-40. Кардан вытаскиваем.

Теперь снимаем шарнир. Специалисты рекомендуют обстучать деталь через накладку, и смазать крепежи керосином.
Затем стопорные кольца снимаются с помощью плоскогубцев. Кардан остается на весу.

Из проушины следует выбить пробку, это делается с помощью молотка и круглого приспособления такого же диаметра, поскольку оно должно пройти насквозь.

Таким же образом удаляются и другие пробки. После этой операции можно легко снять КК. Поскольку старая деталь подлежит выбросу, не бойтесь задеть ее ударами.
Всю область вокруг шарнира необходимо очистить от загрязнений. Если обнаружены зазубрины, их удаляют напильником, поскольку пробка должна входить свободно, но туго.

Порядок замены крестовины кардана ВАЗ 2107 смотрите на видео:

Признаки поломки крестовины кардана

Опытному водителю, хорошо знающему свою машину, обычно не составляет труда заметить даже самое незначительное изменение в работе автомобиля, однако проблемы, связанные с карданом, зачастую становятся заметными, когда уже слишком поздно. Специалисты отмечают, что легче всего определить поломку крестовины можно по звуку. Сам водитель не всегда может его услышать, поэтому проверять автомобиль лучше вместе с помощником, находящимся вне салона. О чем же должны сообщить следующие звуки:

Удары и стуки при включении коробки передач явно указывают на то, что крестовина неисправна. Ее неспособность удерживать вал создает перекос – люфт, который и является причиной резких ударов.
Скрип при движении или ускорении может быть следствием деформации подшипника крестовины. Если не провести срочную замену, дальше шарнир будет только разрушаться.
Вибрация ходовой части может быть проявлением многих неисправностей, но самая частая – это износ подшипников крестовины.

Важно! Даже эта скромная информация является поводом для обращения в автомастерскую для более тщательного и подробного осмотра кардана. Сами вы можете провести визуальный осмотр

Обращайте внимание на внешнюю деформацию запчасти и проверьте, нет ли утечки масла

Подготовка к работе

Без нужного инструмента не обойтись в любой работе. Следует подготовить:

Ключ № 13. Лучше с головкой и трещоткой, чтобы открутить подвесное устройство, а для фланцевого соединения лучше всего подойдёт накидной ключ или рожковый.
Молоток — предпочтительнее бронзовый или из меди.
Отвёртку с плоским лезвием.
Плоскогубцы.
Специальный съёмник, если, конечно, он есть. Покупать специально или нет — дело каждого автовладельца. Можно использовать выколотку.
Средство типа WD-40. За отсутствием такового можно использовать и керосин, например, вкупе с маслёнкой (медицинским шприцем) и кисточкой.

И, конечно же, работы лучше производить на подъёмнике, эстакаде или осмотровой канаве — так будет и удобнее и безопаснее.

Если работы ведутся на первых двух сооружениях, то нужно зафиксировать колёса, подложив под них колодки, что исключит нежелательное катание автомобиля вперёд или назад. Нужно всегда помнить о технике безопасности прежде, чем снять крестовину с кардана ВАЗ-2107 или производить любые другие работы под автомобилем.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

выход из строя крестовин;
разрушение подвесного подшипника;
нарушение конфигурации(дисбаланс) вала;
поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Карданный вал на автомобилях семейства ВАЗ является довольно надёжным узлом. Однако и он нуждается в периодическом обслуживании. Все неисправности карданной передачи следует устранять в кратчайшие сроки. В противном случае могут возникнуть более серьёзные и дорогостоящие неприятности.
