Кпп уаз буханка 4 ступенчатая ремонт

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

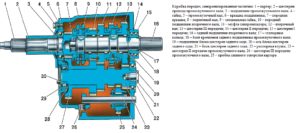

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

Принцип действия

Для того чтобы понять и представить, как происходит процесс смены скоростных режимов работы двигателя и соответствующего показателя допустимого числа оборотов, обратимся к небольшому пояснению. Низшие ступени, обеспечивающие трогание автомобиля с места, включаются самой мощной шестерней, которая продвигается по специальным полозьям, расположенным на ведомом вале. Такое действие позволяет передать тяжелой машине силу, достаточную для того, чтобы авто начало движение.

Как только автомобиль тронулся с места, можно переходить на вторую передачу, за счет чего машина не останавливается и поддерживается не очень быстрое ее движение. Однако второй скоростной ступени будет недостаточно, если необходимо набрать скорость порядка 40-50 км/ч. В данном случае потребуется использование более высоких передач.

Что касается 3 и 4 скоростных режимов и соответствующих шестерен, которые обеспечивают высокое количество оборотов в секунду, то они управляются муфтой синхронизатора. Выпускались некоторые модификации КПП на УАЗ 452, где переключение 1 и 2 скоростного режима работы трансмиссии также осуществлялись с помощью дополнительной муфты синхронизатора. Однако в данном случае мы рассматриваем вариант трансмиссии с одной муфтой синхронизатора.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

О книге :Формат книги :Страниц :Язык :Размер :Скачивание :

Применение пятиступенчатой коробки передач АДС EXPERT :

Коробка передач 420.3181-1700010-02 предназначена для установки на легковые автомобили семейства УАЗ-3160, УАЗ-3162 Симбир, УАЗ Хантер с бензиновыми двигателем ЗМЗ-409, УМЗ-4218 и дизельными двигателями ЗМЗ-514 и Andoria.

Коробка передач 420.3182-1700010 предназначена для установки на автомобили грузопассажирского семейства УАЗ-3741, УАЗ-3962, УАЗ-3303, УАЗ-2206, УАЗ-3909 с бензиновыми двигателями УМЗ-4178, УМЗ-4218, УМЗ-4213, ЗМЗ-409.

В целях увеличения ресурсных показателей пятиступенчатой коробки передач АДС EXPERT была проведена ее модернизация :

1. Увеличена длина рычага переключения передач в механизме коробки передач. Изменена конструкция кулачка возврата рычага в нейтральное положение, что сделало переключение передач более четким и легким, и исключило вероятность самовыключения передач переднего и заднего хода.

2. Доработана шпилька для раздаточной коробки, дополнительно установлен кронштейн крепления возвратной пружины стояночного тормоза и изменена конструкция картера ушка заднего торца коробки передач, что повысило удобство и сэкономило время при установке и сборке коробки передач с раздаточной коробкой.

3. Изменена конструкция избирательного механизма переключения передач, введено дополнительное резиновое уплотнение рычага, что позволило исключить вероятность течи трансмиссионного масла из-под рычага. Улучшены свойства резины, из которой изготовлен пыльник, это обеспечила полную защиту механизма коробки передач от попадания пыли и грязи и значительно увеличило ресурс пыльника, и как следствие, его надежность.

4. Установлен датчик включения заднего хода усиленной конструкции с защитой от агрессивной среды, это обеспечивает его бесперебойную.

5. Перенесено на 20 мм ниже заливное отверстие в картере коробки передач, установлен маслоотражатель подшипника вторичного вала, тем самым обеспечена лучшая циркуляция масла в агрегате и исключено самопроизвольное перекачивание масла из коробки передач в раздаточную коробку.

Кроме вышеперечисленных усовершенствований, пятиступенчатая коробка передач АДС EXPERT обладает рядом потребительских преимуществ :

— Расширенный диапазон скоростей. — Снижение расхода топлива до 20%. — Установка коробки передач возможна как с прямозубой, так и с косозубой раздаточной коробкой. — Снижение уровня шума при эксплуатации коробки передач до 80 дБ. — Легкое и четкое переключение передач. — Широкий выбор установочных комплектов.

Содержание руководства по пятиступенчатой коробке передач АДС EXPERT для автомобилей УАЗ.

1. Общие сведения о коробках передач 420.3181-1700010-02 и 420.3182-1700010

2. Эксплуатационные, технические характеристики коробок передач 420.3181-1700010-02, 420.3182-1700010

3. Разборка коробок передач 420.3181-1700010-02, 420.3182-1700010

3.1. Снятие первичного вала 3.2. Снятие вторичного вала 3.3. Снятие промежуточного вала

4. Неисправности и их устранение

5. Сборка коробок передач 420.3181-1700010-02, 420.3182-1700010

5.1. Сборка 5.2. Требования

6. Инструкция по установке коробок передач 420.3181-1700010-02, 420.3182-1700010 на автомобили УАЗ

6.1. Инструкция по установке коробки передач 420.3181-1700010-02 на автомобили УАЗ-3160, УАЗ-3162 Симбир, УАЗ Хантер 6.2. Инструкция по установке коробки передач 420.3182-1700010 на автомобили УАЗ-3741, УАЗ-3962, УАЗ-3303, УАЗ-2206, УАЗ-3909

7.Установочные комплекты для коробок передач 420.3182-1700010 производства ОАО Автодеталь-Сервис

8. Детали для ремонта пятиступенчатых коробок передач производства ОАО Автодеталь-Сервис

9. Перечень быстроизнашиваемых деталей коробок передач

Источник статьи: http://auto.kombat.com.ua/rukovodstvo-popyatistupenchatoy-korobke-peredach-adsexpert-dlyauaz-ustan/

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Косозубая раздаточная коробка начала серийно устанавливаться на автомобили Уаз-3162 Симбир. Она на 80 процентов унифицирована с прямозубой раздаточной коробкой, но при этом содержит одиннадцать оригинальных деталей. Основным отличием косозубой раздатки от прямозубой является наличие косозубых шестерен вместо прямозубых для передачи момента вращения на передний мост автомобиля.

Применение косозубых шестерен в конструкции раздаточной коробки позволило снизить общий уровень ее шума на 8-10 дБА по сравнению с прямозубой, но только в режиме включения переднего моста. В режиме пониженной передачи шум остался практически прежним, так как ведущая шестерня включения прямой и понижающей передачи и понижающая шестерня промежуточного вала так и остались прямозубыми.

Косозубая раздаточная коробка Уаз.

Механическая, двухступенчатая, с понижающей и нейтральной передачей, без межосевого дифференциала, с возможностью отключения переднего моста. Привод спидометра может быть как на 624, так и на 1000 оборотов/километр. Передаточное число понижающей передачи осталось прежним — 1.94. Косозубая раздаточная коробка рассчитана на применение с двигателями выдающими крутящий момент до 30 кгм, что на 60% выше прежних возможностей прямозубой коробки.

Раздаточная коробка прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиком. Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач. На задней части картера коробки установлен механизм стояночного тормоза.

Косозубая раздаточная коробка состоит из чугунного картера с крышкой в котором на подшипниках установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с шестернями. Ведущим валом для раздаточной коробки служит шлицевый конец вторичного вала коробки передач, он установлен в ведущую шестерню раздаточной коробки.

Соосно с ведущим валом на двух подшипниках установлен вал привода заднего моста. Между подшипниками установлена червячная шестерня привода спидометра. Промежуточный вал выполнен вместе с промежуточной шестерней понижающей передачи. Вал привода переднего моста изготовлен вместе с шестерней и установлен в нижней части картера раздаточной коробки.

Общая схема работы косозубой раздаточной коробки Уаз.

Принципиальная схема работы косозубой раздатки осталась прежней, но изменился алгоритм и способ подключения переднего моста. Крутящий момент от коробки передач подводится к ведущему валу раздаточной коробки. Ведомый вал постоянно соединен через карданную передачу с главной передачей заднего моста.

При включении привода переднего моста валы соединяются между собой не шестерней включения переднего моста расположенной на промежуточном валу, как в прямозубой раздаточной коробке, а зубчатой муфтой, которая для включения переднего моста соединяет между собой вал и шестерню привода.

Особенность работы косозубой раздаточной коробки Уаз.

Косозубая раздаточная коробка обладает еще одной особенностью, которая состоит в том, что промежуточная шестерня установленная на промежуточном валу и шестерня привода переднего моста вращаются в ней постоянно. Вне зависимости от того, включен или отключен передний мост, включены или отключены хабы — колесные муфты подключения переднего моста.

Поэтому в повседневной эксплуатации, в определенные моменты времени и особенно в условиях жаркой погоды, это создает хорошо различимый в салоне автомобиля дополнительный шум от раздаточной коробки, даже не смотря на то, что обе этих шестерни косозубые.

Механизм переключения передач косозубой раздаточной коробки Уаз.

Механизм переключения на автомобилях семейства Уаз-3162, Уаз Патриот и Уаз Хантер однорычажный. Один рычаг поочередно включает передний мост, затем нейтральную и понижающую передачу. Механизм состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки. Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами. В автомобилях с четырех и пятиступенчатой коробкой передач сам рычаг управления переключением раздатки и его рукоять отличаются.

Модификации «Таблетки» и их отличительные особенности

Модификации транспортного средства различаются буквенными символами. УАЗ-452 — это главная разновидность транспортного средства, присвоенная фургону.

На тот момент она получила огромную популярность и востребованность среди населения Российской Федерации.

УАЗ-452А — медицинское транспортное средство. Среди народа он носит название «Таблетка». Иначе автомобиль называют «УАЗ — санитарка». Машина имеет 4 носилки, в нее может вместиться 6 пострадавших и один сопровождающий медицинский работник.

УАЗ-452А не предусматривает комфортных условий. Но это лишь единственная модель УАЗа, которая могла добраться в дальние деревушки и оказать медицинскую помощь. УАЗ-452А имеет классическую старенькую версию подвески. В былые времена машину такой модификации, как всеми любимый и почитаемый УАЗ-452А, можно было встретить достаточно часто на советских дорогах. Это тот вариант, который можно было приобрести по доступной цене.

УАЗ-452АС относится к санитарным транспортным средствам. Рассматриваемая модель транспортного средства выполнена по направлению северного исполнения. УАЗ-452АЭ — это шасси. Оно предназначено для установки разного вида оборудования. УАЗ-452В — миниавтобус. Автобус имеет 10 мест для пассажиров. Вагонная компоновка присутствует в машине УАЗ-452 В.

УАЗ-452Д — грузовой транспорт. Кабина УАЗ имеет 2 места. Кузов сделан из дерева. УАЗ-452Г- это транспортное средство, предназначенное для санитарных целей. Имеет большую вместимость.

УАЗ-452К — это автомобиль типа «автобус». В его составе располагались три оси размерами 6х4. Следует подчеркнуть, что транспортное средство УАЗ-452К рассчитано на 16 мест. Оно выполнен по экспериментальным технологиям. Год производства рассматриваемой модели УАЗ-452К — это 1973. Но конструкция транспортного средства оказалась усложненной, повысился расход бензина, вес машины вырос. УАЗ-452К не вышел в массовое производство. УАЗ-452П является седельным тягачом.

Система питания топливом двигателей УМЗ-4178, УМЗ-4179, УМЗ-4218, ЗМЗ-4021 и ЗМЗ-4104 на автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 принудительная, с подачей топлива топливным насосом диафрагменного типа.

Топливные баки.

Как основной, так и дополнительный имеют топливозаборную трубку с сетчатым фильтром разборной конструкции, пробку для слива отстоя и топлива, пробку наливной горловины. Пробка топливного бака уплотняется с помощью резиновой прокладки и имеет впускной и выпускной клапаны. Из топливных баков надо периодически сливать отстой и промывать их. Для промывки баки снимают с автомобиля. Промывку производить чистым бензином.

Емкость основного топливного бака 56 литров. Емкость дополнительного топливного бака на автомобилях УАЗ-3741, УАЗ-37411, УАЗ-3909, УАЗ-39094, УАЗ-3962, УАЗ-2206 — 30 литров, а на автомобилях УАЗ-3303, УАЗ-33031 и УАЗ-33036 — 56 литров. Кроме того, на автомобилях УАЗ-39094 и УАЗ-3303 и их модификациях, возможна установка только одного основного бака.

Топливный фильтр-отстойник.

Служит для фильтрации топлива от механических примесей и воды. Для слива воды и грязи в отстойнике имеется пробка. Чтобы извлечь фильтрующий элемент для его промывки, необходимо отвернуть штуцеры и болты.

Топливный фильтр-отстойник перед зимним сезоном эксплуатации надо снять, фильтрующий элемент промыть в бензине. Разбирать его не следует. После промывки продуть сжатым давлением не более 98 кПа (1 кгс/см2), чтобы не вызвать повреждения фильтрующих пластин. Периодически сливать отстой грязи и воды через сливное отверстие.

Топливный насос.

Диафрагменный, типа Б9В (451М-1106010-30, 451М-1106010-40) или 2105-1106010-50, или 900-1106010, установлен на левой стороне блока цилиндров двигателя. Топливный насос имеет рычаг для ручной подкачки топлива при неработающем двигателе. В корпусе насоса имеется отверстие для вентиляции полости под диафрагмой.

При обнаружении течи топлива из этого отверстия диафрагму следует заменить. Во время сборки насоса затягивать винты крепления головки при отжатой диафрагме в крайнее нижнее положение рычагом ручной подкачки.

Номера и обозначение деталей топливного насоса Б9.

Составляющие трансмиссии УАЗ

На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая). Обеспечивают облегченное включение передач синхронизаторы инерционного типа. Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.

На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега. Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару. Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь. В целях профилактики, каждые 15000 км необходимо замерять уровень масла.

Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.

Машина оснащается раздаточной коробкой. В конструкцию раздаточной коробки на УАЗ 452: валы ведущих мостов, шестеренки. Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками. Надежно закреплены в крышке штоки вилки переключения.

Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.

Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.

Сколько масла в МКПП (коробке передач) УАЗ 469

УАЗ 469 – полноприводный советский внедорожник, впервые представленный в 1972 году. В 1980-м состоялась первая модернизация. Очередной рестайлинг состоляся в 1985 году. Обновленная модель получила гидравлический привод сцепления, двухконтурную тормозную систему, а также подвесные педали тормоза и газа. УАЗ-469 оснащался бензиновым мотором объемом 2.5 л с мощностью 72-75 л. с. и механической КПП. Еще была доступна двухступенчатая раздаточная КПП. Внедорожник поставляли в Азию, Африку и Южную Америку, а также в Италию. В 2003 г. машину модернизировали и переименовали в «Хантер».

• Регламент замены масла в МКПП1
• Рекомендуемое масло2
• Сколько масла требуется для МКПП УАЗ 4693 Год выпуска – 1972-20033.1

Регламент замены масла в МКПП

По рекомендациям опытных автовладельцев и специалистов, масло в МКПП УАЗ 469 необходимо менять каждые 50-100 тыс. км. Далее рассмотрим наиболее благоприятные условия, для которых подходит указанный регламент.

• Соблюдается смешанный цикл езды с одинаковым пробегом по трассе и городу, без интенсивных перегрузок и езды на максимальных скоростях
• Исключена буксировка тяжелых прицепов с объемом, превышающим допустимый предел для УАЗ Хантер
• В коробку передач заливается только оригинальное масло или его аналог
• Трансмиссия работает без рывков и подергиваний, передачи включаются плавно и без усилий
• Осутствует течь масла из сальников. Необходима их своевременная диагностика, чтобы избежать не только протекания масла, но и возникновения коррозионных процессов внутри коробки передач. Дело в том, что при нарушении герметичности сальников через них может проходить вода, например, в дождливую погоду. Сальники необходимо срочно заменить, после чего промыть коробку от грязевых отложений и залить новое масло.

Сейчас будем разбирать саму коробку передач

Видимо, проблема в этом подшипнике блока шестеренок, потому что весь вал порой не зацепляется, потому что болтается. И еще у синхронизатора практически нет зубьев. У меня рядом есть знакомый специалист по ВАЗ, я сейчас с ним проконсультируюсь и продолжу ремонт.

Проконсультировался со специалистом, сказали, что подзамену идут оба подшипника промежуточного вала и подшипник первичного вала. Сточенный синхронизатор сказали не трогать, оставить так, потому что там нет ни сухарей, ни шариков. Он нормально будет работать. Надо еще поменять маслосгонную шайбу.

Съездил в магазин, купил подшипники: 50 208 с проточкой на первичный вал; 50 306 на промежуточный вал. Еще нужен без проточки 305-й подшипник открытый, но открытого не было, купил закрытый. Потом уберу эти резиновые штучки – будет открытый. Также герметик, прокладки на коробку, маслосгонные шайбы и болты на кардан.

Сейчас будем разбирать коробку. Чтобы снять промежуточный вал, надо снять эти шестеренки. Для этого я открутил этот болтик. Его надо открутить. Сейчас я буду выбивать ось. Все, выбил.

Теперь нам надо выпрессовать первичный вал. Здесь на шестеренке есть такое место, где нет зубчиков. Ее надо поставить так, чтобы она не мешала выйти, чтобы зубья не цеплялись за эту шестеренку. Крутим, поставили, сейчас будем выпрессовывать. Нашел я отвертку такую железную, сейчас поставлю. Очень легко вышел этот первичный вал.

Пойдем дальше. Первичный вал мы вытащили, теперь приступаем ко вторичному валу. Надо открутить эти болты, снять эту стопорную шайбу, и по подшипнику туда ударить, чтобы подшипник вышел. Эти пластинки я уже открутил, которые держали подшипник в проточке. Теперь я снимаю стопорную шайбу, затем снимаю такую шайбу. Сейчас можно бить по подшипнику, чтобы он выходил. Теперь ударами молотка буду выпрессовывать подшипник. Подшипник надо отсюда вытащить, сейчас попробую. После снятия подшипника и снятия (неразборчиво 09:35) шайбы вытаскиваю вторичный вал.

Чтобы снять промежуточный вал, надо открутить эту гайку и туда его вбить. Сейчас попробуем, как это будет. Гайку промежуточного вала открутил, здесь осталась обойма от подшипника, и теперь будем вытаскивать шестерни. Он здесь весь разбирается и так должен выйти. Собираем, чтобы не забыть, как они стояли. Сейчас еще помою, почищу и приступлю к замене деталей и сборке коробки. Коробка разобрана, сейчас эту многовековую грязь очищу скребком. Потом попробую, у меня есть резак, можно и горелкой, это все обожгу, чтобы было чисто. Только потом буду все собирать.

Производим установку промежуточного вала.Одеваем сначала кольцо, затем маленькую шестерню, затем пойдет эта, поменьше. Затем так ставим большую. Только это все будем вставлять внутри, поэтому заново все разберем.

Теперь будем запрессовывать подшипник 50 306. С этой стороны запрессовали, переходим на другую сторону. Теперь запрессовываем подшипник с другой стороны. Устанавливаем вторичный вал. Прилепили ролики на солидол, сейчас будем вставлять во вторичный вал. Все, здесь больше пока ничего интересного нет. Сейчас будем собирать все, соединять с раздаткой. Самое интересное начнется, когда будем ставить ее на место.

Также смотрите, кто будет переделывать кузов буханки, у меня есть такой столик. Он у меня так открывается на подшипниках, и есть доступ к задней части двигателя. Сейчас буду пробовать отсюда поднимать коробку. Все, как мы видим, коробка зашла на свои крепления. Люк помог, но хватило бы всего двух отверстий, чтобы протянуть веревку. То есть я протянул веревку, завязал на узел, ломиком начал закручивать, и коробочка стала подниматься. Надеюсь, все правильно сделал. Все, собираем дальше.

Подкрутив несколько оборотов, коробку поднял до конца, и теперь без труда можно закрутить крепления подушек коробки. Так что люк проверку прошел – вещь нужная. Все, работу закончил.

На материал у меня ушло 1500 рублей: на все прокладки, масло, подшипники. В прошлый раз я ремонтировал коробку в автосервисе, вылетала первая передача, взяли 10000 рублей. Сегодня пришлось делать самому, но сэкономил.

Два дня на это потратил!

4

5
(
40

голосов
)

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

• ключи: рожковые и торцевые;
• отвертки;
• молоток;
• монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

Как собрать

Сборка и установка АКПП производится в следующем порядке:

1. Помещение коробки на место, закручивание болтов и других крепежных элементов.
2. Присоединение к основной конструкции раздаточной коробки.
3. Монтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана. На этом этапе можно собрать рычаг.
4. Установка в салон сидений.
5. Заливка в емкость нового трансмиссионного масла.

После этого можно снимать автомобиль со смотровой ямы. Чтобы поставить на УАЗике новую коробку передач и заменить другие детали, предварительно внимательно ознакомьтесь со схемой устройства механизма.

Замена раздаточной коробки

Для установки новых комплектующих следует использовать только качественные детали, подходящие для модели автомобиля. Это залог комфортной езды, надежного функционирования всех элементов системы.

Процесс включает в себя следующие этапы:

1. Снятие и разбор агрегата.
2. Диагностика неисправностей.
3. Замена изношенных элементов или установка новой раздаточной коробки.

Для демонтажа устройства потребуется:

• зафиксировать транспорт на смотровой яме;
• опустить стояночный рычаг тормоза;
• перевести остальные элементы выбора и смены скоростей в нейтральную позицию;
• снять кожух, рукоятки, все соединяющие элементы провода, чехлы и облицовку.

Установить новый агрегат необходимо в обратной последовательности.

Продлить срок службы механизма поможет своевременное техническое обслуживание, диагностика основных и вспомогательных узлов, регулярная замена изношенных деталей, использование качественной топливной и масляной смеси, расходных материалов, бережная эксплуатация транспорта и следование рекомендациям производителя.

“>

УАЗ Hunter Бухантер › Бортжурнал › Замена 4-х ступки на Dymos на 315196

Долго ли коротко ли, но понял, что по трассе 4-х ступка, хоть и синхронизированная, адский ад и если больше 80 идти — слишком громко, тем более музыку же поставил, а на майские 1000 вокруг Селигера ехать собрался. В общем приобрел с распиленного патрика коробку, раздатку корзину сцепления с 2-мя дисками и поперечину у знакомых за 36к за всё.

Раздатки то же отличаются:

Со старой раздатки была демонтирована крышка с пружинкой, которая цепляет рычаг, поскольку на новой раздатке её не было.

При демонтаже — сломал болт в подушке поперечины, кроме того, она чуть выше патриотовской — поперечину ставили новую

Так же были куплены в avtoall.ru:

Там же взял прокладки для коробки/раздатки, но оба набора не подошли — они только для «классики», поэтому в в магазине в Дедовске («Автозапчасти УАЗ» Московская обл., г.Дедовск, Волоколамское ш. 39 км. 8-926-828-55-45, 8-926-457-25-61 Официальный представитель ОАО «АвтоДетальСервис»). купил лист паранита за 150р, заодно там же купил маленькие пыльники на рычаги (рублей по 25).

Установлено новое сцепление. Видно что для снятия коробки с колоколом потребовалось частично демонтировать стабилизатор. В итоге в поездку поехал без него, поскольку один из болтов сломался и времени высверливать не оставалось.

Коробка, подготовленная к установке:

Примерка вырезанной прокладки:

Первоначально были куплены:

Но в процессе установки выяснили, что они не подходят — короче сантиметров по 5 — видимо из-за того что 315195 — на спайсерах, а 315196 — на гибридах (редуктор колхозный/тимкен)

Пришлось срочно ехать сдавать назад и брать новые. Возврат в avtoall.ru работает нормально, не придирался, но медленно — на каждого вопрошающего — минут по 15 и набирается не хилая такая очередь, так что лучше не приезжать под закрытие в 20:00

В итоге карданы поставил эти:

Dymos на 315196 встал как родной — резать кузов не пришлось, поперечина на штатных местах, в черепахе — 2 новых отверстия только + как баг — неприкрученная черепаха на кочках иногда падала на барабан. но тут уж нефиг с не прикрученной кататься =)

В итоге 1000км откатал, по трассе — комфортнее. хотя максималка — такая же — 135 км/ч

по бездору — 2-3 пониженная, первую включал только попробовать.

источник
