Как проверить коммутатор на ваз 2109

Распространенные неисправности после установки БЗС

Причина неисправности	Способ устранения
Двигатель не запускается
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором	– проверьте провода и их соединения; поврежденные провода замените
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с выключателем или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель зажигания	– проверьте, замените неисправную контактную часть выключателя зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика-распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания

Другие способы проверки коммутатора

Несмотря на относительно невысокую стоимость нового коммутатора, у автолюбителей не всегда есть желание, а порой и возможность, приобрести его.

Да и в случае исправности старого коммутатора его замена никоим образом не повлияет на работу двигателя.

Именно поэтому многие владельцы автомобилей ВАЗ 2109 предпочитают проверить старый коммутатор, прежде чем менять его на новый.

Рис. 4 Крепление коммутатора на кузове авто.

Произвести профессиональную проверку этого узла можно на СТО с помощью специализированного стенда.

Профессиональное оборудование может показать не только наличие или отсутствие подачи импульса от коммутатора на катушку зажигания, но и их цикличность и стабильность.

Но подобное оборудование есть не на всех сервисных станциях, поэтому народные умельцы придумали еще один простой способ проверки коммутатора.

Для этой проверки вам понадобится ключ на 8 и контрольная лампочка на 12 В мощностью 3 Ватт. Порядок действий следующий:

• Снимите клемму «минус» с аккумуляторной батареи.
• Отсоедините ключом на 8 от клеммы с маркировкой «К» на катушке коричневый проводок, который идет к клемме с маркировкой «1» коммутатора.
• Один конец контакта контрольной лампы 12 В соедините с этим проводом, а другой – с клеммой под маркировкой «К» на катушке. Таким образом, контрольная лампа должна оказаться в цепи между катушкой и зажигания коммутатором.
• Накиньте клемму АКБ обратно.
• Попробуйте завести двигатель. Во время вращения стартера контрольная лампа должна гореть. Если этого не происходит, то коммутатор не работает и нуждается в замене.

Вам это может быть интересно:

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Существующие разновидности коммутаторов

Различают два основных типа устройств: AC CDI и DC CDI. Первые коммутаторы небольшие и простые, в их схеме используется высоковольтный генератор. Вторые более распространены, снабжены четырьмя контактными группами с минусом и плюсом, а также отдельными выходами на катушку и датчик Холла. Но последние функционируют только при наличии высокого напряжения, подведённого с внешнего источника.

Коммутаторы также принято классифицировать, согласно функциональным особенностям:

• традиционные или стоковые устройства, строго соответствующие параметрам автомобиля — как правило, ставятся ещё с завода;
• спортивные — имеют возможность увеличения верхнего предела количества оборотов ДВС, однако такая разновидность является уделом опытных специалистов и имеет риски аварий;
• с возможностью регулировки фаз УОЗ — отличный вариант, когда требуется выровнять крутящий момент силовой установки, улучшить разгонные характеристики и стабилизировать работу мотора на разных оборотах.

Безусловно, коммутаторы принято делить и по основным разновидностям.

Электронные

Данный тип коммутатора ещё называют микропроцессорным с транзитными ключами. Он используется для управления напряжением преобразователя и снижает нагрузки на соединения, тем самым повышая мощность тока.

• возможность лучшего наполнения цилиндров ДВС;
• эффективная отдача мотора на всех оборотах.

Гибридные

В этих системах дополнительно используется механическая часть — кулачковый трамблёр. Электронику представляет сам коммутатор и катушка. Узел очень надёжен, экономичен и удобен. К примеру тем, что при выходе из строя свитча, можно переключаться на старый преобразователь с бегунком.

Бесконтактные

Группа с транзисторами, широко применяемая с начала восьмидесятых годов. Она вытеснила допотопные классические контактные системы. Считалась в своё время наиболее эффективной, так как показатели её работы были намного выше, чем у остальных коммутаторов.

Двухканальные

Та же бесконтактная система, но значительно модернизированная. К примеру, обычная БСЗ имеет те же недостатки КСЗ — потерю энергии искры, нестабильность холостых оборотов, ограничение на регулировку УОЗ, высокую чувствительность к загрязнениям и влажности. Двухканальная система или ДБСЗ избавляет систему зажигания от этих минусов, обеспечивая ещё более высокую энергию искры за счёт использования дополнительных катушек. Также здесь не применяются проблемные подвижные элементы — бегунок и уголёк, а крышка выполняет лишь функции защитного элемента. Поэтому она и не подвержена выгоранию.

Интересно, что двухканальное зажигание применялось и раньше. Это было реализовано на экспортных Ваз-21083. Однако коммутаторы данного типа, называемые еще двухконтурными, не получили широкого распространения из-за низкого качества тогдашней электроники.

Ещё один нюанс, касающийся коммутаторов. У них могут быть разные выходы. Те, у которых стоит по умолчанию цифра «1», крайне опасны для катушек зажигания в тот момент, когда испытывают неисправности. Но плюс таких устройств в том, что с ними можно интегрировать стандартные преобразователи для контактного зажигания.

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

Параметры

Итак, у нас есть вот такие нехитрые коробочки с сетевыми портами. Как я уже и говорил, порты могут быть разного вида. То есть работать как с витой парой, так и с коаксиальным и оптоволоконным кабелем. Есть совмещенные коммутаторы.

Например, есть два офиса: центральный (где находится сервер) и второстепенный. Второстепенный можно подключить с помощью оптоволокна. То есть связующий порт будет оптический. Но вот далее все остальные локальные порты будут типа Ethernet. Как видите коммутаторы могут иметь разное количество портов – всё зависит от потребности пользователя. Мелкие обычно используют в домашних условиях или небольших офисах. Большие же часто применяют в крупных организациях.

Также порты могут иметь разную скорость. Чаще используют входные порты по 1000 Мбит/с в секунду, а локальные по 100 Мбит/с. Если в организации используется более оживленный трафик, то локальные порты могут быть 1-2 Гбит/с или вообще использовать оптоволокно с более высокой скоростью.

PoE

Помимо всего у некоторых моделей есть поддержка PoE портов. PoE порт – это специальный вход, который позволяет питать устройство по сетевому кабелю. Например, у вас есть камера, которую нужно установить в труднодоступном месте, где нет отдельных розеток. Тогда питание можно подать по PoE выходу. То есть устройство одновременно будет подключено к сети и к питанию.

SFP

SFP-порты позволяют использовать «оптику» для подключения отдаленных устройств. Обычно витая пара имеет небольшую дистанцию действия – 50-100 метров. Оптоволокно может бить куда дальше. Также оптический кабель надежнее защищен от электромагнитного воздействия и имеет меньший диаметр.

Mpps

Ещё одна очень важная характеристика, а именно скорость обслуживания пакетов. Из названия понятно, что данный параметр должен быть достаточно высокий в больших локальных сетях. Измеряется в Mpps (million packet per second – миллион пакетов в секунду). В малых сетях используют слабые аппараты от 2,0 до 10,0 Mpps. В крупных компаниях, работающих с трафиком, до 71,4 Mpps. Понятно дело, что чем больше этот показатель – тем дороже switch.

Размер таблицы

У нас используется таблица именно-MAC адресов. Если локальная сеть будет слишком сложной и таблицы не будет хватать, то сеть может подтормаживать, так как коммутатору нужно будет перезаписывать новый адреса, на старые. Один адрес занимаем 48 бит. В некоторых случаях инженеру нужно изначально подсчитать – какого размера будет таблица.

Способ крепления

Можно разделить на два вида: настольный и настенный. Первый вариант обычно устанавливают в серверные шкафы. Второй вариант можно крепить в любой место и прикручивать хоть на потолок, хоть на стену. Подобные виды используют именно вдали от сервера при подключении большого количества машин.

Схема подключения

Получается, что роль коммутации — просто усиливать импульс до требуемого значения. Так и есть, ведь недаром конструкторы сравнивают описываемый элемент с полевыми транзисторами Дарлингтона. Только в коммутаторе главную функцию выполняет индуктивный датчик с тремя выводами. Когда в зону датчика входит металлическая пластина, начинается генерация тока. Далее напряжение подаётся на вход коммутатора. Здесь импульс только увеличивается и идёт дальше на преобразователь.

Коммутаторная схема зажигания достаточно проста. Сложность вызывает её установка. Она должна быть проведена максимально грамотно, иначе никакого толка не будет. Важный нюанс касается также подбора транзисторов. Они должны проверяться через специальную измерительную аппаратуру, так как даже у одинаковых на первый взгляд полупроводников характеристики сильно отличаются.

Ниже, в качестве примера, приведена схема 4-портового коммутатора 76.3734 типа КЭТ, используемого на автомобилях Ваз:

• предназначен для БСЗ;
• состоит из контроллёра L497 или его аналога КР1055ХП2;
• возможно подключение к тахометру, расположенному на торпеде;
• классическое подключение — через двухкаскадный усилительный блок.

Теперь по его выводам:

• 1 (выход), с него снимается усиленный импульс — соединяется с главным выводом катушки;
• 2 (контакт) — соединяется с отрицательной клеммой АКБ;
• 3 (масса) — интегрируется внутри блоком с контактом 2;
• 4 — принимает питание от аккумулятора;
• 5 — выводит постоянное питание, всегда под напряжением 12 В.

Примечательно, что между 4 и 5 используется стабилизатор напряжения, так как здесь всегда имеется сопротивление.

Подробнее схема подключения коммутатора на Ваз 2108 приведена на фото.

Установка электронного зажигания на ВАЗ (видео)

Как говорилось выше, вместо контактного прерывателя в БСЗ используется бесконтактный трамблер (датчик распределитель). В зависимости от типа двигателя нужно подбирать соответствующее бесконтактное зажигание на ВАЗ, например:

• мотор 1,5-16 л: модель 38.3706;
• двигатель 1,2-1,3 л: модель 38.3706-01;
• мотор 1,7 л: модели 38.3706-10, 3810.3706 или 038.3706-10.

Установка трамблера, который не рекомендован для данной модели двигателя не рекомендуется. В противном случае придётся дополнительно регулировать зажигания, но и в этом случае добиться устойчивой работы мотора во всем диапазоне оборотов практически невозможно.

Бесконтактная система зажигания ВАЗ-2107 или другую модель классикиставится по принципу заменыстарой катушки зажигания с трамблером новыми устройствами. Все кабеля, которые ранее были соединены с катушкой, следует поменять на высоковольтные силиконовые провода. При этом нужно тщательно контролировать правильность соединения контактов. В принципе все провода должны подключаться аналогично старой катушке. В итоге должно получиться по два кабеля на каждом из контактов. К контакту «Б» подключаются синие провода (замок и 4-й контакт коммутатора или с общего жгута подключения БСЗ), а «К»следует соединить с двумя коричневыми(тахометр и 1-й контакт коммутатор или с общего жгута БСЗ).

Подготовка

• Для монтажа БСЗ следует приготовить следующее:
• ключи: 8 и 10 для демонтажа и установки катушки, 13 – для трамблера;
• отвертка и два саморезы;
• дрель и сверла под саморезы;
• коммутатор серии 3620.3734, 36.3734, ВАТ 10.2, Remix, HIM-52 или другие;
• катушка 27.3705;
• новые провода, желательно использовать силиконовые;
• новые свечи, зазор которых 0,7-0,8 мм, как вариант А-17ДВР.

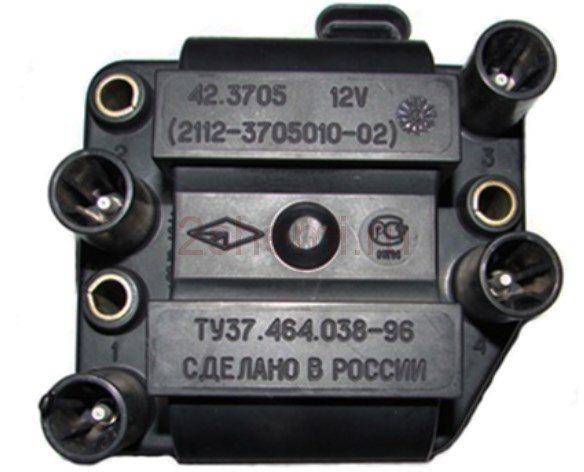

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания

Электронный коммутатор зажигания – следующий шаг в развитии

Самый простой и напрашивающийся вариант – использование транзисторных ключей для управления токами, протекающими через катушку зажигания. Так появился электронный коммутатор напряжения. Схема подобного простого устройства приведена ниже:

Коммутатор не влияет на первоначальный принцип работы, основанный на электромагнитной индукции. Роль электронных ключей, в качестве которых использованы транзисторы VT1 и VT2, заключается в том, чтобы уменьшить нагрузку на контакты прерывателя S1 и увеличить ток, протекающий через обмотку катушки L1. Следствием такого технического решения стало:

• повышение надежности работы всей системы зажигания;
• обеспечение возможности ее работы на больших оборотах двигателя и при высокой скорости движения;
• повышение степени сжатия.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее. Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою»

Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы. Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Задача системы зажигания ВАЗ 2107 — формирование искры, которая воспламеняет воздушно-топливную смесь в цилиндрах. В старых моделях “классики” это работает на основе связки “прерыватель-катушка зажигания”. На более современных автомобилях устанавливается бесконтактная система зажигания, где за искрообразование отвечает коммутатор зажигания ВАЗ 2107.

Неисправности коммутатора сказываются на эффективности и работоспособности всей системы зажигания и автомобиля в целом. Поэтому не лишнем будет узнать о том, как проверить коммутатор ВАЗ 2107 и заменить его, если в этом есть необходимость.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.
