Регулятор тормозных сил

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Куда прикручиваются тормозные трубки на колдун ВАЗ

Источник

Пневматический регулятор тормозных сил

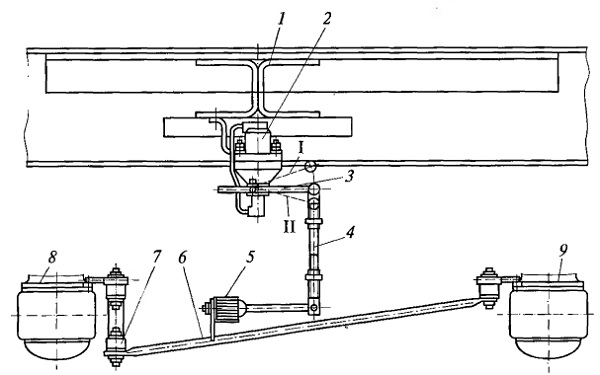

Пневматический регулятор тормозных сил автомобиля КамАЗ, устанавливаемый на лонжероне 7 рамы автомобиля, состоит собственно из автоматического регулятора 2 рычага 3, регулируемой тяги 4, упругого элемента 5, компенсатора 7, связанного штангой 6 с балками 8 и 9 мостов автомобиля. Механизмы и имеющиеся крепления обеспечивают компенсацию перекосов тележки, возможных при торможении на неровных дорогах. Упругий элемент защищает регулятор от повреждений при вертикальных перемещениях мостов задней тележки, а также смягчает резкие толчки и уменьшает вибрацию.

Рассмотрим устройство и принцип действия пневматического регулятора тормозных сил.

У груженого автомобиля рычаг 4 находится в крайнем верхнем положении. При торможении сжатый воздух поступает в полость 1. Поэтому поршень 2 переместится вниз, а по трубке 10 воздух из полости I поступит в нижнюю часть и будет оказывать давление на поршень 7 плунжерного типа, прижимая шаровую пяту 6 к толкателю 3. При перемещении поршня 2 вниз вместе с ним движется клапан 7, который посредством толкателя сначала отсоединит полость II от выхода в атмосферу, а затем отойдет от седла поршня 2. В результате полость I соединится с выходной полостью II, а сжатый воздух поступит через полость II к тормозным камерам колес.

Вставка в корпусе имеет наклонные ребра Я на которые опирается мембрана (диафрагма) 5 при верхнем положении поршня 2. Поршень 2 также имеет ребра 11. Чем ниже опустится рычаг и связанный с ним толкатель, тем ниже опустится и поршень 2. Следовательно, увеличится рабочая площадь мембраны 5, воздействующей на поршень 2.

Когда рычаг находится в верхнем положении (при полной осевой нагрузке), толкатель также расположен вверху. Для открытия клапана поршень 2 должен переместиться вниз. При небольшом его перемещении наклонные ребра 11 поршня 2 не выходят ниже ребер 9 вставки. При этом мембрана опирается только ца ребра вставки, и усилие от нее на поршень 2 не передается.

Когда рычаг находится в крайнем нижнем положении (наименьшая осевая нагрузка), поршень 2 должен максимально переместиться вниз для открытия клапана, поскольку толкатель также будет находиться в нижнем положении. В случае максимального перемещения поршня 2 вниз его наклонные ребра опустятся ниже ребер вставки. При этом активная площадь мембраны становится наибольшей. В результате в полости II установится давление воздуха, примерно равное 1/3 давления на входе в регулятор.

При растормаживании колес давление воздуха в полости 1 упадет, и поршень 2 переместится вверх. При этом клапан сядет на седло поршня 2, разобщая полости I и II, и оторвется от толкателя. В результате сжатый воздух из тормозных камер колес средней и задней осей через полость II и полый толкатель выходит в атмосферу, отгибая края резинового клапана. А все элементы регулятора возвращаются в исходное положение.

Рассмотренные регуляторы корректируют давление рабочего тела (воздуха) для обеспечения одновременной блокировки колес передней и задней осей. При этом происходит упреждающая блокировка колес передней оси. Однако такой способ торможения не является наиболее эффективным и безопасным с точки зрения сохранения устойчивости движения автомобиля при торможении. Кроме этого, происходит излишний износ шин.

Как прокачать тормозную систему на ВАЗ 2113-ВАЗ 2115?

Примечание! Прокачка тормозов осуществляется на автомобиле с помощником, хотя можно и без него но это будет сложнее, да и сама статья написана на прокачку системы только лишь с помощником!

На автомобилях семейства Самара 2, прокачку системы обязательно нужно заменять в последовательности, а именно сперва заднее правое колесо, затем переднее левое, после чего заднее левое и только после этого переднее правое, в общем по диагонали начиная сперва с заднего колеса!

1) В самом начале операции отройте капот у автомобиля и после отверните рукой крышку бачка в котором находится тормозная жидкость. (Местонахождение этой крышки указано стрелкой на фото ниже, но только она вывернута)

2) Затем если есть возможность возьмите тормозную жидкость обязательно той же марки, и долейте её до отметки MAX в тот самый бачок, а если у вас была куплена новая жидкость и вы решили её заменить, тогда более подробную информацию по замене тормозной жидкости, смотрите в статье: «Замена жидкости тормозов на ВАЗ»

(Кстати в этой статье на которую дана ссылка, в самом низу будет рубрика « Важно! », обязательно прочтите её там много чего сказано интересного). 3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи

3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи.

4) После того как данный колпачок будет снят со штуцера, возьмите в руки заранее подготовленный шланг и оденьте одним концом его на штуцер, а другим опустите в прозрачную лучше всего пластмассовую бутылку. (Если вы не поняли про шланг и бутылку, тогда пример со шлангом и с этой самой бутылкой, см. на фото ниже в пункте «6»)

Примечание! Бутылка в которую вы будете опускать шланг, должна обязательно быть наполнена тормозной жидкостью и кончик шланга должен находится обязательно в этой самой жидкости!

5) Затем когда всё будет сделано, скажите своему помощнику чтобы он сел за руль вашего автомобиля и после чего пусть он плавно нажмёт раз 7-8 на тормозную педаль и в самом конце то есть когда он будет нажимать последний восьмой раз, пусть он данную педаль оставит до упора нажатой.

6) А вы в это время, начните при помощи гаечного ключа аккуратно отворачивать прокачной штуцер, но отворачивать его полностью ни в коем случае не надо, его нужно просто немного ослабить на оборота 2-3 и после чего вы должны увидеть как в бутылку пойдёт тормозная жидкость.

Примечание! Ждите и внимательно смотрите за тем как стекает тормозная жидкость, в ней кстати будут видны те самые пузырьки воздуха которые ни в коем случае в системе не должны присутствовать, так вот продолжайте сливать жидкость из системы до того пока в бутылки не прекратится выделение пузырьков, а когда выделение пузырьков прекратиться тогда заворачивайте штуцер до упора и только после этого пусть ваш помощник уберёт ногу с педали!

Обязательно в то время пока будет сливаться жидкость следите за её уровнем в бачке, ни в коем случае не допускайте падения этого уровня до нуля, а иначе воздух попадёт в систему и прокачку тормозов вам придётся начать сначала, поэтому всегда поглядывайте за жидкостью и по возможности доливайте!

7) После того как у вас заднее правое колесо будет прокачено, точно такую же операцию проделайте с левым переднем, тот самый штуцер на передних колёсах располагается чуть по другому, более подробно смотрите на фото ниже:

Примечание! Когда данный контур будет прокачен, переходите к прокачке следующего контура то есть заднее левое колесо и после чего переднее правое!

Дополнительный видео-ролик: Чтобы вам было более понятно о том как прокачать тормоза, мы для вас подготовили видео-ролике чуть ниже, в нём собраны кучу отличных советов которые вам пригодятся в жизни, но данный ролик как вы уже увидели из названия направлен лишь на автомобили девятого семейства, но он так же относится и к автомобилям семейства Самара 2 так как тормозная система у этих двух автомобилей практически идентична!

Одна из самых загадочных, но не менее важных деталей автомобиля — регулятор тормозных усилий (колдун ваз 2114).

Важность этой детали состоит в том, что она регулирует поведение автомобиля при различных условиях торможения. При корректной работе регулятора, уменьшается тормозной путь, предотвращаются заносы и движения юзом

Регулировка тормозной системы

Как уже было сказано, тормозная система ваз 2114 работает по гидравлическому принципу, что делает ее зависимой от герметичности соединений и давления рабочей жидкости. Даже небольшие повреждения в ее трубопроводах могут привести к утечкам и, как следствие — затрудненному торможению.

Если же гидравлическая система полностью герметична, но машина тормозит не так, как хочется ее владельцу, встает вопрос — как улучшить тормоза на ваз 2114?

Первое, что понадобится для настройки тормозов — это ровная площадка. Второе — номинальный набор ключей и шлицевая отвертка.

Сама операция выполняется в следующем порядке:

1. Загнать автомашину на ровную площадку, заглушить мотор и, нажав на заднюю часть, слегка покачать из стороны в сторону (это поможет привести подвеску в среднее положение).
2. Выкрутить передний регулировочный болт на регуляторе давления тормозной системы.
3. При помощи шлицевой отвертки установить небольшой зазор — около 2 мм — между пружиной и рычагом (для большего удобства на рычаге имеется специальный выступ).
4. Затянуть передний регулировочный болт.

После того, как тормоза настроены, следует выполнить их проверку при помощи помощника. Для этого на ровной прямой трассе следует разогнаться до 40 км/ч и затормозить.

Если авто быстро останавливается, его не уводит в сторону, а передние колеса блокируются чуть раньше задних — значит регулировка выполнена верно.

Если же первыми блокируются задние колеса, то настройку следует повторить, еще больше увеличив зазор, а если задние колеса сильно запаздывают, то зазор, напротив, следует уменьшить.

Заканчивая разговор об устройстве тормозов 14-й и принципе их работы, нужно сказать пару слов еще об одном важном моменте. При проезде через глубокие лужи или небольшой брод тормозные конструкции машины сильно намокают и ее остановка при нажатии на педаль происходит с большим трудом

Для того, чтобы исправить эту ситуацию, следует тронуться с места, затормозить, опять тронуться, опять затормозить — и так несколько раз. Это поможет прогреть тормоза и вернуть их к нормальной работе.

КАК СНЯТЬ И УСТАНОВИТЬ

Отключаем минусовую клемму аккумулятора. Отодвигаем сиденье водителя максимально назад, рулевую колонку поднимаем вверх, убираем коврик. Датчик располагается возле педали тормоза, чтобы его снять необходимо снять колодку с проводами (отщелкнув фиксаторы), а затем:

• (Приора, Калина, Гранта, Нива 4х4) ослабить контргайку и выкрутить датчик.
• (Ларгус, Веста, XRAY) повернуть датчик против часовой стрелки на 90 градусов и снять его из кронштейна.

Установка датчика педали тормоза производится в обратной последовательности. При необходимости выполните его регулировку. Закручиваем датчик до тех пор, пока педаль не пойдет вниз. Затем немного вывернуть его (против часовой стрелки на 90 градусов) и зафиксировать контргайкой. Должно получиться так, чтобы при отпущенной педали тормоза шток выключателя был полностью «утоплен», а при нажатой педали шток должен полностью выходить из корпуса выключателя. Процесс снятия и установки датчика также показан на видео:

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и    во всех авто.
Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП.
Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра. Что как раз и создает торможение

Проблемы с вакуумным    усилителем могут доставить не мало хлопот.
Регулятор    давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси  «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно.
Механизм    задних колес, в котором тормозная система барабанная по умолчанию с завода,    у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует  мнение, что барабаны не очень надежны, поэтому часть владельцев меняет    задние тормоза на дисковые.
Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора.  В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Устройство тормозов

Тормозная система ваз 2114, схема которой приведена ниже, подразделяется на гидравлическую, обеспечивающую торможение во время движения, и стояночную.

Первая включает в себя такие составляющие, как:

• тормозные конструкции передних и задних колес;
• основной гидроцилиндр;
• трубопроводы;
• расширительный бачок;
• вакуумный усилитель;
• рычаги регулирования давления;
• педаль;
• тормозной шланг.

Вся гидравлическая тормозная система делится на 2 связанных, но работающих независимо друг от друга контура, расположенных по диагонали.

Первый контур отвечает за остановку переднего левого и заднего правого колес, а второй контур — за остановку переднего правого и заднего левого. Это необходимо для того, чтобы при падении давления (например, в результате протечки) в одном из них, второй контур оставался рабочим и позволил выполнить торможение.

В свою очередь, сама остановка машины происходит благодаря воздействию на колеса передней и задней тормозных конструкций, которые несколько отличаются по своему строению.

Передняя включает в себя такие компоненты, как:

• тормозные диски;
• суппорт;
• колодки;
• цилиндр и поршень;
• уплотнительные кольца;
• защитный кожух;
• направляющие пальцы;
• кожухи пальцев.

В свою очередь, задняя тормозная конструкция состоит из:

• ступицы;
• крепежа ступицы;
• тормозных колодок;
• пружин стяжения;
• пружин направления;
• колесного цилиндра;
• пальца рычага стояночного тормоза;
• разжимной планки;
• рычага ручного тормоза;
• защитного кожуха тормозного механизма.

Как можно видеть, устройство задней тормозной конструкции несколько сложнее, чем устройство передней. Вызвано это тем, что она отвечает за работу не только основной тормозной системы, но и за работу ручного тормоза.

Последний состоит из таких элементов, как:

• рычага, оснащенного кнопкой фиксации;
• тросика;
• уравнителя;
• регулировочной гайки;
• контргайки;
• защитного чехла.

Что же касается гидравлических тормозов, то наибольшему износу в них подвергаются тормозные колодки, степень истирания которых следует также периодически проверять.

Замена колдуна на ваз 2114

Демонтаж и обратная установка неработающего устройства не вызывает существенных проблем и доступна практически любому. Автопроизводитель рекомендует заменять неисправный регулятор в сборе. Для производства работ вам понадобится:

• плоская отвертка;
• ключ на 13;
• головка на 10 для снятия тормозных патрубков.

Последовательность замены такова:

1. Обеспечиваем удобный доступ к задней части днища автомобиля (используем подъемник, яму, либо эстакаду).
2. Находим рычаг привода регулятора. Поднимаем скобу вверх и освобождаем его. В случае возникновения затруднений, воспользуйтесь отверткой, слегка разжав скобу.
3. Снимаем скобу серьги.
4. Теперь отсоединяем четыре трубки от корпуса изделия. Для этого необходимо ослабить и открутить гайки креплений. Во избежание вытекания тормозной жидкости, затыкаем (герметизируем) отверстия всех трубок. В дальнейшем, для того чтобы не перепутать места соединений к регулятору, размечаем 4 патрубка различными цветами либо цифрами.
5. Отворачиваем передний болт колдуна (которым он крепится к кронштейну).
6. Со стороны кронштейна отворачиваем другой болт.
7. Снимаем устройство в сборе (вместе с приводом).
8. После замены изделия, установка осуществляется в обратном порядке.

Среди некоторых автолюбителей популярна такая техническая процедура как замена стандартного регулятора тормозных усилий на так называемый тройник. Причинами такой замены, являются постоянные жалобы автовладельцев на проблемы с колдуном, к примеру: — На изначально неправильную работу нового изделия; — На закисание элемента. В результате отказ или неправильная работа системы торможения; — Другие проблемы.

Иными словами, езда с неисправным колдуном чревата последствиями в виде заносов, что во время высокой скорости движения может привести к серьезным авариям и опрокидыванию автомобиля. И наоборот, езда без регулятора тормозных усилий, более безопасна (по сравнению с неисправным регулятором) за счет того, что в торможении участвуют только два передних колеса, задние не блокируются вовсе.

Некоторые автовладельцы просто избавляются от колдуна. В этом случае используются только передние колеса для торможения. Другие автолюбители устанавливают тройник вместо колдуна ваз 2114. Тройник обеспечивает одновременное блокирование, и соответственно равномерное распределение тормозных усилий между четырьмя колесами. У такого подхода есть свои плюсы и минусы.

Вот схема

Минусы использования тройника: — Не комфортное и опасное торможение в условиях зимы (гололеда); — Возможность заноса (в случаях опережения блокировки задних колес по сравнению с передними).

Внимание! Автопроизводитель не рекомендует самостоятельное модифицирование элементов тормозной системы. При неисправности регулятора, стоит произвести его замену и (или) настройку у профессионалов

Неправильная регулировка привода регулятора давления тормозов может вызывать занос или увод автомобиля в сторону при торможении, а также снизить эффективность торможения. 1. Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на смотровую канаву и «прожмите» несколько раз заднюю часть автомобиля усилием около 392-490 Н (40-50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора тормозов к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода регулятора давления тормозов и пружиной рычага составлял 2,0-2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт. 5. Если регулятор давления тормозов правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля).
