Подумай о внедрении системы абс на свою машину, что бы не сталкиваться с этим. Отрегулировать его проблематично и сколько я не пытался на 2108 и 2110 всегда перетормаживало одно колесо, бывало и летом попу кидало, про зиму вообще молчу!

Еще нужно было чуть прибавить зазор, нудно, но решаемо. Кстати да, перетормаживает почему-то одно

какое у вас перетормаживает?

Заднее правое. Но уже перестало))) пока работает

какой зазор все таки выставил? 2 мм или на два оборота открутил?

Сначало 2 мм потом еще настраивал несколько раз по чуть прибавлял, убавлять. Точно там не замерить потом. Изначально сверлом мерил

понятно, просто по регулировке именно этого колдуна три разных варианта нашел и вот по какому регулировать не понятно. по книге написано что зазор надо проверять между штоком колдуна и рычагом, в интернете что между болтом с контргайкой и рычагом и еще какой то находил способ выставить расстояние от рычага до корпуса с болтом 14мм… ты как регулировал?)

Там посмотри, из колдуна, при нажатии на тормоз выходит шток, он давит на прижимную планку и вместе с ней они идут до болта в который упираются, я делал 2 мм оттягивал пальцами планку, подпружиненную, и вот между штоком и нажимной пластиной получается

понятно, просто по регулировке именно этого колдуна три разных варианта нашел и вот по какому регулировать не понятно. по книге написано что зазор надо проверять между штоком колдуна и рычагом, в интернете что между болтом с контргайкой и рычагом и еще какой то находил способ выставить расстояние от рычага до корпуса с болтом 14мм… ты как регулировал?)

В любом случае нужна яма и пробовать потом, по-другому никак.

будем пробовать, что к чему разбираться)

Еще нужно было чуть прибавить зазор, нудно, но решаемо. Кстати да, перетормаживает почему-то одно

Потому, что не отрегулирован сам колдун с завода.

Я снял большую гайку, вытащил пружину и слегка (на 1-2 витка) её растянул. Все поставил обратно.Колудн стал работать нормально.

Да я его как только не регулировал… Так и продал…

Закручиваешь болт до конца, а потом выкручиваешь на 2 оборота и контришь.2мм зазор был на старых «колдунах».«Исполнить корректировку регулятора давления задних тормозов автомобиля ВАЗ Гранта Калина, для чего: — отпустить контрящую гайку 4, и закрутить регулировочный болт 3 до касания с рычагом 5 поршня регулятора давления (ключ гаечный 10); 2 — выкрутить регулировочный болт на 720° (2 цикла);— фиксируя регулировочный болт в заданном расположении, закрутить и зажать контрящую гайку. Момент затяжки гайки 6…7 Н.м (0,6…0,7 кгс.м) (ключ гаечный 10, вставка сменная 10 типа 58 23 10 10 ф. «Stahlwille», ключ динамометрический типа 50 18 00 04 ф. «Stahlwille»).»

Думаю так и сделали на заводе, чтоб я потом репу чесал и искал почему перетормаживает)))

Закручиваешь болт до конца, а потом выкручиваешь на 2 оборота и контришь.2мм зазор был на старых «колдунах».«Исполнить корректировку регулятора давления задних тормозов автомобиля ВАЗ Гранта Калина, для чего: — отпустить контрящую гайку 4, и закрутить регулировочный болт 3 до касания с рычагом 5 поршня регулятора давления (ключ гаечный 10); 2 — выкрутить регулировочный болт на 720° (2 цикла);— фиксируя регулировочный болт в заданном расположении, закрутить и зажать контрящую гайку. Момент затяжки гайки 6…7 Н.м (0,6…0,7 кгс.м) (ключ гаечный 10, вставка сменная 10 типа 58 23 10 10 ф. «Stahlwille», ключ динамометрический типа 50 18 00 04 ф. «Stahlwille»).»

Ручник

Так же необходимо провести регулировку ручной стояночной тормозной системы. При неправильной ее функциональности может происходить заклинивание тормозных колодок. Регулировку ее надо проводить после 30000 км эксплуатации автомобиля или при первых признаках некачественной работы. Для регулировки потребуется:

• гаражное помещение со смотровой ямой,
• обычный набор ключей.

Приступим:

• Включить переднюю передачу.
• Под передние колеса поставить для надежности упоры.
• Заднюю подвеску автомобиля необходимо поднять домкратом, подставить надежные подпорки.

Начинать надо с проверки рычага, который находится в салоне автомобиля между двумя передними пассажирскими сидениями. Поднять его на два или три щелчка. При поднятии произведен один щелчок, значит, перетянут. Это приводит к блокировке задних барабанов тормозными колодками. Если произведено более 8-ми, тогда трос ослаблен, ручник не работает:

• При включенном ручном тормозе спуститься в смотровую яму.
• Ослабить первую контрящую гайку на уравнителе.
• Вторую гайку подтянуть, чтобы трос был в натянутом положении.
• При необходимости наоборот отпустить.
• Проверить работу рычага. Он должен срабатывать на два или три щелчка.

Тогда с ямы затянуть первую гайку, затяжку проводить двумя ключами, чтобы получить эффект затяжки двух гаек:

• После этого выключить стояночную систему.
• Провести проверку вращения задних колесных дисков.

Руками произвести вращательные движения. Вращение их должно проходить без рывка, спокойным прокручиванием по оси автомобиля. Звук должен исходить шуршащий. Следовательно, регулировка тормозной системы автомобиля проведена успешно. Автотранспортное средство готово к продолжению эксплуатации.Так же регулировку тормозов можно провести в автомобильной мастерской. Доверить выполнение этой работы можно специалистам. Но надежность автомобилист испытывает, тогда, когда эта работа произведена самостоятельно. Технически исправным автомобиль может считаться, когда самостоятельно проводится его осмотр и ремонт. Он никогда не подведет в трудную, опасную минуту. Кроме того, цена на ремонт в СТО бывает высокой. При выполнении работ своими руками надо внимательно просмотреть видео. Также надо изучить фото, при необходимости взять их на место проведения ремонта. Разложить на стеллаже или заднем сидении машины. При необходимости еще раз их просмотреть. Прочитать инструкцию проведения операции, мест расположения необходимых конструкций. Закончить регулировку, проверить на свободном асфальтированном участке проведенную работу.

Регулятор давления тормозов «ВАЗ», как, впрочем, и любого другого транспортного средства, представляет собой устройство, функциональное назначение которого заключается в обеспечении устойчивости, то есть способности автомобиля удерживать заданное направление и положение на дорожном полотне в процессе торможения.

Практическая реализация данной функции происходит в результате преобразования значения тормозной силы вследствие влияния следующих факторов:

• нажатия водителем тормозной педали;

степени загрузки транспортного средства;

интенсивности торможения.

Чем же продиктована необходимость применения регулятора давления? В первую очередь — безопасностью. Даже самые высококачественные шины не гарантируют отсутствия проскальзывания элементов протектора относительно дорожного полотна в продольном направлении, что, в свою очередь, инициирует уменьшение сопротивления колеса силам, направленным перпендикулярно оси автомобиля. Возникает, так называемый «юз».

Любой тормозной механизм, независимо от своей конструкции, в той или иной степени блокирует колесо

Однако достаточно важно, в какой именно последовательности происходит блокировка и провоцируемый ею «юз». Наименее опасным считается вариант, при котором блокировка передней колесной пары происходит раньше, чем блокировка задней

Использование в тормозной системе регулятора давления тормозов, как раз и призвано обеспечить именно такую последовательность блокировки колес.

Устройство тормозной системы на ВАЗ 2110

На автомобиле ВАЗ 2110 тормозная система имеет гидравлический двухконтурный привод. Не секрет, что без тормозов на машине далеко не уедешь и безопасность в таком случае близка к нулю.

Сегодня мы поговорим с вами о том, как устроена тормозная система на отечественном автомобиле ВАЗ 2110, или проще говоря «десятке», разберем ее основные неисправности, а также способы устранения потенциальных и образовавшихся проблем.

Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае. К примеру: — Нет юза задних колес – сокращаем зазор. — При раннем срабатывании (занос) увеличиваем расстояние.

Лада

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован… Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Можно ли убрать колдун на ваз 2110

Ассаламу алайкум…терпения братья, самое главное сабр.

Итак сегодня запись будет о тормозных трубках и регулятора тормозного усилия ( колдуна ). Машина у меня 2000 г.в. прошлый хозяин машины говорил что лет 5 на ней ничего не трогал…сегодня мне показалось что на ней не 5 лет а все 17 никто ничего не трогал. Ехал по трассе и вдруг загорелся индикатор малого уровня тормозной жидкости, хорошо что датчик сработал… это первая машина у меня на которой этот датчик был исправлен.)). Оказалось калдун пропускает жидкость. Пришлось заглушить задние тормоза.

По пути заехал в магазин. Жаба задушило купить калдун за 980 руб. поэтому купил переходники по 20руб. чтобы соединить трубки на прямую без колдуна. Приехав домой начал демонтаж колдуна. Начал откручивать трубки …и хрясь трубка поломалось как стеклышко. НИ ОДНА трубка не открутилась целой, все тормазные трубки были ржавые. Уже вечерело…искать другую машину чтоб поехать в магазин было поздно…пришлось опять ехать на своей только на передних тормозах. Магестральные трубки новые не нашёл все магазины по близости объехал нигде не было. Пришлось ехать на разборку…но и там на десятку этих трубок не было. Купил на разборе магестральные трубки ( от главного цилиндра до колдуна которые идут ) от 2114 сказали должны подойти. В магазине купил остальные трубки, а именно:Трубка тормоз.задняя левая-70рТрубка тормоз.задняя правая — 70рШланги тормозные задние 2шт — 140рТрубка тормоз. с регулятора — 100рТормозная жидкость 2шт -160 рМасленки для прокачки тормоз. 4шт -60р

Приехав снял все старое и поставил все новое. Трубки магестральные от четырём оказались длиннее десяточнях, закрутил в круг лишнее и запихнул в полость которое освободилось после снятия колдуна.

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Регулировка тормозных усилий Лада Веста

Принцип работы системы, регулирующей и распределяющей давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей, и в нём нет никакого «колдовства». Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.

Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Система «понимает» любые заносы и позволяет распределять тормозное усилие с максимальной эффективностью. Давлением управляют клапаны гидравлического блока антиблокировочной системы, и нет никакой необходимости в использовании «колдовства». К тому же электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.

Одной из причин заноса или увода автомобиля в сторону при торможении может быть неисправность регулятора давления. Неисправный регулятор давления рекомендуется заменять в сборе.

Вам потребуются: отвертка с плоским лезвием, ключ «на 8», «на 13», торцовый ключ (головка) «на 13», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

1. Поддев отверткой, снимите стопорную шайбу серьги упругого рычага привода регулятора и установленную под ней плоскую шайбу.

2. Отсоедините упругий рычаг с серьгой от балки задней подвески.

3. Для того чтобы при установке не пришлось регулировать привод регулятора давления, пометьте положение рычага привода относительно кронштейна.

Подставьте емкость под место соединения трубок с регулятором, так как оттуда будет вытекать жидкость, и специальным ключом «на 10» отверните четыре гайки крепления тормозных трубок.

Отсоедините трубки от регулятора. Заглушите отверстия трубок, например, защитными колпачками клапанов прокачки колесных цилиндров.

Промаркируйте трубки, чтобы не перепутать их при дальнейшей установке регулятора.

6. Ключом «на 13» выверните передний болт крепления регулятора к кронштейну

7. Ключом «на 13» выверните задний болт крепления регулятора

8. Снимите с автомобиля регулятор с приводом.

Так выглядят снятый с автомобиля регулятор давления и его привод

9. При необходимости замены деталей привода подденьте отверткой и отведите скобу серьги от упругого рычага

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и    во всех авто.
Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП.
Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра. Что как раз и создает торможение

Проблемы с вакуумным    усилителем могут доставить не мало хлопот.
Регулятор    давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси  «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно.
Механизм    задних колес, в котором тормозная система барабанная по умолчанию с завода,    у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует  мнение, что барабаны не очень надежны, поэтому часть владельцев меняет    задние тормоза на дисковые.
Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора.  В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Колдун ВАЗ 2110 фото

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун. Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.Колдун ВАЗ2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Kalina» и «Приоре». Проверка Симптомы неисправности колдуна на ВАЗ2110 проявляются при торможении:

Увод автомобиля в сторону; Срыв в занос; Недостаточная эффективность тормозов. У ВАЗ 2110

расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес.Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль. Исправный колдун должен обеспечить:

Равномерность тормозных сил на задних колесах; Срабатывание задних тормозов позднее передних; Регулировку этого запаздывания, в зависимости от загрузки автомобиля. Снятие и установка Для замены колдуна на ВАЗ 2110

нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними. Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.

Полезные советы На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов; Состояние и качество колодок; Регулировка троса ручника; Неисправности тормозных шлангов. Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Одна из самых загадочных, но не менее важных деталей автомобиля — регулятор тормозных усилий (колдун ВАЗ 2114).

Важность этой детали состоит в том, что она регулирует поведение автомобиля при различных условиях торможения. При корректной работе регулятора, уменьшается тормозной путь, предотвращаются заносы и движения юзом

READ Где находится реле звукового сигнала ВАЗ 2110

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

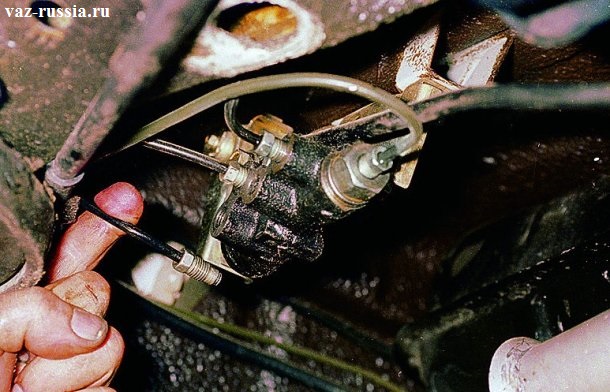

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Источник

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Заменить ступичный подшипник в гаражных условиях несложно, если иметь под рукой необходимый инструмент. Порядок проведения работ представлен тут: https://vazweb.ru/desyatka/hodovaya/zamena-stupichnogo-podshipnika.html

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Инструкция по самостоятельной прокачке тормозов на ВАЗ 2110 расположена здесь: https://vazweb.ru/desyatka/tormoza/kak-prokachat-tormoza.html
