Лада 2114 SnowMan › Бортжурнал › Стеклоподъемники без зажигания

Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Схема подключения электростеклоподъемников ВАЗ 2114 электрическая принципиальная

Немного теории:Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже. Красной линией обозначена перемычка.

Переходим к практике:Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №2Здесь я опишу еще один способ изготовления перемычки.Нам понадобятся:— Клемма разъёмная 6,4мм ПАПА — 2шт— 5см проводаЗачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вот что должно получиться

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.

Проволока обозначена красным

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

Добавить комментарий к статье

Конструктивные особенности электрических стеклоподъемников

Электрические стеклоподъемники сегодня наиболее распространенные, так что о них стоит знать больше. Основные части данных устройств:

• Подъемный механизм;
• Привод;
• Блок управления.

Компоненты объединяются в один блок. Привод нужен для своевременной передачи подъемному механизму достаточного для подъема/опускания автомобильного стекла усилие. Сам привод состоит из непосредственно электродвигателя и передачи (бывает червячной, зубчатой). Наиболее интересна червячная передача: если усилие передается в неверном направлении, механизм автоматически блокируется.

Поскольку электрические стеклоподъемники являются отдельным типом подобных устройств, они делятся еще на несколько подтипов, которые были созданы по аналогии с четырьмя указанными выше. При поиске нового устройство в замену штатному элементу, которое уже успело износиться, водитель столкнется с электрическими стеклоподъемниками следующих подтипов:

• Тросовые. Все то же, что было описано выше. Если на вашем автомобиле стоит именно такой стеклоподъемник, можно смело предположить, что автоконцерн решил не тратить ни ваши, ни свои деньги: устройство очень простое, ремонтопригодное и дешевое. При этом тросовые подъемники могут «похвастать» самым большим спектром заводских браков, от которых нельзя избавиться без непосредственного вмешательства в конструкцию;
• Рычажные. И здесь все то же самое, но отметим вот что: рычажные электрические стеклоподъемники со временем разбалтываются и перестают выполнять свои функции исправно. Вокруг данной конструкции искусственно создали большой ажиотаж (реклама по ТВ, в соцсетях и т.п.), хотя по факту она не в разы надежнее любой другой;
• Реечные. Такие стеклоподъемники можно назвать российским изобретением – автолюбитель вряд ли найдет их в иностранных каталогах. Их поставляют только на рынок. Из минусов: со временем «съедается» шестерня, отсутствует средний кронштейн, что плохо сказывается на качестве крепления к двери, механизм может столкнуться с дном двери при полном опускании стекла;
• Универсальные (Spal). Если любой из вышеуказанных типов не подошел к вашему автомобилю, можно взять универсальный стеклоподъемник. Его устанавливают на СТО. Из плюсов: одна модель может подойти сразу ко множеству автомобилей, всегда дешевле OEM-запчасти.

Бюджетным решением являются универсальные механизмы. Довольно дорогими являются рычажные механизмы. С реечными подъемниками сталкиваются далеко не все автолюбители – их удается найти в магазинах лишь раз от раза.

Блок управления стеклоподъемниками от Калины в ВАЗ 2114 + доводчик стекол Falcon WR-400

Наконец то всё победили, проводку протянули и всё подключили!

Целью было удлинить провода кнопок стеклоподъемников и подключить их к блоку ЭСП от Калины, подключить блокировку центрального замка и сделать подсветку джойстика зеркал (электро зеркал у меня нет). В ходе работы попался под руки доводчик стекол Falcon WR-400, он на 4 стекла, но установили пока на два, с запасом на будущее)) И так, всё по порядку:

Подключение кнопок стеклоподъемника.

Надеюсь автор не будет против, брал за основу данную запись в БЖ а так же несколько других.

Распиновка подключения кнопок стеклоподъемников.

1) +12В для стекла водителя(Стекло движется вниз) 2) +12В для стекла водителя(Стекло движется вверх) 3) Масса 4) +12В для стекла водителя 5) Масса 6) +12В для стекла пассажира 7) Отсутствует 8) Габариты 9) +12В для стекла пассажира(Стекло движется вниз) 10) +12В для стекла пассажира(Стекло движется вверх)

Распиновка родной кнопки ЭСП 2114

Соответственно провода все нарастил и на конце присобачил клеммы маленькие, т.к. разъем не нашел (ой, то есть не искал…) Так же в эти провода врезали провода от Falcon WR-400. На счет его подключения не подскажу, наш установщик мне вызвался помочь и сделал всё сам)) Но думаю там проблем не возникнет! Точно знаю, что тянули один провод от блока сигнализации и ещё один провод тянули плюсовой, что бы без зажигания блок смог поднять стекла.

Falcon WR-400

Подключение кнопки ЦЗ

Так же точно не подскажу откуда взялись два провода, отвечающие за открытие — закрытие дверей, если на них подаёшь массу. Но предполагаю они идут из блока ЦЗ, который стоял с завода. Находится на моём автомобиле он у левой ноги водителя, чуть выше под торпедой.

Вот этот штатный блок ЦЗ

Распиновка подключения центрального замка.

1 закрытие 2 масса 3 отсутствует 4 габариты 5 масса подсветки 6 отсутствует 7 открытие

Так же подключили всё это, а так же протянули провода на подсветку джойстика:

2 габариты 5 масса габаритов

Ну как я и говорил, закосячил по жесткому обшивку двери, пока не решил проблему, установил так, как есть.

Вот какой пучок получился:

Осталось пройти успешный этап тестирования и я доволен!)

Косяк…

За место родных кнопок купил заглушки на Южном Порту

Ну и видео работы ЦЗ:

Прошу прощения за такое качество, но что имеет, с того и снимаем)

Так же видео работы Falcon WR-400

Источники

• drive2.com/l/9798471/
• 2shemi.ru/shema-podklyucheniya-i-raspinovka-knopki-steklopodemnikov-vaz/
• drive2.ru/b/1254756/
• ladaprofi.ru/vaz-2114/poshagovaya-raspinovka-knopki-steklopodemnika-vaz-2114.html

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Ремонт, эксплуатация и замена стеклоподъемников на автомобилях Lada Samara

Не знаете, как заменить стеклоподъемник ВАЗ 2114? В нашей статье рассказано, какие существуют виды данных устройств, основные причины поломок и многое другое. Рекомендации подойдут для осуществления починки на практически любом автомобиле, относящемся к семейству «Лада Самара», если на нем не работают стеклоподъемники.

Стеклоподъемник ВАЗ 2114

Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

1. Рычажной механизм 2. Тросовый механизм 3. Реечный механизм

Распространенные неисправности

Старый и новый механизм

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Инструкция по снятию

Разобранная дверь

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Процесс демонтажа

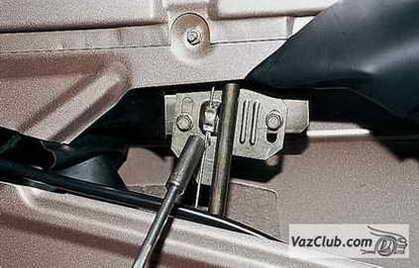

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Особенности установки

Схема подключения обратна указанному выше способу снятия устройства и в целом особых нюансов не имеет. Если вы справились с операцией по снятию, то и установка электростеклоподъемников ВАЗ 2114 проблем не составит.

Единственный нюанс, о котором не стоит забывать, – это направляющие стеклоподъемника. Перед тем, как закончить соединение, лучше смазать их – тогда механизм прослужит дольше.

Видео «Замена электрического стеклоподъемника»

В этом видео автослесарь рассказывает, как проводится замена электрического механизма на популярных моделях ВАЗ (автор — В гараже у Сандро).

 Загрузка …

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок. т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
6. Две гайки посередине:
7. Верхнюю гайку:
8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.

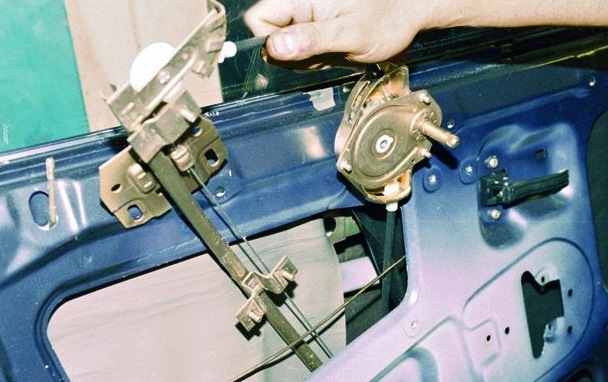

9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
10. Надавив отверткой, извлекаем верхнее крепление направляющей.
11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
16. Трущиеся детали желательно хорошенько смазать.
17. Механическая часть на этом завершена, переходим к электрической.
18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:
    Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:
    Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)
    Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь .

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Как установить и подключить электрические подъёмники стёкол «Гранат»: опыт на видео

Более грамотным решением будет взять питание с монтажного блока. Добавил схемы.

Хотел увидать более опытное решение подачи питания на свеклоподъемники в монтажном блоке предусмотрено на них реле.

самым грамотным,на мой взгляд,будет взятие питания для ЭСП от аккумулятора!практика показывает,что пока ток проходит через колодки монтажного блока и его предохранители,он теряется!а если взять основной плюс с АКБ,то ЭСП летают как бешеные

Поиск неисправностей в работе электрической части

В процессе эксплуатации автомобиля могут возникать проблемы, связанные с неисправностями электрических компонентов.

1. на работе силового агрегата, не давая ему развивать паспортную мощность;
2. на работе приборов, не позволяя контролировать системы двигателя и других узлов;
3. на работе осветительных приборов и механизмов комфорта (системы отопления, освещения салона, стеклоподъемников и т.п.)

Неисправности системы зажигания

Основными признаками неправильной работы системы зажигания являются:

1. Провалы в работе двигателя при ускорении автомобиля;
2. Потеря двигателем мощности в процессе работы;
3. Нестабильный или неустойчивый холостой ход;
4. Перебои в работе одного или нескольких цилиндров.

Поиск неисправности своими руками следует начать с проверки искрообразования.

1. Включаем зажигание;
2. Снимаем наконечник провода со свечи первого цилиндра;
3. Подносим его к металлической детали мотора на расстояние 4-5 мм;
4. Включаем стартер;
5. Смотрим, проскакивает ли искра между проводом;
6. Аналогично проверяем провода со свечей 2,3 и 4 цилиндров.

Совет: Если искровой разряд был стабилен во всех случаях, значит, причина перебое в работе двигателя кроется в свечах. Если искры не было, причину отказа следует искать в первичной цепи от генератора к катушке зажигания.

Поиск начинается с:

1. Непосредственно катушки зажигания;
2. Модуля зажигания;
3. ЭБУ – на автомобилях с двигателем ВАЗ-11183-1000260

Для проверки катушки зажигания необходимо воспользоваться тестером, с помощью которого следует измерить сопротивление первичной и вторичной обмоток.

Проверка омметром работоспособности катушки зажигания

Совет: Если полученные показания не соответствуют данным, приведенным в паспорте автомобиля, то катушка подлежит замене. Вероятная причина отказа катушки – пробой в обмотке.

Проверку модуля зажигания также осуществляют с помощью тестера. Для этого следует измерить сопротивление на его парных высоковольтных выводах модуля зажигания. Сопротивление должно соответствовать 5,4 кОм.

Причиной отказа модуля может служить возросшее сопротивление между клеммами

Совет: если причина перебоев работы двигателя кроется в модуле зажигания, то его нужно заменить. Цена вопроса – не более 1000 рублей.

Неисправности датчиков

Инжекторный двигатель оснащен достаточно большим количеством датчиков. И их отказы и поломки также могут привести к нестабильной работе силового агрегата или контрольных приборов.

Совет: подкапотная проводка также может вызывать неустойчивую работу двигателя. Прежде чем применять радикальные методы, можно попробовать пошевелить разъемы и клеммные колодки. Если работа нормализуется, следует заменить колодку на новую.

Клеммная колодка датчика массового расхода воздуха (ДМРВ)

Большинство датчиков анализируются диагностическим устройством, и в случае неисправности на панели приборов загорается лампа CHECK ENGINE.

Однако, некоторые, такие как:

1. Датчик массового расхода воздуха;
2. Датчик холостого хода;

не имеют таких функций. А значит, об их отказе и неисправности можно узнать только после проверки. Диагностика таких датчиков, отвечающих за работу двигателя, может быть проведена путем их отключения.

Лампа CHECK ENGINE на панели приборов

Совет: Если после снятия провода с датчика работа двигателя не изменится, значит, датчик неисправен. Его следует заменить новым.

Место установки ДПКВ

Если же двигатель и вовсе не заводится, то вероятнее всего причиной отказа является поломка датчика положения коленчатого вала.

Без него ЭСУД не может определить фазы работы двигателя, соответственно, не будет подавать сигнал:

1. Топливным форсункам о начале и цикле работы;
2. Модулю зажигания о моменте подачи разряда на свечи;
3. Приводу дроссельной заслонки об угле открытия и т.п.

Выводы: как видите, от предшественницы ВАЗ 2114 вобрал не только самое лучшее, но и унаследовал некоторые проблемы с электрической частью. Но при знании принципов работы поиск неисправности не превратится в нерешаемую задачу. Напротив, имея перед собой наглядные схемы, вы легко устраните причину перебоев, и сможете дальше пользоваться автомобилем.

Установка электростеклоподъёмников на ВАЗ 2106

Основная цель, которая преследуется при монтаже электрических стеклоподъёмников — комфортное управление дверными стёклами. Кроме этого, не нужно отвлекаться от дороги на вращение ручек. Электростеклоподъёмники, которые сегодня выпускаются для классических «Жигулей», характеризуются довольно высокой надёжностью, возможностью самостоятельного монтажа и лёгкостью управления с кнопки. К тому же механизм может работать совместно с охранной системой, позволяя автоматически закрывать стёкла при постановке машины на охрану.

Какие выбрать

Электрические стеклоподъёмники можно установить несколькими способами:

1. С монтажом электромотора без каких-либо серьёзных переделок. Этот способ является более простым и менее затратным. Однако есть вероятность поломки электродвигателя в результате перегрева.
2. С установкой отдельного комплекта. Несмотря на более высокую стоимость такого оборудования, она всё же оправдывается надёжностью системы во время эксплуатации.

Наиболее популярными стеклоподъёмниками электрического типа для ВАЗ 2106 и другой «классики» являются механизмы реечного типа таких производителей как «ГРАНАТ» и «ФОРВАРД». Одним из основных элементов узла является рейка, по которой перемещается моторедуктор с шестернёй. Последние закреплены на металлической каретке, к которой фиксируется стекло, а в результате вращения электромотора приводится в движение весь механизм. Комплект рассматриваемого устройства состоит из следующего перечня:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий.

Комплект электрических стеклоподъёмников содержит всё необходимое для монтажа

Как установить

Для монтажа рассматриваемого механизма помимо комплекта самого оборудования потребуются:

• набор ключей;
• плоская и крестовая отвёртка;
• провода;
• предохранители;
• крепёжные элементы.

Многие автовладельцы запитывают моторедукторы стеклоподъёмников от прикуривателя, что попросту удобно. Если по какой-то причине такой вариант вас не устраивает, провод придётся выводить под капот к АКБ. Кнопки управления устройством также устанавливаются на усмотрение владельца: монтаж возможен как на дверь, например, в подлокотник, так и в районе ручки переключения передач или другом удобном месте.

Установку электростеклоподъёмников на «шестёрку» производим следующим образом:

1. Снимаем минусовую клемму с аккумулятора.
2. Поднимаем стекло и фиксируем его скотчем, что исключит его падение при снятии старого механизма.
3. Демонтируем механическое устройство.

4. Крепим к электростеклоподъёмнику переходную пластину под наклоном вниз, чтобы стекло полностью опускалось.

5. Согласно инструкции размечаем и сверлим отверстия на двери под крепление моторедуктора.

6. Фиксируем механизм к двери.

7. Опускаем стекло и через соответствующие отверстия крепим его к пластине.

8. Временно подсоединяем питание к электродвигателю и пробуем поднять/опустить стекло. Если всё работает, устанавливаем кнопки в выбранные места, прокладываем и подключаем провода к ним, а также к прикуривателю.

9. Устанавливаем обшивку, а после заглушку, закрывая отверстие под ручку механического стеклоподъёмника.

Видео: монтаж электрических стеклоподъёмников на «шестёрку»

https://youtube.com/watch?v=krWgREI3L0A

Изначально на ВАЗовскую «шестёрку» устанавливались механические стеклоподъёмники. Сегодня многие владельцы этих авто заменяют их электрическими устройствами, что не только повышает уровень комфорта, но и позволяет избежать периодического ремонта либо замены ручного механизма. Неисправности, возникающие с механическими стеклоподъёмниками, под силу устранить практически каждому владельцу «Жигулей», так же как и установить конструкцию с моторедуктором. Для этого будет достаточно стандартного гаражного набора инструментов и ознакомления с пошаговой инструкцией.

Стеклоподъемники Ваз 2110, Ваз 2111, Ваз 2112

салон, тюнинг своими силами

Расположение клавиш управления в облицовке тоннеля пола автомобиля с полным «электропакетом»

Схема подключения электростеклоподъемников к бортовой сети

1 – монтажный блок; 2 – колодка Ш1; 3 – реле 904.3747-10; 4 – соединительная колодка; 5 – блок защиты; 6 – переключатель 92.3702; 7 – электростеклоподъемник ПКЛ-12.

В вариантном исполнении на автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники. Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобиль, где эта опция отсутствует, электростеклоподъемники можно установить самостоятельно.

Из всего многообразия вариантов мы выбрали стеклоподъемники реечного типа: их конструкция проста и надежна, они удобны при установке.

Последовательность действий

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Из набора проводов, входящих в комплект, собираем жгут для подключения к бортовой сети автомобиля ваз 2111 (жирные линии на схеме).

Крестообразной отверткой отворачиваем саморез крепления защелки монтажного блока.

Вынимаем блок из крышки и переворачиваем его.

Вставляем колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

Снимаем обивку двери.

При установке переключателей (клавиш управления) на облицовку тоннеля пола протягиваем в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло, извлекаем его из двери.

Поддев отверткой, снимаем с двери внутренний уплотнитель стекла.

Чуть опустив стекло, головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

Вынимаем стекло.

Ключом «на 10» отворачиваем гайку верхнего крепления направляющей механизма стеклоподъемника ваз 2110, две гайки среднего…

…и гайку нижнего крепления.

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Вынимаем механизм стеклоподъемника через окно двери.

Обрезаем часть защитной пленки (она помешает электроприводу).

Вставляем электростеклоподъемник.

Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживляем на шпильки гайки и затягиваем их.

Соединяем в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода. Устанавливаем стекло в дверь.

Опускаем стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

Прикрепляем обойму стекла болтами.

Проверяем работу стеклоподъемника.

Клавишу управления стеклоподъемником устанавливаем в облицовку двери.

В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавливаем заглушку. Устанавливаем на место обивку двери

Тюнинг салона Ваз 2110, Ваз 2111, Ваз 2112

• – Вставки в элементы салона
• – Подсветка комбинации приборов
• – Синяя подсветка элементов торпедо
• – Установка стеклоподъемников
• – Замена штатной комбинации приборов
• – Синяя подсветка комбинации приборов
• – Установка новой торпеды
• – Подсветка дверная
• – Светодиодная подсветка ручки кпп
• – Фото тюнинга салона

Тюнинг лада 2110, фотографии тюнинга лада 2111, доработка лада 2112

Почти каждый владелец хочет модернизировать свой автомобиль. Но прежде чем приступить к тюнингу ваз 2110 вам необходимо хорошо представлять конечный результат. Тюнинг автомобилей занятие не легкое, поэтому мы разместили много интересных инструкции с фото по доработке ваз 2111. Отдельно представлен тюнинг салона, тюнинг кузова и подвески, тюнинг двигателя, тюнинг коробки передач. Но даже если вы будете осуществлять тюнинг ваз своими руками, все равно придется потратиться на приобретение запчастей. Если у вас есть фото отчеты по доработке ваз 2112 присылайте к нам на почту.
