Автозапуск для карбюраторных двигателей установка

Стоимость

Цены на КИТ автоподсоса довольно высокие: за хороший комплект придется выложить около 4500 рублей. За эти деньги вы получите моторедуктор, блок управления и комплект проводов, а также кабель и программу для настройки системы.

Все было бы хорошо, если бы не инжектор, постепенно вытесняющий старый механизм подачи топлива. К примеру, КИТ установки полностью электронной подачи топлива на переднеприводный ВАЗ обойдется в 6-7 тысяч рублей. Естественно это будет б/у устройство, но ломаться там практически нечему. Зато вы получите полностью автоматизированную систему впрыска, которая не требует регулировок. Снизится расход топлива и вырастет мощность. В любом случае решать только вам.

Установка инжектора вместо карбюратора на ВАЗ

Был ли автоматический подсос?

Конечно же, был. Что касается отечественных автомобилей, то впервые его применил на карбюраторе Солекс 21083, но устанавливался он только на экспортные ВАЗ 2110. Суть его работы была в следующем — специальная пружина, управляющая заслонкой, была связана с охлаждающей жидкостью. Биметалл менял свои свойства по мере прогрева, а соответственно, открывал или закрывал заслонку в зависимости от температуры антифриза.

Были разработки и для нашей страны — это электронная система управления подсосом. Вместо троса ставился электропривод, в салоне была кнопка программирования и блок управления. Вначале работа подсоса программировалась, а затем он закрывал заслонку на основе программы. Но каждый сезон приходилось перепрограммировать заново, ибо то, что работало летом, зимой уже требовало другого времени открытого состояния.

Источник

Что из себя представляет САУВЗ

Что это такое и где используется

САУВЗ расшифровывается как система автоматического управления воздушной заслонкой. Используется на карбюраторных двигателях, устанавливается для облегчения пуска в любое время года, в основном популярен на машинах с автозапуском, поскольку человек, находясь в дали от транспортного средства, неспособен управлять заслонкой подсоса воздуха. Если в холодное время года автомобиль без САУВЗ запустить с брелка, то мотор вряд ли заведется.

На какие автомобили может быть установлена

Установлена может быть на любой карбюраторный автомобиль. Чаще всего систему можно встретить на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 2110, 21213. Также встречается на Волгах, Москвичах и прочем российском автопроме прошлого века. Система легко ставится на такие карбы, как «Озон», «Солекс».

Устройство и принцип действия

Работает крайне просто. Это моторедуктор с электронным управлением: микросхема отправляет сигналы на элемент управления заслонкой подсоса, в свою очередь, «мозг» берет показания с датчика температуры охлаждающей жидкости и с датчика холла. Блок управления имеет график зависимости необходимого количества воздуха от температуры двигателя, а ступенчатый редуктор, основываясь на сигналах, закрывает подсос на нужную величину.

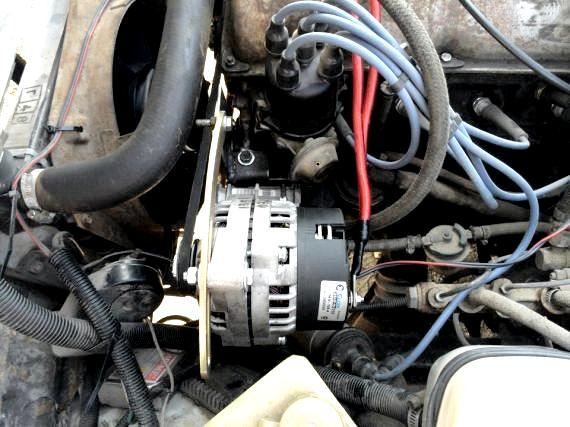

Какой Генератор Поставить На Ваз 2107 Карбюратор

Какой генератор

лучшепоставить на ВАЗ 2106 и 2107? Есть несколько вариантов

Они, вероятно, задаются вопросом, какой генератор лучше поставить

на ВАЗ 2106 и 2107. Ведь у стандартного устройства есть некоторые недостатки, которые негативно влияют на производительность. Обычные генераторы были разработаны давно, и они не полагались на огромный выбор потребителей энергии. Пара лампочек и стартер использовались в качестве офиса. Понятно, что с большим количеством устройствгенератор не справляется.

Нам нужно найти изменения для него

Для этого важно учитывать особенности электронных схем машины. Новое устройство должно полностью соответствовать этой ситуации

Какой генератор лучше поставить на ВАЗ 2106 и 2107?

Вопрос довольно сложный. Это следует учитывать, начиная с разработки наиболее распространенной версии. Любой производитель скажет, что на автомобиле должен быть установлен определенный стандартный вариант. Рассмотрим особенности стандартной версии G221.

При этом тип реле-генератора, контроллер устанавливается отдельно от щеточного узла. Это упрощает работу по устранению определенных дефектов в определенных пределах. Преимущество — простота установки, нет необходимости настраивать проводку для подключения, нашему клиенту остается сделать это по стандартной схеме. Однако такой генератор

маломощный, он дает максимальный заряд 42. Этого недостаточно для основной массы современных аккумуляторов.

Из всего этого мы заключаем, что обычный генератор отличный. Однако использование дополнительных устройств не очень выгодно. В идеале выбирайте более мощный вариант.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

• Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
• Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

• Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
• Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
• Не правильно подобраны жиклеры.
• Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
• Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
• Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

• неисправность или негерметичность игольчатого клапана;
• негерметичность или пробой поплавка;
• поплавок при перемещении по камере задевает за стенки;
• уровень горючего в поплавковой камере превышен;
• жиклеры, подающие воздух, засорены;
• выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

• загрязнение топливного фильтра;
• образование льда в бензопроводе;
• утечки в местах соединения топливопровода;
• помехи в шланге, который идет от бензобака;
• выход из строя бензонасоса;
• загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

• заливом из-за загрязнения топливных каналов;
• ошибочной настройкой зазоров;
• неисправностью привода дроссельной заслонки;
• плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Как использовать замок зажигания

Любую сигнализацию, наделенную автозапуском, обычно снабжают 5-ю силовыми выводами:

Шнур 3 здесь является контрольным, его подключают к стартерной клемме. А на синем проводе, то есть на клемме 15/2 напряжение может пропадать при работе стартера, а может оставаться на ней все время. При настройке выбирают один вариант.

Посмотрим, как выглядит замок зажигания в реальности:

Если действительно нужен автозапуск, стартерный шнур (красный) придется разрезать. Перечислим, как выглядят соответствия между шнурами замка и сигналки. Кабель сигнализации будет указан слева:

• Зеленый – свободный;
• Синий – свободный;
• Красный – розовый;
• Черно-желтый толстый – красный (отвод к стартеру);
• Черно-желтый тонкий – красный (отвод к замку);
• Желтый – голубой толстый.

В теории все получается просто.

Конечно, установку системы с автозапуском можно выполнить своими руками. Но лучше доверить это занятие электрику-профессионалу. Три шнура, идущих к сигнализации, должны коммутировать значительный ток. В новых моделях ВАЗ число этих шнуров будет не меньше.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Датчик температуры, который поставляется в комплекте, крепим на шланге системы охлаждения (СОД), ближе к блоку двигателя. Рекомендуется закрыть датчик, чтобы исключить обдув холодным воздухом. Это исключит возможность занижения показаний температуры СОД.

После этого подключаем питание напрямую к аккумуляторной батарее или через ключ зажигания. Соединять напрямую с клеммой катушки зажигания не рекомендуется, так как могут быть большие помехи. Если нет другого выхода, то подключение к разъёму катушки зажигания необходимо производить только через дополнительное реле.

Для крепежа моторедуктора предусмотрен комплект из пластины, тягового рычага, фиксатора для троса, болтов, шайб и гаек. Гибкую тягу (трос) нужно покупать отдельно. САУВЗ монтируется рядом с карбюратором. При этом трос управления заслонкой должен быть как можно короче и без изгибов.

Гибкую тягу, которая идёт из салона к заслонке снимаем и заменяем новым тросиком. Его необходимо подключить к редуктору. Автоподсос крепится на пластину с помощью болтов и гаек с шайбами. Для регулировки высоты установки привода предусмотрены дополнительные гайки. Пластинка с рычагом монтируется между основной пластиной и моторедуктором. Центральную жилу гибкой тяги продеваем в отверстие рычажка и формуем. Оболочку фиксируем на пластинке, отрегулировав нужное положение. Рычаг в сборе необходимо надеть на ось привода в положение «вытянуто».

Ставим автозапуск своими руками

Прежде чем приступить к монтажным работам автозапуска на ВАЗ, необходимо подготовить все для этого востребованное. Поставить одну сигнализацию будет недостаточно, здесь потребуется долгая и кропотливая работа. Для воплощения, задуманного в реальность, потребуется подготовить следующее:

• сигнализацию с автозапуском, в данном случае можно использовать самую простую модель от производителя ;
• отдельно покупается датчик температуры, а также контроллер;
• небольшой электрический привод, можно использовать от ладовского омывателя;
• тонкий трос, желательно мягкий из меди или алюминия, но лучше отдать предпочтение медному варианту;
• проводка в необходимом количестве, лучше подготовить с запасом;
• помимо этого потребуется терпение, так как настройка оборудования и автозапуск для карбюратора – это долгий и кропотливый процесс работы.

Схема установки автозапуска на карбюратор

Приступить к сборке можно с отключения ручного подсоса, который установлен на любой вазовский карбюраторный двигатель. При этом трос можно не вытаскивать, а надежно закрепить его под капотом. Велика вероятность, что в будущем он на что-либо сгодится. Если у вас на авто стоит автоподсос, то его предстоит разобрать полностью. Карбюратор полностью разбирается, и из него извлекаются все датчики. Последним шагом перед сборкой станет переключение привода подачи на наружный.

Этапы установки автозапуска своими руками на карбюратор

Чтобы установить на карбюраторный двигатель запуск с сигналки, предстоит последовательно проделать следующий ряд действий:

1. Прежде всего, размещаются по своим местам все составные части конструкции. Электропривод можно установить на стенку двигателя. Датчик температуры монтируется на движок. Не стоит использовать старый датчик, так как велика вероятность допустить ошибку. Микроконтроллер предстоит поставить рядом с электродвигателем, хотя в некоторых ситуациях лучше его прикрепить на карбюратор.
2. При помощи подготовленного ранее троса, движок соединяется с заслонкой.
3. Все части подсоса следует соединить с микроконтроллером, который в свою очередь имеет непосредственное подключение к сигналке.
4. Далее следует пробный тест, если система дала отклик, то можно переходить к следующему этапу, если отзывов в карбе не последовало, то предстоит перепроверить все подключение заново.
5. Вся система тестируется, доводясь при этом до идеала. На микроконтроллере предстоит поменять несколько режимов работы с учетом показателей температурного датчика. Также следует максимально подогнать длину троса. Как только система отработана, можно производить первый пробный запуск.

Завершающий этап работы по установки автозапуска

Осуществить полноценный запуск движка с помощью брелока можно лишь после установки сервопривода воздушной заслонки. Прибор, как правило, ставят на стенку моторного отсека, кто-то наоборот старается монтировать элемент непосредственно на карбюратор. Установив этот элемент, можно забыть про положение воздушного заслона. Данный прибор выпускается под торговой маркой «Садко». Модель изготавливается в двух видах:

1. Стандартная комплектация, которая имеет в составе микроконтроллер, блок управления, трос, электропривод и температурный датчик.
2. Максимальная комплектация, в чьем составе присутствуют все перечисленные ранее приборы, а также некоторые дополнения.

Максимальная комплектация «Садко» отличается следующими показателями:

• получив сигнал с брелока сигнализации, заслонка автоматически приоткрывается;
• далее поступает впрыск топлива;
• после чего за счет блока управления подается искра, которая и выполняет запуск мотора для прогревов.

Если же вы решили отдать предпочтение стандартному набору, то предстоит произвести ручную настройку всей системы, так как там может быть проблема из-за неточных расчетов и монтажа, а именно:

• предварительно включается зажигание, и заслонка закрывается вручную;
• после того, как двигатель работает нормально, заслонку предстоит прикрыть опять же собственноручно;
• прождав некоторое время, предстоит полностью открыть подачу топлива;
• машина должна проработать некоторое время на холостых оборотах без постороннего вмешательства;
• в конце двигатель глушится и полностью остывает.

По завершению всего, останется лишь совершить пробный запуск автомобиля с кнопки с определенной дистанции, которая доступна для сигнализации.

Технические характеристики «Садко-2»

Установка «Cадко-2» на карбюратор Москвича

Садко-2 является одним из самых популярных САУВЗ. Это устройство используется не только в автопромышленности: частенько его используют в саду, отсюда и название. Моторедуктор способен, например, открывать форточку в теплице. Но сегодня разговор конкретно про эксплуатацию девайса в целях управления воздухозаслонкой.

Технические характеристики:

Наименование параметра			Значение
Диапазон рабочих напряжений питания (Uпит.), В			от 10,0 до 16,0
Максимальное допустимое напряжение на входах устройства, В		16
Ток потребления при работе моторедуктора, мА, не более		260
Ток потребления устройства при выключенном МР, мА, не более		24
Ток потребления устройства в режиме ожидания, мА, не более		5
Начальный пусковой момент на выходном валу моторедуктора в нормальных климатических условиях – Н*М, не менее	1,0
Износоустойчивость моторедуктора, циклов, не менее		40000
Рабочий температурный диапазон датчика температуры, C			от –50 до +120
Диапазон амплитуды сигнала на входе от импульсного датчика зажигания, В		4 – 15
Диапазон настраиваемого времени предварительного прогрева ДВС, с		1 – 60
Количество профилей программируемых параметров		8
Температура обнаружения перегрева устройства, C		+115±5
Длительность короткой вспышки индикационного светодиода, с		0,2
Длительность длинной вспышки индикационного светодиода, с		1
Длительность вспышки индикационного светодиода для ввода параметра, с	3
Диапазон рабочих температур, C			от –40 до +105
Масса блока управления, кг, не более		0,03
Габаритные размеры блока управления, мм, не более			40х40х20

Необходимо разбираться в пиктограммах устройства, а индикация поможет сделать выводы о корректности работы системы и облегчит управление:

Вид индикации	Светодиодная индикация	Условие выполнения	Примечание
Индикация рабочего профиля	Одна длинная зеленая вспышка, затем серия коротких красных вспышек	Неактивны другие виды индикации, переключение «ручника»	Количество коротких красных вспышек индицирует номер профиля
Индикация рабочего режима	Две длинные зеленые вспышки, затем серия коротких красных вспышек	Неактивны другие виды индикации, переключение «ручника»	Количество коротких красных вспышек индицирует номер режима
Индикация аварийного режима	Две длинные зеленые вспышки, затем пять коротких красных, пауза и еще серия красных вспышек	Обнаружение отказа	Количество коротких красных вспышек в последней серии индицирует код отказа
Индикация текущего положения воздушной заслонки	Серия коротких зеленых вспышек, пауза 1-3 сек	«Ручник» снят, заслонка в промежуточном положении	Циклическая индикация
Индикация полного открытия воздушной заслонки	Длинная зеленая вспышка 4 сек., пауза 1-3 сек.	«Ручник» снят, заслонка открыта	Циклическая индикация
Индикация текущей температуры ДВС	Серия коротких красных вспышек, пауза 1-3 сек.	«Ручник» установлен, температура 0-100C	Циклическая индикация
Индикация превышения 100C	Длинная красная вспышка 4 сек., пауза 1-3 сек.	«Ручник» установлен, температура выше 100C	Циклическая индикация
Индикация автоматического включения МР	Горение красного светодиода	Подача питания на МР	В течение времени включения
Индикация ручного включения МР	Горение красного светодиода	Подача питания на МР	В течение времени включения
Индикация отсчета времени предварительного прогрева ДВС	Поочередное зажигание красного и зеленого светодиодов по 5 сек.	Наличие импульсов зажигания	В течение отсчета времени после запуска ДВС

Схема внутреннего устройства блока управления «САДКО-2»

Автоматическое управление заслонкой карбюраторного двигателя

Целью доработки автоподсоса для карбюратора будет заключаться в том, что заслонка должна передвигаться самостоятельно. Говоря другими словами, человек не должен принимать участие в данном процессе. В современном мире в продаже уже давно существуют САУВЗ. Расшифровывается данная аббревиатура, как система автоматического управления воздушной заслонки. Они бывают различных видов. Одна из самых популярных систем – «Садко».

Так же не стоит забывать о её не менее известной модификации «Садко-2». Сущность работы данных устройств достаточно проста. Специализированный электронный блок управляет шаговым приводом, который в свою очередь занимается перемещением заслонки. Алгоритм действия механизмов построен на зависимости оборотов силового агрегата и температуры. В основном у данных модификаций существует два режима работы: Прогрев автомобиля и передвижение на непрогретом двигателе.

Попробуем поподробнее разобраться с каждым из режимов работы:

1. Процесс прогрева двигателя.

Электронный блок может программироваться на поддержание определенного количества оборотов. В данном режиме работы, можно будет запрограммировать температуру, до которой должен будет прогреться автомобиль, путем поддержания оборотов двигателя. Данный процесс будет реализован с помощью открывания и закрывания специальной воздушной заслонки. Происходит это благодаря шаговому приводу. Если воздушная заслонка закрыта, то двигатель находится в холодном состоянии. Чем больше будет температура, тем больше будет открыта заслонка. При температуре двигателя примерно +55 градусов воздушная заслонка откроется полностью.

1. Передвижение с не прогретым двигателем.

Если автомобиль будет передвигаться с температурой силовой установки, у которой значение будет ниже запрограммированного, то автоматика запомнит, как находились воздушные заслонки в период начала движения. После этого перемещение заслонки будет происходить в процессе повышения температуры у двигателя.

Процесс программирования ЭБУ (электронный блок управления) будет происходить при помощи компьютера.

Данный блок имеет определенный алгоритм работы, который может осуществлять ряд различных функций:

• Перед запуском двигателя авто происходит прокачка бензонасоса.
• По достижению какой-то конкретной температуры будет включаться печка.
• Во время старта будет отключен генератор.

Процесс установки автоподсоса на карбюратор своими собственными руками нельзя назвать очень сложным. Для этого нужно выполнить ряд определенных действий: приобрести нужно устройство; выбрать болты подходящего размера; согласно наставлению произвести установку САУВЗ. Одной из комплектующей набора является специализированный цифровой датчик для измерения температуры. Данный прибор установлен в проводку, а его крепеж происходит к патрубку, находящемуся в системе охлаждения, для этого используют хомут. На корпусе карбюратора происходит установка моторедуктора САУВЗ. Он будет подключен вместо троса, который служит для управления заслонкой. Данная система в полном объеме подходит для карбюраторов модели Солекс, её можно установить в различные штатные места. Если же у автовладельца карбюратор Озон, то ему необходимо докупить специальные крепежи.

Особенности штатной электропроводки

Сначала надо уточнить, что именно требуется подключать, если установка будет выполняться без автозапуска:

• Контроль зажигания;
• Питание самой сигнализации;
• Концевики дверей;
• Концевик ручника;
• Сигнальные лампы (2 провода).

Как видите, число элементов здесь выбрано по минимуму. Но даже использование такого, то есть минимального набора точек позволит быстро подключить турботаймер. Просто, в авто семейства 2107 реле поддержки зажигания установлено штатно. И этим нужно пользоваться.

Посмотрите на схему, и поймете, о чем идет речь:

Вообще на рисунке показаны все важные элементы:

1. Реле поддержки зажигания.
2. Выходы на световую сигнализацию (голубой и черно-голубой). Разъем с 8-ю контактами находится в рулевой колонке.
3. Провод контроля дверей. Он расположен в боковом тоннеле возле педали сцепления.

Делайте Т-образные отводы и подключайте любую сигналку. Кстати, питание ламп (второе фото) подключается через предохранители. Что верно для любых автомобилей, а не только для ВАЗ-2107.

Установка автоподсоса на SOLEX без тросового привода (автор ganstown)

Вот я наконец-то поставил садко на свое авто.

В принципе само устройство известно очень давно, но заточено оно изначально под работу с тросом. Скажу сразу: делать автоподсос с тросиковым приводом изначально не хотелось, потому как тросовый привод удобен тем, что монтаж можно сделать очень быстро, но это лишний элемент и он создает лишние люфты, ну и под капотом кронштейн на кузове негде нормально разместить. Благо время мне позволяет, да и опыт конструирования есть, поэтому для боле точного перемещения заслонки без заеданий, от которых могут быть впадания устройства в защиту по току, решено было сделать привод напрямую от моторедуктора.

Для размещения моторедуктора на карбе Solex был изготовлен кронштейн, который усилен ребрами жесткости. Иначе в крайних точках моторедуктора кронштейн немного прогибался, силы редуктора хватало.

Кронштейн крепится в 4х точках: 2 винта крепления крышки пускового устройства и 2 болта М5 на корпусе карба, куда крепился кронштейн троса. Единственно, что надо нарезать резьбу М5 в нижнем отверстии. К кронштейну прикреплен обычный микрик , на него при полностью открытой заслонке давит сектор подсоса при этом происходит размыкание цепи и лампа подсоса на панели приборов тухнет.

Теперь надо позаботиться о демпфере. На тросовых приводах в крайних положениях роль демпфера выполняет сам трос, он слегка выгибается, когда заслонка уже открылась. Редуктор же, когда он без троса, то пытается толкать, в связи с этим вал редуктора может слегка идти наперекос с корпусом самого редуктора. Ничего страшного в этом нет, но это дополнительный износ, поэтому в рычаге сделан пружинный демпфер и, когда заслонка полностью открыта и уперлась, то редуктор еще продолжает толкать рычаг до его крайнего положения, сжимая пружину. Перекос исчез.

Сам рычаг одевается плотно на квадрат редуктора и крепится вторым концом к сектору подсоса карба в то же место, что и трос ранее

В изготовлении кронштейна моторедуктора важно лишь, чтоб ось редуктора и ось болта, на которой вращается сектор воздушной заслонки, были максимально соосны

Все провода провел через гофры для безопасности и соединил через штекер для быстрого съема и аварийного отключения. Сами провода подсоединил непосредственно в разъемы монтажного блока, у меня на авто он нового образца, так что нужные фишки в штекерах найти было не проблема, ну можно было конечно сразу провода на датчики провести, но это не красиво и не эстетично, там и так шлангов полно.

Под кастрюлей сам садко и не видно. Родной трос оставил под капотом, поставить назад в случае чего много времени не составит.

Ну кнопку ручного управления в салоне тоже поставил. Есть некоторые нюансы в пользовании устройством, к которым надо просто привыкнуть, тогда и не будет проблем с или езда на непрогретом движке.

Теперь нет необходимости по утрам стоять у авто, периодически открывая заслонку. Главное после установки установки и подключения устройства — правильно его запрограмировать под обороты прогрева и температуру полного открытия заслонки. Сига с автозапуском ждет своего часа к установке, а пока вышел утром, завел и побежал чай пить, выхожу, сажусь в теплый авто, который тихо щебечет на холостом, красота…

Фото дают представление о размещении устройства непосредственно на карбе и принцип работы привода. В принципе, основная сложность — это было изготовление кронштейна.
