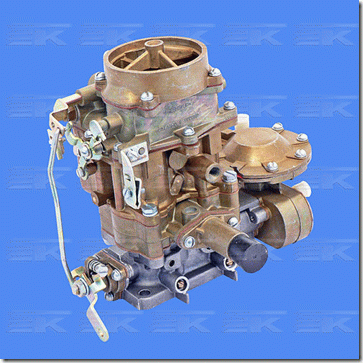

Как устроен карбюратор К-126Г

Карбюратор состоит из трёх основных элементов:

• дроссельного узла (корпуса камер смешивания);
• поплавковой камеры;
• крышки.

К-126Г имеет две камеры для смешивания топлива с воздухом. Первая работает во всех режимах, а вторая — только при высоких нагрузках, когда первый дроссель открывается больше чем на 2/3 хода.

В крышке устройства установлена воздушная заслонка с механизмом привода, а также механизм поплавка. В камере поплавка находятся диффузоры, топливные и воздушные жиклёры, ускорительный насос, эмульсионные трубки. В дроссельный узел вмонтированы заслонки (по одной в каждой камере) и регулировочные винты. Кроме этого, там предусмотрено переходное отверстие системы холостого хода, а также каналы для воздуха и горючего.

• холодного запуска;
• холостого хода;
• дозировки.

Также в нём имеются такие узлы и механизмы:

• поплавковый механизм (поплавок, ось поплавка, игольчатый клапан);
• экономайзер (клапан, распылитель, механизм привода);
• ускорительный насос (поршень, впускной и выпускной клапаны, механизм привода).

Карбюратор К-126Г имеет двухкамерную конструкцию с поочередным открытием дроссельных заслонок

Цифровые обозначения к схеме карбюратора К-126Г

1. Ускорительный насос.
2. Главный воздушный жиклёр вторичной камеры.
3. Малый диффузор вторичной камеры.
4. Балансировочный канал.
5. Распылитель экономайзера.
6. Воздушная заслонка.
7. Распылитель ускорительного насоса.
8. Нагнетательный (выпускной) клапан.
9. Кулисный механизм воздушной заслонки.
10. Воздушный жиклёр холостого хода.
11. Малый диффузор первичной камеры.
12. Главный воздушный жиклёр первичной камеры.
13. Топливный клапан.
14. Топливный фильтр.
15. Поплавок.
16. Смотровое окно.
17. Сливная пробка.
18. Главный топливный жиклёр первичной камеры.
19. Эмульсионная трубка первичной камеры.
20. Рычаг привода дроссельных заслонок.
21. Дроссельная заслонка первичной камеры.
22. Переходное отверстие холостого хода.
23. Винт регулировки качества смеси.
24. Топливный жиклёр холостого хода.
25. Дроссельная заслонка вторичной камеры.
26. Большой диффузор.
27. Эмульсионная трубка вторичной камеры.
28. Главный топливный жиклёр вторичной камеры.
29. Обратный (впускной) клапан.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation – «смешивание». Отсюда становится понятным назначение устройства – для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор – достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Сборка карбюратора

Поплавок должен свободно, без заеданий качаться на своей оси, обеспечивая при этом ход иглы не менее 1,5 мм.

Уровень топлива в поплавковой камере карбюратора должен быть на 18,5—21,5 мм ниже верхней плоскости корпуса и соответствовать меткам на корпусе карбюратора, которые видны через смотровые окна.

Для получения правильного уровня в поплавковой камере допускается подгибать кронштейн поплавка.

Диафрагменный механизм должен быть герметичен. Проверка производится на специальном стенде.

При вакууме 1500—1700 мм вод, ст. допускается пропуск воздуха не более трех пузырьков в секунду.

Крышку диафрагменного механизма и крышку рычажного механизма диафрагменного привода нужно пломбировать.

Ось дросселей должна свободно без заеданий вращаться в подшипниках. Зазоры по окружности между заслонками и корпусами не должны превышать:

— для дроссельных заслонок—0,06 мм;

— для воздушных заслонок — 0,2 мм.

При полностью закрытой воздушной заслонке дроссели заслонки должны открываться на 12° не менее от положения их полного открытия.

Полное включение клапана экономайзера должно быть при полностью открытых дросселях.

Испытание

Собранный карбюратор должен быть проверен на отсутствие подтеканий и высоту уровня топлива в поплавковой камере на приборе модели НИИАТ-355.

При избыточном давлении 0,3— 0,32 кГ/см2 для бензина удельного веса 0,720—0,750 г/см3 уровень топлива в поплавковой камере должен быть 20 ± 1 мм до плоскости разъема карбюратора.

Производительность ускорительного насоса должна быть не менее 10 см3 за 10 ходов поршня.

Проверка полного включения клапана экономайзера производится замером: зазора между планкой и гайкой привода экономайзера, расстояния между верхней плоскостью крышки карбюратора и верхней плоскостью планки.

Зазор между планкой и гайкой штока привода экономайзера при положении верхней плоскости планки на расстоянии 13 ± 0,2 мм от верхней плоскости разъема поплавковой камеры должен быть 3 ± 0,2 мм.

Расстояние между верхней разъемной плоскостью крышки карбюратора и верхней плоскостью планки должно быть 21,5 ± 0,2 мм.

Проверка срабатывания диафрагменного механизма пиевмоцентробежного ограничителя оборотов производится на специальном стенде.

Ограничитель оборотов карбюратора при работе с эталонным датчиком должен обеспечивать автоматическое ограничение числа оборотов коленчатого вала двигателя при его работе с воздушным фильтром в пределах:

— по скоростной характеристике — 3200—3400 об/мин;

— на холостом ходу — 3450—3550 об/мин.

Все карбюраторы, выходящие из ремонта, должны быть проверены на двигателе с целью определения их основных рабочих качеств, обеспечивающих:

— легкость пуска двигателя;

— устойчивую работу двигателя на малых оборотах холостого хода;

— отсутствие провалов в работе.

Минимально устойчивые обороты коленчатого вала двигателя при работе на холостом ходу должны быть в пределах 400— 500 об/мин.

При проверке работы двигателя на различных режимах (с нагрузкой и без нагрузки) карбюратор должен обеспечивать плавный без провалов переход с одного режима работы двигателя на другой.

Регулировка карбюратора

Регулировку холостого хода выполняют упорным винтом 1 (рис. 3), ограничивающим закрытие дросселей, и двумя винтами 2, 2, изменяющими состав рабочей смеси, на хорошо прогретом двигателе и при исправной системе зажигания.

Особое внимание должно быть уделено исправности свечей зажигания и правильности зазора в их электродах. При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно

При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно.

Начиная регулировку, следует завернуть винты 2 до отказа, а затем отвернуть на два оборота каждый.

Пустить двигатель и установить винтом 1 такое наименьшее открытие дросселей, при котором двигатель работает вполне устойчиво.

Затем обеднять смесь одним из винтов 2, завертывая его при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с перебоями.

После этого обогащают смесь, вывернув винт 2 на ½ оборота. Проделать те же операции со вторым винтом 2.

Отрегулировав состав смеси, попробовать уменьшить число оборотов холостого хода, вывертывая упорный винт 1 дросселей, после чего снова обеднять смесь обоими винтами поочередно, как указано выше.

Для проверки регулировки холостого хода резко нажать на педаль управления дросселями и резко отпустить ее.

Если двигатель остановится, то число оборотов необходимо увеличить винтом упора дросселей.

Правильно отрегулированный двигатель должен устойчиво работать при 475 — 525 об/мин.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

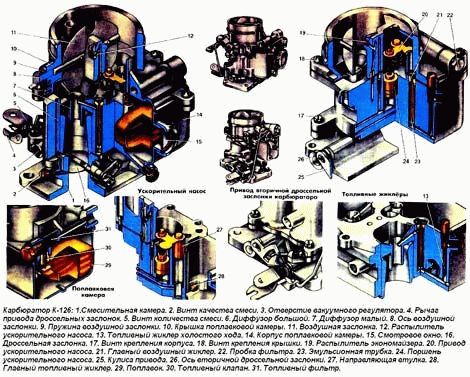

Схема устройства карбюратора К126 с названием всех элементов

Топливо через специальный распылитель впрыскивается из канала в диффузоры карбюратора, и ТС обогащается. Ускорительный насос позволяет плавно переходить от холостого хода до больших оборотов и двигаться автомобилю без рывков и провалов.

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Опыт эксплуатации разных моделей

Среди особенностей работы отдельных моделей карбюраторов для УАЗ можно выделить следующие.

1. Модель К 126 отличается простой и надежной конструкцией, не требует частых регулировок. Качественное смесеобразование позволяет устанавливать расход топлива на уровне 13 л/100 км для городских условий и 11 л/100 км при движении по шоссе. Машина с карбюратором 126 обладает неплохими динамическим характеристиками.

Карбюратор К151 на УАЗе

Карбюратор 151 расходует много топлива: в городском ритме машина потребляет до 16 л/100 км. Кроме того, 151 модель очень требовательна к точности настроек качества смеси. При незначительных отклонениях наблюдаются не только сбои в работе на холостых оборотах, но и ухудшение тяговых и динамических показателей. При установке модели 151 на двигатель можно получить отличный запуск мотора в любых погодных условиях.

Карбюратор ДААЗ 4178 на УАЗ Димитровградского автоагрегатного завода наделяет мотор умеренным аппетитом, особенно при спокойном режиме движения. Но и при резких ускорениях карбюратор демонстрирует себя с лучшей стороны, живо откликаясь на педаль газа. В случае установки ДААЗ 4178 на УАЗ частая регулировка может быть вызвана засорением топливного фильтра. Но если замена фильтра проводится своевременно, в работе карбюратора проблем не будет.

Ошибочно было бы считать систему питания, которую представляют модели карбюраторов, представленные в обзоре, устаревшей и не имеющей права на эксплуатацию. Доступность проведения самостоятельного обслуживания, невысокая стоимость ремонта – все это делает карбюраторную схему питания актуальной.

Перечисленные модели карбюраторов являются взаимозаменяемыми, разве что для модели 126 требуется установка дополнительной прокладки между устройством и коллектором. Опыт длительной эксплуатации различных моделей агрегатов позволяет выявить их конструктивные и эксплуатационные особенности и недостатки. Также это помогает четко определить необходимые регулировочные и ремонтные работы.

Источник

Уровень топлива в карбюраторе К126

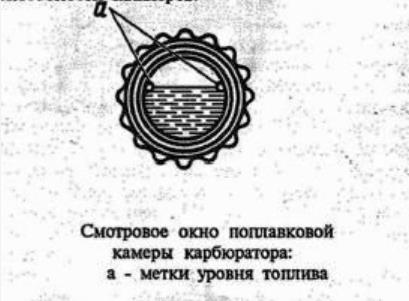

На 126-х моделях старого образца корпус поплавковой камеры оснащался смотровым окошком, по которому очень легко было определить уровень бензина (визуально – заполнение бензином на 2/3).

Карбюраторные узлы нового образца этого окна не имеют, а так как метка уровня топлива в карбюраторе К126 находится снаружи корпуса, а топливо – внутри камеры, удостовериться, правильно ли отрегулирован поплавковый механизм, без демонтажа верхней крышки практически невозможно. Но существует достаточно простой способ определения уровня без разборки карбюратора, и снимать узел при этом также не требуется.

Рассмотрим, как можно узнать бензиновый уровень на примере модели К135 (полный аналог К126, который устанавливается на грузовые авто ГАЗ-53/ 3307/ 66):

• берем пробку (заглушку) от любого старого 126-го или 135-го карбюратора, сверлим в ней такое отверстие, чтобы можно было закрепить кусок стержня от гелевой ручки;
• конструкцию необходимо сделать герметичной, например, обработать стык эпоксидной смолой;
• на стержень насаживаем кусок прозрачной трубки от стеклоомывателя;
• отворачиваем одну из пробок на основном корпусе карбюратора, предварительно подставив под него баночку, чтобы не разлить бензин;
• вместо заводской пробки устанавливаем самодельную конструкцию, при этом, подняв трубку кверху, накачиваем вручную бензонасосом бензин в камеру;
• теперь в прозрачной трубочке появилось топливо, и какой его уровень в поплавковой камере, можно увидеть наглядно.

Если уровень больше или меньше положенной нормы, его необходимо изменить. Для этого следует демонтировать воздушный фильтр в сборе с корпусом, открутить винты и снять карбюраторную крышку, подогнуть язычок поплавка в нужную сторону и еще раз проверить, сколько топлива имеется в камере, при необходимости операцию повторить.

Процесс регулировки К126Г на УАЗ «Буханка»

Регулировка как процедура может потребоваться только для устранения некоторых сбоев в работе карбюратора или же для настройки большей продуктивности. Регулировка может быть проведена по самым разным параметрам для достижения оптимальной работоспособности карбюратора К126Г:

стабильность в работе насоса-ускорителя;

установка нового минимального значения холостого хода;

контроль за качеством крепёжных соединений в карбюраторе УАЗ;

сокращение расхода горючего в разных режимах эксплуатации;

увеличение/уменьшение заданного уровня топлива в поплавковой камере;

проверка результативности срабатывания экономайзера;

регулировка пропускной способности жиклёров.

Необходимо иметь в виду, что регулировка по любому из параметров проводится только при заглушенном моторе. В разных случаях потребуется дождаться охлаждения силового агрегата или, наоборот, производить запуск двигателя для настройки необходимых показателей.

К примеру, наиболее часто автолюбители проводят регулировку расхода топливной смеси. Устройство К126Г выполнено таким образом, что разбирать карбюратор не потребуется — все необходимые работы можно выполнить непосредственно на месте установки механизма.

Регулировка расхода топлива

На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — он носит название винта количества и отвечает за необходимый объём горючего, которое подаётся в силовой агрегат.

Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:

На холодном двигателе закрутить винты качества до упора.

После этого каждый из них открутить ровно на три оборота.

Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.

После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.

Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).

После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).

Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.

После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).

Регулировка расхода топлива не представляет собой трудоёмкости в проведении. Однако автолюбитель должен хорошо понимать смысл каждого из выполняемых действий, чтобы настройка имела оптимальный результат.

Ремонт карбюратора УАЗ

Владельцы автомобилей УАЗ при наличии необходимого опыта и знаний могут провести некоторые виды ремонтных работ на карбюраторе самостоятельно. После того как карбюратор будет снят и разобран, можно выполнить ремонт его частей без обращения в специализированные автомастерские.

Многие владельцы автомобилей УАЗ сталкиваются с такой проблемой, как заливание карбюратора. То есть устройство производит слишком большое количество топливовоздушной смеси, которая не успевает попасть в мотор.

Если карбюратор заливается, необходимо будет проверить работоспособность иглы экономайзера, а также убедиться, что калиброванные отверстия жиклёров не увеличились.

В том случае, если мотор начинает дёргаться на высоких оборотах или нестабильно работает на холостом ходу, рекомендуется проверить электромагнитный клапан или экономайзер.

Ремонт карбюратора УАЗ К126Г целиком основывается на промывке компонентов и замене износившихся деталей. При этом залогом качественного ремонта можно считать всего три фактора:

• аккуратную разборку устройства;
• определение неисправности;
• сборка с учётом всех нюансов конструкции К126Г.

Определение неисправностей в работе

У карбюратора вида К126Г имеются свои характерные неисправности. Как правило, все они связаны с тем, что по ряду причин сокращается пропускная способность жиклёров, вырабатывается ресурс насоса-ускорителя или же появляются зазоры при работе дроссельных заслонок. Помимо этого, как и в любом другом карбюраторе, в К126Г может быть зафиксирована и разбалансировка работы холостого хода, засчёт чего двигатель может заливаться или же испытывать недостаток в топливе.

Явными причинами того, что в карбюраторе появились те или иные неисправности, являются:

• резкое увеличение потребляемого количества жидкого топлива;
• на высоких оборотах мотор работает рывками, с перебоями;
• появились трудности с запуском двигателя;
• неравномерность рабочего шума и усиленные вибрации во время движения;
• чёрный дым выхлопного газа при резком увеличении скорости или в момент торможения.

В карбюраторных механизмах любого типа важную роль играют жиклёры. По своей функции жиклёры являются пробками с несколькими отверстиями чётко выверенного диаметра. Через эти отверстия поступает воздух или жидкое горючее, что гарантирует своевременное образование топливовоздушной смеси. Жиклёры из-за применения некачественного бензина могут засориться, из-за чего мотор будет испытывать недостаток топлива.

Главной особенностью карбюратора вида К126Г является то, что все жиклёры независимо от места их установки, можно прочистить без проведения демонтажных работ. То есть для того, чтобы устранить засоры отверстий, не нужно будет полностью разбирать карбюратор, так как жиклёры вынимаются каждый в отдельности из корпуса устройства.

Таблица: рабочие характеристики жиклёров в разных системах карбюратора

Элементы карбюратора	Пропускная спо­собность жиклера. см3/мин	Диаметр отверстия жиклера, мм
Первичная камера
Главный топливный жиклер	240 ±3	1,05
Главный воздушный жиклер	195±4	0,94
Топливный жиклер холостого хо­да	50 ±1,5	0,45
Воздушный жиклер холостого хода	285±7	1,15
Распылитель ускорительного на­соса	—	0,6±0,06
Ускорительный насос производи­тельностью за 10 ходов не менее	5	—
Вторичная камера
Главный топливный жиклер	280 ±3,5	1,14
Главный воздушный жиклер	390 ±9	1,36
Главный жиклер переходной сис­темы	95±2	0,64
Воздушный жиклер переходной системы	285 ±7	1,15
Жиклер экономайзера	—	1,7 ± 0,06
Распылитель экономайзера	—	3±0,06

Автовладельцы УАЗ «Буханки» так отзываются от заводских жиклёрах карбюратора К126Г:

Поплавок

В корпусе камеры находится по два больших, а также малых диффузоров. Дополнительно там же имеются главные топливные и воздушные жиклеры и эмульсионные трубки в количестве двух единиц. Там же расположен жиклер холостого хода, система экономайзера и ускорительный насос вместе с приводом. Детали, за счет которых топливо распыляется в цилиндрах, размещены в малых диффузорах в каждой из камер карбюратора. Диффузор установлен в камеру посредством прессования. Дополнительно в поплавковой камере имеется окошко. Через него удобно наблюдать за уровнем бензина внутри и за работой механизма.

Каждый жиклер (неважно, топливный он или воздушный) оснащается специальными пробками. Они облегчают доступ к жиклерам без необходимости демонтажа агрегата

Жиклер холостого хода и вовсе можно открутить снаружи. Он находится на внешней части карбюратора.

Непосредственно в крышке камеры расположена воздушная заслонка вместе с приводом, а также автоматические клапаны. Последние можно увидеть над первой смесительной топливной камерой. Привод заслонки находится в соединении с осью дроссельной заслонки. Это сделано для облегчения запуска холодного мотора. Когда открывается воздушная заслонка, будет открываться также и дроссельная. При этом угол открытия будет такой, при котором коленчатый вал сможет вращаться на достаточном количестве оборотов для стабильной работы.

На крышке агрегата закреплен механизм, посредством которого работает поплавок. Он представляет собой элемент, подвешенный на оси, и игольчатый клапан, отвечающий за подачу жидкого горючего. Поплавок карбюратора представляет собой кусочек тонкой листовой латуни. Ее толщина составляет 0,2 мм. Игольчатый клапан выполнен в разборном виде. Он представляет собой иглу и корпус. Диаметр седла составляет 0,2 мм. Конусная часть иглы оснащена уплотнительной шайбой. Она изготовлена на основе фтористых сортов резины.
