Что такое ширина колесного диска

Информация о разболтовке колесных дисков на отечественных автомобилях ВАЗ

Все автомобили ВАЗ с самого основания завода и до наших дней имели лишь 3 основных типа разболтовки, так как большинство модификаций были выполнены на единой платформе, у них менялся только внешний вид. Разболтовка на большинство моделей «Лады» выглядела следующим образом:

Самый маленький представитель автоконцерна – ВАЗ 1111, в народе называемый «Ока», производился в РФ на протяжении 20 лет – с 1987 по 2008 года. Учитывая, что масса данного авто особо малого класса составляла всего 975 кг, а нагрузка на колесо приходилась менее 250 кг, «Ока» стала одним из немногих представителей в своём классе, для которого использовалась разболтовка из 3 шпилек.

Конечный параметр составлял 3х98, при диаметре посадочного отверстия 58,1 мм. Это было достаточно экономно для владельцев «Оки».

Найти на рынке подобную размерность колеса было достаточно проблематично, потому штампованные изделия с радиальностью R12 и R13 нередко пересверливались, чтобы удачно сесть на ступицу.

Вам это будет интересно Покраска дисков светящейся краской

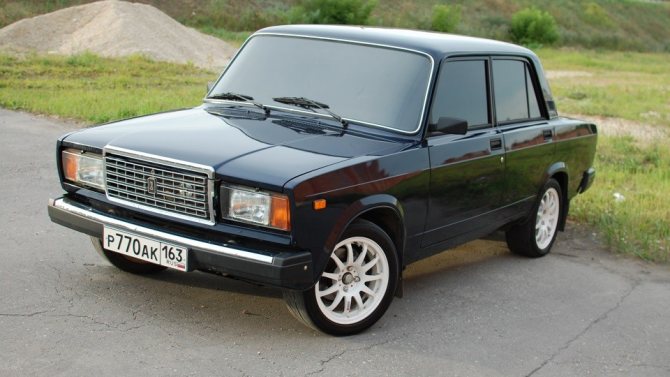

Разболтовка ВАЗ 2107 4х98

Подавляющее большинство моделей концерна «АвтоВАЗ», начиная от 2101 и заканчивая «Ладой Приора» или «Калина», выпускалось с конвейера в виде седанов, лифтбеков, хэтчбеков или универсалов компактного либо субкомпактного класса.

На заметку.

Нагрузка на колёса и динамические параметры данных транспортных средств сильно похожи друг на друга.

Начиная с 1966 года, когда концерн выпустил свою первую «копейку», и заканчивая 2020 годом, разболтовка колёс на эти авто составляла 4х98 мм, диаметр центрального отверстия – 58,1 мм.

Самые популярные на сегодняшний день модели «Лады», для которых всё ещё продаются диски с разболтовкой 4х98 — это ВАЗ 2106, 2107, 2109, 2110, 2112, 2114.

Последние модели ВАЗов, такие как «Веста», «Гранта» и «Х-Рей», выпускаемые с 2020 года, имеют разболтовку на колёсах максимально приближенную к международному стандарту компактных автомобилей. Данный параметр на указанных модификациях составляет 4х100.

Однако данная разница вовсе не означает, что разболтовка 4х98 не позволяет установить на более старые автомобили диски от «Х-Рей». Напротив, все изделия обладают полной совместимостью, водители могут даже не использовать проставочные пластины, так как гайка может быть накручена до упора и надёжно фиксирует колесо.

Среди всей продукции концерна «АвтоВАЗ» всегда шли особняком такие модели, как ВАЗ 2121, или классическая «Нива» и все производные от данного внедорожника: 5-дверная «Тайга», Chevrolet Niva и другие модели. Ввиду повышенных нагрузок на ступицы и колёса из-за неудовлетворительных дорожных условий, на которые были рассчитаны все параметры «Нивы», эти компактные вездеходы традиционно имели разболтовку дисков 5х139,7, с диаметром центрального отверстия 98,5 мм.

Эти увеличенные показатели давали колесу свободно сопротивляться изгибающему моменту, воспринимать большие нагрузки при переносе центра тяжести в одну сторону при движении по наклонной плоскости или при вынужденном вывешивании колёс, а также позволяли авто передавать больший крутящий момент на протекторы покрышек при движении в гору без риска поломки деталей.

Диски для ВАЗ 2114

Важно!

Несмотря на скудность ассортимента при оснащении транспортных средств и маленький выбор авто различных классов, завод добился максимальной универсальности в совместимости и возможности взаимозаменяемости колёсных дисков для авто, выпущенных в 2020 году или 50 лет назад.

Что значит параметр PCD на колёсных дисках

Практически каждый автолюбитель, столкнувшийся с необходимостью приобретения новых колёсных дисков, сталкивается с одним и тем же вопросом: PCD на дисках – что это. Чтобы дать наиболее полный ответ, необходимо полностью расшифровать надпись на оборотной стороне колеса, характеризующую его размерность на конкретном примере. Если взять параметры среднестатистического колеса 6,0J х 16 ЕТ42 5х108 d66,1, где каждый из символов обозначает следующие показатели:

Магазин-склад колёсных дисков

• 6 – это характеристика ширины обода изделия в самой широкой его части, выражается в дюймах. Данный размер для легковых автомобилей располагается в диапазоне от 4,0 до 12,0 дюймов с шагом в 0,5 дюйма.
• J – форма канта борта для надёжной фиксации покрышки, которые также обозначаются как JJ, К, JK, B, P или D.
• 16 – величина радиальности, то есть диаметра обода колеса, выражается в дюймах. Многие автолюбители неверно называют этот параметр радиусом, однако это неверно. Диаметр колесного диска в классических вариантах бывает от 12 до 24 дюймов.
• ЕТ42 – это показатель вылета диска в миллиметрах, расстояние в проекции от точки крепления колеса к ступице до внутренней привалочной плоскости колеса, который колеблется в пределах от -25 до +50 мм, то есть он может быть отрицательным, и изделие будет выступать за поперечные габариты авто.
• 5х108 – это показатель разболтовки, то есть величина, обозначающая количество шпилек, на которые диск крепится к элементам подвески (4, 5 или 6 для легковых авто). Вторая цифра – 108 – длина каждого крепежа в миллиметрах, встречающаяся в диапазоне от 90 мм до 150 мм, в зависимости от массы авто и его класса.
• В конце маркировки изделия следует ответ на вопрос, что такое PCD в параметрах дисков и как можно определить эту характеристику. Последний показатель – d66,1 – это как раз величина PCD, или Pitch Circle Diameter, что в переводе означает диаметр той окружности, вдоль которой на равном расстоянии друг от друга располагаются отверстия для шпилек. Чем больше этот параметр, тем больший изгибающий момент может воспринимать колесо. Соответственно, PCD, называемая также сверловкой, колеблется от 50 мм до 150 мм в зависимости от размера колёсной базы и массы автомобиля.

Размерность колёсных дисков
Важно!
Если любой из показателей (ширина, радиальность или вылет) для каждого авто могут меняться в незначительных пределах, то величина PCD должна оставаться постоянной, так как конструкция ступицы неизменна, и на практике почти все автомобильные концерны давно установили стандарт, в соответствии с тем или иным классом авто. Так, на компактных автомобилях с объёмом двигателя до 1,6 литра сверловка не превышает 70 мм, а разболтовка редко выходит за пределы 4х100, для кроссоверов этот показатель может достигать 100 мм и 5х120 соответственно, а что касается больших внедорожников, то он резко возрастает до 140-150 мм, а разболтовка – до 6х150.

Основные ошибки автолюбителей при выборе колёсных дисков

Далеко не каждый водитель может с первого раза подобрать именно то изделие, которое является оптимальным для его автомобиля. Сравнение дисков по параметрам — это далеко не конечная процедура, после которой можно смело приобретать изделие. Так, на торговых точках нередко случаются возвраты, так как потенциальные покупатели допускают ошибки.

Вне зависимости от размера и типа резины, диск может идеально на неё сесть, но не подойти на ступицу. Это означает, что информация об узле крепления также необходима, как и о размерности покрышек, потому что есть два наиважнейших показателя, свойственных конкретной модели автомобиля. Данные параметры — это сверловка, то есть диаметр посадочного отверстия в диске, и разболтовка — это количество шпилек и длина каждой из них. Без знания этих параметров ошибка покупки ненужного изделия очень вероятна, так как вариаций существует множество.

Люди часто берут диск максимально допустимой ширины и не следят за показателем ЕТ — вылетом, а также не прибегают к сравнению дисков. Так, данная характеристика, например, ЕТ20, 25, 30, 35, 40, означает расстояние в миллиметрах от точки крепления изделия к ступице до крайней плоскости бортика диска.

Для того чтобы правильно выбрать вылет диска, вовсе не нужны размеры покрышек, так как здесь важна размерность колёсной арки и то, насколько ступица углублена за поперечные габариты авто.

При неверном определении данных параметров автолюбители часто сталкиваются с тем, что резина задевает колёсные арки при движении, на поворотах либо во время езды по плохой дороге и, соответственно, мешает активной работе амортизаторов. Кроме того, колесо может начать выступать за пределы авто, что будет неминуемо загрязнять кузов в дождливую погоду без установки дополнительных подкрылок по периметру колёсной арки. Также здесь имеется риск повреждения дисков во время параллельной парковки автомобиля около бордюров.

Высокий профиль резины при диске малого радиуса на внедорожнике
Важно!
Для того чтобы избежать этих ошибок, автолюбителям следует изучить все технические параметры не только своей резины, но и самого автомобиля, воспользовавшись руководством по эксплуатации либо проконсультировавшись с экспертами в этой области.

Кроме того, сразу на подобных порталах имеются сведения о том, какие бренды и по какой цене выпускают и продают данные колёса, что поможет покупателю окончательно определиться с покупкой и потом не сожалеть о ней.

Как определить размер литых дисков и штамповки на автомобиль

Конечно, каждый оригинальный диск на авто замаркирован, и при детальном его осмотре можно увидеть строку со всеми перечисленными выше геометрическими параметрами. Если же по каким-то причинам, например, в случае износа, данная величина не читается, то колесо всегда можно вымерить и самостоятельно вывести его маркировку. Делается это следующим образом:

• Чтобы определить ширину изделия, нужно просто замерить линейкой или рулеткой его обод в миллиметрах, а затем полученный результат разделить на 25,4 мм, чтобы перевести его в дюймы.
• Аналогичным способом определяется радиальность изделия, только здесь замеру подлежит диаметр. Многие ошибочно полагают, что величина со значком R обозначает радиус дисков, однако это в корне неверно и измерять нужно именно наибольшее расстояние между двумя точками на ободе колеса. В данном случае для точности измерений необходимо проследить, чтобы измерительный инструмент прошёл строго через центр диска, потому что в противном случае автолюбитель сможет замерить лишь хорду, и показатель радиальности диска будут неверным. Полученный результат нужно разделить на те же 25,4 см, чтобы получить величину параметра в дюймах. Следует заметить, что при измерении вполне может быть погрешность в +/-5 мм, так как радиальность может быть выражена только в целом числе.
• Самое сложное — это померить вылет колеса, то есть определить параметр ЕТ. Чтобы это сделать, необходимо колесо положить плашмя, установить на него деревянную рейку, равную по длине диаметру металлической части, а потом измерить расстояние в миллиметрах до привалочной плоскости диска. Затем колесо переворачивается на 180 градусов, и процедура повторяется ещё раз, но для обратной стороны изделия. Полученные результаты нужно подставить в формулу ЕТ = (X + Y)/2, где Х — это первый замер, Y — второй, а ЕТ — искомый показатель вылета, все единицы здесь указываются в миллиметрах.

Вам это будет интересно Как поменять шпильку колеса на авто

Прочие характеристики размерности диска

Чтобы определить сверловку или диаметр посадочного отверстия, автолюбителю нужно лишь замерить наибольшее расстояние между краями этой перфорации, после чего посмотреть ближайшее типовое значение по таблице соответствий и отклонений. Размер отверстий колесных дисков зависит исключительно от конструкции ступицы для конкретной марки авто.

Важно!

Как правило, у многих автолюбителей всегда имеется под рукой брошюра — руководство по эксплуатации конкретного автомобиля, принадлежащего ему. Так, в технических характеристиках на авто указаны все базовые параметры, а также рекомендуемые размерности для колёс, и уж точно там можно найти неизменные показатели сверловки и разболтовки изделия, чтобы осуществить корректный выбор. Соответственно, обладая теоретическими знаниями, автолюбителю остаётся лишь подобрать диски по размеру.

Размер штампованных дисков определяется по той же самой схеме, без каких-либо особенностей.

Что такое штатный размер дисков

Штатный размер дисков — это характеристика колёс, которые ставятся автомобильным концерном на заводе в соответствии с требованиями технологии, классом транспортного средства, а также проведённым прочностным расчётам со стороны инженерного персонала предприятия.

Магазин колёсных дисков

Сходя с конвейера, автомобиль приобретает следующие базовые параметры колёсных дисков:

Форма закраины обода, предназначенной для надёжной фиксации покрышки. Этот параметр для легковых автомобилей, вне зависимости от модели и модификации, как правило, выражается в буквенном обозначении J или JJ.
Ширина обода изделия, от которого зависит конечная размерность покрышки. Она выражается в дюймах с шагом 0,5 единиц. Как правило, стандартные марки авто имеют диапазон этой размерности от 4 до 12 дюймов, что соответствует резине от 145 до 345 мм.
Самый важный параметр — это радиальность изделия, которая определяется как величина диаметра обода без учёта кромок и составляет от 12 до 24 дюймов, соответственно, записывается как R12, R13, …, R22, R23, R24

От этого важного параметра зависит радиальность шины, которая должна быть аналогичной этой величине, а также её профиль в зависимости от размера колёсной арки и технических требований заводского производителя. Так, на R16 для Toyota Land Cruiser 200 можно поставить резину с высотой профиля 90 мм

Та же радиальность, но для ВАЗ 2110, влечёт за собой лишь низкопрофильные покрышки с размерностью 35-40 мм.
Также на заводе назначается требуемый для конкретной марки диапазон вылетов колеса, то есть параметр ЕТ, или величина в проекции от места фиксации диска к ступице до его привалочной плоскости с внутренней стороны. Так, чем больше величина ЕТ, тем глубже колесо будет сидеть под колёсной аркой и наоборот. Эта размерность дисков может быть отрицательной, и в таком случае диск будет немного выступать за габариты кузова. Средний диапазон этого параметра составляет от -25 мм до +50 мм.
Если предыдущие параметры допускают небольшой разброс в размерностях колеса, то такие показатели, как сверловка и разболтовка, как правило, должны быть едины, в противном случае колесо просто не встанет на ступицу.

Ширина обода диска и посадочный габарит

• Сверловка колеса — это размер центрального отверстия диска, при помощи которого он садится на ось. Составляет, как правило, от 50 до 120 мм, в зависимости от модели, бренда и класса транспортного средства.
• Разболтовка диска — это параметр, при котором определяется количество шпилек на ступице и их длина. Предназначены для крепления колеса. Для малолитражных авто шпильки делаются с параметрами 4×98, 4×100, то есть диск фиксируется на 4 анкера длиной по 98 или 100 мм каждый. В случае с авто бизнес-, премиум-класса или внедорожниками, количество крепежей возрастает до 5 или 10 штук, а длина их может увеличиваться до 150 мм.

Важно ! Колесо имеет собственную маркировку, которая записывается как 6,0J x 16 ET45 5×114 d66,1, где учтены все перечисленные выше размерные параметры диска

Как измерить самостоятельно

Узнать разболтовку самому реально, это возможно с линейкой (предпочтительнее штангенциркуль). Ими измеряется расстояние между окошками, при этом линейка имеет погрешность, ведь не учитывает изгиб. Можно провести замеры несколькими способами, которые комбинируются для большей точности.

Соседние отверстия

Данный параметр определяется с оглядкой на показатель окружности, где находится центральная часть прорези, сделанной под крепежные болты. Диаметр без проблем вычисляется линейкой, хотя для популярных авто разработана таблица совместимости. Если используется линейка, то по прямой линии меряется расстояние между соседствующими болтами.

Полученную цифру множат на коэффициент, устанавливаемый по числу дырок в диске. Сразу следует сказать, что поперечная окружность машин ВАЗ стандартизирована на отметке 98 мм, а в Ниве — 139,7 мм. Коэффициенты же следующие:

• 3 болта — 1,155;
• 4 крепежа — величина для умножения составляет 1,414;
• 5 — 1,701;
• 6 болтов — 2;
• 10 закреплений — 3,326.

Дальние окошки

Вместо расположенных рядом отверстий можно определить разболтовку даже линейкой с минимальной погрешностью, используя дальние окошки. Проще всего мерять диски, где предусмотрено четное количество болтов — 4,6,8. Длина прямой, проведенной между противоположными отверстиями, будет означать необходимую величину.

В случае, когда на диске 5 болтов, замеряется расстояние между дырками, не являющимися соседними. Полученную цифру перемножают на коэффициентный показатель 1,051, дающий наиболее точный результат PCD.

Диаметр ступичного окна

Размер центрального окна ступицы указывается в разболтовочных таблицах и полной формуле разболтовки, упоминаемой ниже. Даже если под рукой уже готовой информации нет, результаты легко получить линейкой, либо более точным штангенциркулем. К примеру, диаметр окна в ВАЗ модели 2110 сделан на уровне 58,6 мм.

Интересно!
Не всегда можно измерить этот показатель из-за неправильной формы, такие есть у Daewoo Nexia в дорестайлинговом кузове.

Кроме перечисленных характеристик, важен и вылет дисков. Под ним подразумевают расположение вертикальных осей симметрии колеса в отношении точки совмещения со ступицей. Вылет бывает отрицательным, а также нулевым или положительным, но даже если подбор по нему оказался неудачным, диск можно установить. Это нежелательно, ведь подвеска машины станет функционировать неправильно и при вождении сильно ухудшит безопасность.

Формулы разболтовки

Чтобы точно определить, будут ли совместимы комплект и марка авто, применяются формулы разболтовки, указывающие на параметры дисков. Бывают сокращенные и полные значения, но абсолютно все параметры указываются только в последних.

Полная

Эта формула применяется производителями дисков, наносящими соответствующую маркировку на свои изделия. Она выглядит как: 8Jх15 H2 4х100 ET0 D54,1 и для неопытного автовладельца является случайным набором цифр и букв. На самом деле каждый параметр можно расшифровать:

1. 8 Jx15 — первая цифра обозначает ширину обода, диаметр при этом равняется 15 дюймам. Х здесь демонстрирует тип диска, в данном случае они литые или кованые. Буква J сообщает о возможности применения колеса только на авто с моноприводом — задним или передним, ведь полный привод обозначается как JJ.
2. H2 — отображает количество хапов, которые иначе называются коневыми выступами. Они удерживают бескамерные шины на диске и встречаются изделия с одним хапом, либо вообще без него. Данные элементы фиксируют шину, не допуская ее разгерметизации, а также помогают эффективнее входить в поворот.
3. 4х100 — это показатель PCD, первая цифра в котором отражает количество болтовых гнезд, вторая — поперечный диаметр окружности.
4. ET0 — дает понимание о вылете диска, в данном случае он нулевой. Если же стоит цифра 40 — это положительный вылет, а обозначение ET-40 демонстрирует отрицательный вылет.
5. D54,1 — таким обозначением указывается диаметр ступичного окна, цифра дана в миллиметрах.

Диаметр и ширина колесного обода указываются в дюймах, другие же характеристики отражаются в миллиметрах.

Сокращенная

Сокращенная цифровая характеристика упрощена, в ней есть всего два показателя. формула 4х98 отражает, что в колесе есть 4 болта, расположенные по 100 мм окружности. Это стандартная разболтовка ВАЗ 2110, в других машинах также встречаются окружности от 100 до 139,7.

Перед тем, как приобретать диски, измеряют ступицу. Отличий может не быть, к примеру, диск 98-й окружности визуально сядет на ступицу с диаметром 100. На практике такой диск не будет плотно прилегать к ступице, колесо будет перекошено, а безопасность окажется под угрозой.

На что влияет ширина обода литого диска

Ширина колёсного диска – это крайне важный показатель при выборе колёс на конкретную марку и модель автомобиля, так как от него зависят и другие показатели. Так, основные характеристики технического оснащения транспортного средства, на которые влияет ширина диска, перечислены ниже:

Вылет колёсного диска или показатель ЕТ, исчисляемый в миллиметрах, который может быть как отрицательным – от -25 мм до 0, так и положительным – от 0 до 50 мм практически для всех марок легковых автомобилей. Этот параметр, как правило, должен изменяться в зависимости от ширины диска, и чем он меньше, тем сильнее диск отдаляется от ступицы, вплоть до того, что он может выступать за пределы боковых габаритов кузова.

Практически все автомобили устанавливают предельно допустимые зависимости ширины и вылета дисков, потому что непроектная посадка слишком широкого изделия будет оказывать нерасчётные нагрузки на ступицы и подвеску, что вызывает течь амортизаторов и прочие проблемы, вплоть до деформаций в системе.
Диск с отрицательным вылетом

Также правильную ширину важно выбрать из-за таблицы соотношений радиальности дисков и этого параметра. Например, если водитель желает поставить себе слишком широкий диск, он должен понимать, что радиальность должна соответствовать этим соотношениям

В противном случае он рискует выбрать шину со слишком низким профилем, что будет стоить дороже, чем стандартный вариант, а при движении автомобиль будет вести себя очень грубо, доставляя дискомфорт водителю и пассажирам в салоне.

С увеличением же профиля колесо в сборе может просто не влезть под арку и будет быстро изнашиваться из-за трения о металлические и пластиковые элементы.

• Автолюбителю следует помнить, что слишком широкие диски лучше ведут себя на бездорожье и рыхлом снегу, могут повлиять на удержание авто в своей колее без заноса, что удобно для внедорожников или для любых транспортных средств в зимнее время. Достигается это, прежде всего, за счёт того, что давление от колеса на единице площади существенно сокращается при возрастании площади опоры.
• В то же время для летней езды слишком широкие колёса не нужны, потому что они будут оказывать дополнительное трение об асфальт, что снизит динамические характеристики автомобиля и значительно повысит расход топлива.

Диск с шириной 12J
Важно!
Подходить к выбору ширины обода диска нужно с умом, а не просто по визуальному восприятию изделия, учитывая, что от этого параметра напрямую зависит целостность многих систем, а также безопасность и комфорт обладателя «железного коня».
