Как снять торпеду на приоре

Снятие и установка панели (приборной панели)

Если вы решили установить звукоизоляционный моторный щит или покрасить или перетащить панель, то внимательно прочитайте инструкции по снятию и установке панели приборов Lada Priora своими руками.

Основной инструмент. Крестообразные и плоские отвертки, головка «10», плоскогубцы с узкими губками.

Отключите отрицательную клемму от аккумулятора перед использованием. Затем снимите выключатели рулевой колонки.

Снимите крышку блока предохранителей:

1. Поверните три замка на крышке монтажного блока на 90 o.
2. Отпустите фиксаторы на крышке блока предохранителей.

Отсоедините провода от замка зажигания. Затем удалите группу инструментов. И удалите туннель центрального этажа. Отсоедините провода от гидроусилителя руля: Затем для:

1. Освободите пластиковые зажимы и снимите накладку на левой передней стойке. Аналогично обрежьте отделку правой передней стойки.
2. Снимите стеклянную сливную форсунку на левой дверной панели с помощью отвертки с плоской головкой с мягким материалом, чтобы предотвратить появление царапин. Аналогичным образом снимите выдувное сопло с правой стороны.
3. Отвинтите гайку верхнего крепления панели Priora, она расположена в полости под форсункой для выдувания стекла в двери с помощью головки «10». Аналогично откручиваем гайку с правой стороны.
4. Отвинтите болт крепления наконечников проводов «массой» штриха тем же ключом.

1. Отсоедините провода панели приборов от колодок, расположенных на кронштейне над блоком предохранителей.
2. Отсоедините блок проводов, расположенный на правом конце кронштейна.
3. Отсоединить кабель управления двигателем от панели приборов.
4. Откручиваем гайку наконечника «провода» с головкой «10».

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Пошаговая инструкция

1. Устанавливаем руль в нижнее положение.

2. Далее нам нужно демонтировать накладку панели приборов. Закреплена она четырех винтах под крестовую отвертку.

Отворачиваем 2 винта сверху.

Для того чтобы добраться до нижних винтов крепления нужно снять пластик снизу руля.

Для снятия поворачиваем три фиксатора против часовой стрелки на пол оборота.

После поворота фиксаторов сверху поддеваем пластик рукой и снимаем.

3.Отворачиваем 2 нижних винта крепления накладки панели приборов.

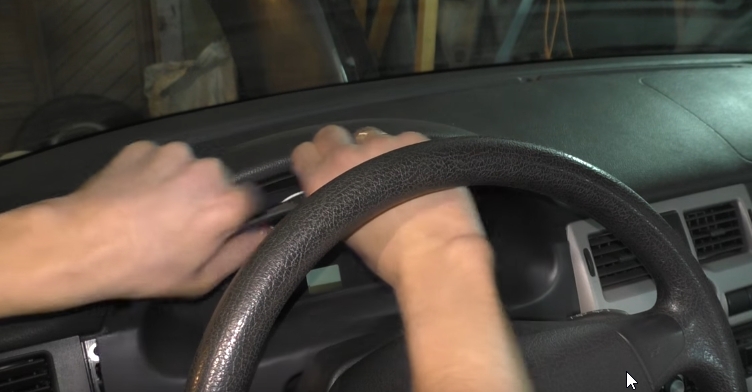

4. Двумя руками снимаем накладку. Начинаем с верха.

Будьте осторожны и не поломайте защелки.

5. Отворачиваем 2 винта крепежа приборной панели под крестовую отвертку.

6. После отворачивания винтов вытягиваем немного на себя приборную панель.

7. Далее нужно снять разъем который идет к приборной панели. Разъем идет с хитрым фиксатором.

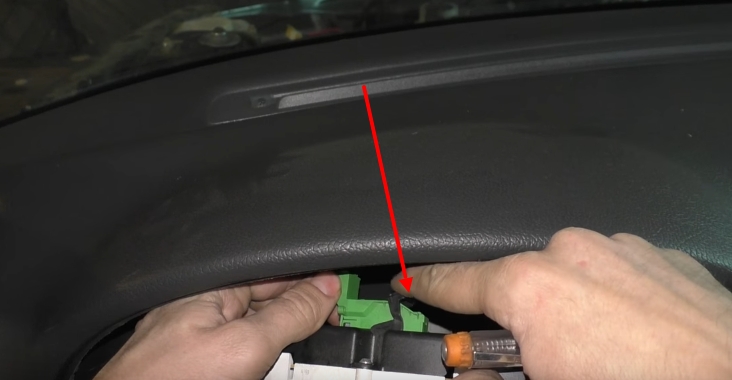

Нажимаем на фиксатор в указанном месте ниже плоской отверткой.

После того как нажали отводим фиксатор отверткой назад. На фиксаторе есть прилив за который зацепляется отвертка и можно фиксатор отвести назад.

После того как отвели фиксатор разъем легко вынимается с панели приборов от руки.

8. Снимаем панель приборов и выполняем необходимые операции, например производим замену ламп подсветки панели.

9. Сборку выполняем в обратном порядке.

Как самостоятельно снять щиток приборов на Лада Приора

В сравнении с ранними моделями автомобилей, которые выпускались на заводе, ВАЗ значительно улучшил приборную панель в моделях авто Лада Приора. Во время разработки панели приборов нового образца, производитель использовал пластиковый материал категории SoftLook, который своим внешним видом очень напоминает кожу высокого качества. Кроме того, такой материал обладает высокой прочностью и его достаточно сложно повредить или поцарапать.

Производитель автомобилей решил использовать пластмассу такого образца, кроме приборной панели еще и в обшивке дверей. Приборная панель автомобилей модели Приора содержит элементы, которые лакированы в черный цвет. Помимо этого, автомобили оборудованы навигатором ГЛОНАСС-GPS, достоинством которого является большой сенсорный экран. На цветном экране отображена нужная навигационная информация: интерфейс аудиосистемы, связь с навигацией, конфигурация системы маршрутов и так далее.

Для управления системой навигации предусмотрен подрулевой переключатель с правой стороны, который позволяет комфортно осуществлять необходимые действия. Большинство экспертов, которые проводили обзор отечественного автомобиля, отмечали, что Приора оснащена качественным встроенным компьютером

Это устройство идеально приспособлено для пользователей, а информация выводится на экран на русском языке, что очень важно для многих водителей

Также стоит отметить, что навигатор владеет полной поддержкой 83-х регионов страны. В нем встроена детальная карта дорог, где присутствуют более 300 тысяч различных объектов для водителя. Например, пользователь легко способен найти бензоколонку, автосервис, отель, кафе или ресторан поблизости.

Особого внимания заслуживает детализация маршрутов – водитель сможет ориентироваться даже по номерам домов.

Из чего состоит приборная панель

Приборная панель автомобиля Лада Приора оснащена всеми необходимыми деталями для водителя:

• включатель осветительных, габаритных и поворотных фар;
• регулятор внутренней подсветки панели и вешнего освещения;
• регулятор омывателя лобового стекла и стеклоочистителя;
• комбинация приборов автомобиля;
• регулятор сигнала;
• замок зажигания, который содержит 3 позиции.

Среди второстепенных элементов на панели присутствуют регулятор отопительной системы заднего стекла, регулятор охлаждения салона и сигнализации. Нельзя забывать о бардачке, гнезде магнитолы и встроенных часах, которые также достойны внимания.

Опытным водителям хорошо знакома ситуация, когда какой-то из элементов панели ломается, и возникает необходимость его заменить. В таком случае может понадобиться разборка салона или разбор панели приборов.

Как снять щиток приборов на Ладе Приора своими руками

Демонтаж салона автомобиля проводят в основном для замены детали, которая вышла из строя, нередко это проводится для лампочек подсветки. Чтобы сделать это своими руками, прежде всего, нужно знать, как правильно снимать и разбирать приборную панель. Проделать это достаточно просто, вам следует подобрать подходящую отвертку и аккуратно снять все закрепленные винты.

Первый этап в разборке панели заключается в снятии стрелок циферблата
Их можно отсоединить с помощью обычного ножа, при этом важно соблюдать осторожность, чтобы не нанести вред деталям спидометра. С помощью процедуры выскабливания прокладки впору провести замену подсветки, но если изменять подсветку датчиков вы не собираетесь, достаточно просто их очистить
Если сломался зажим или вы столкнулись с поломкой приборного щитка, проведение ремонта можно отдать в руки специалиста

Однако если вы знакомы с распиновкой панели, то решить проблему реально и своими силами. Снятие консоли содержит несколько нюансов, но в целом это несложный процесс. Прежде всего, нужно знать, каким образом она крепится. Под крышкой вы обнаружите два винтика, а еще четыре скрывают магнитола и пепельница. Каждый их винтиков служит креплением, и чтобы снять консоль, вам придется их открутить. После этого накладку нужно потянуть и отсоединить сопла от печки. Затем понадобится разъединить отопительную систему, СУО и часы. После этих действий консоль будет легко вытащить.

Что входит в комбинацию приборов «Приоры»

Этот узел служит для информирования водителя о состоянии его автомобиля. Устройства, проецирующие информацию, делятся на три категории:

1. Дисплеи.
2. Указатели.
3. Индикаторы (контрольные лампы).

Каждое из них выполняет строго определённые функции. Их стоит рассмотреть отдельно.

Дисплеи

Жидкокристаллические экраны (ЖКЭ) небольшого размера. В общем, выполняют функцию монитора ЭБУ панели приборов. На них отображается общий и суточный пробег автомобиля, а также некоторые данные бортового компьютера. Переключение между режимами выдачи информации, и управление, осуществляется с помощью кнопок, расположенных на подрулевом переключателе «дворников», справа от руля. Правила пользования этим функционалом подробно описаны в «Инструкции по эксплуатации «Приоры»», прилагаемой к каждой машине. Поэтому приводить их здесь не имеет смысла.

Указатели

Это стрелочные приборы, имеющие шкалу, на которой стрелка отмечает точное значение наблюдаемого параметра. На комбинациях приборов «Приоры» имеются такие указатели:

1. Спидометр (указывает скорость автомобиля).
2. Тахометр (обороты двигателя).
3. Указатель температуры (степень нагрева мотора).
4. Указатель топлива (количество бензина в баке).

Все эти приборы работают на основании данных, полученных с различных датчиков. Их обрабатывает внутренний ЭБУ панели приборов, и выдаёт результат.

Индикаторы

Это самый многочисленный вид информаторов приборной панели. Количество установленных световых сигнализаторов зависит от типа панели приборов и класса комплектации «Приоры», так как практически все дополнительные устройства, имеют свои контрольные лампы на щитке. Хотя имеется и обязательный для любой машины набор индикаторов:

• Контрольная лампа заряда аккумулятора.
• Индикатор аварийного давления масла в системе.
• Лампа «Чек Энджер» контроля ЭБУ.
• Сигнализаторы поворота, 2 шт.
• Минимальный уровень топлива.
• Критический уровень тормозной жидкости.
• Включение габаритных огней.
• Дальний свет фар.
• Контрольная лампочка противоугонной системы.

Это необходимый набор, обязательный для каждой комбинации приборов на «Приоре». Он позволяет отслеживать важные параметры в момент движения. Но есть ещё специальные световые сигнализаторы:

• Лампа Антиблокировочной системы (АБС).
• Индикатор состояния электроусилителя руля (ЭУР).
• Сигнализатор подушек безопасности.

Они подключаются только при оборудовании «Приоры» этими устройствами на заводе.

Основа комбинации приборов «Приоры»

Главным элементом всего узла является компьютерный «чип». Именно он управляет всей работой панели в соответствии с заложенной в него программой. Даже если датчик и подаёт сигнал на индикатор или указатель через ЭБУ и фиксируется в памяти мини-компьютера, так как счётчик пробега одометр, не механический, а электронный, уже нет возможности смотать показания на дисплее панели. Эту операцию может провести только специалист, имеющий компьютер со специальным адаптером и программой связи с ЭБУ комбинацией приборов. Нужно заметить, что в нынешнее время появилось довольно много специалистов оказывающих подобные услуги. Поэтому при покупке «Приоры» с рук не стоит полностью доверять показаниям пробега на экране щитка.

Несущая плата щитка приборной доски — все компоненты устройства компактно смонтированы на электронную плату. К ней припаяны и чип с ЭБУ, и жидкокристаллический дисплей, и множество сопротивлений и транзисторов, и соединительные дорожки, и самое главное, гнездо разъёма для шлейфа проводки. Этот участок стоит того, чтобы рассмотреть его отдельно.

В разъёме для подключения панели приборов «Приоры» штекер для присоединения жгута проводки имеет 32 ячейки. На картинке, прилагаемой ниже, имеется схематическое распределение всех контактов. Имея небольшие навыки чтения электросхем, любой грамотный автолюбитель свободно разберётся в том, какой провод за что отвечает. Значение световых индикаторов имеется в любой инструкции по эксплуатации «Приоры», поэтому приводить полностью пару страниц из этой брошюры здесь просто не имеет смысла.

Приборная панель

Для отображения технической исправности транспортного средства и контроля над его состоянием существуют визуальные индикаторы, которые расположены на приборной панели. Если в автомобиле возникает какая-либо поломка, то определенный датчик возвестит об этом водителя.

Приборная панель “Приоры” обладает максимальной информативностью и содержит необходимое количество индикаторов. Каждый датчик на панели подсвечивается изнутри различным цветом, тревожные сигналы окрашиваются обычно в красный цвет.

За подсветку отвечает набор лампочек, вмонтированных с другой стороны приборной доски.

Расшифровка индикаторов

Для того чтобы легко ориентироваться в данном конкретном состоянии автомобиля, необходимо понимать назначение всех индикаторов. Это также поможет разобраться в поломке устройства и его причине. На приборной панели “Приоры” расположены следующие сигнальные индикаторы:

• спидометр – извещает о скорости, с которой движется транспортное средство;
• тахометр – показывает обороты коленчатого вала за минуту, красная зона сообщает о критическом превышении показателя;
• состояние аккумуляторной батареи – нормальное состояние датчика выключенное, если загорается, то имеются неисправности с самой батареей или электропитанием (кроме момента включения зажигания);
• давление масла – загорается при критически низком давлении смазочной жидкости в двигателе, крайне не рекомендуется дальнейшая эксплуатация транспортного средства;
• датчик стояночного тормоза – желтый цвет на сигнализирует о включенном состоянии;
• температура охлаждающей жидкости – нормальное положение стрелки 80-90 ℃, свыше 100 ℃ происходит перегрев системы охлаждения, эксплуатация двигателя запрещена;
• наличие топлива в бензобаке – информирует о количестве бензина.

Дополнительные датчики

Еще несколько важных информационных индикаторов на приборной панели “Приоры”:

• кнопка управления суточным пробегом автомобиля и навигация между режимами;
• аварийная сигнализация – нормальное положение характеризуется вдавленной кнопкой без световой индикации;
• неисправность в усилителе руля – при поломке данного устройства датчик будет сигнализировать при включенном зажигании;
• индикатор дальнего света фар – при активации горит синим цветом;
• габаритные огни – оповещает о включенных габаритных огнях транспортного средства;
• неисправные подушки безопасности – во время включения зажигания на приборной панели “Приоры” загорается индикатор, система сканирует целостность подушек и при удовлетворительном результате индикатор гаснет;
• датчик ремня – сигнализирует о нарушении безопасности вождения, водитель не пристегнут соответствующим ремнем;
• неисправность тормозной системы – эксплуатация автомобиля запрещена;
• поломки в системе ABS – можно передвигаться, тормозная система в норме, но проблему режима помощи в торможении лучше устранить;
• неисправность двигателя внутреннего сгорания (Check Engine) – обширный перечень неисправностей, влияющих на работу мотора, требуется скорейшая диагностика и безотлагательный ремонт.

Для освещения приборов в данном транспортном средстве устанавливаются два типа лампочек: обычные и с патроном категории VDO.

Иногда они перегорают, причиной может быть перенапряжение в электрической сети автомобиля, сильная вибрация кузова, конец срока службы или некачественность изготовления (что чаще всего).

Чтобы определить вид монтируемой лампочки, необходимо снять приборный щиток и на его обратной стороне выкрутить сгоревший элемент. Сами световые компоненты одинаковые. Однако их контакты, в виде очень тонких проводков, припаяны к контактам патрона.

Замена лампочек

Замену лампочек приборной панели “Приоры” можно осуществить двумя способами. Первый – самый легкий: просто купить лампочку вместе с патроном и без труда заменить ее. Во втором случае придется вооружиться паяльником и терпением, так как проводные контакты светового элемента припаяны к патрону.

Необходимо выпаять старые контакты, освободить патрон от сгоревшей лампы и припаять новую

Важно обратить внимание на полярность во время сборки. При неправильном подсоединении лампочка сгорит и придется начинать все сначала, вплоть до покупки нового светового элемента

История[править]

Территория Карачаево-Черкесии в конце первого тысячелетия нашей эры входила в государство аланов, сохранились отдельные архитектурные памятники той поры: Зеленчукские, Сентинский, Шоанинский христианские храмы, городища. В XVI—XVIII века территория подвергалась вторжениям крымско-турецких войск, была под властью княжеств Кабарды. С первой половины XIX века (по русско-турецкому Адрианопольскому миру 1828) Карачаево-Черкесия входит в состав России как Баталпашинский отдел Кубанской области.

С 1918 здесь устанавливается советская власть. С 1 апреля 1918 территория была частью Кубанской Советской Республики, с 28 мая 1918 — частью Кубано-Черноморской Советской Республики, с 5 июля 1918 по декабрь 1918 — частью Северо-Кавказской Советской Республики, с 20 января 1921 — частью Горской Автономной Советской Социалистической Республики.

12 января 1922 образована Карачаево-Черкесская Автономная Область

в составе Юго-Восточного (с 1924 — Северо-Кавказского) края, с центром в станице Баталпашинской (переименованной затем в город Сулимов, Ежово-Черкесск и наконец получившей современное название Черкесск).

26 апреля 1926 постановлением ВЦИК КЧАО разделена на Карачаевскую Автономную Область, Черкесский Национальный Округ, Баталпашинский и Зеленчукский районы.

Указом Президиума Верховного Совета СССР Карачаевская Автономная Область ликвидирована 12 октября 1943 года, а карачаевцы были объявлены пособниками фашистских войск и 2 ноября 1943 депортированы в Среднюю Азию и Казахстан. Южная часть Карачая отошла к Грузии (как Клухорский район), а бо́льшая часть была присоединена к Ставропольскому краю.

9 января 1957 года, в связи с реабилитацией карачаевцев и разрешением на их возвращение в родные края, была воссоздана КЧАО в границах 1943 в составе Ставропольского края.

30 ноября 1990 КЧАО вышла из состава Ставропольского края и была провозглашена Карачаево-Черкесской Советской Социалистической Республикой

(КЧССР) в составе РСФСР, что было утверждено постановлением Верховного Совета РСФСР от 3 июля 1991.

В 1989—1991 созванные национальными движениями съезды отдельных народов Карачаево-Черкесии стали обращаться к руководству РСФСР с просьбой о восстановлении или создании отдельных автономий.

На съездах депутатов всех уровней были провозглашены:

• 18 ноября 1990 — Карачаевская Советская Социалистическая Республика (17 октября 1991 — Карачаевская Республика),
• 27 октября 1991 — Республика Черкесия,
• в ноябре 1991 — Абазинская Республика,
• 19 августа 1991 — Баталпашинская Казачья Республика и Зеленчукско-Урупская Казачья Советская Социалистическая Республика (30 ноября 1991 объединившиеся в Верхне-Кубанскую Казачью Республику).

После многодневных многотысячных митингов 3 декабря 1991 постановлением Верховного Совета Карачаево-Черкесии было принято обращение к федеральному центру о признании отдельных республик.

В январе 1992 Президент России Борис Ельцин был готов признать разделение Карачаево-Черкесии и внёс на рассмотрение в Верховный Совет РСФСР проекты законов «О восстановлении Карачаевской автономной области и Черкесской автономной области в составе Российской Федерации». Была создана комиссия Верховного Совета по образованию трёх автономных областей — Карачаевской, Черкесской, Баталпашинской.

28 марта 1992 состоялся референдум, на котором (согласно официальным результатам, которые небезосновательно оспариваются многими) большинство населения Карачаево-Черкесии (кроме казачьих районов) высказалось против разделения. Разделение узаконено не было, и осталась единая Карачаево-Черкесия, с 16 октября 1992 ставшая Карачаево-Черкесской Республикой

11 февраля 1995 объединённый съезд черкесов, абазин и русских принял решение о восстановлении Черкесской автономной области в составе Ставропольского края, что вновь не было утверждено.

Помимо требований о создании отдельных автономий, в последние годы Международная Черкесская Ассоциация «Адыгэ Хасэ» выступает за воссоединение близкородственных адыгейского, кабардинского и черкесского народов в единой Адыгской Республике, а карачаево-балкарские движения — за воссоединение Карачая и Балкарии в Карачаево-Балкарской федерации или республике.

Как самостоятельно заменить лампы щитка приборов Лада Приора

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации

Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO.

Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона.

Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

• Обычный патрон с лампой выглядит так
• Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

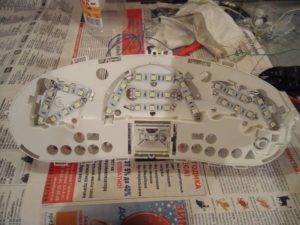

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

• более яркий свет, что позволяет лучше освещать приборы
• возможность выбора ламп различных цветов по желанию
• более долгий срок службы качественных светодиодов

Минусы

• Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
• иногда панель выглядит слишком ярко и отвлекает от движения
• от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору, регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

• PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
• GE 12V бесцок.W 1.2W цена от 30 руб за штуку
• OSRAM 12V бесцок.W 1,2W цена от 20 руб
• МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Меняем лампы в щитке

• Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.
• Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Возможные неисправности

С какими неисправностями панели приборов могут столкнуться автовладельцы Лад Приор:

1. Не работает стрелка спидометра или тахометра, при наборе оборотов стрелки продолжают лежать на месте. В этом случае в первую очередь необходимо проверить сигнал, который поступает с регулятора спидометра, возможно, где-то в цепи произошел обрыв или вышел из строя сам датчик. Есть вероятность, что датчик придется заменить.
2. Не работает суточный пробег или датчик уровня топлива. Да, эти компоненты разные, но они оба тесно связаны со спидометром, поэтому выполните все инструкции, указанные выше. Проверка сигнала с датчика будет актуальна в том случае, если на щиток подается питание. Также не лишним будет произвести проверку предохранителей F10 и F20, возможно, их нужно заменить.
3. Приборка в целом работает некорректно, датчики показывают неверные данные. Возможно, проблема заключается в самом процессоре или наличии замыкания в цепи, это необходимо проверить у электрика. Есть вероятность, что причиной проблемы является плохая масса.
4. Датчик температуры ОЖ. Проверьте контакты.

Выбор вольтметра

Из отечественных автомобильных вольтметров на рынке можно найти лишь приборы от УАЗ и ВАЗ 2107. Оба они плохо подходят для установки в приору. Первый отличается грубым внешним видом и подходит скорее для установки на танк, чем в салон современного авто. Второй не имеет внешнего корпуса, а его габариты не дают аккуратно разместить прибор на панели “Приоры”. Поэтому лучше отыскать специальные тюнингованные приборы или использовать цифровой автомобильный вольтметр китайского производства, вставив его в кнопку или вместо циферблата часов “Приоры”. Такие приборы отличаются неплохой точностью, низкой ценой и привлекательным видом цифровой панели.

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

• Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:
• Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить,  все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

• каркас панели приборов в сборе с накладкой
• щиток (комбинация) приборов
• кнопки и выключатели
• дефлекторы отопителя
• блок управления отопителем нового образца
• подпанельная электропроводка
• рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170.

Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических.

Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

1. Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
2. Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания.

Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно.

Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

Из чего состоит приборная панель

Приборная панель автомобиля Лада Приора оснащена всеми необходимыми деталями для водителя:

• включатель осветительных, габаритных и поворотных фар;
• регулятор внутренней подсветки панели и вешнего освещения;
• регулятор омывателя лобового стекла и стеклоочистителя;
• комбинация приборов автомобиля;
• регулятор сигнала;
• замок зажигания, который содержит 3 позиции.

Среди второстепенных элементов на панели присутствуют регулятор отопительной системы заднего стекла, регулятор охлаждения салона и сигнализации. Нельзя забывать о бардачке, гнезде магнитолы и встроенных часах, которые также достойны внимания.

Опытным водителям хорошо знакома ситуация, когда какой-то из элементов панели ломается, и возникает необходимость его заменить. В таком случае может понадобиться разборка салона или разбор панели приборов.

Основные индикаторы

Приборная панель Приоры содержит двадцать четыре визуальных элемента. При включении зажигания происходит кратковременное включение всех сигнальных лампочек на щитке. Таким образом, бортовой компьютер (в дальнейшем возможно БК) ведет проверку их исправности. Это не ошибка, как думают некоторые начинающие автолюбители.

На щитке Приоры слева направо расположено четыре самых больших элемента в виде градуированных полукругов.

1. Первая шкала – шкала тахометра, предназначение которого – измерение частоты оборотов двигателя. Значения нанесены двумя цветами: белый (нормальный) и красный (опасный). Если стрелка прибора попадает в последний промежуток, значит, мотор Приоры в опасности.
2. Вторая шкала является визуализацией скорости автомобиля – спидометр.
3. Третий градуированный полукруг указывает текущую температуру антифриза. При попадании стрелки индикатора в область с красными цифрами Приору следует остановить для того, чтобы избежать закипания в системе охлаждения.
4. Четвертая полукруглая шкала приборной панели Приоры отражает уровень топлива в бачке. При попадании стрелки в область с красными делениями шкалы, загорается индикатор желтого цвета. Он располагается чуть ниже и изображен в виде заправочной колонки. Это значит, что Приора переведена на резервный уровень потребления бензина.

Внизу панели слева направо расположены следующие индикаторы.

1. Чек-сигнал, или Check Engine. Этот индикатор загорается при появлении поломки в двигателе и выдает ошибки Приора на панель приборов.
2. Загорается при возникновении проблем системы сцепления.
3. Сигналит о том, что определенная подушка отключена.
4. Показывает, что возникла авария с системой тормозов.
5. Если ремни безопасности не на пассажире, загорается этот индикатор.
6. Экран БК.
7. Пищит и загорается, если возникает неисправность в системе иммобилайзера.
8. Указатель поломки в подушках безопасности.
9. Индикатор работы наружных световых приборов: ближнего света или габаритов.
10. Загорается при включении дальнего света.
11. Указатель поломки в электроусилителе.
12. Сигнализация о включении аварийки.
13. Кнопка сброса.

• выдает ошибки, возникающие в системе распределения тормозного усилия;
• индикатор разряжения АКБ;
• указатель аварийного, сниженного давления смазки в двигателе;
• сигнал того, что Приора поставлена на ручной тормоз.

На приборной доске Лады Приора под спидометром расположен функциональный элемент, представляющий собой экран ботового компьютера. На нем изложена информация, поступающая с датчиков и устройств, и указан пробег за текущие сутки и за весь период эксплуатации Приоры.
