Установка и снятие головки блока цилиндров: технология

Как проверить плоскость головки блока цилиндров.

Ремонт головки цилиндров как вы понимаете это долгий нудный, требующий особой внимательности труд. Если думаете что это как два пальца обоссать, сильно ошибаетесь. Расскажу почему. Для начала головку нужно снять, на некоторых автомобилях проще снять двигатель целиком, нежели же снять только головку. Снятую головку необходимо тщательно отмыть соляркой или лучше бензином,а совсем хорошо было бы положить ее в ванну с каустической содой.

Далее визуальный осмотр и диагностика. Алюминиевые головки имеют такую особенность или свойство — после перегрева плоскость головки цилиндров немного искривляется, после чего прокладка ГБЦ (головки блока цилиндров) начинает в небольших или больших количествах пропускать масло и воду. Масло и охлаждающая жидкость могут просачиваться как наружу (в результате двигатель становится грязным и всем своим видом показывает что нуждается в ремонте), так и во внутрь двигателя, где охлаждающая жидкость будет попадать в поддон картера и смешиваться с моторным маслом, превращаясь в моторный яд, который ушатает двигатель вашей машины очень быстро.

Необходимо проверить плоскость, у меня для этого есть специальная линейка идеально плоская, изготовленная на заводе сверхточных приборов специально для измерения неровностей плоских поверхностей. Чем может замерить плоскость ГБЦ человек у которого нет такого прибора я даже незнаю… Но если все же найдете что либо подходящее с идеально ровной поверхностью, то делаете следующее: 1. Отчищаете плоскость головки от нагара, накипи и остатков старой прокладки ГБЦ. 2. На очищенную плоскость ГБЦ ставите ваш «измерительный прибор» вдоль длины головки и смотрите зазор между прибором и плоскостью ГБЦ, двигаете прибор по всей плоскости, ставите по диагонали и снова высматриваете зазор. Если зазора нет, то плоскость ГБЦ в порядке; если есть зазор 0.5-1мм, то головку лучше торцануть или если позволяют финансы поставить новую. если зазор больше 2мм, то головку нужно реставрировать, то есть торцевать обязательно. При торцевании ГБЦ снимается искривленный слой плоскости, после чего ГБЦ можно снова использовать. P.S. Водитель, который проверяет масло в моторе хотя бы раз в неделю, увидев, что масла стало в два раза больше, а радиатор полупустой просто дольет в радиатор еще тосола и поедет дальше, через несколько дней попадет на ремонт и запчасти.

yamotorist.ru

Перед снятием головки цилиндров обратить внимание на следующее:

• Головку цилиндров снимать только на холодном двигателе.
• Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
• При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
• Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
• Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
• В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
• Крепление головки цилиндров производится только на холодном двигателе.
• Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
• Для защиты резьбы рекомендуется использовать пасту «Helicoil».
• Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
• Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
• Отсоединить провода от аккумуляторной батареи.
• Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
• Снять топливные трубки.
• Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
• Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

• В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.

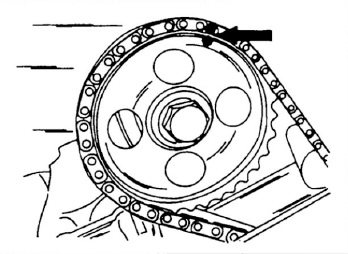

• Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

• Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
• Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

• динамометрический ключ;
• набор ключей;
• набор торцовых головок;
• «Torx»;
• отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
2. Выставляем поршень 1-го цилиндра в ВМТ.
3. Сливаем ОЖ.
4. Снижаем давление в системе.
5. Отсоединяем приемный патрубок глушителя от коллектора.
6. Убираем крышку ГБЦ.
7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
9. Отсоединяем шланги охлаждающей системы.
10. Отсоедините тягу привода дроссельной заслонки.
11. Отсоединяем провода от масляного датчика в картере силового агрегата.
12. Отсоединяем другие провода и колодки.
13. Демонтируем крышку и ремень.
14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
17. Снимаем оставшиеся шланги, колодки и провода.
18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
19. Полностью выкручиваем все болты.
20. Вынимать нужно с шайбами.
21. Демонтируем головку.
22. Теперь можно снять прокладку ГБЦ.
23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
24. Почистите поверхности, которые будут соприкасаться с прокладкой.
25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
30. На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

1. Во-первых, нужно снять корпус воздушного фильтра
2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
3. , хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

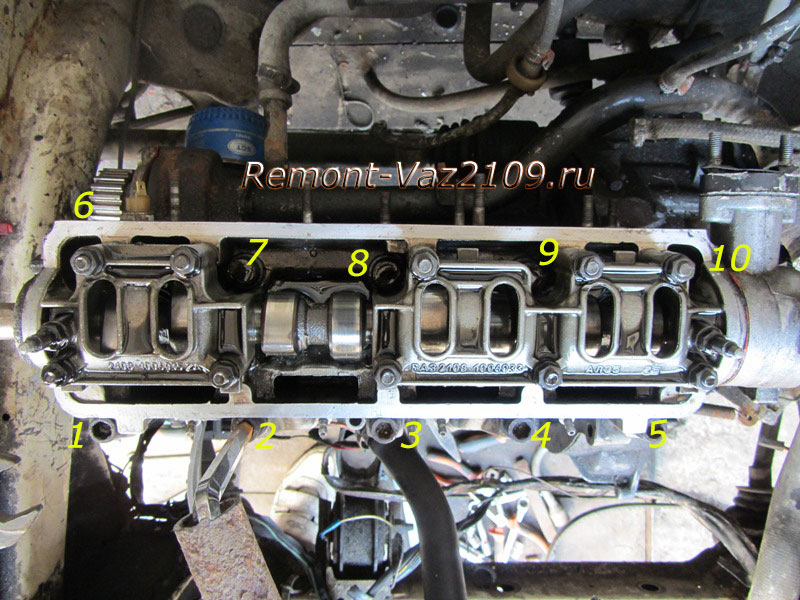

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

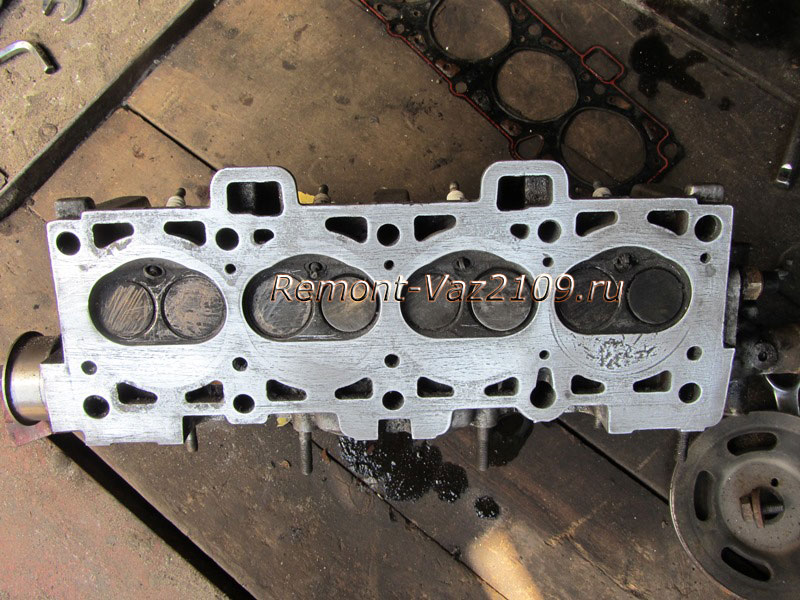

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием.

После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм.

Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.

8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.

Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.

9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах.

Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов.

Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

Установка

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию.

Момент затяжки 83–90 Нм (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Устанавливают головку блока в порядке, обратном снятию.

Гайки крепления головки блока затянуть в два этапа:

1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

2-й этап — 83–90 Нм (8,3–9,0 кгс·м).

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

1. Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.

2. Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.

3. Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла,  положения дроссельной заслонки, температуры и т.д.).
4. Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
5.  Жгут проводов вытягивается из-под ресивера.

6. Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.

7. Извлекаются натяжной ролик и дистанционная шайба.
8. Снимается зубчатый шкиф с распредвала.
9. Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.
10. Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
11. Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.

12. Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.

13. Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.

14. Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.

15. Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.

16. Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.

17. После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.

18. Ремонт закончен!

Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия

Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр.  Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость.  Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.

Расточка и гильзовка блока цилиндров

После появления дефектов и выработки на стенках применяют расточку цилиндров. Со стенок снимается металл определенной толщины, а затем устанавливаются другие ремонтные поршни и кольца под новый размер. Число расточек ограничено, так как объем постепенно увеличивается, а прочность снижается.

После максимального числа расточек применяют гильзовку. Это сложный процесс, который можно сделать только при наличии специального оборудования. «Мокрые» гильзы поменять намного легче, даже в полевых условиях. Если установлены «сухие» гильзы или это монолитный чугунный блок, то он растачивается под новые гильзы, которые запрессовываются с высокой точностью. Сам блок нагревается до 150-200 градусов, а новая гильза охлаждается. Так достигается наиболее плотная и точная посадка.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Разборка и снятие головки блока цилиндров.

Для начала необходимо определить техническое состояние головки блока цилиндров, после чего ее снимают с двигателя.

Существуют операции, которые можно проводить без снятия головки блока цилиндров, такие как: замена уплотнений, маслосъемных колпачков. Для проведения профессионального ремонта головки блока цилиндров необходимо использовать набор, состоящий из: прокладок, сальников и т.д.

Перед снятием головки блока цилиндров обязательно не забудьте проверить положение коленчатого вала и распределительного вала по меткам. При проведении ремонта на двигателях отечественного производства такая операция не является обязательной, что нельзя сказать про двигатели иностранного производства, где необходимо придерживаться наивысшей точности с нанесением дополнительных меток. Подробнее о технологии снятия головки блока цилиндров можно узнать в руководстве по эксплуатации и ремонту автомобилей для конкретных моделей.

Общие приемы, которые используются при снятии головки блока цилиндров

— При отвертывании болтов крепления головки блока цилиндров, необходимо ослабить их на пол или один оборот (операция проводится с середины в стороны), после чего болты выворачиваются полностью (эти операции позволяют избежать коробления головки во время откручивания болтов из-за неравномерности усилий, возникающих в процессе отворачивания);

— Если болты головки блока цилиндров имеют шлицы, обязательно очистите их от нагара (такая предусмотрительность поможет вам правильно надеть ключ на болт и не приведет к срыву ключа).

— Проследите за схемой вакуумных соединений, если такой схемы у вас нету зарисуйте ее, во избежание ошибок при сборке.

— После разборки головки блока необходимо разобрать и вынуть клапаны и заменить прокладки коллекторов.

— Снять пружины клапанов (для снятия пружин клапанов используют рычажные приспособления).

Для разборки головки блока можно приобрести автоматизированный стенд, но цена такого стенда будет очень высока, поэтому можно воспользоваться съемниками ВАЗ, которые часто подходят для разных иностранных автомобилей.

Есть и другие способы например, сильным ударом молотка ударить по тарелке пружины клапана через стальную трубу, что приведет к повреждению стержня клапана и образования на нем осечек, как раз в том месте, где ходит масляный колпачок.

После разборки головка блока цилиндров подвергается полной очистке и вымывается, старые прокладки удаляются. Затем проводят дефектацию головки блока цилиндров, чтобы определить объем предстоящих работ. Для этого с помощью специальных инструментов выполним некоторые измерения.

Дефектация головки блока цилиндров

Для проверки технического состояния головки блока цилиндров необходимо использовать набор измерительных инструментов.

Контроль размеров и параметров головки блока цилиндров

1. С помощью специальной лекальной линейки и набора щупов проводим замеры нижней плоскости головки блока цилиндров. Максимальная допустимая толщина щупа должна быть в пределах 0,05-0,06 мм.
2. С помощью микрометра измеряют износ опорных шеек кулачкового вала и его подшипников.
3. С помощью нутромера замеряют диаметры шеек. Зазор в подшипнике не должен превышать 0,10 мм., (если на контролируемой поверхности обнаруживаются  риски, царапины, задиры распределительный вал подлежит замене и головка блока ремонту).
4. С помощью микрометра замеряют диаметр стержня клапана в верхней и нижней части. Износ стержня верхней и нижней части  не должен превышать 0,02-0,03 мм. Если износ составляет больше 0,02-0,03 мм. клапан подлежит замене.
5. Направляющие втулки замеряют нутромером (зазор не должен превышать 0,07-0,08 мм.). Если зазор находится в больших пределах, направляющие втулки меняют или ремонтируют.
6. Далее визуально определяем износ седел клапанов, толкателей, рычагов, коромысел, кулачков и других частей головки блока цилиндров.
7. Осмотреть головку блока цилиндров на различные дефекты, типа трещин и нагара.

Если трещина в камере сгорания, или ее стенки повреждены, то головка проверяется на герметичность. Для проверки головки блока на герметичность используют специальные – опрессовки.

1. Если обнаружена трещина головки блока цилиндров  ее необходимо купить и заменить или отремонтировать.

Ремонт трещин головки блока цилиндров это сложная процедура, которая требует совершенных и дорогих ремонтных технологий. Поэтому, если вы любитель надежности, лучше купите и замените головку блока цилиндров.

Решать вам.

Ремонт головки блока цилиндров стоимость 50-400 долларов.

Стоимость головки блока цилиндров двигателя: 200-2000 долларов.

Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108

Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.

Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:

Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:

Блок двигателя также необходимо очистить, после чего установить на него новую прокладку

Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:

Проверка головки блока цилиндров

Рис. 2.121. Удаление нагара со стенок камер сгорания

Удалите весь нагар со стенок камер сгорания (рис. 2.121).

Для удаления нагара не используйте инструмент с острыми краями. При удалении нагара следите за тем, чтобы не оставить на поверхности металла царапин и задиров. То же самое относится к клапанам и седлам клапанов.

Рис. 2.122. Проверка уплотняемой поверхности головки блока цилиндров от плоскости

Проверьте головку блока цилиндров на наличие трещин во впускных и выпускных каналах, камерах сгорания и на поверхности головки. Используя поверочную линейку и щуп, проверьте плоскостность поверхности разъема головки с блоком цилиндров в общей сложности в 6 местах. Если деформация превышает предельное значение, поправьте уплотняемую поверхность пластиной и наждачной бумагой примерно №400 (Водостойкая наждачная бумага с карбидом кремния): Оберните пластину наждачной бумагой и прошлифуйте уплотняемую поверхность, чтобы убрать выступающие места. Если после этого результаты измерения не соответствуют норме (превышают предельное значение), замените головку блока цилиндров. Утечка продуктов сгорания через плоскость разъема головки и блока цилиндров часто является следствием деформации уплотняемых поверхностей: такая утечка приводит к снижению мощности двигателя (рис. 2.122). Предельное значение отклонения уплотняемой поверхности головки блока цилиндров от плоскости: 0,03 мм.

Рис. 2.123. Проверка деформации посадочных поверхностей впускного и выпускного коллекторов на головке блока цилиндров

Деформация посадочных поверхностей коллекторов: Проверьте посадочные поверхности коллекторов на головке блока цилиндров, используя поверочную линейку и щуп, чтобы определить, возможна ли правка поверхностей или необходимо заменить головку блока цилиндров (рис. 2.123). Предельное значение деформации посадочных поверхностей впускного и выпускного коллекторов на головке блока цилиндров: 0,05 мм. carmanz.com

Руководство по ремонту

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом в нашей статье. Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

Замена втулок

Замена втулок осуществляется в том случае, когда эти элементы отработали свой ресурс эксплуатации. Для демонтажа следует использовать специальную оправку. Втулки без проблем демонтируются, мы рекомендуем покупать новые втулки диаметром на 0.05 см больше родных.

Для установки новых втулок вам потребуется:

• оправка для установки;
• смазка (можно использовать обычное моторное масло);
• молоток.

ГБЦ устанавливается на подставку, а втулки смазываются смазкой. ГБЦ желательно нагреть до 100 градусов, для этого можно использовать электрическую плитку. Чтобы втулки еще легче вошли, можно поместить их на тридцать минут в морозильную камеру (до того, как смазать маслом). Когда все втулке заменены, нужно подождать какое-то время, пока головка остынет. Необходимо, чтобы клапаны не болтались, но и не заедали, в противном случае ремонт ГБЦ будет бесполезным.

Притирка клапанов

Если вы уже знаете, как осуществляется снятие и установка головки блока цилиндров, то завершающим этапом ремонта будет притирка клапанов и проверка герметичности прокладки. После замены данных элементов их притирка делается с той целью, чтобы эти элементы наиболее плотно прилегали к седлам.

Вам необходимо будет приобрести притирочную пасту, затем этим веществом нужно обработать клапан со всех сторон. После этого клапан устанавливается в головку.

Затем клапан необходимо будет вращать, для этого можно воспользоваться одним из наиболее актуальных методов.

1. Первый метод — дедовский. Можно использовать кусочек шланга, который должен подходить под диаметр клапана. Шланг зажимается между ладонями и вращается сначала в одну, потом в другую сторону, поочередно. Такой метод является не особо удобным, ведь он был актуален не менее 30 лет назад.
2. Современный метод. Чтобы облегчить этот процесс, можно использовать специальное приспособление для притирки элемента, продается в любом автомобильном магазине. Таким образом притереть клапан будет гораздо легче.

Чтобы понять, что клапан достаточно притерся, необходимо оценить визуально поверхность места установки и торцевой части клапана. Она должна быть матовой и непрерывной.

Что касается герметичности ГБЦ, то после замены прокладки этому моменту также следует уделить внимание. Герметичность проверяется путем залива керосина или топлива во впускной и выпускной коллекторы

Если все сделано качественно, то в течении 5-7 минут из под клапанов ГБЦ не будет вытекать жидкость, это является показателем.
