Как сделать сабвуфер своими руками: расчет, теоретические основы и советы по выбору материалов и элементной базы (135 фото)

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124.
Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.
Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.

Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера.. Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.
На задней крышке короба нужно вырезать небольшое отверстие под клемник

Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.
Вставляем динамик. Смотрим, любуемся.
Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.
Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера.
Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.
Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю — его максимальная мощность должны быть меньше, чем максимальная мощность динамика

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.
На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.
Вставляем динамик. Смотрим, любуемся.
Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.
Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера.
Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.
Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю — его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Материалы и инструменты для работы

Для этого необходимо заблаговременно подготовить следующие материалы:

1. динамик — не стоит использовать устройство бывшее в применении, лучше всего приобрести качественное изделие со всеми документами в магазине;
2. защитная решетка;
3. клей хорошего качества — лучше всего эпоксидный;
4. розетка, которая способствует подключению;
5. стеклоткань;
6. провод, имеющий в диаметре 3 мм;
7. кисть;
8. фанера;
9. лист ДСП, толщина которого соответствует 16 мм;
10. саморезы и гайки, которые применяются в деревообрабатывающей промышленности;
11. болты;
12. полиэтилен;
13. универсальная шпаклевка;
14. малярный скотч.

Для работы нам потребуются следующие инструменты:

• дрель или шуруповерт;
• лобзик по дереву.

Подключение домашнего сабвуфера в машину

Для подключения домашнего саба в машину потребуются такие же соединительные кабели, как и для автомобильной акустики. Обычно в бытовой низкочастотной колонке смонтирован усилитель низкой частоты и имеются гнёзда для подключения двух колонок сателлитов. Некоторые домашние модели усилителя не имеют, а представляют собой басовый динамик, установленный в корпусе из многослойной фанеры или МДФ. Такой пассивный канал можно подключить непосредственно к автомобильной магнитоле вместо тыловых колонок. Большинство домашних низкочастотных акустических систем, сделаны по фазоинверторной схеме. Это значит, что в корпусе имеется резонатор в виде пластмассового цилиндра. Для корректной работы такой конструкции нужно чтобы перед отверстием фазоинвертора имелось свободное пространство.

Установка домашнего сабвуфера в автомобиль ничем не отличается от монтажа специальной автомобильной системы. Соединительные кабели должны прокладываться через технологические отверстия в кузове автомобиля. В точках пересечения металлических плоскостей на акустические провода должны быть надеты пластиковые втулки. Это исключит повреждение изоляции кабеля от вибраций в процессе движения транспортного средства. Установка в машину сабвуфера от домашнего кинотеатра, скорее всего не даст нужного результата. Если в условиях жилой комнаты такая колонка обеспечивала сочные и насыщенные басы, то помещённая багажный отсек автомобиля она будет работать намного хуже. Звук таких акустических систем становится гулким и размазанным. Часто активный домашний сабвуфер в машину используют от персонального компьютера. Это компактная акустическая колонка с встроенным усилителем низкой частоты и контактными колодками для подключения двух малогабаритных широкополосных динамиков.

Основная сложность подключения активного домашнего сабвуфера в машину заключается в том, что для микросхем, на которых сделано устройство, требуется двухполярное питание. Поэтому просто обрезать дорожки, ведущие к силовому блоку, и подключить встроенный усилитель к аккумулятору автомобиля не получится. Такие схемные решения применены в популярной активной акустической системе SPS-820. Интегральную микросхему можно запитать от однополярного источника питания, но выходная мощность будет слишком маленькой даже по сравнению с фронтальными колонками. При такой мощности теряется смысл установки отдельного басового канала.

Какой материал лучше

Из чего лучше сделать коробок для сабвуфера

Материалов, из которых можно изготовить корпус для такого динамика, в принципе, много. Это может быть фанера, МДФ, ДСП и так далее. Каждый из этих материалов имеет не только достоинства, но и недостатки.

Найти корабельную фанеру не так уж и сложно, как кажется на первый взгляд. На стройках и других производственных предприятиях такой материал есть. Из этой фанеры часто делают опалубку. Данный материал всегда влагоустойчив, очень прочен и жестковат. Одним словом, для корпуса саба – то, что нужно.

ДСП – материал тоже неплохой, но влагу не любит совершенно. Кроме того, при обработке ДСП имеет свойство крошиться. С другой стороны, если взять материал потолще, то проблему можно решить.

Из чего сделать коробок для сабвуфера

Некоторые эксперты советуют и другие материалы, но они, как правило, не так популярны – к примеру, клееные плиты из ламината.

Из чего лучше делать короб для сабвуфера

Делаем корпус для сабвуфера с фазоинвертором

Как и при изготовлении закрытого ящика, работа над более сложной конструкцией начинается с выбора громкоговорителя.Как изготовить короб для сабвуфера зависит от типа материала и крепёжных элементов. Многослойная фанера является самым прочным из рекомендуемых материалов. Чтобы собрать корпус для сабвуфера своими руками можно использовать любые саморезы. При соединении элементов из МДФ и тем более из ДСП, нужно использовать только белые саморезы. Чёрные не обеспечивают такого прочного соединения. Иногда при завинчивании у них обламываются шляпки.

Фазоинверторный сабвуфер должен быть хорошо загерметизирован. Для этого на все швы, с внутренней стороны, наносится слой герметика. Линии распила должны быть очень ровными, поэтому работу лучше выполнить на специальном станке, если есть такая возможность.

При изготовлении щелевого фазоинвертора нужно следить, чтобы все внутренние перегородки не имели сквозных отверстий. Если размеры динамика и короба большие, то в поворотах щелевого порта могут возникать застойные зоны. Чтобы избежать этого все прямые углы фазоинвертора сглаживаются установкой дополнительных деревянных пластин. Сборка короба для сабвуфера своими рукамизавершается установкой внешних контактов для подключения усилителя. Эти места так же должны быть загерметизированы.

Корпус и зачем он нужен

Сабвуфер 12 дюймов без корпуса

Наверное, не стоит объяснять преимущества корпуса. С другой стороны, чтобы лучше понять весь процесс модернизации, несколько слов об этом замолвить стоит.Итак:

• Корпус динамика символизируется с таким понятием, как звуковая волна. Дело в том, что без короба сабвуферу не удастся порадовать своего владельца могучим и вкусным басом;
• Звуковая волна – это чередующие друг друга сжатия/разряжения воздуха. Диффузор будет двигаться вперед, сжимая воздух, а своей тыльной стороной втягивать воздух. Если он не помещен в корпус, это легко заметить. Таким образом, динамик просто гоняет воздух, не создавая звука;
• Поместив динамик в корпус, понимаем, что о тыльной стороне его можно уже забыть, ведь она акустически изолирована от фронтальной части. Наконец, появляется бас;
• С другой стороны, получается, что внутри корпуса сжатие/разжатие воздуха осуществляется попусту? Оказывается, что нет. Это колебания удастся грамотно использовать, если проделать в корпусе для сабвуфера отверстие (в передней части) и просунуть туда трубку. Это очень удачное решение, которое повышает силу звука.

Сабвуферы корпусные

Размеры корпуса

С размерами динамиков определились выше. Теперь узнаем, а каким должен быть идеальный корпус для сабвуфера.Итак:

Одно точно и неоспоримо: каким бы не был размер короба для саба, воздух внутри него будет обладать определенной упругостью, сказывающейся на звучании. Чем меньше корпус, тем больше воздух будет иметь воздействие на звучание;
Это вовсе не означает, что большие короба лучше маленьких, ведь сами динамики проектируются с учетом дополнительной упругости и рассчитаны на монтаж в определенные короба

Вопрос в том, как узнать соответствие;
Важно знать о 3-х параметрах, о которых можно прочитать в описании динамика: объеме, резонансной частоте и добротности;
Эквивалентный объем – это параметр, который характеризует мягкость подвеса динамика;
Резонансная частота свидетельствует о показателях всей подвижной системы;
Добротность характеризует упругость или вязкость подвеса динамика.

Короб своими руками

Как собрать сабвуфер

С тем, каким должен быть короб, определились. Динамик подобрали: это 12-дюймовый сабвуфер. Остается только самостоятельно изготовить корпус для него. Выше было рассказано о двух типах оформления, которое можно использовать.Ниже представляем полную информацию об этом:

Закрытый ящик считается наиболее простым в изготовлении и проектировании вариантом короба. Название говорит в данном случае само за себя. Сабвуфер помещается в герметичный ящик из дерева. Тем самым, увеличиваются акустические характеристики излучателя.

• Бандпас 4-го порядка – это короб, внутри которого есть камеры. Объем этих камер всегда разный. В одной из камер должен располагаться динамик, в другом – воздухоотвод;
• Бандпас 6-го уровня отличается от вышеописанного бандпасса тем, что здесь наличествует еще одна пара камер. Считается коробом, который выдает максимальный КПД, но он намного сложен в проектировании и изготовлении, чем остальные;
• И последний тип оформления короба для сабвуфера – это фазоинвертор.

Чтобы собрать самодельный короб для саба(см.Из чего лучше сделать короб для сабвуфера своими руками), остановим свой выбор на фазоинверторном оформлении. Этот тип корпуса позволит воспроизводить самые низкие частоты благодаря трубке (о ней и конструкции фазоинвертора подробно описано выше).

Конкретно останавливаться на изготовлении корпуса для сабвуфера мы не будем. Об этом можно подробно прочитать в других статьях нашего портала. Приведем лишь последний этап операции, когда надо будет перетянуть внешнюю поверхность короба.

Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм2, но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм2.

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Мостовая схема подключения сабвуфера к выходу двухканального усилителя

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Видео: подключение пассивного сабвуфера

Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах

Всё, что для этого нужно — желание, внимание и терпения

Сабвуфер для авто: выбор динамиков

Отвечая на вопрос, как сделать короб для сабвуфера своими руками, остается только определиться с материалом, который поможет его изготовить.

И здесь на помощь приходит ДСП 16-40 мм. Она прекрасно передает акустику.

Обработка ДСП также выше всяких похвал: материал легко поддается распиливанию, оклеиванию и окрашиванию, что способствует созданию сабвуфера в любом желанном стиле.

Сборка короба под сабвуфер подразумевает следующие операции:

• Проектирования короба нужных размеров;
• Распиливание листов ДСП на нужные фрагменты;
• Создание в ДСП-фрагментах отверстий под проводку, динамик;
• Создание внутренней секции под усилитель и другие элементы;
• Внутренняя обшивка ДСП-фрагментов карпетом для звукоизоляции;
• Встраивание внутрь короба усилителя, динамика, проводки;
• Сборка короба посредством саморезов или жидких гвоздей;
• Грунтование и окрашивание короба при необходимости.

• Как сделать зарядное устройство своими руками: 110 фото примеров, схем и способов изготовления зарядки

• Ремонт принтера своими руками — типичные поломки принтеров HP, Canon, Epson, Samsung. Пошаговое руководство с фото по самостоятельному ремонту

• Датчик температуры своими руками: схемы, варианты постройки простых и точных датчиков температуры (90 фото)

Схемы подключения сабвуфера к аудиосистеме

Вариантов подключения элемента низких частот существует достаточно много. Вы можете воспользоваться помощью магазина, в котором купите все необходимые элементы. Часто в продаже или в свободном доступе у них есть схема подключения сабвуфера, которая значительно облегчит вам жизнь.

Иногда подобная инструкция идет в комплекте с низкочастотными динамиками, ведь их основное применение — это сборка элементов низкочастотного звука.
Также схемы можно поискать в Интернете на таких ресурсах:

• • • специализированные автомобильные сайты;
  • • форумы и сообщества по автозвуку;
  • • другие порталы, где описывается или обсуждается автомобильная музыка.

Также стоит помнить, что качество звучания любых композиций в вашем автомобиле — это не только колонки и сабвуфер. За качество воспроизведения музыки отвечает магнитола, которая порой просто не выдает низких частот. Если вы собрали сабвуфер, но он не выдает необходимых частот, можно попробовать использовать другую магнитолу.

Особенности воспроизведения низкочастотного сигнала

Акустика – сложная наука.

Она исследует воспроизведение, распространение, поглощение звуковых сигналов, учитывая особенности их восприятия человеком.

При проектировании концертных залов, театров главным проектировщиком является инженер-акустик. Он производит расчет формы, объема и других параметров области, где располагаются слушатели.

С точки зрения акустики автомобиль далеко не идеальное место для озвучивания:

1. Салон авто выполнен с применением различных материалов, которые по-разному отражают и поглощают звуковые волны. Особенно «вредны» для колебаний пластмассовые детали салона, жестяные корпуса.

Поэтому часто перед установкой мощных сабвуферов автовладельцы производят хорошую звуко- и шумоизоляцию.

2. В салоне располагается множество относительно мелких элементов (руль, зеркало заднего вида, гаджеты), которые участвуют в переотражении сигнала.

3. Обивка сидений, как, впрочем, и пассажиры, отлично поглощают звук. Мягкость звука при этом выигрывает, но его сила (звуковое давление по-научному) уменьшается.

4. Точно рассчитать, как будет распространяться звук внутри салона, не может ни один опытный акустик.

Какие особенности звучания сабвуферов?

Автомобильный сабвуфер предназначен для озвучивания низкочастотной составляющей звукового спектра.

Звук, который воспринимается человеческим ухом, находится в диапазоне от 20 Герц до 18 килоГерц. В некоторых источниках указана частота 20 кГц, но такую высокую частоту может услышать только молодой организм с хорошим слухом.

Сабвуферы рассчитаны таким образом, что излучают сигнал в диапазоне от нескольких Герц до нескольких сотен Герц.

Чем ниже частота, тем больше длина звуковой волны. Поэтому размер динамиков диффузоров больший по сравнению со среднечастотными и высокочастотными излучателями акустической системы.

Соответственно, увеличивается размер корпуса, в который устанавливается динамик для сабвуфера.

Полезное свойство длинных волн (или низких частот) – способность огибать небольшие предметы. Именно поэтому, когда мимо проезжает автомобиль с хорошим сабвуфером, в основном бросается в уши его звучание. Высокочастотный сигнал слабо проникает за пределы автомобиля.

Организм человека воспринимает низкочастотный сигнал внутренними органами. Не всегда это полезно. Инфразвуковой сигнал на частоте 7 Герц может вызвать разрыв диафрагмы (область между легкими и органами пищеварительной системы), что приводит к смерти.

Кроме этого, низкочастотный сигнал большой мощности вызывает состояние тревоги и паники.

В фильмах ужасов часто пользуются этим приемом, чтобы дополнительно воздействовать на психику зрителя.

Простой сабвуфер в машину

Легче всего сделать своими руками саб в машину без усилителя. Для этого не требуется знания радиотехники, так исключается самостоятельная сборка и регулировка усилителя. Для изготовления пассивной низкочастотной колонки, кроме громкоговорителя, потребуются следующие детали:

• Материал для корпуса
• Саморезы
• Силиконовый герметик
• Клеммная колодка
• Акустический кабель
• Наполнитель для внутреннего объёма
• Материал типа карпет

После выбора и покупки динамика можно делать корпус. Чаще всего в качестве материала для изготовления корпуса акустических колонок используется многослойная фанера или МДФ. Толщина стенок должна быть не менее 18 мм, чтобы избежать гулкого резонирующего звука. Фанеру такой толщины найти сложно, поэтому выбор МДФ будет оптимальным решением. Материал легко обрабатывается, а отдельные элементы хорошо соединяются саморезами.

Переднюю стенку нужно сделать из двух пластин. Чтобы увеличить жёсткость конструкции все кромки, перед вворачиванием шурупов, нужно промазать клеем.Габариты магнита, у разных типов динамиков, могут отличаться, поэтому размер корпуса определяется габаритами громкоговорителя. Для того чтобы ящик был более прочным собирать сабвуфер своими руками в машину, лучше на брусках 25 Х 25 мм.После завершения работ по сборке ящика все швы нужно обработать силиконовым герметиком.

Самодельные сабвуферы для авто могут быть сделаны с акустическим фазоинвертором или по схеме бандпасс. Корпуса для таких акустических колонок имеют сложную конструкцию и при расчёте применяются специальные формулы. Колонка с акустическим фазоинвертором имеет размер примерно в два раза больший, чем закрытый ящик. Несмотря на высокий КПД, звучание низких частот получается не такое чёткое и бас немного расплывается.

Короб для сабвуфера: классификация

Готовый сабвуфер соединяется с динамиком посредством проводки, после чего тематические элементы помещаются в короб. От последнего также зависят акустические свойства (звук может быть направленным или рассеянным).

Поэтому в зависимости от требований пользователя короб для сабвуфера бывает:

• Рупорным – отличается рупорной формой для направления звука в определенную точку;
• Закрытым – располагает усилителем и излучателем внутри себя;
• Фазоинверторным – имеет отверстия разных диаметров для создания особого звукового эффекта;
• Пассивным – клон фазоинверторного короба, но уже с дополнительным диффузором, который не располагает звуковой катушкой;
• Бандпассом – имеет несколько секций внутри себя, в которых в зависимости от типа Бандпасса могут располагаться от одного до нескольких фазоинверторов при условии, что часть секций пустует;
• Резонаторным с 4 волнами – представляет собой трубу, звучание которой на порядок качественнее того, которое демонстрируют аналоги.

Выбор конкретного вида короба зависит от требовательности пользователя и места размещения сабвуфера непосредственно в машине – в багажном отсеке, под сидушкой, на расположенной сзади полке либо по центру спереди.

Собираем короб для сабвуфера

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик.

Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.

Важно очень плотно закручивать саморезы, чтобы не оставить пустот. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.

На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.

Вставляем динамик. Смотрим, любуемся.

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.

Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера.

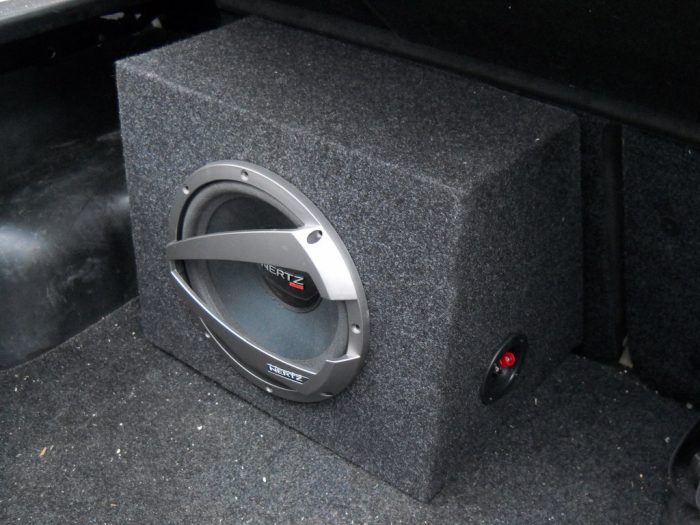

Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.

Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю — его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Что в итоге

Как видно, решение изготовить корпус для сабвуфера в машину своими руками потребует определенных навыков и инструментов. Однако если все делать правильно, а также использовать материалы хорошего качества, можно получить достаточно мощный саб с хорошим звучанием.

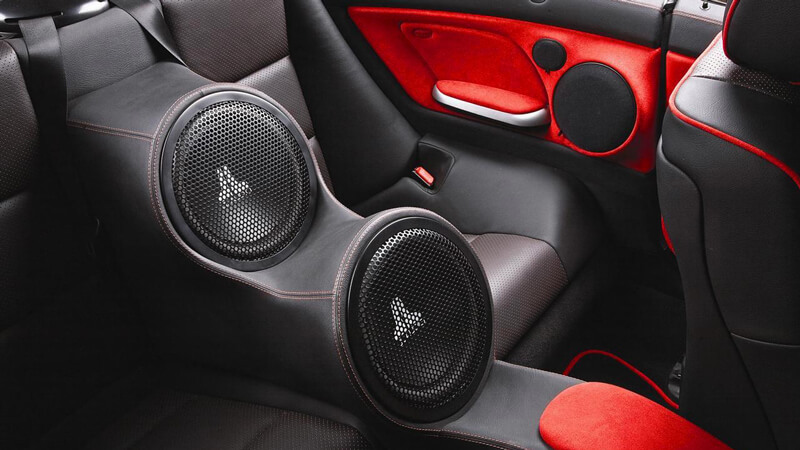

В ряде случаев проще изготовить  пассивный  фазоинвертор своими руками, чем приобретать готовый активный саб или дешевый сабвуфер в закрытом ящике.  Если же необходимо  получить компактное решение, которое готовым найти под большинство марок авто практически невозможно, тогда саб стелс становится наиболее рациональным вариантом.

Напоследок отметим, что после подключения сабвуфера также необходимо выполнить его настройку. Только после правильной регулировки и подстройки саба звучание «раскроется» в полной мере, что позволит в дальнейшем полностью настроить акустическую систему автомобиля.
