Как проверить генератор не разбирая, а когда его лучше выбросить

Как проверить зарядным устройством?

Автомобильное зарядное устройство, оснащенное цифровым или аналоговым вольтметром предназначено для зарядки и диагностики аккумуляторной батареи.

Для этого нужно отключить прибор от розетки и подключить к аккумулятору. Степень заряда аккумулятора определяется, исходя из напряжения на его выводах.

Зарядные устройства с цифровой шкалой не нужно отключать от сети. Они имеют специальную кнопку проверки уровня заряда. Вам остается лишь нажать ее и считать показания прибора.

Вывод

Для регулярной приблизительной оценки степени заряда аккумулятора достаточно посмотреть в окошко индикатора на его крышки. Если же устройство не оснащено индикатором или вы хотите больше узнать о состоянии АКБ, стоит воспользоваться мультиметром. Он поможет оценить работоспособность аккумулятора, проводки и генератора автомобиля.

Нагрузочную вилку можно использовать лишь изредка, когда требуется убедиться, что батарея способна выдать ток, достаточный для работы стартера. В остальных случаях достаточно проверить плотность и замерить напряжение на выводах батареи.

Проверка мультиметром

Мультиметр — это приспособление для замера силы тока, вольтажа, а также сопротивления и температуры. Применяется во многих сферах электроники (при ремонте, при изготовлении, при тестировании и т.д.), им можно определить напряжение практически в любой электрической цепи (правда на моем ограничение в 600В, так больше не стоит мерить). Также можно проверить и аккумулятор. Конечно, он не дает таких точных показаний, как скажем первый и второй способы, однако немного сориентироваться можно.

Сейчас небольшая инструкция:

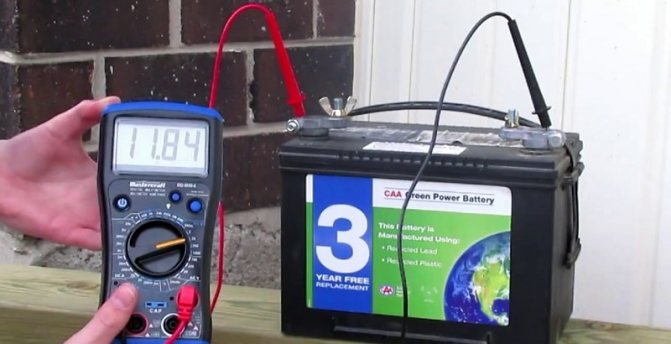

Собираем мультиметр, провода должны быть подключены в режим «вольтажа» (замер напряжения), а не в «ампеража» (замер силы тока).

• Устанавливаем поворотный переключатель в положение 20 Вольт, то есть он будет показывать нам все что ниже, а как мы знаем аккумулятор, у нас вырабатывает 12,7 – 13,2Вольта, примерно такой диапазон.
• Подсоединяем провода от мультиметра к клеммам аккумулятора – черный провод к минусовой клемме, красный к плюсовой (иногда провода одинакового цвета).

Снимаем показатели напряжения.

По напряжению

• Полностью заряженная батарея имеет напряжение в 12,7 (редко 13,2) Вольта, значит АКБ не нуждается в заряде.
• Если напряжение от 12,1 до 12,4В то разряд примерно на половину.
• Если показатель в 11,6 – 11,7В, то это глубокий разряд! Нужно срочно заряжать ваш АКБ, да и движок он запустит вряд ли.

Сейчас небольшое видео.

Классификация зарядных устройств

Перед тем как ответить на вопрос, как правильно заряжать автомобильный аккумулятор, необходимо ознакомиться с видами зарядных устройств.

1. В зависимости от схемы заряда ЗУ разделяют на:

• работающие с постоянным напряжением. Данные девайсы лояльно относятся к АКБ, не доводя электролит до критических температур, однако обеспечить стопроцентный заряд они не в состоянии;
• заряжающие при неизменной силе тока. Подобные устройства в состоянии полностью зарядить источник питания, однако они способны перегреть электролит, тем самым значительно уменьшив срок жизни АКБ;
• комбинированные. Сочетают в себе лучшие качества вышеописанных моделей, не имея при этом их недостатков. Зарядка происходит полностью в автоматическом режиме.

2. В зависимости от конструкции ЗУ делят на:

• импульсные, легкие и компактные устройства, однако они не всегда отличаются долговечностью;
• трансформаторные, более громоздкие зарядки, однако они считаются более надежными;

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

• световая индикация аккумуляторной батареи на панели приборов;
• нестабильная работа АКБ (её выкипание или недозаряд);
• различная интенсивность света фар;
• посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

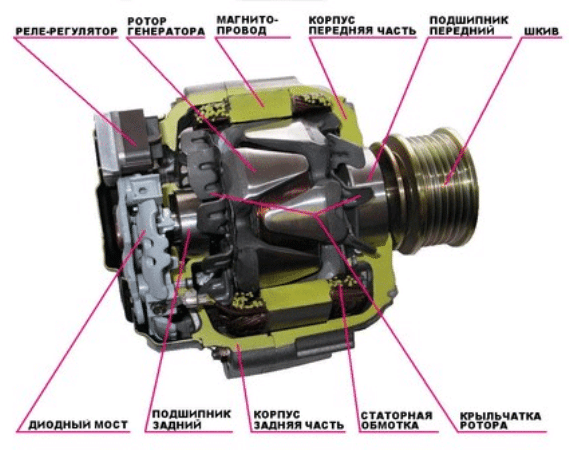

Причины выхода из строя

При появлении признаков, описанных ниже, проведите диагностику. Ее можно провести самостоятельно или отдать машину в автосервис. Для определения причины сбоя нужно специальное оборудование. Если вы решили разбираться сами, освойте тестер-мультиметр.

Пять возможных источника трудностей описаны ниже:

• клин подшипников (смазка израсходована, иногда рвется ремень — понадобится заменить или перебрать агрегат);
• обмотка прогорела (частая причина — реагенты, которыми обрабатывают зимние дороги);
• клин щеток (причина — износ графитовые сердечники);
• неисправно реле регулятора (этот элемент препятствует избыточному заряду АКБ и стабилизирует напряжение);
• сломан диодный мост.

Как проверить заряд аккумулятора мультиметром?

Для проверки напряжения на выводах аккумулятора нужен вольтметр. Однако вместо этих специализированных приборов проще использовать универсальные измерительные устройства — мультиметры. Кроме напряжения, они измеряют ток и сопротивление. В зависимости от способа индикации эти приборы делятся на две категории — цифровые и стрелочные. Если есть выбор, лучше купить цифровой мультиметр. Он проще и удобней в обращении.

Бортовые компьютеры современных авто также оснащены вольтметрами, которые отображают напряжение на клеммах батареи. Однако они подключены не напрямую к клеммам. Поэтому, из-за сопротивления контактов и проводки, показания бортового компьютера могут отличаться от напряжения на аккумуляторное батарее. На заведенном двигателе вольтметр на приборной панели показывает завышенное напряжение. Если мотор заглушить, прибор выдаст заниженные показатели.

Показания нужно снимать при заведенном и заглушенном моторе. В первом случае получится проверить состояние АКБ и проводки, во втором — только аккумулятора.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

1. Плохой контакт.
2. Поломка генератора.
3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Диагностика аккумулятора мультиметром при заглушенном моторе

В этом состоянии нормальные показатели напряжения на АКБ составляют 12,5-13 вольт. Более низкие показания прибора говорят о разряде.

Измерения проводятся при отключенных энергопотребителях после стоянки в течение часа или более. Иначе показания могут быть завышены.

Полезно проверить и записать показатели до и после длительной стоянки. Так вы узнаете скорость саморазряда батареи.

Скорость восполнения емкости

Бытует мнение, что для нормальной зарядки аккумулятора ток заряда должен составлять 10% от его емкости, т.е. при емкости аккумуляторной батареи 50 Амперчасов ток заряда будет составлять 5 Ампер. При таких условиях полностью разряженный аккумулятор

будет набирать свою емкость до номинала 10 часов.

Представьте, вас завели от проводов другой машины в зимнее время, и для того, чтобы дать полностью зарядиться автомобильному аккумулятору, необходимо 10 часов подряд ездить на машине, то есть проехать километров пятьсот.

Считается, что для восполнения заряда аккумулятора до номинального значения достаточно проехать 30 километров в нормальном цикле, а в условиях городских пробок наполовину меньше. То есть, если ваша работа находится на расстоянии более 10-ти километров от дома, этого вполне достаточно, чтобы не беспокоиться о дозаряде АКБ вне машины.

Иной случай, когда работа рядом с домом. Вы потратили емкость при запуске авто, быстро доехали до работы, затем также домой. Через неделю-другую у вас разрядился аккумулятор. И совсем не потому, что что-то не в порядке с машиной, просто такой ритм езды.

В этом случае следует подумать о прогреве двигателя даже в теплое время года только для того, чтобы аккумулятор

был всегда в заряженном состоянии.

Вернемся к току заряда. Если на автомобиле достаточно проехать 30 километров для полного заряда аккумулятора, а не 500, как в примере, следовательно, и ток заряда генератора автомобиля не 5 Ампер, а значительно выше.

Полезные советы

• Использовать возможности бортового ПК для замера напряжения на аккумуляторе нецелесообразно. Результат будет отличаться от истинного значения из-за специфики включения компьютера в бортовую сеть. Следовательно, погрешностей не избежать. А приблизительные данные, учитывая некоторый разброс параметров, владельцу авто мало о чем скажут.
• В нормальной работе генератора и хорошем состоянии АКБ можно убедиться так. Выключить всех потребителей и завести двигатель. Какое напряжение должно быть в зависимости от это признак 100 % зарядки аккумулятора. Мультиметр должен показать порядка 13,6±1. Далее поочередно что-либо из приборов эл/сети включается. К примеру, фары, потом ближний свет. Каждый из эл/приборов «сажает» напряжение на 0,2. Но суммарно – не менее чем до 12,8. Иначе аккумулятор довольно быстро разрядится.
• Даже если АКБ соответствует всем описанным требованиям, комплексную проверку следует проводить регулярно. Хороший аккумулятор должен напряжение «держать». Если авто не эксплуатировалось, а, к примеру, через несколько дней мультиметр показал значение существенно меньшее, чем при предыдущем испытании, значит, батарея уже «на пределе». С ней нужно быть особенно аккуратным.

Автор обращает внимание, что все рекомендации – довольно приблизительные, обобщенные. Но именно такие простые методики позволяют даже малоопытным владельцам авто понять, в каком состоянии аккумулятор, работает ли генератор и насколько корректно производится подзарядка АКБ

Для более детального исследования всех составных частей бортовой эл/сети нужно обращаться к специалистам.

Правильно функционирующая батарея обеспечит легкий запуск двигателя даже в самую холодную погоду. Стабильная работа АКБ и всей автомобильной электросистемы, безусловно, зависит от качества аккумулятора. Напряжением аккумуляторную батарею обеспечивает в процессе работы мотора, генератор. По этой причине будет полезно знать, как проверить зарядку генератора.

Напряжение генератора под нагрузкой

Чтобы убедиться в работоспособности источника питания, рекомендуется выполнить проверку под нагрузкой.

Для начала вспомним, что напряжение бывает трех видов:

• Номинальным — указывается в инструкции по эксплуатации. Оно составляет 12 Вольт. Этот показатель далек от реального значения U.
• Фактическим. Здесь речь идет о параметре напряжения после установки, подключения и начала пользования АКБ автомобиля. В среднем этот параметр 12.6-13,2 В (об этом упоминалось выше).
• Под нагрузкой. Здесь параметр напряжения, которое выдается генератором, может меняться.

Наличие нагрузки позволяет убедиться в исправности аккумулятора и генератора.

С виду исправная батарея, имеющая на выходе 12 В, может существенно «подсаживаться» после включения потребителей. В процессе проверки применяется дополнительное устройство — нагрузочная вилка, позволяющая обеспечить повышенную нагрузку на АКБ.

Если емкость вашего аккумулятора составляет 60 мА*ч, величина нагрузки должна быть равна 120 А. Продолжительность подключения — 3-5 секунд.

Об исправности источника питания можно говорить, если напряжение не опускается ниже 9 Вольт. Если же параметр снизился до 5-6 В, это свидетельствует о полном разряде АКБ. После проверки под нагрузкой напряжение должно вернуться до уровня 12,2-12,4 В.

При обнаружении сильной просадки необходимо проверить АКБ, а после еще раз повторить эксперимент с вилкой. При отсутствии просадки можно говорить об исправности батареи.

Для проверки генератора можно поступить следующим образом — завести машину, включить максимум потребителей, после чего выполнить измерение. Напряжение должно быть 13,5-14 В.

Если оно ниже, это свидетельствует о выходе из строя генератора. Нижним критичным пределом является 13,0 В.

Если напряжение генератора автомобиля сильно низкое, не торопитесь делать выводы — убедитесь, что контакты на АКБ не окислились. Если это так, протрите их с помощью шкурки.

Проверка зарядки АКБ

Обычно такой вопрос возникает у автовладельцев при появлении значка “аккумулятора” на приборной панели. Нередки случаи, когда данная лампа загорается при перезаряде батареи (и такое бывает). Если лампа загорается в половину накала, значит идёт слабая зарядка. У некоторых этот индикатор может и не сработать на отсутствие зарядки, вводя Вас в заблуждение. Когда лампа загорается в связке с другими индикаторами, это вовсе не сигнализирует об отсутствии зарядки.

Как видите по индикатору определить причину неисправности сложно, все зависит от конкретной марки автомобиля и проблемы. Самый верный способ проверить – открыть капот и проверить зарядку.

Индикатор зарядки

Первое что надо сделать в случае отсутствия зарядки – убедиться в том что она действительно отсутствует. У “здорового” автомобиля напряжение бортовой сети колеблется от 13,5 В до 15 В. Если батарея еще не села совсем и Ваш автомобиль еще заводиться, то проще всего проверить зарядку с помощью Автосканера ELM327 (в статье подробно описан этот прибор), который покажет Вам реальную картину напряжения бортовой сети. Если такового под рукой нет, тогда Вам в помощь мультиметр (поставьте его в режим постоянного напряжения до 20В). Если любой из приборов показал меньше 12 В при запущенном ДВС автомобиля, то причина ясна – нет заряда АКБ.

Проверка напряжения бортовой сети с помощью мультиметра

Если под рукой нет никакого тестера, тогда придется идти в ближайший автомагазин или прикупить дешевый индикатор на aliexpress, стоимость его порядка 200 рублей:

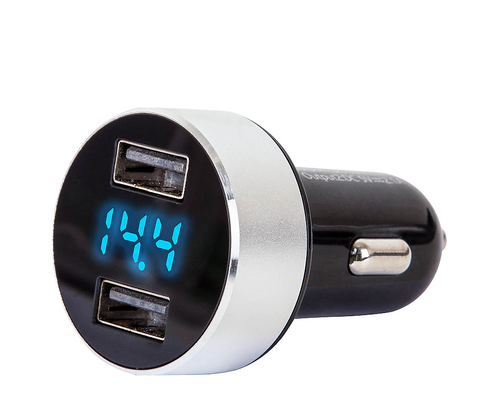

дешевый индикатор с aliexpress

Если и такого индикатора не удалось достать, тогда есть ещё пару способов проверить зарядку. 1) Запустите двигать, включите фары, затем на полную мощность включите мотор отопителя салона (печку). Если генератор не даёт заряд то свет фар потускнеет как только вы включите печку. Можно проводить тест в обратном порядке, то есть включить вначале печку, а затем фары. В данном случае обороты моторчика печки заметно просядут. При этом тест проводите не на холостых оборотах двигателя, держите обороты около 2-3х тыс. об. в минуту.

2) Есть еще один способ как проверить идет ли зарядка АКБ – при запущенном двигателе снять минусовую клемму с АКБ. Если зарядка с генератора не поступает, то Ваш автомобиль моментально заглохнет. Многие скажут что этот способ самый эффективный и проверенный, но я не могу его “рекламировать”, так как бывали случаи, что после такого безобидного теста приходилось уже точно нести генератор в ремонт. Проверять автомобиль таким способом или нет – решать Вам.

Такие способы диагностики конечно не дадут таких точных результатов как мультиметр, но в экстремальных ситуация выбор не всегда есть.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к  генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

Сколько вольт должен выдавать генератор?

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Своевременное отслеживание технического состояния электроисточника позволит избежать случайного отказа элемента, сэкономив ваши деньги и душевные силы.

Поломку силового агрегата, вырабатывающего ток, определяют по одному из следующих признаков:

• непрерывно горит лампочка на приборной панели (сигнал о недостаточности тока);
• АКБ постоянно садится;
• электрооборудование работает со сбоями или вовсе не работает при включенном моторе;
• запах гари из моторного отсека;
• перегревается статор;
• УЗЕЛ издает нехарактерные звуки (например, шелест).

Зарядка аккумулятора от генератора

Во время движения автомобиля установка для генерации электроэнергии вырабатывает зарядное напряжение, оно и является главным ресурсом для подзарядки аккумулирующего блока. Процесс зарядки аккумулятора от двигателя осуществляется в щадящем режиме, полностью исключая возможность закипания электролита в банках.

Какая зарядка должна идти с генератора на аккумулятор?

Какая должна быть зарядка аккумулятора от генератора для обеспечения его полноценной работы? Принято считать, что для полноценного восполнения энергетических затрат аккумулятора достаточно будет генерирующего устройства, объём зарядного тока которого составляет не менее 10 % ёмкости самого накопителя. Другими словами, для АКБ в 70 ампер/часов система генерации обязана выдавать не менее 7 ампер зарядного тока, что и будет являться нормальной зарядкой аккумулятора от генератора. Мощность аккумулирующего источника должна соответствовать рекомендациям завода-производителя автотранспортного средства.

В случае использования более мощного аккумулирующего блока, токовой величины, генерируемой при работе автодвигателя, может быть недостаточно для полноценного восстановления энергетического расхода. Это в дальнейшем способно привести к разрядке батареи и возникновению проблем с запуском двигателя. Кроме того, следует помнить и о нагрузке от всех электроприборов, которыми оснащена машина, – с ней генерирующий источник тоже обязан справляться.

А как обычный автолюбитель может проверить наличие зарядки аккумулятора от генератора?

Как самостоятельно проверить, заряжает ли генератор аккумулятор?

Автотранспортные средства XXI века оборудованы бортовыми электронными системами, контролирующими работу всех механизмов, а также позволяющими осуществлять проверку зарядки аккумулятора от генератора. В случае потери заряда батареей на панели приборов загорится красным её значок. Помимо того, с помощью современных электронных приборов можно отслеживать значение напряжения в сети.

А как быть тем, у кого машина старого образца, без наворотов? Есть так называемые «шоферские» способы, позволяющие проверить, заряжает ли генератор аккумулятор:

• Снятие клеммы с АКБ – при неисправности генератора двигатель тут же заглохнет (подходит только для систем с механическим зажиганием).
• Замыкание плюсовой клеммы кратковременно на массу – проверка на искру.

Приведённые способы запрещено использовать при диагностике современных авто – мгновенно выйдут из строя блок управления, предохранители или диодный мост.

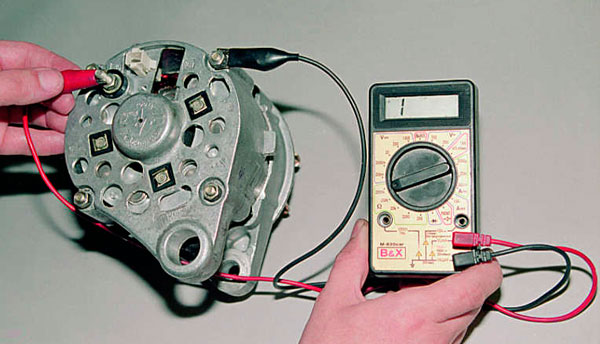

Как проверить зарядку генератора прибором мультиметром?

Контролировать работу генераторной установки, проводить диагностику значения силы тока, напряжения, сопротивления следует в течение года не реже двух раз.

Как проверить, идёт ли зарядка на аккумулятор? Диагностику разности потенциалов возможно осуществить двумя методами:

1. Напрямую на генераторной обмотке.
2. Через аккумуляторный блок, с которым источник генерации энергии неразрывно связан проводом большого сечения напрямую.

Подключим провода прибора в любом порядке к клеммам АКБ и определим сетевое напряжение, величина которого не должна быть ниже 12 В. На холостом же ходу мотора при полностью отключенной нагрузке допустимое напряжение определяется диапазоном от 13,5 до 14 В. При этом возможны отклонения не более 0,2 В в сторону уменьшения или увеличения.
