Неисправности датчика дроссельной заслонки: разбираемся в устройстве и методах диагностики

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую. Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность

Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика	Особенности
Пленочно-резистивные	Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще
Бесконтактные	Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля. ДПДЗ — важное, но легкое в замене устройство

На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля. Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

 Загрузка …

Чистка дроссельной заслонки на приоре

Добро пожаловать! Дроссельная заслонка – так говорят в народе на самом деле тот агрегат об которым мы сегодня с вами будем говорить, называется дроссельный узел, а заслонка это лишь небольшая но очень важная часть узла, которая отвечает за подачу воздуха в двигатель автомобиля, как вы уже знаете двигатель у автомобиля может работать только при помощи бензина и воздуха который с ним смешивается, так как бензин без воздуха просто не воспламениться и автомобиль даже и не заведётся в связи с этим, но воздух которым питается автомобиль не такой чистый как кажется, вить в нём присутствует пыль (Воздух берётся из окружающей среды), какие другие частички грязи и т.д. В общём всё зависит от того по каким дорогам автомобиль эксплуатируется, если по грунтовой дороге где пыли предостаточно, то со временем пыль эта и грязь оседает на дроссельном узле и автомобиль начинает неправильно работать, самое первый симптом который подаст засорённый узел это холостые обороты, а именно они у вас будут плавать, так же не с того не с сего обороты могут повыситься причём на педаль газа вы даже и не нажимаете при этом и ещё кой какие симптомы будут, их мы уже указали чуть ниже и ознакомитесь вы с ними по мере прочтения этой статьи по чистке дроссельной заслонки.

Примечание! Чтобы произвести прочистку, нужен будет: Очиститель карбюратора (Продаётся в автомагазинах в виде баллончика), а так же вороток с накидными головками и различного рода отвёртки!

Где находится дроссельный узел? В 16 клапанных автомобилях да и в 8 клапанных найти его не составит большого труда, но вот только экран который закрывает двигатель у автомобиля будет препятствовать нахождению дроссельного узла, поэтому при его снятии и вообще чтобы найти его этот экран вам нужно будет снять, более подробно о том как снять экран с двигателя автомобиля читайте в статье: «Замена экрана двигателя на автомобиле», после его снятия вы увидите целиком двигатель у автомобиля и сам дроссельный узел соответственно, для наглядности узел чуть ниже показан красной стрелкой, а синей указана распорная штанга которая с завода на автомобили не ставилась, поэтому данного агрегата у вас нет и поэтому его искать не нужно.

Когда нужно чистить дроссельный узел? При засорение (В основном сама заслонка засоряется) у автомобиля первым делом начинают плавать обороты на холостом ходу, так же двигатель может периодически глохнуть и дерганья появятся при езде (Особенно при резком разгоне это заметно), кроме этого двигатель чуть по дольше может запускаться чем обычно, но такие же симптомы свойственны и различному роду датчиков, поэтому говорить что именно узел засорился здесь можно но может и не в нём всё дело быть, кроме того узел не засоряется как правило после длительного использования автомобиля (Через 40.000-60.000 тыс. км.) и если вы совсем недавно купили новый узел и у вас появились данные симптомы, то скорее всего всё дело даже и не в нём и заглядывать туда даже и не имеет смысла.

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

1. Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

• В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
• В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.
• При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

1. Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

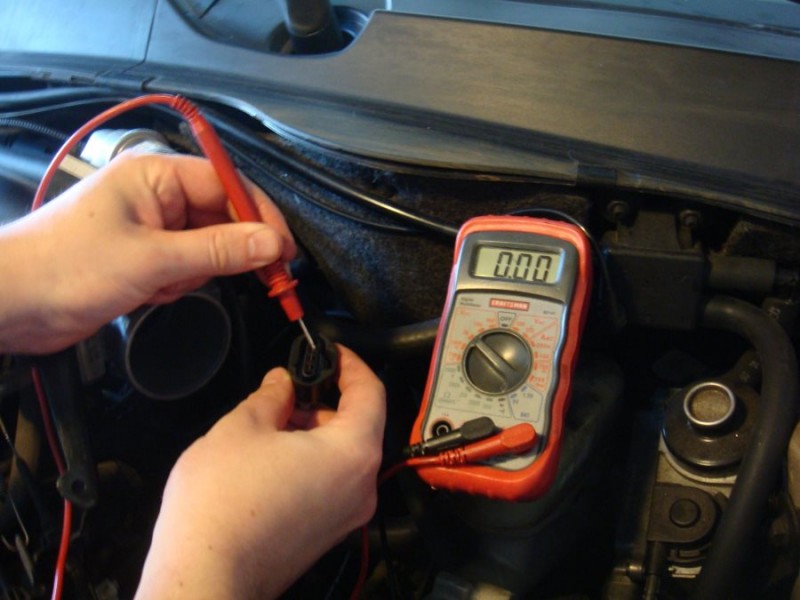

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

1. Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

1. Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Замена датчика положения дросселя и регулировка нового устройства

В большинстве случаев заменить датчик достаточно просто и можно обойтись своими силами. Вся процедура состоит из трех основных частей: демонтаж старого неисправного устройства, установка нового ДПДЗ, сброс ошибки из памяти ЭБУ. В некоторых случаях потребуется произвести регулировку нового девайса.

Действия необходимо проводить при выключенном зажигании, при обесточенном датчике. Раскручиваем два винта крепления, и снимаем разъем с устройства. Ура, старый датчик снят.

Для установки нового датчика необходимо осторожно соединить торец оси дросселя с посадочным местом устройства. Отверстия должны быть совмещены во время поворота устройства по кругу

Далее необходимо вкрутить винты крепления и закрепить разъем.

Чтобы правильно сбросить ошибку из контроллера ЭБУ необходимо оставить отключенные клеммы от аккумулятора не менее чем на 8 часов. Приблизительно за такой срок память контроллера должна обнулиться. Самым надежным вариантом, если первый способ не помог, будет обратиться в сервис, где при помощи мотортестера проблема будет исправлена. С другой стороны, можно рискнуть продолжить использовать транспортное средство в «щадящем режиме», уповая на то, что рано или поздно ЭБУ самостоятельно сбросит ошибку.

Возможные проблемы с ДПДЗ

Современные автомобили в большинстве своем оснащаются системой самодиагностики, которая проверяет если не все, то очень многие датчики и устройства автомобиля. Если такая диагностика определяет проблемы в работе датчика положения дроссельной заслонки, то в памяти будут записаны соответствующие коды ошибок. Если же датчик сбоит постоянно, может сработать световой индикатор — CHECK ENGINE.

Но даже в случае появления кодов ошибок, указывающих на сбои связанные с ДПДЗ не следует сразу считать его вышедшим из строя. Такие ошибки, это лишь подсказка, в каком направлении следует вести поиски проблем и неполадок. К примеру, ошибки могут возникать при замыканиях автомобильной проводки.

В тех случаях, когда ДПДЗ действительно выходит из строя, включается аварийная программа управления двигателем, а положение заслонки определяется согласно показаний датчика коленвала. Так же к определению положения дроссельной заслонки в таких ситуациях привлекается ДМРВ – датчик массового расхода воздуха. И хотя такой метод имеет ряд недостатков, но в качестве резервного варианта, он вполне работоспособен.

Статья в тему: Прогрев дизельного двигателя зимой

Рассмотрим основные симптомы неполадок, возникающих с ДПДЗ. Наиболее общие признаки выхода из строя этого датчика, таковы:

• изменяющиеся обороты мотора на холостом ходу;
• остановка двигателя после резкого отпускания педали газа;
• рывки при движении с постоянным нажатием педали газа;
• падение мощности без видимых причин;

К основным неисправностям в работе ДПДЗ можно отнести:

• нарушения и разрушение резистивного слоя датчика, что приводит к невозможности правильной работы датчика;
• износ и поломка подвижных контактов датчика;
• окисление деталей;
• пробои и замыкания в проводах;
• неправильное положение датчика;

Конечно же, мы указали лишь наиболее общие проблемы, которые могут возникнуть с ДПДЗ. На практике их гораздо больше и в целом ряде случаев, датчик приходится менять. Более того, иногда нужно обнулить его параметры в бортовом компьютере автомобиля, для достижения нормальной работы мотора. Между тем, даже при появлении специфических признаков и симптомов, далеко не всегда проблема именно в этом датчике. Иногда сбоит ДМРВ, иногда датчик положения коленвала, порой нарушена герметичность системы, а возможно забилась сама заслонка.

В общем и целом, неполадки датчика положения дроссельной заслонки, это лишь одна из причин неадекватной и нестабильной работы двигателя. Ситуация с этим датчиком, характерна для многих электронных и не только – систем автомобиля. Они улучшают параметры его работы, повышают комфорт и безопасность езды, облегчают работу водителя. Но, усложнение системы, это почти всегда снижение ее надежности. А потому, при выходе из строя того или иного узла, даже правильная локализация поломки, уже задача достаточно сложная.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Что такое дроссельная заслонка

Дроссельная заслонка (сокращённо ДЗ или дроссель) – отдельный элемент мотора автомобиля, регулирующий количество воздушного потока, попадающего в камеру сгорания мотора. Чем больше угол открытия, тем больше воздуха поступает. При детальном рассмотрении становится понятно, что это воздушный клапан, имеющий немного изменённое устройство.

В переводе с немецкого языка дроссель переводится как душитель (Drossel, Drosselklappe). Это так и есть – устройство ограничивает количество воздуха, попадающего в цилиндры двигателя. Одним из видов дросселей является жиклёр.

Расскажу, для чего мотору нужен воздух. Двигатель внутреннего сгорания работает благодаря сгоранию топлива. А чтобы оно могло гореть, требуется газ, то есть кислород, который входит в состав окружающего воздуха. При смешивании кислорода с бензином получается топливно-воздушная смесь, которая без проблем может воспламениться в цилиндрах ДВС. В бензиновом моторе смесь загорается при помощи искры свечи зажигания. А в дизелях — благодаря возникающему давлению при сжатии этой смеси при движении поршней в моторе.

Дроссель устанавливают на бензиновых, дизельных и инжекторных моторах. Она всегда размещается между воздушным фильтром и коллектором. В качестве отдельного узла дроссель применяется на дизельном и инжектором двигателе.

В карбюраторе дроссель или актуатор представлен в качестве составляющей мотора, находящегося внизу смесительной камеры. Именно он регулирует количество топливно-воздушной смеси, которая образуется в смесительной камере и затем попадает в цилиндры двигателя.

В зависимости от типа мотора, заслонка выполняет разные функции. У бензинового двигателя это – основной инструмент, обеспечивающий контроль оборотов мотора. Именно положением этого модуля управляет водитель при помощи педалей газа и тормоза.

В зависимости от зазора при открытии нормируется поток воздуха, попадающего в цилиндры за конкретную единицу времени. Причём состав топливно-воздушной смеси остаётся постоянным. Он имеет соотношение воздуха к горючему в пропорции 14,7 к 1, что является так называемой стехиометрической смесью.

Если убрать дроссельную заслонку из бензинового мотора, то не получится управлять оборотами силового агрегата. Это не касается бензиновых моторов с системой управлением подъёма клапанов, где задвижка установлена на случай аварийной ситуации, чтобы можно было заглушить силовой агрегат. В этой статье описана дроссельная заслонка стандартного бензинового мотора.

Процесс работы у мотора дизельного типа обеспечивается по другой схеме. В отличие от бензинового, он может работать без задвижки. Воздушный поток поступает в дизельный двигатель свободно, а его обороты и мощность зависит только от количества топлива попадающего в цилиндры. Нажимая на педаль, автомобилист не меняет положение заслонки, так он контролирует только объем расходуемого дизельного топлива.

Но для чего нужна задвижка на дизельном двигателе? Её функции совершенно иные. При первом рассмотрении выделяют две её задачи. Блок управления способен полностью закрывать дроссель, чтобы остановить мотор в штатном порядке или при возникновении чрезвычайной ситуации. После блокировки доступа к заслонке в промежутке между ней и цилиндром появляется разрежение, способствующее восстановлению рециркуляции газов.
