Как проверить бензонасос

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

• Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
• Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
• Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
• Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

1. Что делать, если давление низкое

• Поместите тряпку над линией возврата топлива.
• Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
• Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

1. Что делать, если давление высокое

• Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
• Затем выключите двигатель.
• Отсоединить возвратный топливопровод.
• Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Напряжение

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

• включите зажигание;
• прикоснитесь щупами вольтметра или проводками от лампы к контактам;
• если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Реле

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно.

При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа,  снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Стоит напомнить об осторожности: в шланге может быть остаточное давление. Поэтому возьмите чистую тряпку и накройте ею штуцер бензонасоса перед снятием манометра, чтобы топливо на вас не попало. https://www.youtube.com/embed/F-EedE_tfpI

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу

Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

• Реле бензонасоса

  Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее

• Признаки неисправности регулятора давления топлива

  Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства. Читать далее

• Стартер крутит, а двигатель не заводится

  Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы. Читать далее

• Сигнализация блокирует запуск двигателя: что делать?

  Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации. Читать далее

• Загудел бензонасос: причины неисправности

  Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации. Читать далее

• Устройство механического и электрического бензонасоса

  Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации Читать далее

Электропривод и фильтр

Бензонасос в инжеторном ВАЗ 2114 является элементом топливного модуля, который располагается в баке автомобиля. В его состав также входят:

• фильтр грубой очистки;
• датчик уровня горючего;
• патрубки для присоединения к топливопроводу.

Чтобы добраться к модулю, необходимо снять нижнюю часть заднего сиденья, отсоединить жгут проводов и открутить 8 винтов крепления его крышки. Извлеките все устройство в сборе. Первым делом осмотрите фильтр грубой очистки. Если он засорен, замените его.

Для проверки электродвигателя потребуется подключить его напрямую к клеммам аккумулятора. В случае его нормальной работы, «прозвоните» проводку и проверьте контакт провода массы на крышке модуля. Если же электродвигатель не подает признаков жизни, вопрос «почему не качает бензонасос» наконец-то нашел свое решение.

Пытаться его ремонтировать самостоятельно нецелесообразно. Просто купите новый моторчик и установите вместо старого. И еще, не стоит тратиться на покупку всего модуля, который сейчас стоит около 3 тыс. рублей. Купите отдельно электродвигатель и новый фильтр. Все это обойдется вам в три раза дешевле.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Неисправность бензонасоса: основные признаки и симптомы

С помощью этих признаков вы сможете определить, что не качает бензонасос:

1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

• холодный или горячий двигатель не запускается;
• наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
• присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
• машина глохнет на ходу;

Проверка давления

Как и говорилось выше, насос может выходить из строя не полностью. Например, это может означать неполадки с выдачей нужного уровня давления. Речь здесь идёт об инжекторных автомобилях, на которых форсунки невероятно чувствительны к этому. По причине низкого давления вероятны сложности запуска двигателя, провалы газа в движении и другие неисправности.

Проверка давления бензонасоса

Давление проще диагностировать несколькими способами. Как правило, для этих целей используется манометр – только он должен быть специальный. Некоторые умельцы переделывают стандартный манометр для замера давления в шинах. Лучший вариант – покупка специального манометра для замера давления насоса. Правда, стоит он не дёшево – более 1,5 тысячи рублей. Наконец, кому не охота возиться с проверкой, можно воспользоваться замером давления на СТО, где услуга стоит всего 300 рублей.

Насос обязан воспроизводить давление в шесть атмосфер. Поэтому так важна герметичность соединений. Даже незначительное высыхание прокладок – повод бить в набат. Давление сразу спадёт, это отразится на работе насоса.

Фум-лента

В качестве уплотнителей принято использовать фум-ленту. Она наматывается на шланги в тех местах, где они фиксируются хомутами. Таким образом, достигается более плотное прилегание.

Определить спад давления можно так:

• открыть капот автомобиля;
• найти рампу с форсунками.

На рампе должен находиться золотниковый регулятор для стравливания давления. Если он не предусмотрен, то стравить давление можно путём снятия предохранителя, отвечающего за насос. После этого надо завести мотор и подождать, пока он заглохнет (это будет означать, что топлива в отрезке трубы от насоса до форсунок больше нет).

Дальше нужно сделать так:

• открутить рампу, соединяющуюся с системой бензонасоса;
• надеть шланг манометра, уплотнить соединение фум-лентой для надёжности и зафиксировать дюралевым хомутом;
• измерить давление, как только включится зажигание.

Полученные значения не должны быть ниже 5 атм. Если же это так, то наблюдается спад давления, и элемент (насос) не способен выдавать нужный уровень. Остаётся определить, почему же так происходит.

Как правило, низкое давление возникает из-за повреждений диафрагмы бензонасоса или слабого прилегания шлангов.

1. Первое определяется путём разбора верхней части корпуса и подтягивания креплений диафрагмы или её полной замены.
2. Второе – визуальной проверкой всех соединений, замером давления на определённых отрезках подачи топлива.

Определить слабое место удастся по течи. Топливная жидкость будет вытекать в том месте, где неплотное соединение. Чтобы устранить проблему, достаточно подтянуть хомут или заменить прокладку.

Снимаем топливный насос и моем бак не снимая. Фотоотчёт.

26.04.2014, 18:53 #1

После полуторамесячного отстоя, решил проверить содержание воды и грязи в баке моей семилетней машинки. Как добраться до топливного насоса на форуме не нашёл. Решил процесс заснять и поделиться опытом. Может кому пригодится. Нет, так модераторы тему удалят. И так.

Вынимаем сиденья заднего ряда, передние сдвигаем вперёд (у меня гараж узкий, открыть мог только одну дверь) и начинаем разбирать всё, что мешает поднять коврик.

26.04.2014, 19:28 #2

Откручиваем гайки крепления поддержки откинутых сидений. Головка на 10. Потом декоративную накладку и направляющие уложенных поддержек.

Затем декоративные накладки задних застёжек крепления сидений.

Снимаются хитро. Сдури чуть не сломал. Выдёргиваем переднюю часть (по направлению движения авто), вытягиваем максимально вверх с металлического штыря и заднюю оставшуюся часть, проворачиваем по часовой стрелки. Задний зацеп выйдет из паза и накладка снимается. Ставится простым нажатием на все стороны до щелчка.

Всё. Теперь надо приподнять и убрать ковровое покрытие.

Тянем крышку насоса, начиная с помеченной стороны с надписью PULL.

Последний раз редактировалось Bayas; 26.04.2014 в 19:48.

26.04.2014, 19:57 #3

Видим крышку. Отсоединяем двухконтактную фишку (тоненькой отвёрткой отжимаем язычок и вытаскиваем разъем) Чтоб снять крышку, вынимаем резиновое овальное уплотнение, суём туда пальцы и двигая из стороны в сторону, сильно тянем вверх, помогая себе подковырнув отвёрткой ту сторону, которую тянем.

Перед нами крепление насоса.

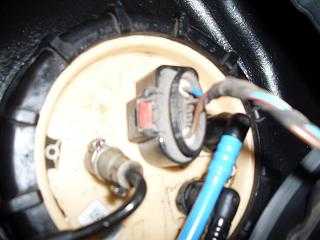

Чтобы вынуть разъём, красный язычок поднимаем вверх и снимаем сам разъём

Последний раз редактировалось Bayas; 26.04.2014 в 20:39.

26.04.2014, 20:29 #4

Теперь снимаем трубки. Нажатием на фишку с верху, утапливаем синий язычок у синей трубки и чёрный у чёрной трубки. На питание Вебасто (тонкая чёрная трубка) плоскогубцами и отвёрткой расцепляем зажим. Трубки убираем в сторону и начинаем откручивать чёрную крышку против часовой стрелки, помогая плоскогубцами упираясь в выступающее металлическое крепление. Идёт туго, резьба на конус.

Тянем насос предварительно сняв резиновое уплотнение

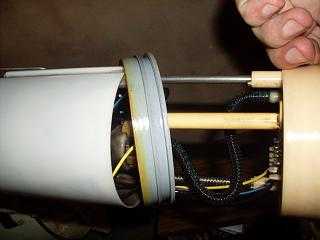

Осторожно вынимаем не цепляя приводом поплавка датчика уровня топлива

На сеточке фильтра была грязь, песок, но не видно на фотке.

26.04.2014, 20:50 #5

В баке чёрная соляра. Не знаю, сильно это плохо и надо ли что то чинить или нет, надеюсь знатоки подскажут. Я брал 40л бачёк и с использованием груши откачал топливо из бака, не досуха, самая нижняя часть около насоса и у трубки заливной горловины, поэтому всасывающую трубку груши лучше держать правее от круглого углубления из которого всас насоса питается.

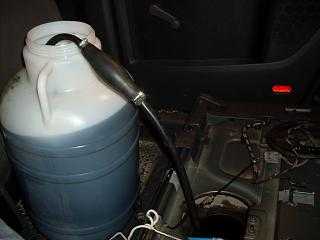

Остатки из бака в другую ёмкость и тряпкой впитывающей собираем насухо.

26.04.2014, 21:00 #6

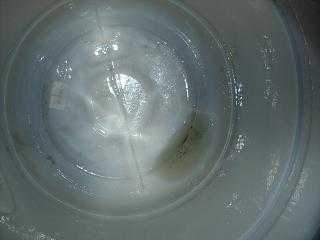

Рука лезет вполне нормально, пара, тройка тряпок, хорошенько протираем. Тряпки в пакет, чтоб не испачкать и не накапать солярой в салоне, когда вытаскиваем. Промываем хорошенько сеточку насоса сверху, я мыл прям в ёмкости с солярой, бултыхая и выливая обратно. После небольшого отстоя соляры в бочке, перекачиваем всё в бак, оставляя немного в бачке, потом откачиваем остатки в другую ёмкость и вот, что там осталось.

26.04.2014, 21:03 #7

Собираем в обратном порядке. Воды и большой грязи я не видел, но заглянув бак и проревизировав насос, я уже уверен в этом узле. Осталось поменять топливный фильтр. Времени заняло часа 3. Да, чуть не забыл, на крышке насоса стрелка вперёд, её на водительские сиденья направляем, остаётся она справа, но направление в перёд

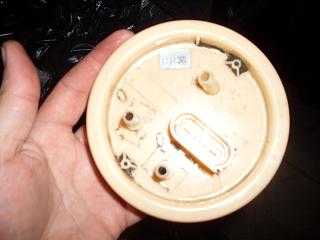

и крышку тоже стрелкой вперёд.

Всё. Последний раз редактировалось Bayas; 26.04.2014 в 21:16.

26.04.2014, 21:24 #8

Ну, в общем получается, что если работает, то и лезть, особого смысла нет. Спасибо за такой подробный отчет.

26.04.2014, 21:45 #9

Машинка у меня не давно. Как эксплуатировалась семь лет, известно только со слов бывшего владельца. А моё кредо, предупреждать ремонт, а не чинить по факту на пустынной дороге в степи, выслушивая впечатления от покупки моих пассажиров.

26.04.2014, 22:21 #10

Толковый отчет. Отдельное спасибо за фотографии. Чтобы ни говорили, а когда есть первопроходцы, да еще и с руками, это всегда полезно.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

• электробензонасос неспособен развивать требуемую производительность;
• вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
• напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
• протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

• Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
• Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
• Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Что делать

Следует сначала определить конкретную причину поломки. Из всего вышесказанного можно сделать вывод, что причин бывает достаточно много, поэтому работу придется проделать не маленькую, но она всем будет под силу. Задачей второй необходимости будет устранение неисправности. Начинать самостоятельную диагностику лучше с проверки питания. Затем проверяем диафрагму. Первое для электрических, а второе для механических.

На заметку!

Помимо всей конструкции бензонасоса важно не забыть про составляющие его детали, которые тоже обязательны к проверке. Есть много способов, как проверить топливный насос

Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса

Есть много способов, как проверить топливный насос. Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса.

Сам бензин попасть в машину не сможет, поэтому бензонасос – одна из главных деталей машины. Проводить его диагностику нужно постоянно, а не только когда уже поломка приведет к остановке автомобиля где-нибудь на трассе или что еще хуже в поле без проезжающих мимо машин. Следить за состоянием своего авто нужно точно так же, как и за своим здоровьем, если вы любитель машин. Желательно устраивать «поддерживающую терапию». Она будет актуальна для тех, кто хочет продлить жизнь насоса.

Старайтесь следить за качеством используемого топлива. Исключайте и предотвращайте попадание воды в бак автомобиля. Когда наступает время технического осмотра, то не поленитесь заменить топливные фильтры. Если заметили повреждение на топливном баке, демонтируйте топливный насос. Следите за своей машиной и чистите топливный бак. Передвигаться с почти пустым бензобаком не стоит.

Всем известно нахождение насоса в бензине, за счет которого он охлаждается, так вот если ездить с пустым баком, то он может нагреваться, а в дальнейшем и совсем сгорать. Все материалы, представленные выше, помогут починить топливный насос, или хотя бы понять причину поломки, если нет плюса или при других признаках.
