Как проверить аккумулятор нагрузочной вилкой

Проверка АКБ вилкой

Проверка производится в несколько этапов. На первом этапе измерительный инструмент используется в режиме обычного вольтметра. Перед тем, как проверить аккумулятор без нагрузочной вилки, его заряжают. Если он снят из автомобиля, находящегося на необогреваемой стоянке в зимнее время, дают ему полчаса «отогреться».

Измерение напряжения

Проверка аккумуляторной батареи без нагрузки

Вилкой в режиме «без нагрузки» контролируют следующие параметры:

1. Напряжение аккумулятора. Нормальным зарядом является уровень от 12,3 до 13,5 Вольт. Напряжение ниже 12 Вольт возможно при изношенном, недозаряженном либо разряженном аккумуляторе. Для выполнения дальнейших измерений АКБ необходимо подзарядить. Это лучше выполнять на специальном зарядном устройстве. При отсутствии такового можно выполнить зарядку на работающем двигателе. Контроль напряжения производится соединением щупа «без нагрузки» к плюсовой клемме. Минусовая клемма во время выполнения измерений должна быть подключена к соответствующему щупу. Перед выполнением работ клеммы следует зачистить. Если для измерения используется нагрузочная вилка с поэлементным контролем (каждой банки), последовательно производят измерения для каждого элемента. Затем показания напряжений складывают. Такими вилками можно легко определить неисправную банку, затем выполнить ее ремонт. Сейчас такие ремонты выполняют только для мощных АКБ для специальной и большегрузной техники.
2. Контроль работы генератора авто. Выполняется на заведенном двигателе. Считается, что генератор работает нормально, если напряжение на измерительном инструменте (без нагрузки) составляет от 13,4 до 14,5 Вольт. При напряжении менее 12 Вольт идет недозаряд (либо он отсутствует вообще), более 15 Вольт – перезаряд (это более опасно).

Проверка аккумуляторной батареи с нагрузкой

Последующий этап работ выполняют с подключенной нагрузкой. Инструмент подключают вторым щупом (обозначенным буквой «Н») к плюсовой клемме АКБ. Напряжение при нагрузке падает. Чем меньше заряд аккумулятора, тем меньшее значение будет показывать измерительный прибор. Для комплексного контроля состояния заряда аккумулятора используют специальные таблицы.

Пользоваться специальными таблицами не всегда удобно. Более конкретный результат дают следующие практические рекомендации. Если при подключении щупа с нагрузкой показания измерительного прибора будут ниже 9 Вольт, аккумулятор заряжен меньше критического уровня, его необходимо дозаряжать. Если после подзаряда картина не изменится, батарея имеет большой износ.

В случае, когда при кратковременном подключении в режиме «с нагрузкой» показания более 9 Вольт, батарея работоспособна. При этом после повторного измерения напряжения в режиме «без нагрузки» показания должны практически восстановиться до первоначального состояния. Это означает, что емкость АКБ не утеряна. Если показания будут сильно отличаться, значит, емкость устройства утеряна, возможно, имеет место сульфатация пластин.

Нагрузочная вилка — полезный измерительный инструмент в наборе автовладельца. Она позволяет вовремя обнаружить проблемы с аккумуляторной батареей, избежать неприятных ситуаций при запуске двигателя, эксплуатации автомобиля зимой.

Как проверить аккумулятор

Собственно тут все просто, процесс банален. Вилка создает нагрузку в 100 – 200 Ампер (редко видел до 250 А) на аккумулятор, то есть это такая имитация нагрузки стартера. Напряжение должно проседать до определенного значения, после окончания нагрузки оно должно восстановиться почти полностью.

Нагружают как обычно 5 – 6 секунд (обычно достаточно для запуска двигателя). И по показаниям можно сделать вывод держит нагрузку батарея или нет. Также современные вилки могут проверить замкнута банка или нет.

Показания во время 5 секундной нагрузки:

Показания вольтметра, В

Процент заряженности, %

> 10,2
100

9,6
75

9
50

8,4
25

(11 голосов, средний: 4,36 из 5)

Похожие новости

Какую клемму снимать с аккумулятора. При длительной стоянке, для.

Нужно ли откручивать пробки аккумулятора при зарядке. И как это .

Как сделать электролит. Для автомобильного аккумулятора своими р.

Часто возникает ситуация, при которой поворот ключа зажигания авто не дает никаких результатов, машина просто не заводится. Частой причиной такой ситуации является севшая аккумуляторная батарея, которая является главным элементом цепи электропитания транспорта.

Но, что делать, если аккумулятор был недавно приобретен, и не мог так быстро выйти из строя? Для проверки батареи и установления неисправности, на помощь придет специальное устройство, о нём и пойдёт речь. В данной статье мы расскажем вам, как пользоваться нагрузочной вилкой для аккумулятора .

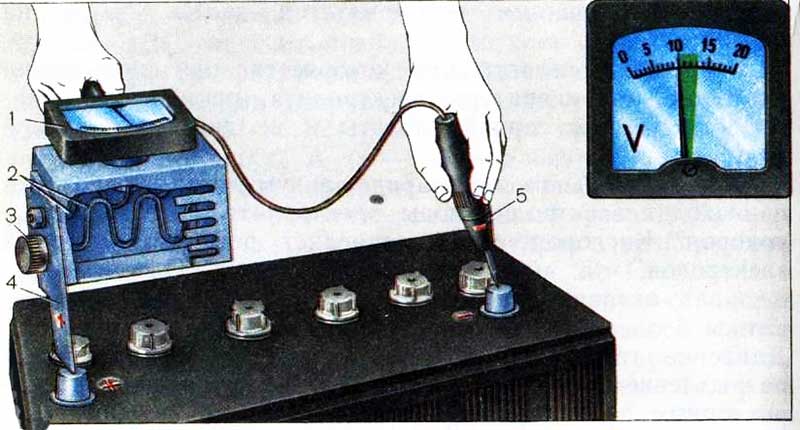

Устройство нагрузочной вилки

В устройстве аккумуляторной вилки нет ничего сложного.

Современный вид аккумуляторной вилки

Независимо от типа и конструкции в ее состав входят следующие элементы:

• Вольтметр с диапазоном измерений, соответствующим напряжению тестируемого аккумулятора.
• Малоомный резистор, обеспечивающий при подключении рабочий ток для устройства, питаемого от тестируемой батареи. Это может быть и самодельный резистор из нихромовой проволоки.
• Провода и зажимы для подключения нагрузки к выводам АКБ.
• В большинстве современных устройств устанавливается выключатель или кнопка для подключения нагрузки в работу.

Не совсем понятно, почему этому измерительному прибору присвоено название вилки. Возможно, это название произошло от того, что первые модели вместо зажимов и проводов имели выступающие контакты в виде «рогов». А вся конструкция по внешнему виду действительно напоминала вилку, которую «втыкали» в тестируемую батарею.

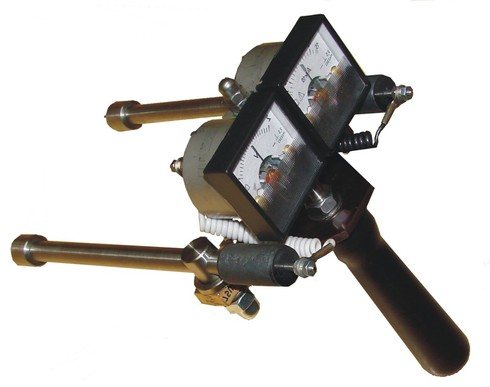

Один из старых видов нагрузочной вилки

Проверить заряд автомобильного аккумулятора мультиметром

Если плохо крутит стартер или машина не заводится, первым делом нужно проверить зарядку аккумулятора. Такая услуга есть в автосервисе, но для этого автомобиль придется везти на эвакуаторе. Если же есть под рукой тестер, можно проверить своими руками в домашних условиях.

Мультиметр — универсальный прибор. С помощью него измеряют ток утечки, напряжение АКБ. Ставим ручку регулятора на 20 Вольт постоянного напряжения и проводим измерение на исправность аккумулятора. Красный щуп на плюсовую клемму, черный щуп на минусовую. Показания должны быть от 12 вольт на незаведённой машине и до 14,7 вольт во время работы мотора. Зависит от марки автомобиля, а соответственно от генератора и общей схемы установленного оборудования. Проверка уровня заряда осуществляется через час после остановки мотора.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

• При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
• 12,3-12,6 В — 75%.
• 12,1-12,3 В — 50%.
• 11,8-12,1 В — 25%.
• 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Таблица.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Онлайн сервис подбора АКБ по марке автомобиля

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

• Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
• При 9,6 Вольта АКБ заряжена на 75%;
• 9,0 В — 50%;
• 8,4 В — 25%;
• Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Нагрузочная вилка для аккумулятора своими руками

Сегодня есть разные модели для проверки автомобильных АКБ. Однако если хочется сэкономить и помастерить, возможно собственноручно изготовить такую вилку. Сделанные кустарным методом изделия уступают по внешнему виду промышленным, но по функциональности – нет.

Вот как сделать нагрузочную вилку:

1. Берется спираль. Это может быть спираль от старой электроплиты, или иная. Заядлому автомобилисту стоит покопаться в гараже, наверняка что-нибудь да найдется. Или же, если там ничего такого нет, возможно, в доме есть ненужная техника, которую возможно разобрать по такому поводу.
2. Такую деталь сворачивают в несколько слоев, то есть проволочных жил. Делается это для того, чтобы добиться сопротивления в 0,1 – 0,15 Ом. В итоге получается этакий небольшой элемент сопротивления, но он должен быть грамотно соединен с другими деталями устройства, иначе будет бесполезен.
3. Теперь понадобится автомобильная лампочка на 21 Ватт (например, с поворотников). Также понадобится и аккумулятор до 15 Вольт. В результате получится самодельное сопротивление. Последнее либо закрепляют гайкой и винтом, либо припаивают. Добавляют мультиметр с диапазоном в 10 Ампер. Подойдет обычный вариант из магазина. Главное – быть уверенным в работоспособности прибора. От последнего зависит, получится ли собрать рабочую вилку, способную давать точные показания. А от этих показаний уже будет зависеть информированность владельца о состоянии АКБ и, возможно, безопасность на дороге.
4. Теперь собирают всю цепь. Подключение делают последовательное.
5. Закрепляют зажимы на клеммах автомобильного аккумулятора.

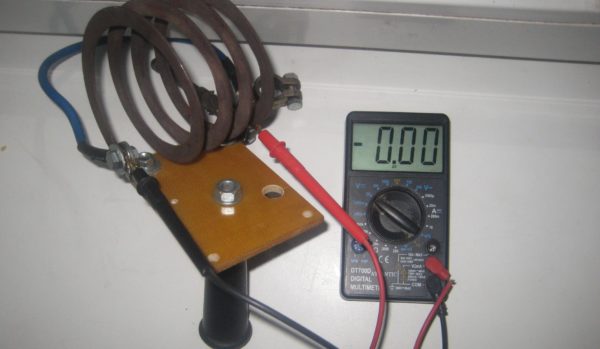

6. Смотрят на мультиметр, получают показания. Должно быть в районе 1,78 Ампер.
7. Мультиметр убирают.
8. Вновь включают всю цепь.
9. Замеряют напряжение на спирали. Должно быть около 197 милливольт.
10. Рассчитывают сопротивление, применяя закон Ома. Напряжение делят на силу тока, получают где-то 0,11 Ом (если цифры такие, как выше).
11. Теперь вилка подсоединяется к АКБ секунд на пять. Предварительно подключают мультиметр. Подается постоянный ток напряжением 20 Вольт.
12. Остается снять показания и сделать выводы.

Важно, чтобы все компоненты самодельного прибора были в исправном состоянии. Если хотя бы один из таковых окажется ненадлежащего качества, все измерения могут оказаться неточными

Так что либо нужно сделать вилку не хуже промышленной, либо купить таковую в магазине.

В заключение, стоит отметить, что проверка аккумулятора нагрузочной вилкой – дело несложное, но ответственное

Важно знать особенности применения и как проверить АКБ таким способом. На всякий случай, стоит ознакомиться и с тем, как изготовить такое устройство собственноручно

И тогда проблемы с батарей удастся вовремя заметить. А это иногда жизненно важно.

Инструкция проверки

Проверка аккумулятора нагрузочной вилкой может осуществляться в два этапа: без нагрузки и с подачей нагрузки на АКБ. Ниже я описал, как проверить аккумулятор нагрузочной вилкой двумя методами.

Без нагрузки

Данный способ заключается в проверке уровня заряда без включения сопротивления нагрузки. Перед проведением замера необходимо провести подготовительные работы. Они заключаются в том, что нужно полностью отключить аккумулятор от источника зарядки. Так нужно, чтобы после последней работы двигателя прошло не менее семи часов, то есть, аккумулятор не использовался последние семь часов и больше. Это два важных критерия, которые необходимо исполнять.

Далее я беру устройство без включения спиралей и подсоединяю его к испытуемому. Подключать нужно следующим образом: положительный выход нагрузочной вилки (кабель с клеммой) подсоединяем к положительному выходу аккумулятора. Затем металлическим штырем (он является отрицательным) прикасаемся к отрицательному выходу АКБ. Смотрим на табло вольтметра, на котором должно появиться значение, которое и охарактеризует положение заряда.

В зависимости от того, какие показания покажет вольтметр, можно судить о источнике питания для авто: заряжен он на сто процентов или его заряд составляет 0%. Если, судя по данным, заряд стопроцентный, можно приступать ко второму методу проверки, который заключается в подаче сопротивления нагрузки. Ниже приведена таблица с показателями.

Показания вольтметра, В	Уровень заряда аккумулятора, %
12,6–12,9	100
12,3-12,6	75
12,1-12,3	50
11,8-12,1	25
11,5-11,8

В принципе, на этом завершается первый метод проверки заряда без нагрузки. Можно приступать ко второму этапу.

С нагрузкой

Этот вариант обследования  применяется в тех случаях, когда заряд составляет 100 процентов (вольтметр должен показать значения в диапазоне 12,6-12,9). Первым делом нужно подключить нагрузку, следуя шагам, указанным в инструкции по эксплуатации. Для измерения заряда АКБ вторым этапом нужно выполнить все те же действия, которые применялись в способе без нагрузки. Важный аспект во втором способе – устройство должно работать не более пяти секунд после его подключения. Показания необходимо снимать именно на пятой секунде. При касании штыря к минусу батареи машины будут появляться искры. Ничего страшного в этом нет, так и должно быть.

Во втором случае вольтметр также покажет определенные значения. Если на его табло засветится цифра девять и больше, то это значит что аккумулятор исправный и заряжен полностью. В противном случае его нужно попытаться зарядить и провести контрольный замер еще раз. Если эта диагностика не поможет, это значит что батарея не рабочая и ее пора утилизировать.

Важно помнить, что частое использование такого метода может привести к ухудшению состояния источника питания автомобиля, так как происходит подача нагрузки на нее. Во время проведения данного типа измерения металлический штырь нагревается, причем довольно сильно

Так что во время эксплуатации измерительного прибора с целью избегания ожогов желательно не прикасаться руками к нему. Между измерениями желательно соблюдать небольшие паузы (3-5 минут), таким образом штырь будет немного остывать. Пробки на батарее автомобиля не должны заворачиваться во время тестирования.

Нагрузочный аппарат для проведения замеров заряда в аккумуляторе автомобиля можно не только приобрести в магазине, его также можно сделать самостоятельно. Ведь это действительно важный инструмент для каждого автолюбителя и он прост в эксплуатации. Хочется надеяться, что информация в данной статье будет полезной многим интересующимся

И важно помнить то, что при работе с нагрузочной вилкой следует соблюдать правила безопасности

Как проверить АКБ нагрузочной вилкой

После проведения подготовительных операций переходят к измерениям. Они проводятся в два этапа: без нагрузки и далее под нагрузкой. Результаты измерений записываются и далее сравниваются с поверочными таблицами. На основании таблиц и результатов измерений делается заключение о состоянии аккумуляторной батареи.

Без нагрузки

Минусовая клемма нагрузочной вилки закрепляется на минусовом выводе АКБ. Для выполнения измерений без нагрузки переключатель на нагрузочной вилке (если таковой имеется) переводится в положение «без нагрузки». Если переключатель на приборе отсутствует, тогда плюсовой контакт аккумулятора соединяется с щупом «+» прибора. Во время соединения сильного искрения наблюдаться не должно. Записываются показания измерительного прибора сразу после соединения, через 5 и 10 секунд. Они должны быть практически одинаковые. Результаты измерений сравниваются с табличными значениями.

Под нагрузкой

Минусовая клемма нагрузочной вилки закрепляется на минусовом выводе АКБ. Переключатель переводится в положение «под нагрузкой» либо положительная клемма АКБ соединяется со щупом «нагрузка». В момент соединения должно наблюдаться искрение, иногда сильное

Следует соблюдать меры предосторожности. Регистрируются результаты измерения сразу после подключения и через пять секунд. После 5 секунд соединения плюсовой щуп следует отсоединить во избежание его перегрева

Данные измерения сравниваются с поверочной таблицей

После 5 секунд соединения плюсовой щуп следует отсоединить во избежание его перегрева. Данные измерения сравниваются с поверочной таблицей.

Таблицы значений при проверке АКБ нагрузочной вилкой

Таблица значений при проверке АКБ без нагрузки:

Показания вольтметра без нагрузки, В	Уровень заряда аккумулятора, %
12,6-12,9	100
12,3-12,6	75
12,1-12,3	50
11,8-12,1	25
11,5-11,8

Например, если измеренное значение показало 12,8 Вольт, предварительно (именно предварительно!!!) можно сделать заключение, что уровень заряда АКБ соответствует около 100%. Случается, что показания прибора могут быть на уровне более 13,0 Вольт. Это может свидетельствовать о:

• большой погрешности измерения;
• нарушении электрохимических свойств, сульфатации пластин АКБ;
• значительном износе аккумулятора;
• неправильной работе генератора автомобиля.

Более полная картина о состоянии аккумуляторной батареи складывается на основании таблицы значений под нагрузкой:

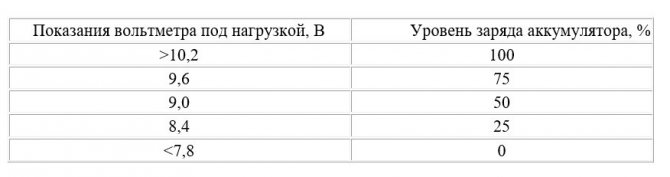

Показания вольтметра под нагрузкой, В	Уровень заряда аккумулятора, %
>10,2	100
9,6	75
9,0	50
8,4	25
<7,8

Если под нагрузкой напряжение на аккумуляторной батарее менее 7,5 Вольт, такой АКБ не может обеспечить стабильный запуск двигателя автомобиля, его следует заменить.

Некоторые нагрузочные вилки предусматривают переключение режимов нагрузки, соответствующее различным емкостям аккумуляторной батареи, например, 100 А и 200 А. Рекомендуется АКБ емкостью до 120 А*ч контролировать на нижнем пределе тока, более – на верхнем пределе. Соответственно, к прибору должны прилагаться поверочные таблицы для двух пределов измерений.

Орион НВ-03

С помощью данного устройства можно определить степень заряженности и исправность 12-ти вольтовых АКБ, а также проверить генератор и оборудование бортовой сети.

Конструктивно устройство выполнено аналогично предыдущей модели, за исключением цифрового вольтметра (жидкокристаллического дисплея).

При хранении устройство находится в «спящем режиме». Чтобы вывести его из спячки, можно нажать на кнопку «Режим» или «Выбор» на лицевой панели или прикоснуться щупом к любому токоотводу аккумулятора.

Устройство имеет несколько основных режимов:

• — обычный вольтметр;
• — измерение напряжения АКБ с нагрузкой;
• — режим просмотра результатов предыдущих измерений («ЛОГ»);
• — сохранение результатов проведенных измерений;
• — просмотр сохраненных результатов;
• — измерение ёмкости батарей;
• — режим установки временного предела замеров.

Особенности конструкции

В отличие от предыдущих моделей применяется цифровой вольтметр.

Добавлена возможность определения степени заряда АКБ и возможность устанавливать время измерения.

Органы управления:

• Цифровой жидкокристаллический дисплей.
• Кнопка  . С помощью этой кнопки осуществляется навигация между режимами и выход из режимов установки.
• Кнопка — переход от названия режима к числовым величинам измерений, изменение числовых величин в режимах установок.

Порядок применения нагрузочной вилки в качестве измерителя напряжения (вольтметра)

Нажатием кнопки выбираем режим  .

Чтобы отключить нагрузочные спирали, необходимо открутить обе гайки справа и слева от щупа.

— подсоединить «крокодил» к массе автомобиля или к минусовому токоотводу аккумуляторной батареи.

— измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.

Тестирование аккумуляторной батареи

Для начала необходимо измерить напряжение разомкнутой цепи. Для этого подсоединяем черный зажим — «крокодил» к минусовой клемме батареи.

Откручиваем обе гайки (отключаем нагрузку) и накалываем щуп на плюсовую клемму АКБ. Фиксируем показания цифрового вольтметра.

Затем тестируем аккумулятор под нагрузкой.

Если тестируемый аккумулятор имеет ёмкость до 100 А/ч, то закручиваем одну гайку (подключаем одну спираль нагрузки).

Если аккумулятор от грузового автомобиля (ёмкость выше 100 А/ч), то закручиванием второй гайки подключаем еще одну спираль.

Измеряем напряжение аккумулятора под нагрузкой. Накалываем щуп на плюсовую клемму аккумулятора.

Измерение начинается автоматически. В конце измерения раздастся звуковой сигнал .

Режим просмотра результатов предыдущих измерений

При выборе данного режима можно просмотреть результаты проведенных измерений, для чего необходимо нажать кнопку и выбрать режим .

На дисплее отобразится числовое значение измерения  .

Чтобы сохранить результаты проведенных измерений, необходимо нажать кнопку и выбрать .

Длительно нажимаем кнопку . На дисплее кратковременно появится значок .

Значения будут сохранены.

Определение ёмкости аккумуляторной батареи

С помощью кнопки   выбираем режим «Заряд». На дисплее высвечивается .

Через 3-5 секунд отобразится цифровое значение степени заряженности батареи (в процентах).

Как установить время измерения

Чтобы войти в режим установки времени, необходимо одновременно нажать кнопки   и . На дисплее высветится  , а затем числовое значение. С помощью кнопки   устанавливаем необходимое значение в секундах от 1 до 9.

Для тестирования АКБ ёмкостью до 100 А/ч устанавливают значение 5, а для автомобильных грузовых батарей устанавливают 9.

Чтобы прибор запомнил ваши действия, необходимо нажать кнопку «Режим».

Для получения более подробной информации читайте инструкцию.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

• При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
• 12,3-12,6 В — 75%.
• 12,1-12,3 В — 50%.
• 11,8-12,1 В — 25%.
• 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Таблица.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

• Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
• При 9,6 Вольта АКБ заряжена на 75%;
• 9,0 В — 50%;
• 8,4 В — 25%;
• Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заряжать аккумулятор в домашних условиях

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Нагрузочная вилка своими руками

Простой при изготовлении, и недорогой прибор будет полезным в гараже любого автолюбителя. С помощью данного аппарата станет возможным проводить постоянную диагностику источника питания, а также генератора. При отсутствии необходимой суммы для приобретения нагрузочной вилки ее можно сделать своими руками.

Используемый материал

При изготовлении вилки могут понадобиться следующие материалы:

• для измерения напряжения понадобится вольтметр, если используем аналоговый, то он должен иметь предел замера до 20 В;
• изолированные провода толщиной до 6 мм, рассчитываются на высокие значения тока;
• на окончании проводов следует использовать специальные мощные зажимы из хромированной стали;
• каркас из негорящих материалов;
• держатель из прорезиненной стали.

Схемы

Нагрузочная вилка с одной спиралью:

Нагрузочная вилка с двумя спиралями:

где R- сопротивление в виде спиралей или набора резисторов;

S- выключатели или переключатели;

V- прибор вольтметр.

При измерении аккумулятора емкостью до 100 Ач необходимо использовать одно сопротивление, при проверке батареи внутренней емкостью выше 100 Ач применяют два и более сопротивлений.

Инструкция как сделать нагрузочную вилку для проверки аккумулятора

При изготовлении одним из распространенных способов необходимо следовать следующей инструкции:

• Перед тем как проводить измерительные манипуляции необходимо обеспечить доступ к клеммам аккумулятора. Затем снимаются показания при помощи вольтметра в режиме без нагрузки.
• Чтобы определить необходимое сопротивление следует обратиться к паспортным характеристикам, по ним узнаем номинальные значения напряжения и электрического тока. По формуле:

R= U/I,

где R- сопротивление добавочное, U- напряжение, I- сила тока под нагрузкой.

• На следующем этапе необходимо подключить добавочное сопротивление. Значение должно быть немного больше, чем внутреннее сопротивление в одной из банок аккумулятора.
• Щупы от вольтметра соединяем с окончанием проводов со специальными зажимными клеммами.
• Все аппараты и коммутационные элементы размещают на пластине из текстолита и надежно закрепляют. Данный материал является негорючим и считается надежным изолятором. В некоторых случаях используется керамическое основание.
• Самым последним этапом устанавливаем на каркас ручку с резиной. Резина применяется в качестве изоляционного материала.

Для самого простого способа необходимо сделать следующее:

• Следует использовать кнопку включения массы от старого автомобиля.
• Подобрать два добавочных сопротивления от старых вентиляторов.
• Соединить все коммутирующие элементы.

Блок сопротивления, применяемый в таком случае, имеет внутреннюю защиту в качестве которой выступают встроенные предохранители, срабатывают при резком повышении внутренней температуры.

Описанные выше конструкции простейших приборов для проверки источников питания под нагрузкой довольно просты. В процессе усовершенствования возможно установка на одном каркасе амперметра и секундомера.

Виды нагрузочных вилок

К наиболее распространенным нагрузочным вилкам относят:

• ВН-1;
• НВ-01;

Особенности ВН-1

Нагрузочная вилка разработана для тестирования аккумуляторных батарей с выходной мощностью 12Вольт и максимальной емкостью до 190 Ампер*часов. Основные характеристики устройства:

• Рабочие температуры – от нуля до 35 градусов по Цельсию;
• Диапазон мощности – 0-15 Вольт;
• Уровень сопротивления спирали для присоединения к батарее – 0.1 Ом с погрешностью в 10%;
• Возможность кратковременной работы в режиме нагрузки с продолжительностью в 5 секунд и перерывом в четверть минуты.

Данная модель нагрузочной вилки считается устаревшей и не очень распространена. На замену данного устройства пришла НВ-01.

Инструмент ВН-1

Нагрузочная вилка НВ-01

Данный инструмент отличается большей точностью измерений и всеми характеристиками на более высоком уровне. Приобрести можно практически в любом магазине, специализирующемся на реализации товаров для автомобилистов. Рабочие характеристики данной вилки:

• Погрешность при измерении не превышает 2.5%;
• Работа измеряющего прибора осуществляется в диапазоне от нуля до 15 Вольт;
• Максимальный уровень нагрузки электрического тока для аккумуляторов с предельной емкостью от 15 до 100 Ампер*часов равняется 100А, для накопительных элементов емкостью от 100 до 190 А*ч – 200 Ампер;
• Рабочие температуры, при которых допустимо использовать, – от -30 до 60 градусов по Цельсию;
• Разлет в максимальном сопротивлении спирали 0.1 Ома + погрешность в 5%.

Нагрузочная вилка НВ-02

Прибор предназначен для работы и тестирования аккумуляторных батарей с повышенной емкостью. Применять можно с накопительными элементами емкостью от 15 до 240 Ампер*часов при выходной мощности в 12 Вольт. Параметры устройства во многом повторяют НВ-01. Различия составляют большая максимальная емкость и более узкий диапазон температур, от -20 до 60 градусов по Цельсию. Таким образом, устройство предназначено для диагностики на грузовом и строительном транспорте.

Особенности НВ-03

Данный прибор является дальнейшим усовершенствованием НВ-02. В отличие от своих аналогов, эта нагрузочная вилка оснащена цифровым дисплеем, отображающим напряжение на выходе. У более ранних моделей показатели вольтметра определялись при помощи стрелочки и шкалы измерений. Технические характеристики НВ-03 следующие:

• Максимальная погрешность достигает 0.5%;
• Устройство может работать с аккумуляторными батареями мощностью от 0 до 16 Вольт;
• Устройство имеет встроенное цифровое табло, с отображением значений напряжения на выходе;
• Присутствует несколько режимов работы с возможностью переключаться между ними при помощи кнопок.

НВ-04

Модель представляет собой универсальное устройство для тестирования АКБ с большей нагрузкой. Главным преимуществом данного инструмента является универсальность. Возможно провести тестирование практически всех аккумуляторов, представленных на рынке. Также при помощи НВ-04 тестируют отдельные части аккумуляторной батареи под напряжением в 2 Вольта.

Технические параметры устройства:

• Возможность проводить высокоточные измерения с погрешностью, не превышающей 0.5%;
• Максимальная мощность работы измерительного прибора – от 0 до 32 Вольт;
• Максимальные токи нагрузки при 12В – до 50 Ампер, при 24 В и 2В – до 100 Ампер;
• Уровень сопротивления спирали для присоединения к частям аккумулятора – 0.01-0.02 Ом, по 24 вольтовой линии – 0.2 Ом;
• Устройство можно применять в широком диапазоне температур – от -20 до 60 градусов по Цельсию.

Главное преимущество данного инструмента заключается в том, что возможно с повышенной точностью проверить емкость и работоспособность как целой батареи, так и отдельных элементов. При подключении спирали время замера составляет 10 секунд, что быстрее практически всех аналогов. К тому же оснащение цифровым дисплеем и наличие кнопок для управления делают данную батарею одной из лучших в эксплуатации.

НВ-04
