Как правильно обжимать наконечники для проводов

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по src=»https://domikelectrica.ru/wp-content/uploads/2017/03/raspol.jpg» class=»aligncenter» width=»372″ height=»193″

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Способы опрессовки

Известны эффективные методы обжатия провода, для реализации которых потребуется простейший слесарный инструмент, имеющийся в хозяйстве большинства пользователей.

Возможные варианты решения проблемы приводятся ниже:

Использование для запрессовки фирменного кернера (фото ниже).

• Лужение и последующая запайка контактного соединения газовой горелкой.
• Опрессовка с помощью винта и обжима в тисках.

Рассмотрим каждый из этих подходов более подробно.

Кернер с молотком

Запрессовка посредством кернера – самый простой и быстрый способ решения проблемы, не требующий чрезмерных усилий. Для его реализации потребуются кернер, тиски и обыкновенный молоток.

Прядок опрессовки выглядит следующим образом:

• Сначала очищенная от изоляции часть провода вставляется в наконечник.
• Затем конструкция кладется на массивную и жесткую подкладку – поверхность наковальни, тисков или широкую плоскость кувалды.

• После этого посредством кернера делаются последовательные углубления на одной из сторон гильзы с одновременным ее расплющиванием.
• Керны делаются с шагом порядка 2-3 мм, а при ударах стараются не пробить гильзу.
• Затем наконечник переворачивается и обрабатывается с обратной стороны.

Дополнительная информация : Количество и глубина сделанных набивок зависят от длины и рабочего диаметра наконечника.

В заключение обработанное место обматывается изолентой.

Соединение пайкой

Этот способ особо интересен тем, кто постоянно занимается припоями и имеет в хозяйстве газовую горелку. И хотя он не подходит под категорию «обжатие» – тем не менее с его помощью проблема решается достаточно быстро.

Для его реализации нужно проделать следующие операции:

• Сначала провод и внутренняя часть наконечника тщательно облуживаются, после чего у его лопатки просверливается небольшое отверстие.
• Далее зачищенный конец проводника заводится внутрь, а сам наконечник обматывается стеклолентой.
• После этого он прогревается пламенем горелки, а в расположенное сверху отверстие заливается оловянный расплав.

При прогреве олово растекается и заполняет пустоты. Намотанная ранее лента из стекловолокна препятствует его вытеканию.

Опрессовка в тисках с помощью винтов

Для решения проблемы с обжатием существует еще один способ. Согласно ему берутся два длинных винта подходящего диаметра, по длине полностью перекрывающих прессуемую часть гильзы (фото ниже).

После сжатия всей этой конструкции в тисках провод надежно спрессовывается по контуру винтов. После этого остается обмотать место соединения изолентой и использовать наконечник по назначению.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

ГОСТ

Для самих кримперов ГОСТ не разработан, при этом буквально все типы наконечников, с которыми работает данный инструмент, стандартизированы.

Это значит, что матрицы кримперов также изготавливают в соответствие со стандартами наконечников.

Так наиболее «ходовыми» считаются следующие ГОСТы:

• Для кабельных наконечников это ГОСТ 23981-80 и 9581-80;
• Для кабельных гильз это ГОСТ 23469.0-81, 23469.2-79 и 23469.3-79;
• Для кабельных штифтовых наконечников это ГОСТ 23598-79 и 22002.5-76;
• Для кабельных кольцевых наконечников разработан ГОСТ 9688-82.

Как соединить клемму и провод при помощи кримпера

В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);

надеть на шнур небольшой кусок термоизоляционной оплетки; после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).
выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника; расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается); прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой; после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

• Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

• Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

• И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

• тонкостенных наконечников многожильных проводов;
• толстостенных коннекторов многожильных проводов;
• гильз кабеля большого сечения;
• гильз последовательного соединения проводов;
• разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Пресс клещи КВТ

Тонкостенные коннекторы подразделяются на три вида:

1. НШВИ;
2. Ножны;
3. Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ

НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

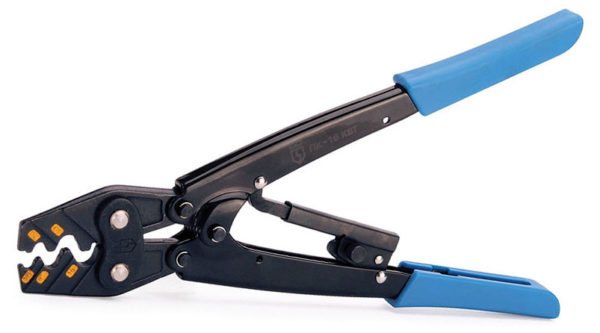

Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

• провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
• жилы заводят во втулку с обеих сторон;
• обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

• провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
• витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
• проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
• кримпером охватывают пластиковый разъём;
• в корпус RJ-45 вставляют группу жил до упора;
• сжимая клещами пластик, провода запрессовывают в разъём.

Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

• бело-оранжевый;
• оранжевый;
• зелёно-белый;
• синий;
• сине-белый;
• зелёный;
• бело-коричневый;
• коричневый.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
2. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
3. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
4. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

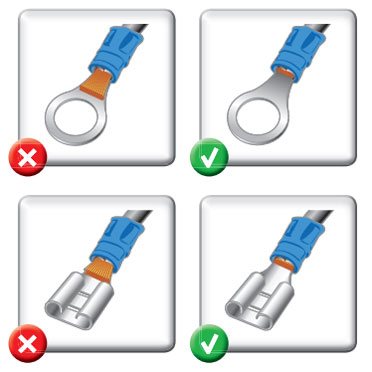

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

СИЗ

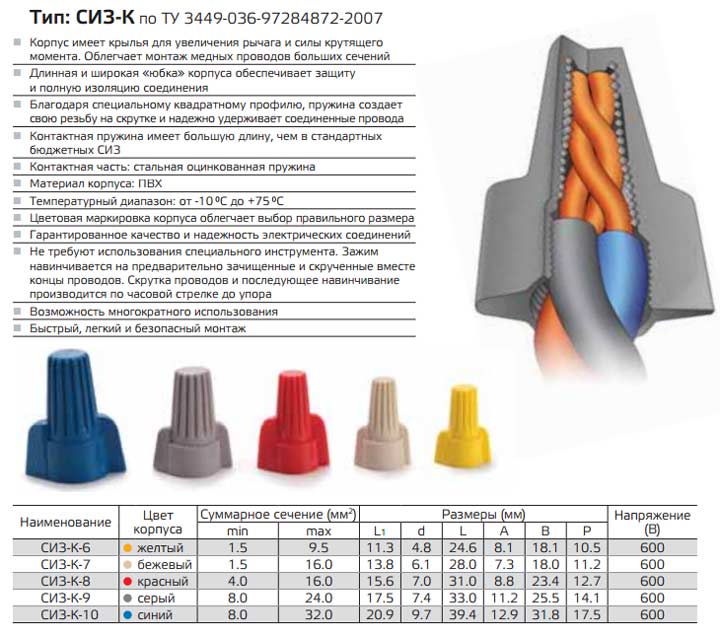

Начнем с соединения типа СИЗ. Расшифровывается он как:

Соединительный

Изолирующий

Зажим

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
