Как зарядить конденсатор для сабвуфера самостоятельно

Как подключить сабвуфер

Нагрузкой для усилителя является акустическая система. Дальнейшие действия заключаются в подсоединении проводов от выходов линейного уровня головного устройства.
Активный стоит в раза дороже, чем пассивный.
Усилителей работающих мостом в 2 Ома очень мало на нашей планете, а людей портящих усилители очень много, кто так соединяет это насилие усилителя и потеря в качестве звука в лучшем случае, в худшем выход из строя аппарата.
Выглядеть он может очень красиво

Динамики для сабвуфера Перед тем как подключить колонки и сабвуфер к усилителю, важно выбрать динамики. C вопросами разобрался, ребята под никами IvanStav и siam4eg ответили доступно и информативно

Силовой кабель должен быть соответствующей длины и сечения.
Еще хуже если усилитель не тянет саб на клипе перегрузке когда усилитель фактически вместо чистого синусоидального сигнала на выход выдает прямоугольные импульсы тем самым разогревает звуковую катушку и «тупо» палит ее имейте это ввиду, все должно быть в меру, просто не перегружайте технику и будет гуд! В некоторых местах проводку нужно дополнительно защитить изолентой. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Можно взять кабель с чуть большим сечением.

Схемы подключения

Диапазон частот в автомобильном усилителе должен быть не менее 20 Гц — 20 КГц. Подключения на задней панели усилителя Последним в данном процессе осуществляется подключение к динамикам

Перед началом работ обратите внимание на несколько моментов: Корпус сабвуфера и сам усилитель — габаритные устройства. Подключают данное устройство на клеммы питания усилителя, максимально короткими проводками

Надо продумать, где их разместить. Главное требование к силовому проводу заключается в его сечении, то есть толщине медной жилы.
Подключение сабвуфера с двумя катушками к усилителю

Возможные проблемы и их устранение

Производители, предлагающие покупателем практичную и функциональную технику, продумали простое использование и понятное меню для удобства всех пользователей. При этом во время подключения устройств можно столкнуться с некоторыми проблемами. Рассмотрим самые распространенные неполадки и их устранение.

Телевизор не видит внешний накопитель

Если ТВ-приемник перестал видеть флешку или другой USB-носитель после форматирования, проблема заключается в неподходящей файловой системе. При форматировании операционная система на компьютере предлагает юзеру два варианта – NTFS или FAT. Используемое оборудование может попросту не поддерживать выбранный формат.

Информацию о том, какой именно вариант вам нужен, можно найти в инструкции по эксплуатации. Стоит отметить, что система FAT32 имеет строгие ограничения относительно размеров записанных файлов. У системы NTFS ограничений нет. Если вы используете флешку впервые, возможно, вам попался неисправный гаджет. Проверьте носитель памяти на другом устройстве, чтобы понять, в чем заключается неисправность.

Следующая причина, из-за которой телевизор может не видеть флешку – чрезмерная емкость. У каждого ТВ-приемника есть ограничения по размерам памяти подключаемого носителя, особенно если вы имеете дело со старой моделью. Если носитель на 64 Гигабайта не видно на вашем телевизоре, выберите гаджет с уменьшенным объемом памяти и попробуйте еще раз.

Как отмечают специалисты, проблемы могут возникнуть, если телевизионный приемник имеет сервисный USB интерфейс. Встречается он очень редко, однако его наличие рекомендуется проверить. Производители обозначают его при помощи маркировки Service only.

Также нельзя исключать, что порт не работает из-за повреждений. Возможно, контактная площадка загрязнена или окислилась. Рекомендуется обратиться в сервисный центр, чтобы специалист безопасно решил неисправность. В некоторых случаях понадобится перепайка поврежденных участков.

Приемник ТВ сигнала не видит файлы на носителе

Вторая распространенная проблема, с которой сталкиваются при подключении USB-накопителей – оборудование не поддерживает определенный формат. Также при попытке прочесть файлы в неподходящем формате могут возникнуть следующие проблемы.

Техника не воспроизводит звук при просмотре фильма и другого видеоматериала или наоборот (есть звук, но нет изображения).

Необходимый файл видно в списке файлов, он не открывается или воспроизводится перевернуто. Развернуть видео можно прямо во время просмотра, если эта функция есть в используемом проигрывателе.

Если вы хотите открыть презентацию на экране телевизора, но оборудование не видит необходимый файл, его нужно заново сохранить в нужном формате. Выберите нужные параметры при сохранении презентации.

Чтобы изменить формат файла, нужно использовать специальное программное обеспечение (конвертер). Скачать его можно с интернета совершенно бесплатно. Самые широко используемые программы: Format Factory, Freemake Video Converter, Any Video Converter. Благодаря простому и русскоязычному меню использовать софт очень просто. Работа выполняется следующим образом.

Запустите на компьютере конвертер.

Выберите файл, который нужно конвертировать.

Определитесь с нужным форматом и запустите процесс.

Дождитесь, когда программа выполнит работу.

После завершения скиньте новый файл на флешку и повторите попытку запуска.

Куда подключать провода на усилителе, магнитоле или сабе

С тыльной стороны магнитолы или усилителя есть обычно два отдельных порта – для подключения силовой части и акустики. Там могут быть разной формы разъёмы. Клеммы под болтовое соединение более надёжны в них провода притягиваются болтами с надетыми на них контактными площадками. Их надо периодически подтягивать, чтобы они не расшатались от тряски.

Пример подключения к усилителю. К магнитоле тоже самое

Кабель от аккумулятора садим на клемму, которая подписана +12 В. Минус — на GND или «–». В силовом блоке есть ещё одна клемма – RMT или может быть ещё подписана как REM. Это вход для подключения управляющего кабеля. Он служит для одновременного включения усилителя и магнитолы.

Подключение силовых проводов к активному сабвуферу

Для подключения силовых кабелей на сабвуфере есть аналогичный разъём. На фото слева он внизу. Есть тот же вход, подписанный +12 V. Сюда подключаем кабель от аккумулятора. На гнездо GND – минус от корпуса, а REM – для подключения управления. Как видите, питание на всех активных частях системы (магнитоле, усилителе и сабвуфере) подключается аналогично.

Обзор конденсаторов на закуску

Бракс IPC

Какой конденсатор нужен для сабвуфера

Конденсатор стоимостью 300 американских долларов. Название модели IPC расшифровывается, как «разумный силовой конденсатор».Отличается следующими особенностями:

• Пользователь найдет в этой модели роскошный, великолепно отделанный, четко продуманный прибор, обладающий самыми высокими электрическими характеристиками;
• Длина корпуса конденсатора 280 мм, а диаметр – 75 мм;
• Принцип работы основан на автоматике, которая обеспечит зарядку нормированным током и защитит акустику от перенапряжения;
• Конденсатор Бракс срабатывает на отметке 17,5 В, при неправильном подключении, автоматическом включении в силовую сеть и ее отключении;
• Обеспечивает непрерывную индикацию напряжения на выводах усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер);
• Конденсатор выполнен в стильном, красивом корпусе с прозрачной головой, в центре которой высвечивается 3-зарядный цифровой индикатор. Этот индикатор приходит активизируется, как только прочувствует малейшую пульсацию напряжения на усилителе и показывает напряжение до 0,1 В;
• Показания конденсатора не осуществляются непрерывным миганием, как на некоторых дешевых моделях, а усредняются с постоянной времени около 1,5 с;
• За быстрые флуктуации в ответе другой индикатор, работающий на 2-х светодиодах. Если мигает один из них или два сразу, то это свидетельствует о кратковременных пульсациях напряжения;
• Есть еще и третий индикатор, называемый CPS. Он нужен для того, чтобы сообщать об опасности: если светится красным – перепутана полярность, если желтым – сработала защита от перенапряжения.

Одним словом, это шикарный прибор, купить который советуем всем. Кроме чисто интеллектуальных возможностей, этот конденсатор практически не имеет внутреннего сопротивления и оно проходит рекордно низко.

Поуэр Ампер SPV 100D

Отличный электронный конденсатор с заявленными характеристиками внутреннего сопротивления. Примерная цена прибора – 250 долларов.Отличается следующими особенностями:

• Заявленные характеристики внутреннего сопротивления: 1,8 мОм/120 Гц и 1 мОм/20 кГц;
• Преимущества этого конденсатора в полной мере проявятся в связке с высококлассным усилителем (где источники питания, как правило, работают на повышенной частоте);
• Головная часть прибора начинена электроникой, за счет чего обеспечивается плавная зарядка за 10 с;
• О том, что идет зарядка, можно узнать по миганию индикаторов;
• Если напряжение в сети переходит границу значения в 15,5 В, срабатывает сразу же защита. Если же напряжение понижается (11 В), конденсатор отключается и погружается в спячку.

График работы конденсатора Поуэр Ампер

Сигнат ECC1

Автомобильный конденсатор за 230 долларов. На редкость компактен, несмотря на свои рекордные показатели.Особенности:

• Выполнена модель в традиционном корпусе темно-синего цвета, с диаметром 70 мм (обычный размер конденсаторов других моделей – 75 мм);
• На верхушке или головке прибора, как это принято видеть на высококлассных конденсаторах, размещена электроника. Она в состоянии обеспечить полностью автоматизированную процедуру зарядки всего за 1 минуту. Речь идет о токе в 500 мА;
• Узнать о процессе зарядки можно по светодиодам, которые загораются. Их целых 5 различного цвета, от красного до зеленого и они светятся поочередно. Следует знать, что когда загорается последний пятый индикатор, то это говорит о полной зарядке конденсатора.

Какой нужен конденсатор для сабвуфера

• Флуктуацию напряжения контролируют те же светодиоды, которые следят за зарядкой прибора. При колебаниях напряжения они поочередно гаснут;
• Есть еще два отдельных светодиода. Один из них предназначен для того, чтобы сообщать, произошло ли подключение к цепи питания, а другой – реагирует при ошибке в подключении полярности.

• Сигнат ECC1 сконструирован так, что за работой прибора можно наблюдать с двух позиций: либо через прозрачную стенку либо сверху, где есть полупрозрачные окна;
• Статистическая емкость устройства – 1,07 фарад.

Рекомендуем. Вполне приличный конденсатор и цена не слишком высокая.

Какой конденсатор нужен сабвуферу

Установка конденсатора осуществляется легко своими руками и звать на помощь специалиста будет лишним. Достаточно просмотреть видео и изучить несколько фото. И конечно же, под рукой должна быть пошаговая инструкция.

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:

• Специальная коробочка, на которую подаётся сигнал и далее передается напрямую к пищалкам.
• Конденсатор смонтирован на проводе.
• Конденсатор встроен непосредственно в сам твитер.

Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.

Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.

Обратите внимание! Чем выше частота сигнала, подаваемого на твитер, тем большей детализации звука можно добиться. При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц

При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.

Подключение

Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера.

Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.

Схема подключения к свободному каналу на магнитоле

Не всегда в машине установлены или подключены все 4 динамика. В этом случае можно подключить пассивный сабвуфер к свободному каналу на магнитоле. Плюсовой выход подаёте на аналогичный вход на колонке, минусовой — на минус.

Подключение пассивного саба к магнитоле

Если устанавливаете динамик в самодельный корпус, то в этом случае для разделения воспроизводимых частот лучше поставить перед сабом НЧ-фильтр. Он может быть LC, RC или RLC.

Низкочастотный фильтр

При подключении к усилителю никакие дополнительные фильтры не нужны. Сам усилитель разделяет частоты. Так что подключать саб надо только на НЧ выходы.

Заводской саб уже имеет предустановленный фильтр. В самостоятельно изготовленный его нужно сделать самому. Есть формулы расчёта фильтра, они достаточно сложны. Для LC фильтра индуктивность — L = R / (2π × Fc), где Fс — частота среза и ёмкости C = 1 / ((2π × Fc)2 L).

Есть несколько готовых решений. Для динамика в 4 Ома и частоты среза 220 Гц, ёмкость конденсатора будет  255 мкФ, а индуктивность 4 мГ. Для колонки 8 Ом и срезом 250 Гц, С=112 мкФ и 7,2 мГн.

Что такое автомобильный конденсатор и зачем он нужен?

Под автомобильным конденсатором сегодня принято понимать электролитический конденсатор, подключенный к автомобильному усилителю звука (или непосредственно к магнитоле) параллельно питающим проводам. Но зачем он нужен?

Для защиты от сетевых помех конденсаторы используются часто.

1. Фильтрация помех питающей сети. Конденсаторы в качестве простейшего, но, в то же время, довольно эффективного фильтра помех питающей сети используются давно – их наверняка замечал каждый, кому случалось заглядывать внутрь электронных устройств. Конденсатор заряжается напряжением питающей сети и при резком падении напряжения возмещает просадку, возвращая в сеть накопленный заряд. Обычно качественные автомобильные усилители имеют собственную защиту от просадок напряжения, но если вы слышите из динамиков посторонние звуки при включении элементов автоэлектрики (вентилятора, дворников, фар и пр.), конденсатор может помочь. И еще – вне зависимости от того, где в автомобильной сети установлен конденсатор, он будет поддерживать напряжение всей сети, а не только усилителя. Поэтому, если при работе аудиосистемы у вас мерцают фары, то после установки конденсатора мерцать они перестанут (будут гореть вполнакала). Другое дело, что сильные (до мерцания фар) просадки при работе аудиосистемы явно сигнализируют о нехватке мощности генератора и АКБ. Эту проблему установка конденсатора не решит – он является не источником, а потребителем энергии, и в случае нехватки питания проблему скорее усугубит.

2. Поддержка питания магнитолы при пиковых нагрузках, например, при проигрывании басов. Здесь возможны два варианта:

2.1. На аудиосистему приходит недостаточно мощности. Причины могут быть разные: севшая батарея, слабый генератор, провода питания недостаточной толщины и пр.

Как это выглядит в теории.

В этом случае при установке конденсатора (вплотную к усилителю), теоретически, можно получить некоторый прирост громкости звука без искажений – при условии, что чрезмерные нагрузки будут кратковременны (не более долей секунд) и перемежаться не меньшими по продолжительности периодами уменьшенной нагрузки (чтобы конденсатор мог восстановить заряд).

И как чаще всего бывает на практике.

Но реальная музыка таким требованиям соответствовать не может – басы в композициях редко звучат меньше нескольких секунд. Поэтому практически никакого заметного эффекта не будет – вряд ли можно назвать улучшением качества звука то, что динамик начнет хрипеть на треть секунды позже обычного.

2.2. Мощности достаточно, но аккумулятор не успевает «отдать» требуемый ток. Как известно, при появлении потребителя, ток разряда АКБ устанавливается не мгновенно; и время его установки зависит от характеристик аккумулятора — в первую очередь от внутреннего сопротивления (если точнее, то от реактивной составляющей внутреннего сопротивления). И если внутреннее сопротивление АКБ велико, то при резком возрастании нагрузки требуемый ток она даст с некоторой задержкой, небольшой, но искажения звука в этот момент уже могут быть заметны.

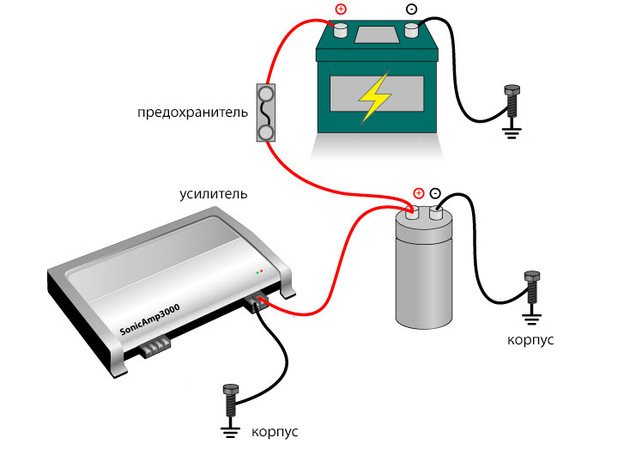

Схема подключения конденсатора к цепи питания усилителя.

Действительно, в этом случае установка конденсатора может оказаться приемлемой альтернативой замене аккумулятора. Полностью проблему это не решит, но фронты басов, к примеру, может сгладить.

В последнее время на полках автомагазинов появились «конденсаторы», отличающиеся огромной (до сотен и даже тысяч Фарад) емкостью, но при этом имеющие скромные размеры и весьма привлекательную цену. Это не конденсаторы, это – ионисторы. Смысла в их подключении к усилителю немного – да, они имеют заявленную емкость, но от конденсаторов ионисторы отличаются высоким внутренним сопротивлением (ESR), низким максимальным током разряда и низкой скоростью установки отдаваемого тока. Существуют ионисторы с низким ESR, близкие по характеристикам к конденсаторам, но они намного дороже.

Какой выбрать усилитель, если установлен сабвуфер

Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

Мостовое подключение усилителя к сабвуферу

• Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
• Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
• В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры. В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется. Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Зачем нужен конденсатор для сабвуфера

Электрический конденсатор представляет собой двухполюсное устройство, способное накапливать, сохранять и отдавать электрический заряд. Конструктивно он состоит из двух пластин (обкладок), разделенных диэлектриком. Важнейшей характеристикой конденсатора является его емкость, отражающая величину энергии, которую он способен накопить. Единицей измерения емкости служит фарада. Из всех типов конденсаторов, наибольшей емкостью обладают электролитические конденсаторы, а также их дальнейшие усовершенствованные родственники – ионисторы.

Чтобы понять, для чего нужен конденсатор, разберемся, что происходит в электрической сети автомобиля при включении в нее низкочастотной автоакустики, имеющей мощность 1 кВт и более. Простой подсчет показывает, что ток, потребляемый такими устройствами, достигает 100 ампер и выше. Нагрузка имеет неравномерный характер, максимумы достигаются в моменты басовых ударов. Просадка напряжения в момент прохождения автозвуком пика громкости НЧ обусловлена двумя факторами:

• Наличием внутреннего сопротивления аккумулятора, ограничивающим его способность к быстрой отдаче тока;
• Влиянием сопротивления соединительных проводов, вызывающим падение напряжения.

Аккумулятор и конденсатор имеют функциональную схожесть. Оба устройства способны накапливать электрическую энергию, впоследствии отдавая ее нагрузке. Конденсатор это делает значительно быстрее и «охотнее» аккумулятора. Такое свойство и лежит в основе идеи его применения.

Конденсатор подсоединяется параллельно аккумулятору. При резком увеличении потребления тока увеличивается падение напряжения на внутреннем сопротивлении аккумулятора и, соответственно, уменьшается на выходных клеммах. В этот момент включается в работу конденсатор. Он отдаёт накопленную энергию, и тем самым компенсирует падение отдаваемой мощности.

Как подобрать конденсатор

Требуемая емкость конденсатора зависит от мощности сабвуфера. Чтобы не вдаваться в сложные вычисления, можно пользоваться простым эмпирическим правилом: на 1 кВт мощности необходима емкость 1 фарада. Превышение этого соотношения идет только на пользу. Поэтому, наиболее распространенный в продаже конденсатор большой емкости в 1 фараду, можно использовать и для сабвуферов мощностью менее 1 кВт. Рабочее напряжение конденсатора должно быть не менее 14 – 18 вольт. Некоторые модели оборудованы цифровым вольтметром – индикатором. Это создает дополнительные удобства в эксплуатации, а электроника, контролирующая заряд конденсатора, позволяет облегчить эту процедуру.

Установка и зарядка

Процедура эта не является чем-то очень сложным .

Примечание

Интересен и заслуживает внимания тот факт, что аккумуляторная батарея редко окружается вниманием владельца, пока автомобиль заводится. Как только начинаются проблемы, владелец начинает бить тревогу

Читать далее: Масло ZIC X5 10W40: характеристики, аналоги, артикулы, отзывы

Состояние АКБ, безусловно, особенно с наступлением холодов заслуживает более тщательного внимания, но все же, даже если он будет новым и полностью исправным, помощь конденсатора(см.Зачем нужен конденсатор для автоакустики сегодня ) ему понадобится обязательно в автомобиле, где стоит мощный сабвуфер.

Подробная и пошаговая инструкция, как это сделать, приводится здесь:

Для начала следует подготовится: найти источник постоянного тока (АКБ в данном случае), резистор (он идет в комплекте с конденсатором) или лампочку на 12 В (если резистор найти не удалось) и провода для подключения конденсатора (они должны быть такого же сечения, как и провода питания).

Примечание. Что касается минусовой клеммы конденсатора, то ее надо соединить с «массой» автомобиля (кузовом).

• Предохранитель акустической системы аккуратно отключаем;
• Снимаем провод от положительной клеммы конденсатора;
• Подключаем АКБ в сеть (как это сделать, можно узнать из тематических статей);
• Берем резистор или лампочку, подключаем одним контактом к положительной клемме накопителя, а другим – к проводу питания (время зарядки определяется по мануалу, инструкции, идущей в комплекте);

Конденсатор на сабвуфер

• ставим обратно предохранитель акустической системы;
• ждем сколько нужно (не менее 2-х минут), затем резистор отключаем;
• кабель питания накопителя подключаем к положительной клемме напрямую.

Совет. Не рекомендуется затягивать клеммы слишком сильно, так как это приведет к нежелательным последствиям.

Для чего нужен конденсатор на сабвуфер

Таким образом, зачем нужен этот компонент в автомобиле, мы пояснили. Теперь перейдем к полезной теме о том, как конденсатор установить и подключить.

Установка

Сам процесс установки имеет следующие особенности:

• Конденсатор устанавливается не дальше полуметра от усилителя во избежании снижения амплитуды тока при сопротивлении соединяющих проводов;
• На конденсаторе ни в коем случае нельзя экономить и если уж решили ставить, то обязательно качественный, а не какой-нибудь китайский, чтобы был толк.

• Если электронная схема в конденсаторе, все же, отсутствует, то рекомендуется изначально подзаряжать элемент 12-вольтовой лампочкой;
• Интересно, что установить конденсатор можно в системе любой мощности, независимо от количества усилителей.

Зарядка

Что касается зарядки конденсатора(см.Как зарядить конденсатор для сабвуфера самостоятельно), то как и говорилось выше, полезно заряжать 12 В лампочкой, которая даст пользователю понять, как проходит процесс.Сам он подразумевает следующее:

• К плюсу АКБ присоединяется лампочка или резистор (лучше ламочка 12 В) на проводе;
• Другой конец провода соединяется с положительным терминалом конденсатора;
• В процессе зарядки, если на конденсаторе имеется табло со световой индикацией, то оно загорится. Значение вольтметра на конденсаторе тоже будет увеличиваться, но как только оно остановится, завершить надо и зарядку;
• Снимаем лампочку или резистор.

Студия автозвука Электросила

конденсатор Audison Connection

Все кто так или иначе сталкивался с автозвуком, кто когда либо пытался установить автомобильную аудиосистему своими руками слышали о том что вместе с усилителем обязательно нужно ставить конденсатор. Однако не все знают зачем это нужно и нужно ли вообще? Ведь хороший конденсатор-вещь недешевая. Стоит ли вообще тратить на него деньги? Попробуем разобраться.

Все знают, что установив усилитель в свою аудиосистему мы делаем звук громче. Но за все нужно платить, и более мощная аудиосистема потребляет больше тока от бортовой сети автомобиля. Это еще не все проблемы, дело в том что усилитель может кратковременно потреблять ток в несколько раз превышающий номинальный, особенно при воспроизведении низкого баса. Автомобильный аккумулятор не способен быстро отдавать такой ток и в результате в бортовой сети автомобиля происходит просадка напряжения. Выражается это не только в «моргании» фар, но и в том что при падении напряжения питания усилитель теряет мощность, бас вместо быстрого и четкого становится «размытым», теряет скорость и глубину, а в отдельных особо тяжелых случаях падение напряжения питания усилителя приводит к клиппингу на выходе усилителя, что в свою очередь может привести к повреждению динамика.

Впрочем, вышеперечисленные проблемы могут появиться из-за того что при подключении усилителя в вашей аудиосистеме вы выбрали некачественный или несоответствующий потребляемой мощности силовой провод. Как правильно выбрать силовой провод читайте здесь.

Если вы следовали всем нашим рекомендациям и с проводами у вас все в порядке, без конденсатора в вашей автомобильной аудиосистеме вам не обойтись.

При установке конденсатора необходимо подключать его параллельно питанию усилителя и располагать его как можно ближе к усилителю (не дальше 60см). Некоторые производители усилителей (обычно это самые дорогие модели, так называемый хай-энд) даже встраивают дополнительные клеммы для подключения конденсатора прямо в усилитель. Пример- Audison Thesis HV Venti.

Конденсатор Focal High Cap

Французский производитель высококачественной аудиотехники Focal в своих усилителях серии FPS использует другое решение: конденсаторы Focal FPS High-Cap подключаются после блока питания усилителя, там где эффективность использования дополнительных конденсаторов во много раз выше. Минус в том что такой конденсатор подходит только к усилителям Focal FPS, и больше никуда.

Как же правильно выбрать конденсатор? Есть простое правило подбора конденсатора по емкости- 1Ф (Фарад) на 1 киловатт мощности аудиосистемы. Т.е. при мощности системы в 500Вт вам необходим конденсатор в 0.5Ф.

Многие автомобильные конденсаторы имеют встроенные вольтметры и прочие лампочки а также схемы управления зарядом. Если смысл первого-в основном внешний вид, то схема управления зарядом реально облегчает эксплуатацию автомобиля в котором установлен конденсатор. Дело в том что конденсатор в момент заряда потребляет очень большой ток, поэтому при замене аккумулятора в автомобиле могут обгореть аккумуляторные клеммы или сгореть предохранитель который стоит по питанию аудиосистемы.

Для того чтобы правильно зарядить конденсатор в котором схема зарядки не предусмотрена вам нужно отключить конденсатор (одну из клемм) от бортовой сети, подключить аккумулятор, подключить конденсатор через обычную автомобильную лампочку. Лампочка сначала загорится ярко пока будет заряжаться конденсатор, а затем погаснет. Значит конденсатор зарядился и можно подключать его обратно. Довольно сложно, да? От всех этих проблем избавит вас конденсатор со встроенной схемой зарядки.

конденсатор с вольтметром и схемой зарядки

С другой стороны, схема зарядки подразумевает несколько лишних соединений на пути тока от конденсатора к усилителю. В этом смысле обычная «банка» без вольтметров, лампочек и электроники гораздо надежней.

Не все конденсаторы одинаково полезны, хороший конденсатор должен не только иметь большую емкость но и уметь быстро отдать свой заряд в случае необходимости. Для этого конденсатор должен иметь низкое внутреннее сопротивление (ESR). Большинство производителей не указывает никаких параметров своих изделий кроме собственно емкости. При всем богатстве выбора найти то что нужно может быть не так-то просто. Наш опыт использования конденсаторов подсказывает что наилучшие результаты можно получить с продукцией серьезных брендов, например Connection от Audison или Connects2.
