Натянуть цепь грм ваз 2107 инжектор

Содержание:

Фазы ГРМ и когда нужно устанавливать их по меткам
- Как выставить фазы ГРМ по меткам
- Особенности обслуживания механизма ГРМ
Назначение цепи ГРМ и её длина
- Длина цепей ГРМ для двигателей ВАЗ
Самостоятельно производим натяжку цепи ГРМ на ВАЗ 2107
Пошаговая инструкция
- Инструменты
- Этапы
ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ
Замена цепи ГРМ
Основные элементы натяжительной системы цепи ГРМ
Виды цепного привода
Как натянуть цепь ГРМ ВАЗ-2107

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

Осуществляется натяжка цепи ГРМ ваз-2107.
Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Назначение цепи ГРМ и её длина

Чтобы понять назначение цепи газораспределительного механизма, необходимо в общих чертах обрисовать, что представляют собой двигатели классических моделей ВАЗ. Все эти двигатели являются верхневальными. То есть вал газораспределительного механизма (он же ГРМ) находится в верхней части мотора, над коленчатым валом и над валом масляного насоса.

Цепь ГРМ является основным связующим звеном в моторе ВАЗ 2107

Все эти валы снабжены звёздочками, на которые и надевается цепь ГРМ. Задача цепи проста: она должна передавать крутящий момент от вала ГРМ на коленчатый вал и на вал маслонасоса. С коленвала крутящий момент передаётся на ходовую часть, а оттуда — на ведущие колёса. Они начинают вращаться и автомобиль движется вперёд. Таким образом, цепь ГРМ является важнейшим связующим звеном между тремя валами двигателя и любая поломка этого звена неизбежно приведёт либо к серьёзным неполадкам в работе мотора, либо к его полному заклиниванию, если цепь порвётся.

Длина цепей ГРМ для двигателей ВАЗ

Если водитель решит заменить цепь ГРМ на своей «семёрке», он отправится в магазин запчастей, где перед ним неизбежно встанет вопрос: а какую цепь выбрать?

Следует знать простое правило: все двигатели на вазовской «классике» комплектуются только цепями. Разница только в длине цепей, а точнее, в количестве звеньев:

цепи на 114 звеньев. Их ставят на ВАЗ 2102, ВАЗ 2101 и ВАЗ 21011 (эти короткие цепи рассчитаны на двигатели небольшого объёма — от 1.2 до 1.3 литра);
цепи на 116 звеньев. Они устанавливаются на модели ВАЗ с 2103 по 2107 включительно. Эти же цепи устанавливаются на «Ниву» (ВАЗ 21213). Потребность в более длинной цепи обусловлена увеличившимся объёмом моторов, который варьируется в пределах от 1.5 до 1.7 литра.

Исходя из всего вышесказанного, водителю в магазине придётся определить, какую он покупает цепь — короткую или длинную. Для этого есть два способа:

первый способ очевиден: просто подсчитать количество звеньев. Если их 116 — цепь для ВАЗ 2107 найдена;
второй способ проще: цепь нужно сложить пополам, а затем взглянуть на пару концевых звеньев. Если эти звенья будут симметричными, значит, цепь на 116 звеньев. Если нет — цепь короткая, на 114 звеньев.

Здесь же следует отметить, что в последнее время на прилавках магазинов часто встречаются поддельные цепи ГРМ. К счастью, подделки выполнены довольно небрежно, так что внимательный автолюбитель сразу сможет заподозрить неладное.

Самостоятельно производим натяжку цепи ГРМ на ВАЗ 2107

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

шестерен промежуточного и коленчатого вала;
распределительного и промежуточного валов;
рокера;
успокоителя;
впускного и выпускного клапана;
натяжителя;
башмака;
цепного привода ГРМ.

На фото изображены детали ГРМ.

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

набор торцевых ключей;
набор головок;
пассатижи;
отвертка;
молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.

Далее нужно ослабить кулачковую гайку натяжителя цепного привода ГРМ. При этом башмак должен переместиться и натянуть цепь. Если он не переместился, то мог заесть плунжер в цинковом замке. Чтобы освободить плунжер, нужно несколько раз легко ударить по гайке молотком.
Затем следует проворачивать коленчатый вал до храповика по часовой стрелке. При этом необходимо правильно выставить метки. Проверяем совпадение меток

Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

Удерживая коленчатый вал от проворачивания, затягиваем колпачковую гайку натяжного механизма.
Далее прикручиваем обратно крышку защитную.
После окончания работ заводим двигатель и проверяем на работоспособность. При исправной работе мотора не должно быть слышно никаких посторонних звуков.

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

Если возникли шумы в двигателе, где установлен автоматический натяжитель, то регулировку не делают, а выполняют замену деталей ГРМ. За состоянием механизма газораспределения нужно следить постоянно, выполняя вовремя замену ремня и натяжку цепи

Важно, проверить натяжение цепи перед регулировкой клапанов

Пошаговая инструкция

Инструменты

Для проведения работ необходим следующий инструментарий:

набор торцевых ключей;
набор головок;
пассатижи;
отвертка;
молоток.

Этапы

Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.

Важно, проверить натяжение цепи перед регулировкой клапанов

Умение менять своими руками ремень и натягивать цепь позволяет сэкономить время и деньги на посещении автосервиса.

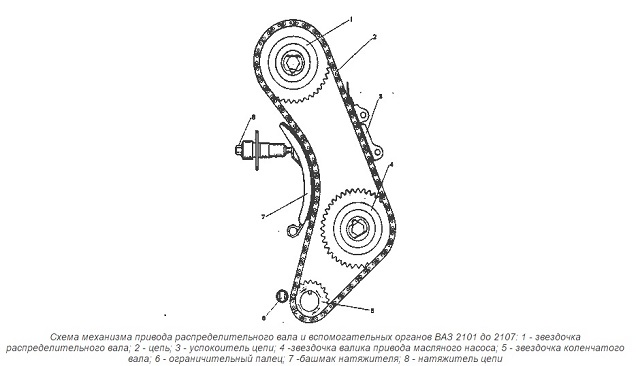

ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

автоматические;
механические;
гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Замена цепи ГРМ

Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов.
Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их.
Снимаем клапанную крышку, открутив восемь гаек на 10.
Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.

Выставляем верхнею мертвую точку (ВМТ)

Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.
На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.

Снимаем старую цепь ГРМ

Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38.

Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ.

Отгибаем лепесток стопора и откручиваем болт звездочки распредвала.

Снимаем звездочку вместе с цепью

Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену

Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале. Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать.

Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка.

Метка на звездочке коленвала должна совпадать с меткой на блоке.

Откручиваем болт крепления средней шестерни и башмака натяжителя.

Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17.

В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

Новую цепь ГРМ обязательно смазываем моторным маслом.
Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
Проверяем метку коленвала.
Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.
Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой.
Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

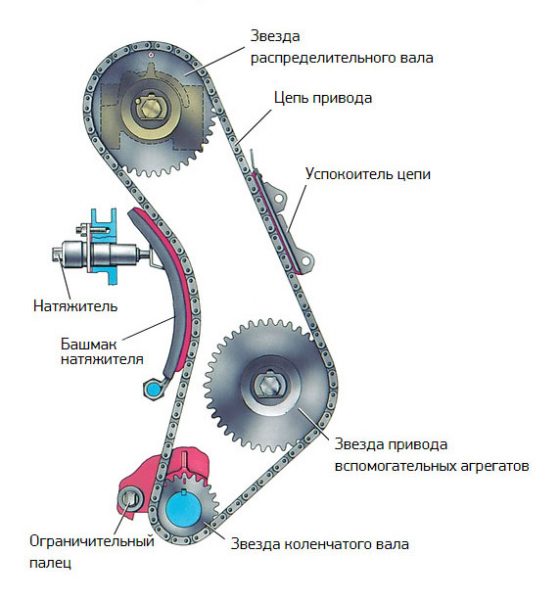

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Виды цепного привода

ВАЗовская «семёрка», как и другая «классика», оснащается двухрядной цепью ГРМ. Однако есть однорядная цепь, которую при желании можно установить на «Жигули».

Однорядная цепь

Цепная передача с одним рядом имеет меньший шум при работе двигателя, по сравнению с двумя рядами. Этот фактор является одним из основных в пользу выбора однорядных цепей. Поэтому некоторые владельцы ВАЗ 2107 решаются на замену привода ГРМ. Более низкий уровень шума обусловлен тем, что в движение приводится меньшее количество звеньев. Плюс ко всему двигателю легче вращать такую цепь, что положительно отражается на увеличении мощности. Однако из-за малого уровня шума при растяжении такой цепи не всегда понятно, что деталь нуждается в натяжении.

Двухрядная цепь

Несмотря на преимущества однорядной цепи, цепной привод с двумя рядами наиболее распространён, поскольку для него характерна высокая надёжность и при обрыве звена не происходит обрыв всей цепи. К тому же нагрузка на детали привода ГРМ распределяется равномерно, в результате чего цепь и шестерни изнашиваются медленнее. Срок рассматриваемой детали превышает 100 тыс. км. Хотя в последнее время автопроизводители с целью уменьшения веса силовых агрегатов устанавливают цепи с одним рядом.

Замена двухрядной цепи на однорядную

Если вы задумались над заменой двухрядного цепного привода на однорядный, нужно будет приобрести следующие детали:

шестерни коленвала, распредвала и масляного насоса для однорядной цепи;
успокоитель;
башмак;
однорядную цепь;
автоматический натяжитель.

Все перечисленные детали берут, как правило, от ВАЗ 21214. Работа по замене цепи не должна вызвать сложностей. Единственное, что потребуется, так это заменить звёздочки, для чего отворачивают соответствующий крепёж. В остальном действия аналогичны процедуре замены обычной двухрядной цепи.

Видео: установка однорядной цепи на ВАЗ

Несмотря на то что замена цепного привода ГРМ на ВАЗ 2107 процесс не из лёгких, выполнить его может каждый владелец «Жигулей», если следовать пошаговым инструкциям. Главное, по завершении работы правильно выставить метки, что обеспечит синхронную работу коленчатого и распределительного валов.

Автоматический натяжитель цепи ваз 2107 инжектор
Как заменить натяжитель цепи ваз 2107
Замена грм ларгус 16 клапанов своими руками
Как отрегулировать карбюратор на ока 1111
Метки грм лада ларгус 16 клапанов фото
Замена башмака натяжителя цепи ваз 2107 инжектор

Как натянуть цепь ГРМ ВАЗ-2107

Ролики и оси роликов цепи ГРМ со временем изнашиваются и цепь удлиняется. Кроме того, изнашиваются зубья звездочек и рабочая поверхность башмака натяжителя. Вследствие чего

натяжение цепи ослабляется, изменяются фазы газораспределения и зажигания — работа двигателя ухудшается, повышается его шумность. При значительном растяжении цепь может перескочить, что приводит к загибанию клапанов и поломке двигателя.

Основным признаком ослабления цепи является характерный звонкий дребезжащий звук в передней части двигателя, появляющийся при резком увеличении-уменьшении оборотов. При значительном растяжении звук переходит в постоянный глухой брякающий.

Поэтому периодически необходимо восстанавливать натяжение цепи, заводом рекомендовано проводить регулировку каждые 10 тыс. км пробега. Для этого в конструкции двигателя предусмотрен полуавтоматический плунжерный натяжитель.

Натяжение цепи может быть произведено как при снятой клапанной крышке, так и без ее снятия. Первый способ более удобен, так как позволяет визуально оценить степень ослабления и натяжки цепи, проверить износ и целостность деталей ГРМ. Работу лучше совмещать с настройкой зазора в клапанах .

Однако, этот способ более трудоемок, поэтому разберем натяжку цепи без снятия клапанной крышки, как изначально рекомендуется заводом-изготовителем.

Для этого нам понадобится:

Головка или гаечный ключ на 13
Ключи на 8, 10
Отвертка с плоским лезвием

Спецключ для проворачивания коленчатого вала (не обязателен)
Динамометрический ключ (не обязателен)

Для начала, снимаем аккумуляторную батарею, открывая доступ к натяжителю.

Ключом «на 13» ослабляем примерно на 0,5-1 оборот колпачковую гайку натяжителя. При этом, плунжер натяжителя должен высвободиться, «выстрелив» с характерным щелчком — часто бывает, что он подклинивает. Если этого не произошло, то можно слегка постучать по гайке, или полностью ее отвернуть и стронуть плунжер с помощью отвертки.

Теперь необходимо провернуть коленчатый вал на 1-1,5 оборота и остановить в момент наибольшего сопротивления вращению, не допуская отдачи в обратном направлении. Сделать это можно с помощью спецключа за гайку-храповик шкива коленчатого вала, но его не всегда может быть в наличии, да и подлезть к гайке, особенно на инжекторе, довольно проблематично. Поэтому, предпочтительней в данном случае провернуть коленвал через трансмиссию (ни в коем случае стартером!).

Для этого, заранее фиксируем автомобиль за колеса на ровной площадке, поддомкрачиваем заднее колесо, включаем 4-ю прямую передачу, снимаем со стояночного тормоза. Медленно проворачиваем колесо по ходу движения на 1-1,5 оборота до возникновения наибольшего сопротивления качению. Затягиваем колпачковую гайку с усилием 5,2 кгс*м. Раздомкрачиваем автомобиль и заводим двигатель, проверяем степень натяжки цепи по издаваемому шуму.

Если регулировка не помогла, то повторяем операцию, убедившись в работоспособности натяжителя — его можно снять и проверить. Если и это не помогает, то возможно износ деталей критический и длины натяжителя просто не хватает — необходимо снятие крышки и ревизия деталей, при необходимости замена звезд и цепи ГРМ .

Источник
