Как определить износ тормозных колодок и провести их замену?

Минимальная толщина тормозных колодок

L ada K alina 2 . ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК, ДИСКОВ И БАРАБАНОВ

В тормозных механизмах передних колес установлены колодки сдатчиком предельного износа тормозных колодок.

На внутренних колодках передних тормоз­ных механизмов установлены индикаторы износа. При достижении минимально допус­тимой толщины накладок во время торможе­ния контакт индикатора износа соприкасает­ся с тормозным диском и замыкает электри­ческую цепь сигнализатора в комбинации приборов, информирующего водителя о на­ступлении предельного износа накладок тормозных колодок.

Чтобы необходимость замены колодок не застала вас врасплох, не дожидайтесь сраба­тывания сигнализатора износа. Перед даль­ней поездкой или при перестановке колес ви­зуально проверяйте степень износа колодок и дисков тормозных механизмов.

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

Для проверки состояния тормозных механиз­мов передних колес выполните следующее.

Вам потребуются: штангенциркуль, микрометр, отвертка с плоским лезвием.

1 Затормозите автомобиль стояночным тормозом и установите противооткатные упо­ры («башмаки») под задние колеса.

2. Ослабьте затяжку болтов крепления колес.

3. Поднимите и установите переднюю часть автомобиля на опоры. Окончательно вывер­ните болты крепления и снимите колеса.

4. Проверьте через отверстие в корпусе суппорта состояние колодок тормозных меха­низмов передних колес.

Измеряется только толщина фрикционной накладки (для наглядности показано на сня­той колодке). Толщина металлической плас­тины основания колодки при измерении не учитывается. Если толщина фрикционных накладок меньше допустимой (табл. 9.1), за­мените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов передних колес», с. 197).

5. Измерьте толщину тормозного диска. Ес­ли его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см. «За­мена тормозного диска тормозного механиз­ма переднего колеса», с. 199).

6. Проверьте подвижность поршней и на­правляющих пальцев тормозных механизмов отверткой, вставленной между диском и тор­мозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршень в тор­мозном цилиндре или направляющие пальцы суппорта.

7. Осмотрите перемычки воздушных кана­лов охлаждения диска. При обнаружении тре­щин в перемычках диск подлежит обязатель­ной замене.

Для проверки состояния тормозных меха­низмов задних колес выполните следующее.

1. Включите I передачу (переведите селек­тор автоматической коробки передач в поло­жение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

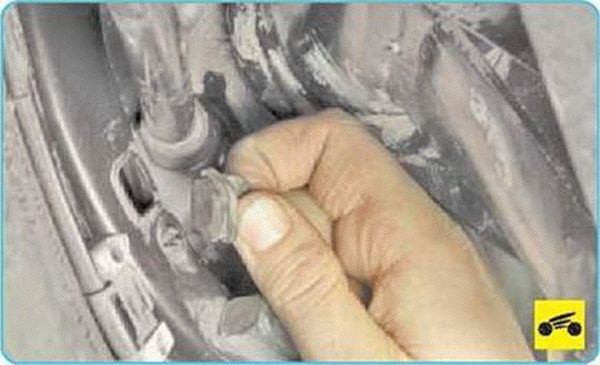

2. Примерную оценку состояния тормозных колодок заднего тормозного механизма бара­банного типа можно провести через контроль­ное отверстие. Выньте резиновую заглушку из отверстия в тормозном щите колеса.

3. . и оцените состояние колодок.

4. Для более точной оценки состояния тор­мозных механизмов ослабьте затяжку болтов крепления задних колес.

5 Поднимите и установите заднюю часть автомобиля на опоры. Окончательно вывер­ните болты крепления и снимите колеса.

6. Снимите тормозной барабан (см. «Заме­на тормозного барабана тормозного меха­низма заднего колеса», с. 205).

7. Измерьте толщину фрикционных накла­док колодок барабанного тормозного меха­низма задних колес. Если толщина хотя бы од­ной колодки менее допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 200).

8. Измерьте штангенциркулем диаметр внут­ренней полости барабана тормозной системы.

Если его диаметр больше допустимого (см. табл. 9.1), замените тормозной барабан (см. «Замена тормозного барабана тормозного механизма заднего колеса», с. 205).

Проверку заднего дискового тормозного ме­ханизма проводите аналогично проверке пе­реднего тормозного механизма. Если толщи­на тормозного диска меньше допустимой (см. табл. 9.1), замените тормозной диск (см. «За­мена тормозного диска тормозного механиз­ма заднего колеса», с. 205). Если толщина фрикционных накладок менее допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 200).

По окончании проверок несколько раз на­жмите до упора на педаль тормоза. Это не­обходимо для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

ДОПУСТИМЫЕ РАЗМЕРЫ ФРИКЦИОННЫХ НАКЛАДОК ТОРМОЗНЫХ КОЛОДОК, ДИСКОВ И БАРАБАНОВ

При резком торможении ощущается биение

Фрикционный слой на тормозных колодках в ряде случаев изнашивается неравномерно. Причины этому могут быть следующие:

• Неправильная установка колодок — при замене невнимательный мастер мог перепутать правую и левую части.
• Деформация тормозного диска, сколы, полосы, оставленные стёртыми «в ноль» колодками.
• Тормозные накладки низкого качества — фрикционный слой в таких экземплярах может запросто трескаться и крошиться в процессе эксплуатации.

Из-за неравномерного истирания в колодке образуются трещины, сколы, в результате она начинает не плотно прилегать к поверхности диска. Как следствие, может ощущаться необычный шум, стук и биение в районе колёс при попытке остановиться. В дополнение к этому, при сильном износе фрикционной части, в момент нажатия на педаль тормоза вы услышите характерный неприятный пищащий звук.

От чего зависит износ тормозных дисков

Степень износа тормозных дисков зависит от многих факторов. Среди них:

• Стиль вождения автолюбителя. Естественно, что при частых резких торможениях происходит чрезмерный износ диска и износ тормозных колодок.
• Условия эксплуатации машины. В горной либо холмистой местности тормозные диски изнашиваются быстрее. Это объясняется естественными причинами, поскольку тормозная система таких автомобилей используется чаще.
• Тип трансмиссии. У автомобилей с механической коробкой передач диски, как и колодки, изнашиваются не так быстро. И наоборот у автомобилей, оснащенных автоматической трансмиссией либо вариатором износ диска происходит быстрее. Объясняется это тем, что для остановки машины с АКПП водитель вынужден пользоваться исключительно тормозной системой. А машину с «механикой» зачастую можно притормозить за счет двигателя.
• Тип тормозных дисков. В настоящее время на легковых автомобилях используются следующие типы тормозных дисков: вентилируемые, перфорированные, диски с насечками, а также сплошные. Каждый из перечисленных типов имеет свои преимущества и недостатки. Однако как показывает практика быстрее всего выходят из строя сплошные диски, а вентилируемые и перфорированные — ходят дольше.
• Класс износостойкости. Он напрямую зависит от цены и указанного выше типа диска. Многие производители вместо класса износостойкости просто указывают минимальный пробег для автомобиля, на который рассчитан тормозной диск.
• Жесткость тормозных колодок. Чем более мягкая тормозная колодка — тем она в более щадящем режиме работает с диском. То есть, ресурс диска увеличивается. При этом торможение автомобиля будет более плавным. И наоборот, если колодка жесткая, то она быстрее изнашивает диск. Торможение при этом будет более резким. В идеале желательно, чтобы класс жесткости диска и класс жесткости колодки совпадали. Это продлит ресурс не только тормозного диска, но и тормозных колодок.
• Масса автомобиля. Обычно на более крупные автомобили (например, кроссоверы, внедорожники) устанавливают диски с большим диаметром, а их тормозная система является более усиленной. Однако в данном случае указывается, что у загруженного автомобиля (то есть, перевозящего дополнительный груз или буксирующего тяжелый прицеп) тормозные диски изнашиваются быстрее. Это объясняется тем, что для остановки груженного автомобиля необходимо большее усилие, возникающее в тормозной системе.
• Качество материала диска. Зачастую дешевые тормозные диски сделаны из некачественного металла, который быстрее истирается, а также может со временем иметь дефекты (искривления, наплывы, трещины). И соответственно, чем качественнее металл, из которого сделан тот или иной диск — тем дольше он прослужит до замены.
• Исправность тормозной системы. Такие неисправности, как проблемы с рабочими цилиндрами, направляющими суппортов (в том числе отсутствие в них смазки), качество тормозной жидкости может повлиять на быстрый износ тормозных дисков.
• Наличие антиблокировочной системы. Система АБС работает по принципу оптимизации усилия, при котором колодка давит на тормозной диск. Поэтому это продлевает срок эксплуатации как колодок, так и дисков.

Обратите внимание, что обычно износ передних тормозных дисков всегда превышает износ задних так как на них оказывается значительно большее усилие. Поэтому ресурс передних и задних тормозных дисков разный, но при этом и разные требования к допуску износа!. В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега

Следующий осмотр и замер износа делают в зависимости от процента износа. Многие современные диски для легковых автомобилей легко работают на протяжении 100…120 тысяч километров пробега при средних условиях эксплуатации

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега. Следующий осмотр и замер износа делают в зависимости от процента износа. Многие современные диски для легковых автомобилей легко работают на протяжении 100…120 тысяч километров пробега при средних условиях эксплуатации.

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5. 2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Когда менять колодки

Замена колодок производится в двух случаях — либо при их значительном (критическом) износе, либо в соответствии с регламентным техобслуживанием (по истечению определенного срока либо при наступлении указанного производителем пробега). Чаще всего менять колодки приходится при критическом износе, однако не забывайте, что если вы автомобилем пользуетесь очень редко и они у вас ходят по 3-4 года, то лучше тоже задуматься о замене так как время не идет им на пользу.

В большинстве случаев значение пробега, при котором нужно менять колодки, составляет, в среднем, от 30 до 50 тысяч километров пробега. Однако, если автолюбитель не отмечает проблем с колодками даже после 50 и выше тысяч километров, то это означает, что истирается уже не колодка, а стирается тормозной диск (барабан). Это обусловлено тем, что фрикционная накладка на колодке со временем твердеет (либо изначально очень твердая, как спортивная) и изнашивает барабан. Поэтому лучше при большом пробеге заменить колодку на новую, даже, если она находится в более-менее нормальном состоянии. Это обойдется дешевле, чем замена тормозного диска.

Допустимый износ колодок

Независимо от марки автомобиля рекомендации по сроку замены, как правило, одинаковы. Так, если толщина фрикционной накладки на колодке составляет около 2…3 мм, то, соответственно, колодка подлежит замене. При этом чем больше масса автомобиля — тем толщина накладки должна быть больше. То есть, если это кроссовер либо джип, то минимально допустимый износ составляет 3-3,5 мм, а у городской малолитражки оно может составлять порядка 2 мм.

Колодки барабанных тормозов эксплуатируются гораздо дольше дисковых. Приблизительный их пробег на автомобиле составляет порядка 100…150 тысяч километров. Поэтому обычно меняют 3…4 комплекта передних дисковых колодок и один комплект задних барабанных.

Причина долгой их службы в том, что, во-первых, в процессе торможения по инерции масса автомобиля перемещается вперед, и соответственно, усилие на передние тормоза возрастает, а во-вторых на современных автомобилях, часто стоят отдельно задние дисковые, что работают при торможении и отдельно барабанные, которые используются лишь при установке автомобиля на стояночный тормоз.

Обратите внимание, что замена тормозных колодок выполняется всегда парно в не зависимости от их износа. Комплект состоит из 4-х штук, а значит менять необходимо на обоих колесах одной оси!

Заключение

Необходимо регулярно следить за состоянием тормозных колодок и проверять их в соответствии с рекомендациями завода изготовителя. Если машина оборудована датчиком и индикатором состояния колодок, то это не гарантирует что при его срабатывании пришло время срочно менять колодки. Желательно убедиться в величине износа наглядно, а также не доводить до минимальной толщины фрикционного материала — эффективность срабатывния снижается а тормозной путь увеличивается, особенно если тормозной диск значительно нагревается в результате интенсивного торможения.

Средний допустимый износ колодки составляет около 2…3 миллиметров остатка фрикционной накладки, и соответствует расстоянию, на которое «утоплен» тормозной диск по сравнению с его бортиком. В любом случае помните, что ездить с изношенными колодками не только некомфортно, но и попросту опасно, соответственно, менять их нужно своевременно!

Типы, устройство и принцип работы датчиков износа

В настоящее время наибольшее применение находят два типа датчиков износа колодок:

• Механические шумовые;
• Электронные контактные (электрические).

Тормозные колодки с механическим датчиком износа

Конструкция и принцип работы электронного датчика износа тормозных колодок

Наиболее просто устроены механические датчики: это жестко зафиксированная на колодке пружинящая стальная U-образная полоса, свободный конец которой на несколько мм выступает за габарит колодки. На новой колодке свободный конец полосы находится выше плоскости фрикционной накладки — торец полосы находится на уровне критического износа накладки. В процессе эксплуатации накладка изнашивается, и при достижении минимально допустимой толщины свободный конец полосы упирается в тормозной диск — при трении о металл датчик издает громкий дребезг, предупреждающий о необходимости заменить колодку. Причем этот шум со временем только усиливается, поэтому проигнорировать его просто невозможно.

Электронные датчики являются контактными электрическими устройствами, они бывают двух основных типов:

• Отдельные (внешние) — устанавливаются в суппорт рядом с обычной колодкой;
• Интегрированные в колодку.

В обоих случаях прибор выполнен в виде щупа из мягкого металла (чтобы не повредить поверхность тормозного диска), который при установке новых колодок находится на уровне критического износа накладок. Щуп помещен в изолированный корпус, он имеет электрический вывод со стандартным разъемом, который соединен с индикатором износа колодок на приборной панели. Обычно подключение датчика выполняется к «массовому» выводу индикатора, к «массе» также подключается и тормозной диск. Когда накладка имеет нормальную толщину, щуп датчика находится далеко от тормозного диска — цепь разрывается, индикатор не работает. При критическом износе накладки щуп датчика упирается в тормозной диск — цепь индикатора замыкается, водитель на приборной панели видит предупреждающий сигнал о необходимости выполнения технического обслуживания тормозов.

Сегодня все большую популярность получают так называемые двухсигнальные датчики износа тормозных колодок. Такие устройства в процессе износа подают два типа сигнала: предварительный (обычно желтого цвета), предупреждающий о приближении критического износа, и основной (красного цвета), предупреждающий о критическом износе и требующий скорейшего замена колодок. Конструктивно датчики этого типа бывают только интегрированными в колодку, но принципиально они не отличаются от описанных выше. Для работы такой сигнализации используются модифицированные фрикционные накладки — в них добавляется несколько больше металлических частиц, чем в обычные. Накладка обладает определенной электропроводностью, однако сопротивление новой накладки слишком высоко и цепь датчика фактически разорвана. При некотором износе накладки ее электрическое сопротивление снижается и в цепи «датчик — индикатор — тормозной диск» появляется слабый ток — при появлении этого тока включается предварительный сигнал индикатора. При полном износе накладки щуп упирается в тормозной диск, ток в цепи резко возрастает, что приводит к включению основного сигнала индикатора.

Следует заметить, что отдельные (внешние) электрические индикаторы износа колодок могут работать и в качестве механических — их щупы при контакте с диском создают шум, который может услышать водитель. Это свойство датчиков используется при их выходе из строя или при проблемах с электрической цепью — даже при поломке электрической части датчик даст знать о необходимости выполнить техническое обслуживание тормозных механизмов.

На автомобиль устанавливается одна или две колодки с датчиками износа (или отдельных датчиков в суппорты), обычно на переднее левое и заднее правое колеса. Большего числа датчиков не требуется, так как фрикционные накладки на всех колодках изнашиваются примерно в равной степени, и срабатывание одного датчика говорит о необходимости замены всего комплекта колодок.

Дисковые тормоза

Дисковые тормоза являются более современными и эффективными, но требуют более частой замены тормозных колодок.

Признаки износа тормозных колодок

О важности хорошей работы тормозной системы можно говорить очень и очень много. В самой системе есть множество деталей, которые могут выйти из строя: вакуумный усилитель, трубопроводы и шланги, главный тормозной цилиндр и многое другое

Все это требует внимания и своевременного обслуживания, мы же пока поговорим исключительно об износе главных расходных комплектующих.

Биение при резком торможении. На изношенных тормозных колодках видно, что процесс износа происходит неравномерно. Изношенная тормозная колодка шумит, а при резком торможении по всему кузову расходятся ощутимые вибрации

Конечно, подобное поведение тормозной системы может проявляться и при износе тормозного диска, поэтому важно провести диагностику всех элементов. Износ тормозных дисков более подробно описан ниже

Неадекватная реакция автомобиля на торможении. Только что установленные тормозные колодки требуют небольшой притирки, чтобы они полностью прилегали к тормозным дискам и обеспечивали максимально эффективное торможение. С новыми колодками процесс торможения предсказуемый, а вот с изношенными торможение может происходить слабо или излишне резко. В первом случае не хватает тормозного усилия из-за слишком тонких колодок, во втором колодки стерлись полностью, поэтому происходит соприкосновение тормозного диска и суппорта — это приводит к трению металла о металл.

Металлическая стружка в тормозной пыли на колесных дисках. Образование пыли от колодок на колпаке колеса — это нормально, если в пыли нет никаких металлических примесей. А вот небольшие вкрапления металлической стружки — это явный признак того, что пора менять колодки, так как она царапает диск. Отметим, что данный метод контроля износа тормозов не подходит для вентилируемых тормозов и при использовании легкосплавных колесных дисков.

Определяем уровень износа:

Чтобы точно определить износ лучше всего использовать визуальный осмотр. Это долго, требует снятия всех колес, но дает четкий ответ на вопрос: пора менять тормозные колодки или нет. Осмотр можно произвести через специальное отверстие в суппорте. Современные автомобили имеют специальные датчики, которые вовремя оповестят водителя о грядущей смене колодок. Обычно сигнальная лампочка срабатывает немного заранее. Также могут использоваться простые и эффективные механические индикаторы износа. Оптимально задумываться о смене тормозных колодок тогда, когда их толщина сократиться в два раза или дойдет до рекомендуемого производителем уровня.

Признаки износа тормозного диска

Тормозная колодка является главным «расходником» в дисковой систем тормозов, но это не значит, что тормозной диск прослужит вечно. Он точно также стирается со временем, хотя этот процесс и может происходить многие годы.

Определить износ тормозного диска можно по поведению автомобиля во время торможения:

• Вибрации на руле и кузове автомобиля;
• Скрежет спереди, в зоне передних колес;
• Рывки;
• Посторонние шумы.

А также при визуальном осмотре:

• Искривление тормозного диска;
• Наличие заметных выемок;
• Наличие трещин.

Причины износа тормозных дисков могут быть самые разные. Самое банальное — это долгий срок службы, когда диск равномерно изнашивается и постепенно начинает крошиться и разрушаться по краям из-за очень маленькой остаточной толщины. Диск может стачиваться неравномерно, если вовремя не заменить тормозные колодки. Тогда металлические элементы колодки и суппорта начинают касаться во время торможений и оставлять глубокие борозды на диске.

Диск может искривится из-за неправильной эксплуатации автомобиля. Самая распространенная причина — это перегрев тормозного диска в следствии долгих и интенсивных торможений. Яркий пример — затяжные спуски, которые начинающие водители проезжают «на тормозах» и допускают перегрев дисков.

Определяем уровень износа:

• Снимаем колесо;
• Замеряем толщину диска.

Допускается износ тормозного диска не более, чем на 2-3 мм по сравнению с новым. Для тормозных систем разных автомобилей оптимальная толщина нового диска разная. Конкретные значения допустимого износа указываются на самом диске в цифрах и могут дублироваться специальными канавками, которые наглядно показывают предельный износ.

Как работает тормозная система автомобиля?

Вначале немного теории. Тормозная система необходима в любом транспортном средстве для изменения скорости движения машины, совершения маневров исходя из ситуации на дороге, остановки.

Несмотря на обилие марок, которые предлагает потребителям современное автомобилестроение, принцип ее работы одинаковый для всех. Она состоит из:

• педали;
• главного тормозного цилиндра;
• соединительной арматуры (трубок);
• рабочих цилиндров, расположенных на обеих осях машины;
• усилителя.

Водитель, нажимая на педаль в салоне, через поршень главного цилиндра оказывает давление на тормозную жидкость, которая поступает в систему. Она воздействует на рабочие цилиндры, которые приводят в действие устройства торможения.

При отпущенной педали происходит обратная работа: «тормозуха», как ее называют водители, возвращается в главный цилиндр и бачок, а колеса становятся свободными.

Механизмы торможения

Они подразделяются на два вида: барабанного типа и дисковые. Первый тип изобрел знаменитый француз Луи Рено, основатель марки Renault, в 1902 году. В этом же году Уильям Ланчестер с берегов Британии запатентовал дисковую систему. Она не пользовалась популярностью по причине ужасного скрипа, который издавали медные колодки при контакте с диском.

Дисковый вариант в современном обличии появился значительно позже: в 1953 году их установила на «Ягуар» фирма British Girling.

Барабанные тормоза. Состоят из самого барабана, металлической чаши, закрепленной на ступице, одного или двух цилиндров, пружин, колодок. При нажатии на педаль, последние расходятся, прижимаются к округлой поверхности барабана, вращающегося вместе с колесом, происходит торможение.

Вся нагрузка от трения двух компонентов системы приходится на фрикционные накладки, которые приклеены или приклепаны к металлическому корпусу колодок.

Такие механизмы в современном автомобилестроении считаются менее эффективными, поэтому сейчас они устанавливаются в основном на коммерческом транспорте, на задних колесах некоторых марок легковых автомобилей. Много раз обсуждали этот момент у нас на форуме по лада Веста.

Дисковые тормоза

Система состоит из идеально гладкого чугунного диска, расположенного на ступице, суппорта, в котором стоят две колодки, одного или двух рабочих цилиндров. Сам суппорт прикреплен непосредственно к подвеске авто.

При торможении устройство приводит в движение гидравлика, которая и обеспечивает тесный контакт фрикционных накладок колодок и диска.

В чем преимущество дисковой системы?

Объясним, почему производители современных автомобилей предпочитают такие устройства:

1. Более стабильное торможение. Площадь контактируемого пятна в барабанном виде больше, чем в дисковом. Однако поршни не в состоянии равномерно прижать колодки, что сказывается на качестве процесса. Колодки в системе с диском прижимают его с обеих сторон, обеспечивая оперативную остановку колеса.
2. Дисковые тормоза меньше по размеру и по весу. Температурный режим их работы значительно ниже. В этом «виноваты» вентиляционные отверстия в диске, небольшие размеры участка соприкосновения деталей. В результате они меньше перегреваются, делая торможение более эффективным.
3. Фрикционные накладки расположены внутри барабанного устройства. Вся пыль от трения попадает на контактируемую поверхность, что также мешает качественному замедлению автомобиля.
4. Дисковые тормоза удобны: их проще обслуживать.

Современная промышленность выпускает диски обычного вида и вентилируемые. Последние обеспечивают обдув воздухом через отверстия, что позволяет снизить рабочую температуру. Они шире обычных по толщине, стоят дороже, но имеют больший эксплуатационный ресурс.

Разобравшись с принципом работы системы, перейдем к основной теме обзора.
