Iso (исо) разъем для магнитолы, коннектор, штекер, фишка, линейные выходы на штатной, что такое

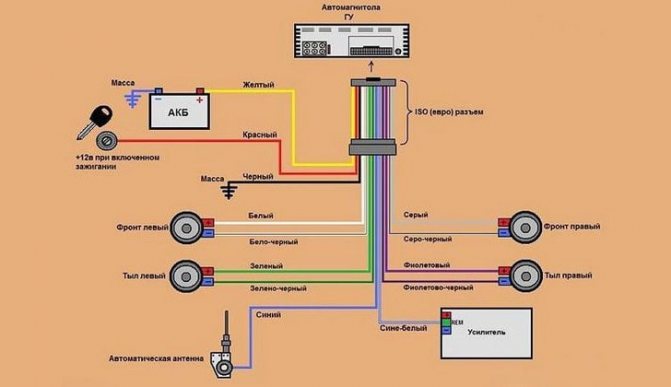

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Toyota

Адаптер от производителя Intro. Отвечает за подключение электропитания и акустического (звукового) сигнала с ISO-разъема на штатное гнездо магнитол у автомашин японского производства:

• Toyota;
• Lexus;
• Daihatsu.

Renault

ISO-адаптер от фирмы-производителя Intro для быстрого подключения современной мультимедийной системы (ММС) либо другого нештатного устройства (магнитолы) на место заводского аппарата. Переходное устройство высокого качества исполнения по приемлемой цене, рекомендовано для установки на автомобили марки:

• Peugeot;
• Citroen;
• Renault, выпущенных после 2005 года.

Данное техническое переходное устройство представляет собой штекер для подключения к штатному разъему проигрывателя и колодки для электрической проводки авто. Без каких-либо специальных инструментов за короткий промежуток времени.

Достаточно купить ISO-переходник

по доступной цене, и можно самостоятельно в минимальные сроки произвести подключение автомагнитолы. При этом гарантированно достигается безопасность от неправильных подключений, коротких замыканий и иных трудностей.

Когда безISO-переходника не обойтись При покупке автомобиля с комплектацией средней и более высокой владелец получает штатную автомагнитолу. Зачастую ее функции сводятся к воспроизведения CD-дисков, МР3-файлов, а также прослушиванию радиостанций. Наличие интерфейса USB встречается на порядок реже, лишь в автомобилях премиального класса устанавливается навигационная система, позволяющая выводить изображение с камеры заднего вида. К сожалению, далеко не у всех есть возможность купить премиум-авто, в остальных случаях автомагнитола или совсем простая, или попросту отсутствует. Проблема решается покупкой и установкой одной из акустических систем, предлагаемых современным рынком.

Но здесь возникает дополнительная трудность — на новый автомобиль предоставляется гарантия, однако она сохраняется лишь в том случае, если владелец придерживается всех правил эксплуатации транспортного средства. Одно из них — не вмешиваться в электрическую проводку автомобиля. Поэтому немало дилеров запрещает устанавливать магнитолу и другое оборудование в посторонних сервисных центрах. Проблема усугубляется тем, что многие изготовители автомобилей используют собственные крепления, разъемы и форм-факторы, в результате возникают дополнительные сложности в монтаже акустической системы.

Методы подключения новой магнитолы

Если водитель решит заменить штатную автомагнитолу, то у него есть два пути:

1. Обрезать «родные» разъемы и произвести скрутку и спаять провода, после чего выполнить их изоляцию. Если после такого решения проблемы обратиться к дилеру с целью воспользоваться гарантийным обслуживанием автомобиля, вероятность получения отказа стремиться к 100%. К тому же в будущем будет сложно возвратить все на прежнее место. От полученного соединения трудно ожидать высокого качества — когда на дворе будут морозы, провода дубеют, а скрутка во время езды сталкивается с вибрацией, в результате чего контакт может пропасть или периодически пропадать.

1. Выбрать и приобрести соответствующий ISO-переходник . Это оптимальное решение проблемы — не требуется вносить какие-либо изменения в автопроводку, а также нарушать штатные разъемы. Все что требуется — снять заглушки или «родную» автомагнитолу, после чего установить два переходника — на антенну и на электрику. На это уйдет не более 10 минут времени! А если водителю предстоит поездка на станцию техобслуживания дилера, он всегда может возвратить штатную магнитолу.

Магазин «АвтоПрофи» предлагает переходники для различных моделей авто. Широкий ассортимент адаптеров позволит каждому подобрать наиболее подходящее изделие, которое облегчит установку стерео-системы. А если Вам потребуется дополнительная помощь с выбором изделия или произведением оплаты, наши сотрудники с удовольствием ее предоставят.

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Ремонт порогов авто подготовка и выполнение работ

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Как сделать выход самому

Владелец транспортного средства может самостоятельно установить или заменить штекер:

1. Приобрести в магазине радиотоваров разъем ISO, соответствующий штекеру на корпусе головного устройства. Если на магнитоле установлен пучок проводов, то приобретается колодка, пригодная для коммутации с ответной частью на проводке авто.
2. При помощи тестового прибора определить кабели, отвечающие за подачу напряжения на блок питания магнитолы. Провода имеют увеличенное сечение и защищены изоляцией красного и черного цвета. При установке штекера на магнитолу следует кратковременно подать напряжение 12 В на найденные кабели, что позволит убедиться в работоспособности устройства.
3. Разделить провода громкоговорителей, определив по электрической схеме машины направление разводки. При подключении динамиков запрещается соединение отрицательного провода в общую магистраль или подключение его к кузову автомобиля. Подсоединенные по такой схеме устройства работают с перегрузкой и не обеспечивают качественной передачи звука.
4. Среди оставшихся проводов найти кабель, отвечающий за работу антенны.
5. Распределить кабели по контактам штекера в соответствии с назначением. В новом разъеме имеются специальные стержни, к которым прикрепляются оголенные концы проводов. Для соединения используется специальный обжимной инструмент, обеспечивающий надежный контакт.
6. Соединить жгуты проводки и проверить работоспособность головного устройства и акустики в различных режимах воспроизведения.

Возможно приобретение штекера с уже установленными проводами, снятого с разбитого автомобиля или вышедшей из строя магнитолы. После выяснения предназначения выполняется соединение кабелей обжимными трубками. Место стыка защищается изоляционной лентой или термоусадочной трубкой. Излишки длины кабелей собираются в бухты, которые затем фиксируются пластиковыми хомутами. Установленный жгут не должен иметь контакта с задней крышкой магнитолы, которая используется как радиатор усилителя.

Выполнение работ требует минимум инструментов и навыков. Если владелец автомобиля не уверен в собственных силах, то рекомендуется обратиться в сервисный центр, занимающийся монтажом акустического оборудования.

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Особенности подключения iso-переходника для магнитолы на Кадиллак

Никаких принципиальных технических различий между iso-переходником для магнитолы Toyota или iso-переходником на магнитолу Renault нет. Да и быть не может. По той причине, что iso — это общепринятый мировой стандарт для товаров, услуг и технологий, призванный объединить и тем самым повысить уровень эффективного взаимодействия между различными отраслями производства разных стран и потребителями. То есть, в нашем случае, к примеру, iso-переходник для магнитолы Sony от такого же, но для проигрывателя фирмы Пионер, будет отличаться только фирмой, его выпустившей, разделением адаптера на одну или две головки и ценой. Ну и, конечно, о чем мы упоминали в начале нашей статьи, внешней формой.

Само подключение автомагнитолы производится простым соединением через переходник от проигрывателя к системам автомашины.

Чтобы не быть голословными, приведем несколько наглядных примеров.

Стандарты 1din и 2din

При выборе акустики в автомобиль нужно обратить внимание на такую характеристику, как DIN магнитолы. Название данного параметра представлено аббревиатурой и образовано от названия немецкого института, в котором характеристика и была разработана (Deutsches Institut für Normung)

Существует 2 варианта:

• 1DIN — такие магнитолы имеют параметры 178х50 мм;
• 2DIN — размеры магнитол достигают 178х100 мм.

Некоторые производители выпускают устройства с промежуточным показателем 1,5DIN, однако такие модели используются в крайне ограниченном порядке. Их габариты — 178х75 мм.

Вне зависимости от ширины и высоты прибора его монтажная глубина во всех случаях одинакова и достигает 160 мм. Вышеописанные стандартные евроразмеры были приняты с одной целью — обеспечить взаимозаменяемость моделей автомагнитол.

Отличительная черта устройства 2DIN — увеличенная высота. Благодаря этому появляется возможность оснастить магнитолу более широким функционалом:

• усиленное охлаждение прибора;
• наличие встроенного жесткого диска;
• предусмотренный сенсорный дисплей;
• наличие дополнительных опций.

При покупке следует также обратить внимание на особенности конфигурации прибора. Они бывают штатными и нештатными

В этом случае прибор точно подходит по параметрам гнезда. Для его установки не потребуется дополнительных усилий.

Нештатные магнитолы — изделия других производителей, которые не предназначены для установки в данную марку машины. Для монтажа приборов такого типа потребуется переходная рамка.

В качестве примера отличительных характеристик штатных моделей можно назвать магнитолы японских компаний. Размеры автомагнитол Honda достигают 190х100 мм, Toyota — 200х100 мм. Для установки в эти автомобили акустики других производителей используют переходные рамки и гнезда принятых европейских габаритов (2 и 1 дин).

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Виды разъемов

В зависимости от производителя автомагнитолы разъем и фиксатор имеют различную конфигурацию. В конструкции магнитол Pioneer применялся штекер типа М16, имеющий сложную геометрическую форму для обеспечения установки только в одном положении. Оборудование Prology оснащается широким прямоугольным разъемом с небольшой высотой.

Стандартный евроразъем состоит из 2 секций, соединенных перемычкой или выполненных раздельно. На одной части располагаются силовые провода питания головного устройства, подведенные от аккумуляторной батареи, кузова автомобиля и замка зажигания. Жгут проводки отвечает за дополнительные функции магнитолы — изменение громкости в зависимости от скорости движения или приглушение звука при поступлении телефонного звонка.

Секция питания обозначается на электрических схемах литерой А, распиновка зависит от модели магнитолы. При использовании раздельных штекеров силовая секция оснащается колодкой из пластика коричневого цвета. Коммутационные кабели имеют изоляцию разного цвета, что позволяет разобраться в схеме подключения.

Другая половина обозначается буквой В, предназначена для коммутации магнитолы с громкоговорителями. Если проводка оснащена индивидуальными штекерами, то разъем для колонок выполняется из пластика черного цвета. Форма черного и коричневого штекера идентична, что может привести к ошибке при подключении, поэтому ряд производителей выполняет на деталях направляющие пазы, которые исключают некорректный монтаж.

Существуют головные акустические устройства с 3 штекерами подключения или с общим разъемом, имеющим нестандартную форму, такой объединяет в себе колодки типа евро и специальный штекер. Дополнительный элемент используется для разводки линейного выхода на штатной магнитоле или для подключения дополнительного навигационного оборудования.

Устройство адаптера стандарта iso для магнитол

Стандартный адаптер состоит из следующих составляющих:

• Колодка восьмиконтактного штекера прямоугольной формы, вставляющегося в выходное отверстие iso на магнитоле;
• Шлейф;
• Разделенная на две части или единая колодка на другом конце шлейфа проводов.

Одна из частей (половин) разъема отвечает за силовое питание от электросистемы авто. На схемах обозначается буквой А и выполняется в коричневом цвете.

Другая, В, окрашена в черный цвет и подключает автоакустику.

Иногда можно встретить переходные устройства с третьим разъемом (произвольного цвета). Они предназначаются для подключения к автомобильному проигрывателю дополнительного оборудования;

• Система спутниковой навигации;
• Усилители;
• Камеры бокового и заднего обзора и тому подобное.

Стандартные схемы подключения

Разъем, подключаемый к напряжению («А»), имеет 8 кабелей. Каждый из них необходим для решения следующих задач:

1. А1. Этот шлейф отвечает за регулировку громкости автомагнитолы на скорости. Кабель может иметь изоляцию любого цвета.
2. А2. Изоляция кабеля может быть любого цвета. Шлейф отвечает за опцию, при подключении которой громкость снижается (или полностью отключается) при поступлении на телефон входящего звонка.
3. А3. Этот контакт является резервным. Его оставляют пустым.
4. А4. Провод имеет желтый изолятор и отвечает за сохранение выполненных настроек. Подключается он к +12 В.
5. А5. Синий провод предусмотрен для обеспечения питания штатной антенны транспортного средства.
6. А6. Оранжевая обмотка. Кабель необходим для подсветки клавиш магнитолы и ее экрана.
7. А7. Красный провод. При его подключении положительный заряд возникает при активации зажигания.
8. А8. Черная защитное покрытие. Этот кабель крепят к “массе”.

Подключая ISO-коннектор «В», также следует учитывать предназначение проводов:

1. В1-В2. Фиолетовая и фиолетово-черная обмотки повода сигнализируют о том, что контакты предназначены для подключения заднего правого динамика (клеммами «+» и «-«).
2. В3-В4. Отличить эти шлейфы для автомагнитол можно по серой и черно-серой обмоткам. Их следует соединять с передним правым динамиком («+» и «-«).
3. В5-В6. Провода с белой и черно-белой изоляциями отвечают за работу левой передней колонки («+» и «-«) соответственно.
4. В7-В8. Эти провода окрашены в зеленый и черно-зеленый цвета. Они предназначены для подключения клеммы «+» и «-» от левого заднего динамика.

Что такое ISO ?

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Переходники и аксессуары

Автомобили, изготовленные для американского или японского рынков сбыта, оснащены оригинальным штекером для магнитолы. Оборудование имеет тюнер, частотный диапазон которого отличается от европейских стандартов, поэтому многие автовладельцы вынуждены применять различные адаптеры или менять головное устройство. Китайскими изготовителями выпускаются шлейфы для автомагнитол, которые обеспечивают коммутацию такого оборудования.

Существуют специальные ISO коннекторы для подключения штатных антенн автомобилей французского производства. Встречаются модификации, обеспечивающие подачу питания на дополнительный усилитель и фильтр. Также существуют различные фишки под магнитолу, обеспечивающие взаимодействие акустических компонентов, изготовленных по разным стандартам. Перечень необходимых переходников определяет владелец автомобиля в процессе подготовки к монтажу.
