О чем говорят разные цвета индикатора на аккумуляторе: обозначение и неполадки

Амперметр в качестве датчика заряда.

На старых автомобилях для этих целей часто применялись амперметры, двойного действия, которые показывали направление и силу проходящего по цепи тока. Прибор устанавливался в разрыв цепи между аккумуляторной батареей и потребителями с генератором. При включении потребителей, когда питание потребителей осуществляется от аккумулятора, стрелка амперметра откланяется от нуля в сторону минуса показывая разряд батареи. При работе двигателя, когда генератор начинает работать и выдаёт напряжение выше напряжения аккумуляторной батареи (13,5 – 14,5В), стрелка прибора откланяется к плюсу на величину проходящего через амперметр тока, показывая заряд батареи. Когда аккумулятор заряжен, то есть напряжение генератора равно или разница минимальна, стрелка находится у нулевой отметки.

Индикатор окончания заряда аккумулятора на светодиодах

Зачем следить за состоянием аккумулятора?

Автомобильный аккумулятор состоит из шести последовательно соединённых аккумуляторных батарей с напряжением питания 2,1 — 2,16В. В норме АКБ должен выдавать 13 — 13,5В. Нельзя допускать значительного разряда аккумуляторной батареи, поскольку при этом падает плотность и, соответственно, повышается температура промерзания электролита.

Чем выше износ аккумулятора, тем меньшее время он удерживает заряд. В тёплое время года это не критично, а вот зимой забытые во включённом состоянии габаритные огни к моменту возвращения способны полностью «убить» аккумулятор, превратив содержимое в кусок льда.

В таблице можно увидеть температуру промерзания электролита, в зависимости от степени заряженности агрегата.

Критическим считается падение уровня заряда ниже 70%. Все автомобильные электроприборы потребляют не напряжение, а ток. Без нагрузки даже сильно разряженный аккумулятор может показывать нормальное напряжение. Но при низком уровне, во время запуска двигателя, будет отмечаться сильная «просадка» напряжения, что является тревожным сигналом.

Своевременно заметить приближающуюся катастрофу возможно лишь в том случае, когда непосредственно в салоне установлен индикатор. Если во время работы автомобиля он постоянно сигнализирует о разрядке – пора ехать на СТО.

Какие существуют индикаторы

Многие АКБ, особенно необслуживаемые, имеют встроенный датчик (гигрометр), принцип работы которого основан на измерении плотности электролита.

Этот датчик контролирует состояние электролит и ценность его показателей относительна. Не очень удобно по несколько раз залазить под капот автомобиля, что бы проконтролировать состояние электролита в разных режимах работы.

Для контроля состояния АКБ значительно удобнее электронные приборы.

Виды индикаторов заряда аккумуляторной батареи

В автомагазинах продаётся множество таких устройств, различающихся дизайном и функционалом. Фабричные приборы условно делятся на нескольких типов.

По способу подключения:

• к разъёму прикуривателя;
• к бортовой сети.

По способу отображения сигнала:

• аналоговые;
• цифровые.

Принцип работы у них одинаков, определение уровня заряда АКБ и отображение информации в наглядном виде.

Как сделать индикатор заряда аккумулятора на светодиодах?

Существуют десятки разнообразных схем контроля, но результат они выдают идентичный. Подобное устройство возможно собрать самостоятельно из подручных материалов. Выбор схемы и комплектующих зависит исключительно от ваших возможностей, фантазии и ассортимента ближайшего магазина радиотоваров.

Вот схема для понимания как работает индикатор заряда аккумулятора на светодиодах. Такую портативную модель можно собрать «на коленке» за несколько минут.

Д809 – стабилитрон на 9В ограничивает напряжение на светодиодах, а на трёх резисторах собран сам дифференциатор. Такой светодиодный индикатор срабатывает на силу тока в цепи. При напряжении 14В и выше сила тока достаточно для свечения всех светодиодов, при напряжении 12-13,5В светятся VD2 и VD3, ниже 12В — VD1.

Более продвинутый вариант при минимуме деталей можно собрать на бюджетном индикаторе напряжения — микросхеме AN6884 (KA2284).

Схема led индикатора уровня заряда АКБ на компараторе напряжения

Схема работает по принципу компаратора. VD1 – стабилитрон на 7,6В, он служит в качестве эталонного источника напряжения. R1 – делитель напряжения. При первоначальной настройке он выставляется в такое положение, чтобы при напряжении 14В светились все светодиоды. Напряжение, поступающее на входы 8 и 9, сравнивается через компаратор, а результат дешифруется на 5 уровней, зажигая соответствующие светодиоды.

Контроллер зарядки АКБ

Что бы отслеживать состояние аккума во время работы зарядного устройства, делаем контроллер заряда АКБ. Схема устройства и используемые компоненты максимально доступны, в то же время обеспечивают полный контроль над процессом подзарядки батарей.

Принцип работы контроллера следующий: пока напряжение на аккумуляторе ниже напряжения заряда – горит зелёный светодиод. Как только напряжение сравняется, открывается транзистор, зажигая красный светодиод. Изменение резистора перед базой транзистора меняет уровень напряжения, необходимого для открытия транзистора.

Это универсальная схема контроля, которую можно использовать как для мощных автомобильных аккумуляторов, так и для миниатюрных литиевых батареек-аккумуляторов.

Стоит ли доверять зелёному глазку на аккумуляторе?

На многих современных автомобильных аккумуляторах имеется индикатор заряженности (или как его еще называют — «глазок»). Причем наличие этого самого «глазка» сказывается на стоимости — такие аккумуляторы стоят дороже своих «безглазых собратьев».

Но практика показывает, что польза от наличия такого «глазка» весьма сомнительная. Встроенный индикатор заряженности чаще всего только вводит в заблуждение владельцев автомобилей по поводу состояния аккумулятора.

По сути, «глазок» или индикатор заряженности аккумулятора представляет собой упрощенный ареометр, который установлен только в одной секции аккумулятора.

Что нужно знать про индикатор заряженности?

В пластиковом корпусе «глазка» находятся несколько шариков с разным удельным весом и цветом, и в зависимости от плотности, всплывает нужный шарик. Сразу нужно отметить, что там нет никаких лампочек или хитрых микросхем.

Индикатор заряженности может показывать три основных состояния — это «аккумулятор заряжен», «аккумулятор разряжен» и «низкий уровень электролита».

Заряженность аккумулятора индикатор показывает в том случае, если плотность выше 1,24 г/см3, однако при этом у разных производителей эти значения могут отличаться. Например, в некоторых аккумуляторах бывает так, что и при 1,20 г/см3 «глазок» показывает состояние «заряженный».

«Аккумулятор разряжен» встроенный индикатор показывает обычно в том случае, когда плотность ниже порогового значения.

А вот низкий уровень электролита «глазок» показывает тогда, когда уровень электролита находится ниже кончика самого индикатора.

Обратите внимание, что при определенных условиях встроенный индикатор заряженности может давать ложные показания, и вводить автовладельцев в заблуждение. Рассмотрим более подробно каждую ситуацию

Залипают шарики внутри индикатора заряженности

Достаточно часто попадаются аккумуляторы с дефектами. Например, индикатор может показывать значение «аккумулятор разряжен» (то есть, всплывает красный шарик), однако при этом плотность и уровень в этой секции и во всем аккумуляторе находится в норме.

Зеленый цвет «глазка» при минусовой температуре

Плотность электролита при температуре около +25 градусов 1,18 г/см3, что указывает на то, что аккумулятор немного подразряжен.

А при температуре –26 градусов плотность будет 1, 22 г/см3 индикатор будет показывать зеленый цвет, что говорит о том, что аккумулятор заряжен, хотя это далеко о не так.

Неверные показания после добавления электролита

Если по незнанию в аккумулятор был добавлен электролит, чего делать категорически нельзя, то аккумулятор не выдает заданных характеристик и, по сути, находится в разряженном состоянии. Но индикатор при этом может показывать, что аккумулятор заряжен.

Плотность в разных банках может сильно отличаться

Индикатор заряженности обычно устанавливается в средних секциях аккумулятора, но в крайних секциях (плюсовой и минусовой) уровень обычно ниже и плотность бывает тоже ниже, чем в банке, где установлен «глазок». Но при этом индикатор может показывать, что аккумулятор авто заряжен.

Неверные показания, если произошло замыкание

Если в любой банке аккумулятора, кроме той, где установлен индикатор заряженности, произошло замыкание, «глазок» это не покажет.

Иными словами, аккумулятор будет в неработоспособном состоянии, тогда как сам «глазок» будет «гореть» зеленым.

Оплывание активной массы в аккумуляторе авто

Очень часто «по сроку давности» или же по причине неправильной эксплуатации происходит так называемое оплывание активной массы. В результате этого напряжение под нагрузкой падает, а стартер не способен покрутить и одного раза.

Причем сам индикатор заряженности может показывать при этом зеленый цвет, хотя аккумулятор уже давно пора заменить на новый.

Многие автовладельцы оценивают состояние аккумулятора только по значению этого индикатора, и максимально убеждены в его правдивости и точности. Хотя, как показывает практика, это далеко не так.

«Глазок» — это всего лишь дополнительный индикатор, на который не стоит полагаться полностью. Лучше проводите периодическую профилактику аккумулятора, и самое главное — помните, что сам по себе зеленый цвет индикатора не всегда указывает на то, что с АКБ все отлично.

Оцените запись

Простой высокоточный индикатор разряда АКБ

Самая распространённая проблема водителей – это отсутствие в автомобиле индикации разрядки аккумулятора на панели с приборами. Такая проблема создаёт некоторый дискомфорт, в связи с тем, что водитель поздно замечает, разряженный аккумулятор, особенно если большой показатель утечки тока АКБ

Стоит обратить внимание, что собирается такой прибор для индикации довольно легко

Измерять заряд аккумулятора можно и самому с помощью вольтметра

На сегодняшний день вольтметры очень дорогие, а так, как он не сильно то и обходим, потому что для нас важно лишь значение, до которого может доходить заряд

Стоит обратить внимание на то, что прибор, с помощью которого будет измеряться заряд аккумулятора можно сделать своими руками и без вольтметра. Ниже приведена система для создания индикатора разряженного аккумулятора, в качестве индикатора взята светодиодная лампа

Когда напряжение падает и заряд аккумулятора низкий, загорается светодиодная лампа, что и служит индикатором к подзарядке

Ниже приведена система для создания индикатора разряженного аккумулятора, в качестве индикатора взята светодиодная лампа. Когда напряжение падает и заряд аккумулятора низкий, загорается светодиодная лампа, что и служит индикатором к подзарядке.

Глядя на схему, можно убедиться в том, что собрать её будет несложно. Любой элемент системы легко купить. Как транзисторы можно использовать:

• КТ 315Б
• КТ 3102
• S 9012
• S 9014
• S 9016

В качестве светодиодной лампы, можно приобрести любую, главное, чтобы её рабочее напряжение было в пределах 15–20 В.

Главный и незаменимый элемент системы – это переменный резистор R2, с его помощью устанавливается предел, при котором срабатывает индикатор, несмотря на то, что в схеме написано взять его с 1,5 кОм, необходимо брать более мощный в пределах 20 кОм. Потому что если брать R1= 20 кОм, то такого сопротивления будет мало, для того чтобы открыть ключ VT1.

Если брать аккумулятор с обыкновенным зарядом в 12 В и больше, то транзистор VT1 будет открывать и шунтировать индикаторную светодиодную лампу HL1. Когда напряжение аккумулятора падает, то VT1 будет со временем уменьшаться, пока не закроется, после его отключения, откроется VT2 и загорится светодиодная лампа HL1, это и служит сигналом о том, что заряд аккумулятора низкий. Для такой схемы, возможно, подключить любой порог сигнализирования.

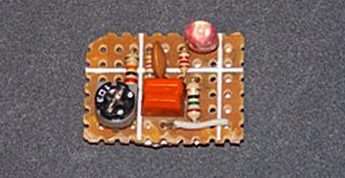

В качестве платы можно использовать материал с ПК или старого телевизора. По размерам такая система маленькая и удобная.

Чтобы настроить систему, необходим прибор для питания с индикатором напряжения, с помощью которого будет регулироваться резистор, и выставляться пределы для срабатывания сигнализации.

В случае необходимости можно сделать несколько таких схем с разными порогами чувствительности, для более точного измерения.

Руководство по изготовлению устройства в домашних условиях

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает напряжения в бортовой сети в пределах 6-14В.

Для схемы понадобятся следующие детали:

• печатная плата;
• резисторы: 2 сопротивлением 1 кОМ, 1 сопротивлением 2 кОм и 3 сопротивлением 220 Ом;
• транзисторы: ВС547 — 1 и ВС557 — 1;
• стабилитроны: один на 9,1 В, один на 10 В;
• светодиодные лампочки (RGB): красный, синий, зеленый.

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

• красный горит, если напряжение от 6 до 11 В;
• синий соответствует напряжению от 11 до 13 В;
• зеленый означает полную зарядку, то есть напряжение превышает 13 В.

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению. Кроме того, прибор легко будет подключить к замку зажигания. После установки водитель сможет всегда знать, насколько заряжена батарея его автомобиля и заряжать свой аккумулятор в случае необходимости.

Индикатор заряда аккумулятора

←Чем отличается моторное масло для бензинового и дизельного двигателяЕсли цвет электролита в аккумуляторе потемнел и стал черным или красным → Весь список статей → Ищете что-то?

Таблицы подбора аккумулятора по марке автомобиля (размеры, емкость, полярность)

Какие существуют индикаторы заряда автомобильного аккумулятора

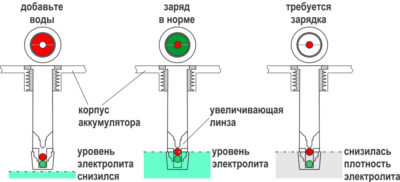

Это простейший ареометр. Линза и шарик в трубочке, изменяющий свое положение под воздействием электролита.

При плотности электролита 1,27-1,29 (аккумулятор заряжен) шарик всплывает на самый верх и занимает центр просматриваемый через линзу. В этом случае мы видим линзу, как полностью зеленую (зеленую с полосками, другие варианты).

При разряде аккумулятора плотность электролита снижается, шарик-поплавок начинает опускаться и линза чернеет (краснеет или меняет цвет на другой).

В самое нижнее положение шарик опускается в том случае если уровень электролита стал слишком низким и шарик находится в воздухе. В этом случае индикатор сигнализирует о необходимости долить дистилированную воду в аккумулятор.

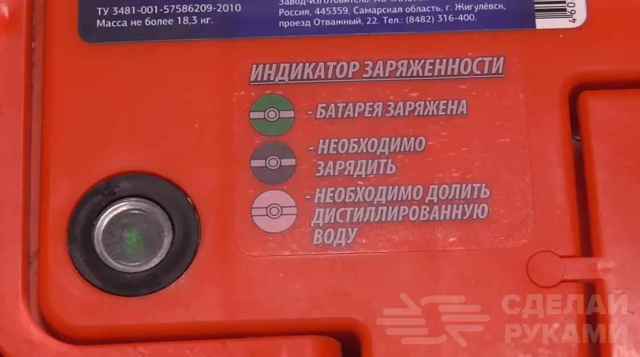

Обозначение цвета состояний индикатора-глазка обычно отражено в легенде, напечатанной рядом с ним на этикетке.

Например, может быть так: Зеленый — полный заряд; Белый — аккумулятор нужно дозарядить; Красный с черной точкой — аккумулятор полностью разряжен;

Красный — долить воды.

К сожалению индикаторы устроены таким образом, что позволяют очень примерно оценить плотность электролита. Узнать точно процент заряда батареи по такому индикатору невозможно. Определяет он лишь полный разряд и то в одной из шести банок аккумулятора. Разряженная на 50% или полностью заряженная батарея для индикатора-глазка не отличается.

По большому счету, это игрушка. Но многие производители вводят его в конструкцию, поскольку отсутствие глазка воспринимается большинством потребителей как недостаток.

Индикатор на аккумуляторе

Архив объединенного форума

Объединенный — Выбор и приобретение — Общие вопросы — Гараж — Страхование — Музыка в авто — Правовой — GT Toyota — Nissan — Mitsubishi — Honda — Mazda — Subaru — Suzuki — Isuzu — Daihatsu — Грузовики и спецтехника — Барахолка (продам) — Барахолка (куплю)

Характеристика индикатора уровня заряда батареи

На современных автомобилях с бортовым компьютером водитель имеет возможность получить информацию об уровне . Старые модели оборудованы аналоговыми вольтметрами, но они не отражают истиной картины состояния аккумулятора. Индикатор напряжения (ИН) аккумулятора — вариант иметь оперативную информацию о напряжении батареи.

Предназначение и устройство

На ИН возложены две функции – показывать, как заряжается АКБ от генератора, и информировать о величине заряда аккумулятора автомобиля. Проще всего собрать такое устройство своими руками. Схема самодельного устройства простая. Приобретя необходимые детали, легко собрать индикатор своими руками. Таким образом можно сэкономить, так как себестоимость прибора получается низкой (автор видео — AKA KASYAN).

Принцип действия

Индикатор уровня заряда имеет три светодиодные лампочки разных цветов. Обычно это: красный, зеленый и синий. Каждый из цветов имеет свою информативную нагрузку. Красный цвет означает низкую зарядку, которая является критичной. Синий цвет соответствует рабочему режиму. Зеленый цвет говорит о полной заряженности аккумулятора.

Разновидности

ИН могут быть размещены на аккумуляторных батареях в виде гидрометра или в виде отдельных устройств с информационным дисплеем. Встроенные ИН обычно размещают на . Они оснащаются поплавковым индикатором (гидрометром). Он имеет простую конструкцию.

Конструкция встроенного ИН

Выпускаются заводские ИН:

1. DC-12 В. Устройство представляет собой конструктор. С его помощью можно контролировать заряженность АКБ и работоспособность реле-регулятора.
2. Для тех, у кого машина оборудована вторым аккумулятором, полезным устройством будет панель с индикатором от TMC. Это панель из алюминия с размещенным на ней вольтметром и переключателем с одной батареи на другую.
3. ИН Signature Gold Style и Faria Euro Black Style – определяют уровень заряда аккумулятора. Но их стоимость слишком высокая, поэтому на них небольшой спрос.

Обозначения цветов и Как работает

Практически каждому владельцу автомобиля знакома ситуация, когда ни с того ни с сего машина не заводится, а в последствии выясняется, что причина в разряженном аккумуляторе. Чтобы избежать такого, нужно следить за уровнем заряда, а для проверки достаточно только заглянуть под капот.

Для чего нужен глазок у автомобильного аккумулятора

Многие автомобильные аккумуляторы оснащены специальным прибором, который измеряет и показывает степень заряженности батареи. Встроенный индикатор заряда находится на лицевой (верхней) стороне устройства и похож на глазок – посмотрев на него, автовладелец быстро понимает, что всё в порядке либо необходима подзарядка.

Как работает индикатор и насколько он точен

Под маленьким глазком скрывается встроенный аэрометр (прибор, измеряющий плотность жидкости). Внутри аккумулятора электролит и, измеряя его плотность, прибор сообщает, есть ли необходимость в зарядке.

Устройство прибора

Аэрометр представляет собой небольшую трубку, в конце которой находится поплавок в виде цветного шарика. Если аккумулятор заряжен хорошо, плотность электролита высокая, и шарик поднимается наверх. Именно его и видит автовладелец через лупу глазка.

При недостаточном заряде плотность электролита падает, и зеленый шарик тонет. Вместо него видна только трубка устройства черного цвета и глазок кажется черным. В некоторых аккумуляторах помимо зеленого есть еще и красный шарик. Именно он всплывает наверх при понижении плотности, сменяя зелёный.

Помимо недостаточного заряда в аккумуляторе может быть недостаток электролита. В таком случае в глазке видна поверхность жидкости, и индикатор приобретает белый цвет.

Погрешности в работе индикатора

Не стоит безоговорочно верить показателю индикатора и полностью на него полагаться. Судя по многочисленным отзывам автолюбителей, в его работе есть погрешности, и он не всегда показывает реальное состояние аккумулятора. Причина может быть в следующем:

• плотность электролита меняется в зависимости от температуры – холод повышает его плотность, и индикатор будет показывать норму при том, что аккумулятор на самом деле почти разряжен;
• стеклянные и пластиковые части прибора могут повредиться из-за высокой температуры и повлиять на его точность;

аккумулятор состоит из 6 банок, а прибор установлен только в одной и отображает данные только по ней, ситуация же в остальных банках может существенно отличаться и влиять на общую работу всего АКБ.

Автолюбители отмечают еще один недостаток такого индикатора – чтобы проверить заряд нужно открыть капот и заглянуть под него. Конечно же, гораздо удобнее, когда данные отображаются прямо в салоне автомобиля.

Обозначения цветов

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

• Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
• Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

• Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
• Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Почему после зарядки может не загореться зеленый цвет

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

• зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
• грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
• аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки.

зачем нужна эта лампочка и что она означает

На большинстве современных аккумуляторов, которые устанавливаются в транспортные средства, можно найти специальную лампочку, которая светится разными цветами, в зависимости от состояния батареи. Если индикатор на аккумуляторе горит красным или другим цветом, можно сделать выводы об уровне заряда устройства. Бывает, что неопытные водители не знают об этой особенности.

Режимы индикатора аккумулятора

Индикатор на АКБ предназначен для быстрого определения уровня заряда. В любой современной модели можно встретить такую лампочку, поскольку конструкция устройства не может быть разобрана, и установить показатели электролита «вручную» невозможно.

Каждый цвет характеризует различное состояние батареи, а именно:

1. Зеленая лампочка сигнализирует о том, что аккумулятор полностью заряжен и может стабильно работать в стандартном режиме. Иными словами, нет необходимости в зарядке батареи.
2. Если горит белый индикатор на аккумуляторе, в нем содержится низкий уровень электролита. Как правило, эта проблема возникает при постоянном превышении максимального времени зарядки устройства. Из-за этого происходит выброс электролита в газообразной форме через соответствущий клапан на поверхности аккумулятора. При возникновении такой проблемы необходимо разобрать устройство и добавить в него дистиллированную воду. Для этого лучше всего обратиться к специалистам.
3. Черный или красный индикатор на аккумуляторе свидетельствует о низком уровне заряда батареи. В таком случае необходимо срочно зарядить устройство, иначе высока вероятность его полного выхода из строя.

Устройство конструкции

Многие ошибочно считают, что такое приспособление выполнено в виде светодиодной лампочки. Однако устройство этого прибора выглядит по-другому. В большинстве случаев используется специальный ареометр, который встраивается непосредственно в корпус АКБ. Это приспособление позволяет точно определить плотность электролита в устройстве. В зависимости от полученных данных, в трубке всплывает шарик определенного цвета, после чего он проецируется на специальное окошко, расположенное на поверхности устройства.

Если батарея полностью заряжена, то на верху трубки находится зеленый шарик, который можно увидеть в окошке и принять за лампочку. Если устройство разряжено, всплывает красный шарик. В случае с черным цветом никакой шарик не всплывает, и в окошке просто виден черный цвет.

Дополнительная информация

Многие автомобилисты сталкиваются с проблемой, когда аккумулятор был полностью заряжен, но красный индикатор не сменяется зеленым. Всего можно выделить три причины, по которым это может произойти:

1. В конструкции используются специальные шарики, и часто возникает ситуация, когда они застревают и не могут выскочить на поверхность. В таком случае необходимо потрясти аккумулятор, и индикатор покажет нужный цвет.
2. На приспособление попала грязь от пластин, которая препятствует правильной передаче информации. Это связано с тем, что пластины в любом аккумуляторе могут осыпаться с течением времени. Тогда электролит становится мутным.
3. Вполне возможно, что устройство вышло из строя и не может правильно заряжаться. В таком случае нужно обратиться к специалистам.

При необходимости можно снять индикатор самостоятельно. В большинстве случаев это удается сделать с помощью простых плоскогубцев, но такая «процедура» небезопасна. Есть вероятность того, что нарушится безвоздушное пространство внутри устройства. Это приведет к утечке «гремучего газа». Поэтому рекомендуется тщательно подумать о надобности такого действия перед его началом.

proakkym.ru

Устройство

Производители автомобильного оборудования часто используют современные технологии. Они обеспечивают повышенный уровень комфорта при обслуживании транспортного средства. Новые модели оснащают системой контроля за состоянием аккумулятора. В старых автомобилях ВАЗ 2109 и ВАЗ 2107 можно увидеть аналоговые вольтметры.

Востребованность такого прибора, как индикатор заряда, сильно возрастает в зимний период. Из-за негативного воздействия низкого температурного режима АКБ довольно быстро разряжается. Весомым поводом для беспокойства становится учащение ситуаций, которые сопровождаются проблемами с запуском автомобиля.

Оценив состояние индикатора, водитель сможет определить причину возникшего «недомогания». Аккумулятор состоит из 6 батарей. Напряжение каждой из них варьируется от 2,1 до 2,16 В. Стандартный прибор должен давать не больше 13,5 В. При критическом разряжении АКБ происходит увеличивается температура промерзания и снижается плотность электролита.

Узнай время зарядки своего аккумулятора

О значительном износе аккумуляторной батареи свидетельствует заметное уменьшение периода, во время которого она способна удерживать заряд. Летом это вряд ли создаст серьезную проблему. Зимой незаряженный аккумулятор не сможет обеспечить полноценное функционирование габаритов. По мнению специалистов, критическим показателем является заряд, равный 30%. При его понижении электроприборы, коими оборудован автомобиль, перестают работать.

Горит лампа АКБ

Если индикатор располагается в салоне транспортного средства, водитель сможет своевременно узнать о разрядке аккумулятора. Получив тревожный сигнал, автолюбителю следует посетить станцию технического обслуживания.

Помимо преимуществ у индикатора заряда имеются недостатки. Среди них выделяют:

1. Расположение приспособления. Его помещают на одну из емкостей. Следовательно, полученные данные будут свидетельствовать о степени заряженности и плотности электролита только в этой емкости.
2. Индикаторы бывают пластиковыми или стеклянными. Приспособления из первой категории могут пострадать от температурных перепадов.
3. Прибор не учитывает такой показатель, как прочность электролита.

Показания индикаторов батареи на ноутбуках разных производителей

На многих ноутбуках Asus устанавливается двухцветный индикатор зарядки аккумулятора. Он может находиться в следующих состояниях:

• зелёный. Заряд батареи составляет 95─100%. Ноутбук работает от электросети;
• оранжевый. Ноутбук работает от сети, а уровень заряда меньше 95%;
• оранжевый мигает. Ноутбук работает от аккумулятора. Уровень заряда меньше 10%;
• выключен. Ноутбук работает от АКБ, уровень заряда 10─100%.

У ноутбуков Acer лампочка АКБ в основном имеет два состояния:

• жёлтый цвет. При заряде аккумулятора;
• зелёный цвет. При питании от электрической сети.

У ноутбуков Dell индикатор заряда батареи работает следующим образом.

При питании от сети:

• горит зелёный. АКБ заряжается;
• мигает зелёный. Заряд батареи практически полный;
• выключен. Отключён от внешнего питания или полностью заряжен.

При питании от аккумулятора:

• не горит. Заряд АКБ в норме;
• мигает оранжевый. Заряд аккумулятора ниже нормы;
• горит оранжевый. Заряд АКБ критически низкий.

На большинстве ноутбуков Sony производитель делает следующую индикацию:

• горит оранжевый. Идёт зарядка аккумулятора;
• мигает зелёный. Заканчивается зарядка в обычном режиме;
• мигает оранжевый. Заканчивается зарядка батареи в спящем режиме;
• быстрое мигание оранжевым. Отказ аккумуляторной батареи или её неправильная установка.

Lenovo

У ноутбуков Lenovo все достаточно просто:

• индикатор выключен. Батарея имеет нормальный уровень заряда (10─100%);
• горит оранжевым. Аккумулятор требуется зарядить.

Toshiba

У Toshiba индикация состояния аккумулятора следующая:

• горит белый. АКБ полностью заряжена;
• горит янтарный. Батарея заряжается;
• мигает янтарный. Аккумулятор разряжен.

Samsung

• горит зелёный. Батарея полностью заряжена;
• горит жёлтый. Идёт процесс зарядки аккумулятора;
• мигание. АКБ неисправна.

В случае HP трудно сказать что-то определённое, поскольку индикатор батареи устанавливается на ограниченное число моделей. В руководствах по эксплуатации многих моделей HP есть рекомендация ориентироваться на значок аккумулятора Windows на панели задач. По нему рекомендуется определять, когда АКБ требуется зарядка. Также для этих целей можно использовать утилиту HP Support Assistant. Дополнительно можете прочитать о программах для калибровки батареи ноутбука.

На ноутбуке Asus есть еще режим: переменное мигание красного и зеленого. Что это значит 100% не уверен.

может быть зеленый показывает, что работает от сети, а красный это активность винчестера?

У меня такая же проблема с Asus X751L: мигает с чередованием оранжевого и зеленого, только возраст ноутбука 3,5 года. При этом как бы заряд батареи не уменьшается (на панели уже 2-3 дня заряд — 95%)

Здравствуйте, Богдан! Огромное спасибо за статью, очень всё информативно и просто изложено. У меня такая проблема, может вы мне подскажете что делать: Ноутбук Asus U30J, не корректно делала — практически постоянно подключен был к питанию от сети, даже когда батарея была заряжена на 100% (зная, что это портит аккумулятор, но вот так вот уж делала). Так вот у меня на днях просто выключился компьютер. Потом включила его и смотрю, что индикатор аккумулятора не горит, а иконка на панели задач гласит о том, что аккумулятор подсоединён, но не заряжается. Я вынула шнур зарядки и вставила обратно, включилась зарядка, но отключилась через секунд 10. Вообщем проблема в том, что то заряжает (может и по 10-20 минут заряжать и дольше), то отключается. При чём я так поняла, что доходит до определённого уровня заряд (меньше 100% разумеется) и перестаёт заряжаться. И этот определённый уровень заряда не одно и тоже число, каждый раз новое, вчера до 83 доходило, сегодня 75 было, вот сейчас как раз жду что будет (на данный момент 72% и пока заряжается). Подскажите что это может быть и стоит ли заменить аккумулятор? или реально как-то исправить это другим путём? Я уже отключала ноутбук от сети и выключала его, аккумулятор вытаскивала и держала кнопку включения ноутбука 30 сек (читала что так можно сбросить вроде какие-то настройки аккумулятора). Не знаю что и как. Не хочу пока нести в сервисный центр, вернее нет такой возможности, очень нужен ноутбук для работы. Заранее спасибо за совет.
