Замена прокладки головки блока цилиндров на автомобиле ваз 2107

labavto.com

Прокладка головки блока цилиндров (ГБЦ) устанавливается, чтобы улучшить герметизацию между головкой и блоком цилиндров. При затяжке соединений прокладка равномерно спрессовывается, чем обеспечивает полную герметичность. Это одноразовая деталь, которую приходится периодически менять. Замену прокладки ГБЦ на ВАЗ 2107 можно выполнить своими руками в гаражных условиях, руководствуясь пошаговой инструкцией.

Что учесть при выборе нового изделия

Чтобы прокладка выполняла свои функции, она должна быть устойчивой к воздействию повышенных температур и иметь свойство сжиматься. Эти свойства зависят от материала изготовления. Существует несколько вариантов изготовления прокладок: из асбеста, паронита, металла и их комбинаций.

Комбинированные варианты, слои которых сделаны из различных материалов, сочетают в себе несколько свойств. Прокладки из асбеста и металлических сплавов обладают повышенной устойчивостью к воздействию высоких температур, но не усиливают уплотнения между головкой и блоком цилиндров. Изделия из паронита и резины, обеспечивают качественную герметизацию, но предел для высоких температур у них ниже. Выбирая прокладку, предпочтение следует отдавать изделиям комбинированного типа.

Чтобы не ошибиться с выбором уплотнителя, необходимо учитывать характеристики силового агрегата, который установлен на автомобиле. На ВАЗ 2107 может быть установлен один из трех типов двигателей. Они отличаются диаметром цилиндров. У силового агрегата 2103 диаметр 76 мм, у 2105 и 2106 – 79 мм. Если поставить прокладку несоответствующего диаметра, испортятся кромки уплотнителя. Естественно, будет нарушена герметизация.

Замена прокладки и сборка

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место. Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока. Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла. Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку

Обратите внимание на то, что прокладки бывают двух типов – старого и нового образца. Последнюю выдает очень тонкий слой герметика по всему периметру

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107. Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке. Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м. Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

Поэтапное руководство по снятию и ремонту

1. Снятие головки блока цилиндров является ответственным этапом в нашем случае. Перед тем, как приступить к снятию и доработке ГБЦ, необходимо слить с двигателя все антифриз, а также снять воздушный фильтр вместе с карбюратором. Перед этим заранее отсоедините все патрубки и шланги системы. Для осуществления работ вам потребуется стандартный набор инструментов, то, что должно быть у каждого водителя, включая гаечные ключи, отвертки и так далее.
2. Когда карбюратор снят, необходимо приступить к демонтажу крышки головки блока цилиндров, а также совмещению меток на диске коленчатого шкива и распредвала. Кроме того, метки на диске распредвала должны совпадать с меткой на корпусе. Подробнее об этом на видео и фото.
3. Следующим этапом демонтажа станет ослабление натяжителя цепочки и демонтаж опорной шайбы. Вам нужно резко снять винт и демонтировать звезду ГБЦ. Также следует осуществить демонтаж распределительного вала ВАЗ 2106 вместе с корпусом. Далее, снимаются рокера, после чего отсоединяются все высоковольтные кабеля от свечей зажигания и выкручиваются винты, которые крепят саму ГБЦ. Далее, головка блока цилиндра снимается для ремонта, предварительно чистится от отложений и образовавшегося нагара.

Замена прокладки гбц ваз 2107 инжектор — Автомастер

Сам по себе процесс замены как с инжектором, так и на двигателе с карбюратором на ВАЗ 2107 несложен и для того, чтобы справиться с ним, достаточно внимательно изучить предлагаемый нами материал и посмотреть видео.

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

Причины замены:

• Повреждение прокладки в районе канала охлаждающей системы и дренажного канала смазывающей системы. Когда такое происходит, ОЖ оказывается в поддоне картера и смешивается со смазкой. Получается смесь с коричневатым оттенком. Обнаружить это можно вовремя проверке уровня смазки в силовом агрегате на щупе. Также об этой неисправности говорит, уменьшение уровня ОЖ в радиаторе. Если вовремя не вмешаться, то последствия могут быть катастрофическими вплоть до разрушения силового агрегата.
• Повреждение прокладки в районе канала охлаждающей системы и цилиндра. Это может произойти вследствие установки прокладки низкого качества или неправильно установленной головки.
• Прогар в районе цилиндров. Обнаруживается и диагностируется эта неисправность снижением компрессии в цилиндрах, нестабильной работой мотора.Прогар между цилиндрами
• Разрушение прокладки. Если через прокладку начала просачиваться ОЖ и все усилия по затяжке ГБЦ не приносят никакого результата, то необходима срочная замена.

Этапы работы

Динамометрический ключ

Для замены прокладки ГБЦ на ВАЗ 2107 потребует стандартный набор инструментов и динамометрический ключ.

Замена на инжекторном двигателе

1. Сливаем ОЖ.
2. Снимаем аккумулятор.
3. Отключаем провод термодатчика.
4. Отвинтив крепящие гайки, убираем приемную трубу.
5. Предварительно установив поршень 4-го клапана в положение верхней мертвой точки, убираем верхний корпус вместе с распредвалом.
6. Убираем термозащитный щиток стартера, предварительно открутив гайку.
7. Отключаем все провода и колодки датчиков.
8. Отключаем трос дроссельной заслонки.
9. Убираем перепускной патрубок.
10. Убираем патрубок радиатора.
11. Отсоединяем трубки, посредством которых подается горючее.
12. Убираем шланг с патрубка ресивера.
13. Отвинчиваем болты с помощью которых крепится ГБЦ. Всего тринадцать болтов.
14. Снимаем ГБЦ.
15. Меняем прокладку.
16. Ставим на место ГБЦ.
17. Болты головки блока цилиндров на двигателе ВАЗ 2107 с инжектором закручиваются в строго определенной последовательности с применением динамометрического ключа.Последовательность закручивания болтов
18. Подсоединяем все снятые элементы.

Замена прокладки ГБЦ на карбюраторном двигателе

1. Сливаем ОЖ, предварительно открутив сливную пробку.
2. Снимаем АКБ.
3. Отсоединяем провод датчика температуры ОЖ.
4. Демонтируем корпус воздухоочистительного барьера карбюратора.
5. Чистой ветошью нужно закрыть камеры карбюратора.
6. Отключаем рычаги дроссельной заслонкой.
7. Убираем трос заслонки воздуха.
8. Убираем шланг воздушного корректора зажигания.
9. Снимаем колодки с проводами от электромагнитного клапана.
10. Снимаем шланг подачи топлива.
11. Демонтируем шланг ЭПХХ.
12. Снимаем с ГБЦ корпус распредвал вместе с валом.
13. Снимаем рычаги клапанов с пружинами.
14. Выкручиваем свечи.
15. Демонтируем распределитель.
16. Убираем термозащитный щиток стартера.
17. Снимаем провод массы.
18. Отсоединяем шланг усилителя тормозной системы и экономайзера.
19. Убираем патрубки охлаждающей системы.
20. Открутив болты блока, снимаем ГБЦ.
21. Снимаем старую.
22. Ставим новую. Установка новой
23. Болты головки блока цилиндров закручиваем в строго определенной последовательности с применение динамометрического ключа. Закручивание с помощью динамометрического ключа
24. Устанавливаем обратно головку и все предварительно снятое оборудование.

«Замена прогоревшей прокладки на классических моделях Лады»

В этом видео опытный мастер во всех деталях и тонкостях наглядно покажет и подробно расскажет как необходимо правильно менять прокладку головки блока цилиндров на классических моделях Лады. На автомобиле ВАЗ 2107 с инжекторным и карбюраторным двигателем все работы проходят по такой же схеме.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

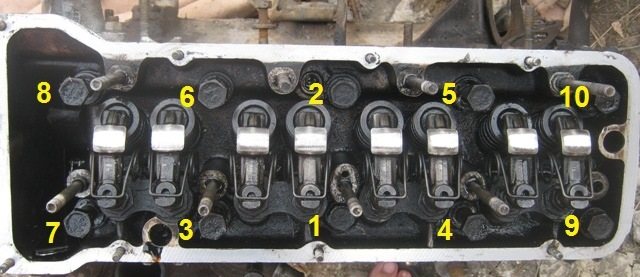

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

• все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
• отсоединяем полностью корпус воздушного фильтра с патрубками;
• снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
• отсоединяем высоковольтные провода, снимаем модуль зажигания;
• демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
• откручиваем натяжной ролик, скидываем ремень ГРМ;
• демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
• снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
• демонтируем клапанную крышку, открутив все болты ее крепления;
• отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
• снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
• откручиваем болты термостата (3 шт., шестигранником на 5);
• скручиваем болты крепления ГБЦ (10 шт.);
• отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Все же умудрился я перегреть движок (сам виноват дурак, пожалел 100 руб. на датчик включения вентиллятора, провел кнопку — вот и результат), патрубки радиатора надувались, словно воздушные шары))

Договорился со знакомыми парнями на СТО, что бы выделили мне место около бокса, дали инструмент и помогли советом)) Для местных — станция на находится по адресу ул. Лизы Чайкиной, д. 85 — это как ехать от остановки «хлебная база» к строительному рынку на слепых по х$&вой дороге. Фото проезда ниже.

Закупился прокладками: Прокладка ГБЦ под поршни диаметром 76мм (У меня блок 2103), проклаки впуск/выпуск коллекторов, прокладками карбюратора (его снимать необязательно, но я снял), герметик высокотемпературный, герметик резьбовой(у меня выкрутилось много гаек вместе со шпильками), прокладка клапанной крышки, прокладка крышки цепи(тоже снимать не нужно, просто я цепь менял заодно), прокладка приемной трубы глушителя(у меня на 4 болта), прокладки штуцеров шлангов печки и шлагов радиатора и немного тосола что бы потом долить.

Сам процесс.1. Слил охлаждающюю жидкость2. Снял карбюр и все патрубки, идущие на ГБЦ, отсоединил приемную трубу глушителя.3. Снял коллекторы4. Отсоединил звезду распредвала.5. Снял ГБЦ.

После чего отвез ГБЦ на шлифовку, карбюр на переборку мастеру.

Неискушенным автовладельцам надлежит знать, что ремонтные работы головки должны производиться лишь высококвалифицированными специалистами. В ином случае неверно налаженный узел может привести к порче многих узлов двигателя. Восстановительные работы могут обойтись в приличную сумму. Но опытные автолюбители, обладающие требуемыми навыками, могут выполнить замену, ремонт и протяжку болтов ГБЦ самостоятельно.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
5. После этого узел аккуратно снимается с блока цилиндров.
6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Для чего применяется протяжка болтов ГБЦ?

Если все болты блока цилиндров в порядке и не требуют замены, но момент намного ниже установленных производителем значений, необходимо провести протяжку болтов. Для этого вам понадобится следующий инструмент:

• Специальный динамометрический ключ с индикатором момента;
• Штангельциркуль или любая небольшая линейка.

Протяжка болтов блока цилиндров проходит в 4 основных этапа:

1. Для начала, используя динамометрический ключ, нужно затянуть болты в указанном по рисунку, расположенном ниже, порядке до значения усилия 2,0 кг/см.

1. Далее в том же порядке нужно пройти по второму кругу и дотянуть значение момент до показателя 8 кгс/м.
2. По окончании работ нужно будет по 3-ему кругу довернуть болты до 90 градусов.

Замена болтов ГБЦ и их затяжка – несложный процесс, который требует только использования специального инструмента и сноровки. Если вы выполняете данный тип работ первый раз, то обязательно следите за точностью момента и выставлением правильно угла затяжки.

Лада 2107 7up › Бортжурнал › Два метода затяжки ГБЦ. Какой правильный? Давайте разбираться.

Пришлось мне как то раз лазить в двигатель и снимать головку по причине прогоревшего клапана. Тогда встал вопрос а как собственно затягивать ГБЦ по науке? В разных мануалах эта операция описывается двумя методами.1. Затягивать в несколько заходов моментом до 10,5-12 кг/м2. Тянуть в несколько заходов до 8 кг а дальше 2 раза повернуть на 90 градусов.Какой метод выбрать? Второй метод якобы выводит болты в режим упругой деформации, растягивая их как пружину, при этом момент уходит за 13 кг/м. Будучи в растянутом состоянии болты компенсируют последующую усадку прокладки и подтяжка болтов больше не требуется. Само собой отсюда вытекает что повторная затяжка старых болтов чревата выходом в зону пластичной деформации и последующем обрывом. То что болты должны быть натянуты в принципе правильно, но как это проверить? Правильно! Моментом! Придя к такому выводу я решил тянуть чисто моментом, заодно посмотреть насколько был бы эффективен второй метод. Взял щелчковый ключ размеченный до 32 кг .Начал с плавной затяжки от 2 кг в несколько проходов добрался до 11 кг и тут началось самое интересное. Каждый болт начал жить своей жизнью. 70% процентов болтов щелкали при проворачивании на один и тот же угол, остальные же для щелка требовали прокручивания более чем на 90 градусов. ГБЦ была перед этим отфрезерована а плоскость блока тщательно очищена шабером. Отсюда выходило что реальное обжатие прокладки началось только после 11 кг и проходило в разных участках с разной интенсивностью. Если бы я воспользовался методом углов то получил бы разброс момента по всей плоскости и изгиб ГБЦ, что неминуемо привело бы к прогару прокладки. Почему прокладка обжимается с различной скоростью по всей площади? Возможно это связано с конструктивными особенностями самой прокладки, возможно имеется искривление плоскости блока цилиндров. В любом случаи затягивать необходимо исключительно ориентируясь на момент на динамометрическом ключе, только так можно гарантировать плотное а главное равномерное прижатие плоскости ГБЦ к блоку. Каким моментом крутить? Я остановился на 13.5 кг, возможно многовато, зато хорошее прижатие гарантировано.

Пробег: 89100 км

Нравится 17 Подписаться

Диагностика ГБЦ

Диагностика ГБЦ предполагает поиск возможных неисправностей, определить которые зачастую можно и по внешнему виду. Поэтому после демонтажа нужно очистить ее плоскость от нагара и накипи. Для этого можно использовать дизельное топливом или бензин, а лучше всего «отмочить» головку блока в ванне с каустической содой.

После очистки можно попытаться визуально определить наличие повреждений ГБЦ.

1. Сначала необходимо осмотреть корпус головки на предмет наличия сколов, заусениц и иных механических повреждений. В случае, если в корпусе обнаруживаются значительные трещины, то это прямой путь к замене ГБЦ. Такие повреждения не ремонтируются.
2. Также необходимо проверить плоскость крепления ГБЦ к блоку цилиндров. Из-за перегрева двигателя она может искривляться, что приводит к просачиванию охлаждающей жидкости в моторное масло, после чего жизнь движка будет недолгой. Для проверки плоскости можно использовать точную измерительную линейку. Если зазор между ней и плоскостью ГБЦ на всем ее протяжении не превышает 0,05 мм, то все в порядке. В обратном случае плоскость придется зашлифовать до нужных значений, если же отклонения велики — придется и вовсе поменять ГБЦ.
3. Также с помощью микрометра проверяются другие элементы ГБЦ: шеек опоры распредвала (не более 0,1 мм), диаметра стержней клапана (до 0,03 мм), диаметра направляющих втулок (до 0,07 мм), зазора между осью клапана и рычагом (до 0,06 мм).
4. Состояние коромысла, рычага, седел и толкателей механизма газораспределения определяется с помощью визуального осмотра. На них не должно быть никаких механических повреждений (царапин и т. д.). При наличии они устраняются с помощью шлифовки.

Также диагностику герметичности ГБЦ можно провести на специальном компьютерном оборудовании — это даст более точные и надежные результаты.

Замена направляющих клапана

Критическая выработка направляющих втулок наступает при пробеге 150-200 тысяч км. Ремонт ГБЦ по замене втулок можно сделать и своими руками. Для их замены вам предстоит рассухарить все клапаны. Затем с помощью оправки для выбивания втулок следует удалить их из корпуса головки.

Немного сложнее будет установить новые втулки на место. Для правильной и лёгкой установки следует использовать температурный дисбаланс — головку блока нагреть (это расширяет металл, а значит, и посадочное место втулки), а новые втулки охладить до отрицательной температуры. Корпус головки в нужном месте следует нагревать до 100 градусов.

Сделать это можно с помощью электроплитки, разместив на ней ГБЦ так, чтобы место проведения работ находилось в зоне максимального прогрева. Смазав машинным маслом новые втулки (охлаждённые в морозильной камере обычного холодильника), вбиваем их в посадочные гнёзда. При соблюдении рекомендаций по температурной подготовке, описанных выше, втулки войдут легко, как «по маслу».

После остывания металла втулки необходимо развернуть до диаметра, позволяющего клапану ходить без заеданий и перекосов. При этом работу надо выполнить так, чтобы шток клапана не болтался. Для выполнения этой процедуры необходим специальный инструмент — развёртка. Особенность заключается в том, что работать им необходимо только с одной стороны, проворачивая развёртку до конца. Большой ошибкой является расточка направляющей втулки с двух сторон — всё закончится тем, что вам заново предстоит менять втулку.

Запомните, что ремонт ГБЦ — это сложный процесс, малейшая неточность которого может закончиться потраченными нервами и средствами. Как правило, оплошность даёт о себе знать уже после сборки и запуска двигателя. Не всегда это происходит сразу, но обязательно в первую тысячу пробега.

Схема и порядок затяжки головки блока цилиндров на автомобилях ВАЗ

Затягивать крепеж следует в определенном порядке. Данная методика позволяет произвести правильную стыковку основного блока с блоком цилиндров, не создавая перекосов и лишнего напряжения металлических поверхностей. Притягивают болты ГБЦ в два этапа:

1. С первой крепежной единицы по десятую затягивают моментом 3,5-4,1 кгс*м.
2. Эти же метизы уже затягиваются моментом 10,5-11,5 кгс*м.
3. В последнюю очередь затягивают метиз №11, затяжка моментом составляет 3,5-4,0 кгс*м.

Порядок затяжки болтов головки блока цилиндров ВАЗ 2108.

Порядок затяжки головки блока цилиндров ВАЗ 2108 аналогичен с классическим модельным рядом. Работа должна начинаться аналогично с центральной точки, порядок затяжки головки блока цилиндров проводится в 4 стадии.

• Крепеж затягивают моментом – 2,0 кгс/м.
• Продолжают затяжку с моментом 7,5-8,5 кгс/м.
• Метиз оборачивают на 90 градусов.
• Производят финальный поворот на 90 градусов.

Затяжка головки блока цилиндров ваз 2110. Шестнадцатиклапанные двигатели Волжского автопрома начинают затягиваться по такому же принципу, как и все остальные модели – из центральной. Моменты затяжки:

• Показатели равны 2,0 кгс/м.
• Метизы поворачивают на 90 градусов.
• Повторный оборот на 90 градусов.

Важная информация! На 16-ти клапанных моторах допускается повторное применение крепежных болтов ГВЦ. Главное, чтобы их длина без головки не превышала 9,5 см. В случае если габариты превышают показатели нормы, то крепежные единицы рекомендуется заменить.

Правила затяжки

Перед началом работ рекомендуется проверить состояние метизов. На них должна быть хорошая резьба, а длина должна соответствовать нормативам.

Важная информация! Полноценная длина болтов ГБЦ равна 135,5 мм. Если вывинченные в процессе замены прокладки элементы соответствуют этому показателю, значит, их можно использовать второй раз. В случае удлинения крепежных элементов при эксплуатации двигателя применять их не рекомендуется, лучше приобрести новые. Например, болты ГБЦ ВАЗ 2112 идут М10×1,25 и М12×1,25.

Болты устанавливают на место и приступают к затяжке. Работа проходит в пошаговом порядке, из инструмента понадобится динамометрический ключ. Если производить затяжку в хаотичном порядке – это приведет к неприятным последствиям, которые повредят двигатель.

Работа выполняется в 4 этапа, каждый шаг производят по вышеописанной схеме:

1. Каждый крепеж затягивают инструментом – усилие 2 кгс/см 2 .
2. Закручивание в режиме усилия 8 кгс/см 2 .
3. Болты дотягивают проворачиванием каждой крепежной единицы на угол в 90 градусов.
4. На четвертом этапе вновь проворачивают каждый из болтов на угол 90 градусов в порядке приведенной схемы.

Необходимые инструменты

1. Динамометрический ключ.
2. Набор торцовых головок.
3. Удлинитель.
4. Трещотка/вороток.

Динамометрический ключ требуется для затяжки болтов с определенным усилием. Работа должна быть произведена аккуратно, также желательно иметь определенные навыки в использовании инструмента. Инструкция по использованию ключа:

1. Держатель должен быть выставлен в «нулевое» положение.
2. Приступают к плавному вращению инструмента и в то же время следят за его показаниями.
3. Если при применении ключа на индикаторе отсутствуют показания, это указывает на растяжение болтов. Особенность отмечается на начальной стадии работ. Следует продолжать обороты инструмента.
4. Когда момент затяжки будет достигнут, инструмент следует выключить.

Пошаговая инструкция

Порядок затяжки болтов ГБЦ на ВАЗ 2107:

1. Снимают провода, которые подключены к датчикам аварийного уровня масла и температуры ОЖ.
2. Сливают охлаждающую жидкость.
3. Производят демонтаж термостата.
4. Снимают корпус воздушного фильтра.
5. Отсоединяют входной элемент выхлопной трубы от коллектора.
6. Снимают кожух и ремень распределительного вала.
7. С карбюратора демонтируют приводные тяги двух заслонок.
8. Отключают проводку, присоединенную к ГБЦ.
9. Путем ослабления хомутов отсоединяют шланги, расположенные на ГБЦ.
10. Производят демонтаж головки блока цилиндров.
11. Удаляют отработанную прокладку.
12. Поверхностную плоскость касания ГБЦ очищают от остаточных частиц прокладки.

https://youtube.com/watch?v=SkwB_3Kj0Nw

Чтобы поставить новую прокладку и собрать головку блока цилиндров, следует произвести сборку в такой же последовательности как вышеперечисленно, только в обратном порядке.

Замена прокладки ГБЦ на ВАЗ 2101-2107

Если вы разбирали двигатель на автомобиле ВАЗ 2101-2107, то в любом случае прокладку ГБЦ необходимо будет заменить, так как она не предназначена для повторной установки. Также, есть и другие случаи, когда она подлежит замене. Самым распространенной причиной, по которой приходится ее менять, является ее прогорание или повреждение при установке.

Если вы заметили такие симптомы на своем автомобиле, как бурление в расширительном бачке, а также появление тосола или антифриза на стыке головки и блока цилиндров, то это говорит о повреждении прокладки. В таком случае двигатель долго не проходит, будет постоянно перегреваться, а охлаждающая жидкость все время будет уходить через негерметичные соединения.

На моделях Жигулей «классика», таких как ВАЗ 2101-2107, для того, чтобы снять головку блока цилиндров, необходимо снимать распредвал, так как по-другому добраться до болтов крепления невозможно.

Итак, для выполнения этой работы, нам понадобится:

• Ключ на 10, желательно головка с воротком или трещоткой
• Головка на 13, 17 и 19
• Отвертки плоская и крестовая
• Удлинители
• Воротки и трещоточные рукоятки
• Динамометрический ключ — основной инструмент, который обязателен для выполнения этой работы

Пошаговое руководство с фотографиями по замене прокладки ГБЦ

Сразу скажу, на тех фотографиях, которые представлены в этой статье, показан процесс с полным снятием карбюратора, впускного и выпускного коллектора. Но на самом деле, можно обойтись и без снятия всех этих узлов. Можно полностью демонтировать ГБЦ с установленным на ней карбюратором и коллекторами.

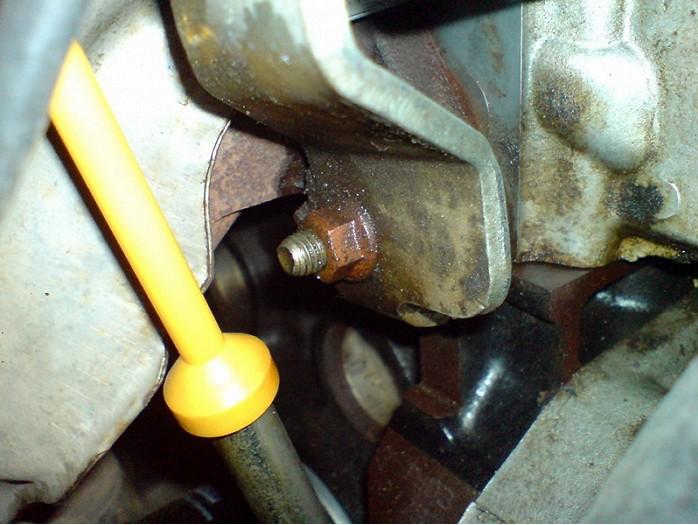

Итак, сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107. После этого откручиваем трубки подвода охлаждающей жидкости:

И после этого отводим ее в сторону:

Также, не забываем отсоединить провода от датчика давления масла:

Проверяем,все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее:

После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ:

И окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии:

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто). Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью. Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности:

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

• первый этап — закручиваем с моментом 33-41 Нм
• второй (окончательный) от 95 до 118 Нм.

На фото выше представлен не сам процесс сборки, так что прошу особо не обращать внимание на условия ремонта. Просто показано наглядно, как все это делается

В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель.

После того, как все болты окончательно затянуты, можно устанавливать все снятые детали в обратной последовательности. Цена прокладки составляет в пределах 120 рублей. Герметиком пользоваться не нужно!

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

• Повреждение прокладки в районе канала охлаждающей системы и дренажного канала смазывающей системы. Когда такое происходит, ОЖ оказывается в поддоне картера и смешивается со смазкой. Получается смесь с коричневатым оттенком. Обнаружить это можно вовремя проверке уровня смазки в силовом агрегате на щупе. Также об этой неисправности говорит, уменьшение уровня ОЖ в радиаторе. Если вовремя не вмешаться, то последствия могут быть катастрофическими вплоть до разрушения силового агрегата.
• Повреждение прокладки в районе канала охлаждающей системы и цилиндра. Это может произойти вследствие установки прокладки низкого качества или неправильно установленной головки.
• Прогар в районе цилиндров. Обнаруживается и диагностируется эта неисправность снижением компрессии в цилиндрах, нестабильной работой мотора.

Прогар между цилиндрами

Разрушение прокладки. Если через прокладку начала просачиваться ОЖ и все усилия по затяжке ГБЦ не приносят никакого результата, то необходима срочная замена.
