Схема электрооборудования ваз-2107

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка: //play.google.com/store/apps/details? >

Для ПК также есть отличная интерактивная программа. Ссылка: //drive.google.com/file/d/0BzBrDqk4Ly-DYmRUWUotenRMQnM/view

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

1. Монтажный блок реле и предохранителей(поз. 1);
2. Инжектор (поз. 3);
3. Электронный датчик коленчатого вала (поз. 16).
4. Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

• Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
• Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
• В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
• Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

25 – Замок зажигания.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Расчет производительности форсунок

Стандартное давление, на которое рассчитаны большинство форсунок — 3 Бара. Однако если изменить давление в топливной системе, то автоматически изменится и расход топлива, проходящего через форсунку. Это наиболее простой метод увеличения ее производительности.

Для начала определимся с понятиями. Статическая производительность форсунок — это количество топлива, которое протекает через полностью открытый ее канал за единицу времени при определенном давлении. Единица измерения этой величины — грамм в минуту (г/мин). Для того, чтобы перевести значения из g/min в cc/min необходимо воспользоваться значением плотности бензина, которая зависит от октанового числа. Так, для А76 — 0,730 г/см³, АИ92 — 0,748 г/см³, АИ95 — 0,758 г/см³, АИ98 — 0,780 г/см³. Указанные величины в таблицах производители приводят для давления 3 кгс/см², если не обозначены другие условия, а плотность топлива

0,755 г/см³ (среднее при нормальных условиях).

При подборе форсунки по производительности необходимо выбирать модель, которая будет на 10. 15% больше от рассчитанного значения. При этом желательно, чтобы ее динамический диапазон, то есть время открытия, было минимальным, а линейный диапазон работы — как можно более широким. Также необходимо выбирать форсунку с максимальным количеством отверстий. Чем их больше — тем лучше. Если в форсунке много отверстий — это повышает динамические характеристики автомобиля, а также уменьшает расход топлива.

Что касается динамической характеристики форсунки, то под этим определением понимают время задержки открытия форсунки при данном напряжении в электросети автомобиля. Эту величину необходимо настраивать с помощью ЭБУ под конкретные условия работы. Кроме этого, она будет работать по-разному и при разных режимах работы двигателя.

Защита электрических цепей

Цепи питания оборудования защищены от перепадов напряжения и других факторов плавкими предохранителями, которые располагаются в монтажном блоке. На некоторые приборы — систему зажигания двигателя, цепь пуска, цепь заряда аккумулятора, реле освещения фар — не устанавливаются предохранители, ведь это может снизить надежность систем во время эксплуатации.

Также с целью защиты электрических приборов, которые часто контактируют с водой и грязью, устанавливаются резиновые колпачки. Подобная защита монтируется на элементы высокого напряжения, датчики температуры антифриза и масла, клемму «+» аккумулятора, боковые указатели поворота.

ВАЗ-2107. Схема электрооборудования

Эксплуатация любого автомобиля ВАЗ 2107 невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, – каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту ВАЗ 2107 содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту ВАЗ 2107 разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта ВАЗ 2107);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы ВАЗ 2107).

Любая из процедур ремонта ВАЗ 2107 приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки ВАЗ 2107 высококвалифицированными автомеханиками.

Книга «ВАЗ-2107. Схема электрооборудования» необходима, чтобы диагностика и ремонт ВАЗ 2107 могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту ВАЗ 2107 Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.

Общая схема электрооборудования ВАЗ 21074 инжектор

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

1. — реле разгрузки замка зажигания;
2. — реле-прерыватель указателей поворота;
3. — реле стеклоочистителя;
4. — выключатель сигнала торможения;
5. — переключатель света фар и указателей поворота;
6. — переключатель очистителя и омывателя ветрового стекла;
7. — выключатель зажигания;
8. — выключатель аварийной сигнализации;
9. — комбинация приборов;
10. — выключатель обогрева заднего стекла;
11. — выключатель заднего противотуманного огня;
12. — выключатель наружнего освещения;
13. — переключатель электродвигателя отопителя;
14. — дополнительный резистор электродвигателя отопителя;
15. — электродвигатель отопителя;
16. — контрольная лампа обогрева заднего стекла;
17. — контрольная лампа уровня тормозной жидкости;
18. — выключатель освещения приборов;
19. — прикуриватель;
20. — часы;
21. — выключатель лампы света заднего хода;
22. — датчик ручного тормоза;
23. — реле заднего противотуманного огня;
24. — колодка жгута панели приборов к жгуту системы зажигания;
25. — плафон освещения вещевого ящика;
26. — монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов. А3 — точки заземления электродвигателя отопителя.

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер; 2 — диагностический датчик концентрации кислорода; 3 — колодка жгута системы зажигания к жгуту правого брызговика; 4 — колодка жгута уровня топлива к жгуту системы зажигания; 5 и 7 — колодки жгута электробензонасоса; 6 — управляющий датчик концентрации кислорода; 8 — электробензонасос; 9 — колодка диагностики; 10 — датчик скорости; 11 — регулятор холостого хода; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — датчик массового расхода воздуха; 15 — датчик положения коленчатого вала; 16 — электромаг¬нитный клапан продувки адсорбера; 17 — катушка зажигания; 18 — свечи зажигания; 19 — форсунки; 20 — колодка жгута системы зажигания к жгуту панели приборов; 21 — предохранитель цепи питания контроллера; 22 — реле зажигания; 23 — предохранитель реле зажигания; 24 — предохранитель цепи питания электробензонасоса; 25 — реле электробензонасоса; 26 — колодка жгута системы зажигания к жгуту форсунок; 27 — колодка жгута форсунок к жгуту системы зажигания; А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2, ВЗ — точка заземления жгута системы зажигания; 21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута правого брызговика к жгуту левого брызговика;
3. — боковой указатель поворота правый;
4. — фара правая;
5. — дополнительное реле стартера;
6. — насос омывателя ветрового стекла;
7. — колодки жгута правого брызговика и провода соединительного стартера;
8. — стартер;
9. — батарея аккумуляторная;
10. — генератор.

А1 — точка заземления жгута проводов правого брызговика. А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута левого брызговика к жгуту правого брызговика;
3. — фара левая;
4. — боковой указатель поворота левый;
5. — датчик контрольной лампы давления масла;
6. — датчик температуры охлаждающей жидкости;
7. — датчик уровня тормозной жидкости;
8. — электродвигатель стеклоочистителя;
9. — звуковой сигнал;
10. — электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

1. — монтажный блок;
2. — колодка жгута плоского заднего к жгуту системы зажигания;
3. — включатель плафона правой передней двери;
4. — включатель плафона правой задней двери;
5. — включатель плафона левой передней двери;
6. — включатель плафона левой задней двери;
7. — плафон освещения салона правый;
8. — плафон освещения салона левый;
9. — электробензонасос с датчиком указателя уровня топлива;
10. — элемент обогрева заднего стекла;
11. — дополнительный сигнал торможения;
12. — фонарь правый;
13. — фонарь левый;
14. — фонарь освещения номерного знака левый;
15. — фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла. А2 — точка заземления жгута массы освещения номерного знака. А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Источник

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Жгут проводов в салоне

В салоне ВАЗ 21074 находятся жгуты проводов:

• под панелью приборов. В этом пучке собраны провода, отвечающие за фары, указатели поворотов, приборную панель, подсветку салона;
• протянутый от блока предохранителей в заднюю часть автомобиля. Проводами этого пучка запитаны задние фонари, обогреватель стекла, датчик уровня бензина.

Провода, которые используются в «семёрке» для электрических соединений, относятся к типу ПВА и имеют сечение от 0,75 до 16 мм2. Количество медных проволок, из которых скручены провода, может составлять от 19 до 84. Изоляция проводки изготовлена на основе стойкого к температурным перегрузкам и химическому воздействию поливинилхлорида.

В жгуте проводов под панелью приборов ВАЗ 21074 собраны провода, которые отвечают за фары, указатели поворотов, приборную панель, подсветку салона

Для упрощения ремонта, обслуживания и замены электрооборудования заводская электропроводка автомобилей ВАЗ 21074 имеет установленную расцветку.

Таблица: сечение и цвет проводки наиболее важных электроприборов ВАЗ 21074

Участок электрической цепи	Сечение провода, мм2	Цвет изоляции
минус АКБ — «масса» кузова	16	чёрный
плюс стартера—АКБ	16	красный
плюс генератора—АКБ	6	чёрный
генератор—чёрный разъём	6	чёрный
клемма «30» генератора—белая колодка МБ	4	розовый
клемма «50» стартера—реле пуска стартера	4	красный
пусковое реле стартера—чёрный разъём	4	коричневый
реле зажигания—чёрный разъём	4	голубой
клемма «50» замка зажигания—голубой разъём	4	красный
клемма «30» замка зажигания—зелёный разъём	4	розовый
соединитель правой фары — «масса»	2,5	чёрный
соединитель левой фары—голубой разъём	2,5	зелёный (серый)
клемма «15» генератора—жёлтый разъём	2,5	оранжевый
ЭД вентилятора радиатора — «масса»	2,5	чёрный
ЭД вентилятора радиатора—красный разъём	2,5	голубой
контакт «30/1» замка зажигания—реле зажигания	2,5	коричневый
контакт «15» замка зажигания—одноконтактный разъём	2,5	голубой
прикуриватель—голубой разъём	1,5	голубой (красный)

Схема автомобиля — Жигули 2107

Схема соединений монтажного блока на ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Электросхема соединений системы генератора 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений системы генератора Г-222

1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Эл.схема соединений стартера

1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Схема классической и безконтактной системы зажигания

1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора

Включение наружного освещения — схема

1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

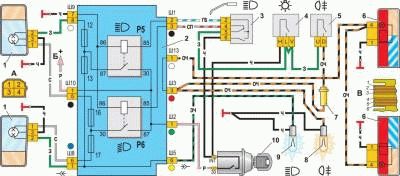

Включение фар и противотуманного света в задних фонарях — электросхема

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Провода

Чтобы соединить все электрооборудование в единую конструкцию, используются гибкие низковольтные провода разного сечения. Они покрыты изоляцией, устойчивой к агрессивному воздействию масла, бензина и перепаду температур. Изоляция окрашена в разные оттенки, поэтому на многих сайтах представлена цветная схема электрооборудования ваз 2107 для большей наглядности.

На размер поперечного сечения провода влияют характеристики тока: чем выше сила тока, тем больше диаметр провода. Самыми толстыми проводами (с сечением 16 мм) соединены генератор и аккумулятор, а также стартер с аккумулятором. При этом провода не просто припаяны, а укреплены болтами, чтобы повысить надежность сцепления.

Большинство потребителей соединены проводами диаметром 6 мм, которые закреплены удобными разъемными штекерами для облегчения монтажа и ремонтных работ.

Выбирая авто, не забывайте читать отзывы реальных владельцев. Сделать это можно и на нашем сайте в этом разделе. Ознакомиться с новостями мира отечественного и зарубежного авторынка можно здесь.

Причины засорения инжектора

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.

Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.

Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.

Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.

Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.

Принцип работы инжекторного двигателя ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».

Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

Фото ЭБУ ВАЗ 2107

От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее; • регулировка количества оборотов двигателя на холостом ходу; • контроль количественного содержания углекислого газа в выхлопных газах; • температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).

Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива; • напряжение бортовой сети. От него зависит время открытия форсунок; • количество оборотов двигателя; • количественный состав выхлопных газов.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака
