После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Признаки неисправностей

Признаками наличия проблем с электрикой автомобилей Газель являются отказы различных систем, например, системы отопления или аварийной сигнализации. Если не помогает проверка и замена предохранителей, защищающих этот участок цепи, то проблема кроется непосредственно в проводке. На неисправность проводки указывает и повторное перегорание установленной новой плавкой вставки.

Типичные «симптомы»:

1. Не запускается двигатель. Если не работает стартер и тускло светятся лампы на приборной панели, то причина в разряженной батарее. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в электропроводке. При работающем стартере и отсутствии вспышек в цилиндрах причиной могут стать повреждения в электрических цепях системы зажигания. Исправить неисправность можно путем зарядки батареи или замены повреждённых элементов.
2. Горящая лампа зарядки бортового аккумулятора при стабильно работающем двигателе указывает на проблемы в электрической цепи генератора или на обрыв приводного ремня. На автомобилях Газель имеется вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого прибора. При возникновении таких проблем понадобится замена ремня или переборка генератора с заменой выгоревших элементов.
3. Появление запаха гари свидетельствует о перегреве элементов проводки, которое может возникнуть из-за поврежденной изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи для определения места замыкания. Для ремонта понадобится заменить поврежденные участки цепи и проложить их таким образом, чтобы исключить повторное перетирание.
4. На замыкания в цепи указывает нестабильная работа приборов освещения. При слишком ярком накале ламп или ритмичной пульсации причину необходимо искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Замена регулятора производится на снятом генераторе. Параллельно можно проверить состояние щеток и коллектора.
5. Неработающие участки цепи. Это возможно из-за окисления и отгнивания контактов или проводов. При полном отказе системы электропитания следует проверить состояние аккумуляторной батареи и клемм на ней. При окислении контактов на батарее они не могут передавать ток большой силы. При этом могут работать элементы подсветки, магнитола, дворники. Но при попытке пуска все освещение гаснет. Исправить проблему можно зачисткой и затяжкой контактов.

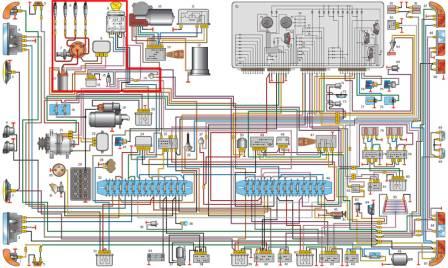

Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

1. боковой указатель поворотников;
2. указатель поворотников;
3. блоки передних фар;
4. лампы передних габаритных огней;
5. лампа (дальний-ближний) фары;
6. тумблер подсветки задней части салона (для автомобилей с двухрядным расположением сидений);
7. подсветка подкапотного пространства;
8. светильники освещения задней части салона (для автомобилей с двухрядным расположением сидений);
9. светильник освещения кабины в передней части;
10. плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двухрядным расположением сидений) грузового салона;
11. реле включения стартера;
12. центральный блок плавких вставок;
13. электрогенератор;
14. расположение стартёра;
15. аккумуляторная;
16. выключатель плюсовой клемы аккумулятора;
17. кнопка управления дистанционно выключателем аккумулятора;
18. реле-прерыватель сигнальной лампы стояночного тормоза;
19. замок зажигания;
20. выключатель сигнала ручного тормоза;
21. датчик сигнальной лампы аварийного уровня тормозной жидкости;
22. температурный датчик охл.жидкости тосола (воды);
23. датчик температуры тосола (воды);
24. датчик прибора визуального контроля давления масла;
25. датчик сигнальной лампы аварийного давления масла;
26. Тумблер противотуманных фар;
27. главный переключатель режимов наружного освещения;
28. нижний блок плавких вставок;
29. выключатель электрического насоса системы отопления (ГАЗ-33023; -330273);

электрический насос системы отопления (ГАЗ-33023; -330273);
электрический двигатель стеклоомывателя;
расположение сигнала;
розетка подлючения переносного фонаря;
плафон платформы (ГАЗ-3302; -33021; -33027);
зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
выключатель зуммера (ГАЗ-3302, -33021, -33027);
кнопка включения световой аварийной сигнализации;
реле указателей поворотников;
верхний блок плавких вставок;
устройство переключения режимов работы указателей поворотников;
щиток контрольных приборов;
прибор контроля за уровнем топлива в баке;
лампа-индикатор резерва топлива в баке;
вольтметр;
спидометр;
счетчик суточного пробега;
лампа-индикатор указателей поворотников (зеленый);
лампа-индикатор аварийного падения до критического уровня тормозной жидкости и о поднятом рычаге ручного тормоза (красный);
лампа-индикатор разряда аккумулятора;
лампа-индикатор включения блокировки межосевого дифференциала раздаточной коробки (для полноприводных моделей 4х4);
лампа-индикатор перегрева тосола (воды) (красный);
лампа-индикатор габаритного света (зеленый);
лампа-индикатор дальнего света фар (синий);
тахометр;
указатель давления масла;
лампа-индикатор аварийного (критического) давления масла (красный);
температурный указатель тосола (воды);
кнопка сигнала торможения;
кнопка автоматического включения сигнала заднего хода;
выключатель сигнала блокировки межосевого дифференциала (для полноприводных моделей 4х4);
расположение на схеме топливного датчика, контролирующего уровень;
устройство переключения режимов работы электромотора дополнительного печки и электрическогонасоса системы отопления (для фургонов с двумя рядами сидений);
резистор электромотора дополнительного радиатора отопления салона;
радиоприемник;
многофункциональное гнездо прикуривателя;
многопозиционный тумблер электромотора вентилятора печки;
электрический насос системы отопления (для фургонов с двумя рядами сидений);
электрический двигатель дополнительного радиатора отопления салона;
электрический двигатель радиатора отопления салона;
резистор электромотора печки;
расположение реле управляющее приводом стеклоочистителей;
электрический двигатель стеклоочистителя;
устройство переключения режимов работы стеклоочистителя;
фонарь комбинированный задний;
расположение ламп указателей поворотников;
расположение ламп габаритного света;
лампа сигнала торможения;
лампа света заднего хода;
лампы заднего противотуманного света;
подсветка номера;
бабина (высоковольтная катушка) зажигания;
свечи;
трамблёр с вакуумным приводом опережения зажигания

Дополнительно смотрим схему электропроводки “Газель” с новой панелью (405 двигатель):

Схема «ГАЗЕЛЬ» с 405 двигателем

Схема электропроводки полного качества и с описанием (4, 51 мб) — скачиваем ЗДЕСЬ.

Схема управления двигателем 405, приведена для примера. С полным качеством и описанием (1,35 Мб) — смотрим ТУТ.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

• на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
• на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

• Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;

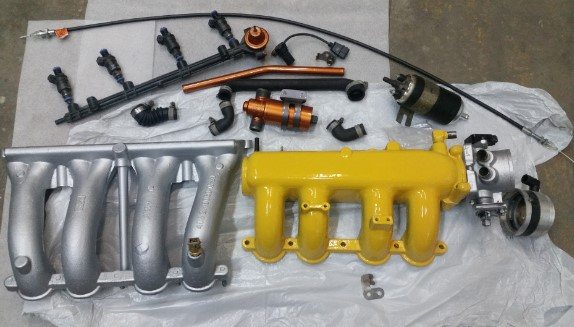

• Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

• Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
• Электробензонасос вместе с фильтром тонкой очистки топлива;
• Датчик массового расхода воздуха с соединительными патрубками;
• Корпус воздушного фильтра вместе с кронштейном;
• Электрический вентилятор (но не обязательно).

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты. Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

1. Фары за 580 рублей;
2. Передний и задний бамперы за 700 рублей;
3. Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

1. собственно сам мотор;
2. коробку передач;
3. понравились сиденья,
4. электростеклоподъемники передних дверей;
5. стеклоочистители и мотор печки;
6. всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения (см. что такое проводка в машине).

При прокладке волговской проводки можно руководствоваться данной схемой

Переделка

При детальном рассмотрении ситуации — не так уж все и сложно.

Отличия проводки Газели и купленной Волги лишь в:

• разъемах подключения к проводке Газели (см. статью Принципиальная схема электропроводки ГАЗель);
• длине проводов от блока управления к датчикам;
• местом выхода жгута проводки к колодке диагностике;
• цепи бензонасоса;
• отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.

Инжектор от Волги — на Газель.

… и вот назрела необходимость установить в нашу рабочую лошадку современную систему управления.

Газель выбрана нами в качестве тренировочного стенда для настройки ГБО 4 поколения Digitronic. Но для установки Диджитроника необходим инжекторный двигатель. Желательно под нормы токсичности Евро-2 — чтобы полностью прочувствовать все тонкости работы с впрысковым газовым оборудованием.

Итак: мы имеем в наличии 7-местную Газель 2705 с карбюраторным двигателем ЗМЗ-406. Двигатель после первого капремонта, ГБЦ в хорошем состоянии, фазы ГРМ выставлены при помощи шаблона-транспортира.

Для переделки под инжектор понадобится следующее:

1. Инжекторная проводка под капот с блоком управления. В случае надобности прошивку для вашего блока управления с модификацией по вашему усмотрению можно заказать у меня через Редактирую прошивку на лицензионном CTPro-7. Имеется возможность проверки прошивки на Газель и Волга. Стоимость 500 рублей.

2. Впускной коллектор с рампой форсунок, дроссельным патрубком, датчиком положения дроссельной заслонки ДПДЗ, регулятором холостого хода РХХ (регулятор дополнительного воздуха РДВ) и соединительными патрубками и трубками.

3. Датчик массового расхода воздуха с резиновыми патрубками.

4. Корпус воздушного фильтра с кронштейном.

5. Инжекторные распредвалы (немного отличаются от карбюраторных подъемом — но можно оставить карбюраторные, просто немного потеряем в мощности)

6. Желательно установить электровентилятор вместо постоянно крутящегося пропеллера)))

7. Электробензонасос и фильтр тонкой очистки топлива.

8. Некоторые мелочи, про которые вспоминается по мере появления проблем: винтики, хомутики, шланги….

Все это великолепие можно приобрести в магазине — но будет слишком дорого. Можно искать по объявлениям БУ — если повезет — все можно взять в одном месте и весьма недорого.

Мы решили вопрос радикально — купили Волгу 3102 2001 года в сборе со стуканутым мотором. За 13000 рублей. В результате у нас оказались все необходимые запчасти, еще один мотор, коробка передач, пара хороших сидений, отличный импортный люк в крышу Газели вместо заводского протекающего, и куча разных мелочей типа универсальных электростеклоподъемников, мотора печки, стеклоочистителя и т.п. Останки Волги сдали в чермет за 3800, продали фары за 600 и задний бампер за 400. Считайте выгоду)))

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

• верхнюю крышку (держится на семи винтах)
• чтобы ее полностью демонтировать, также необходимо отсоединить телескопическую тягу подсоса;
• затем удаляем верхнюю прокладку, она в любом случае идет под замену, открутив боковой винт-заглушку, вынимаем ось, достаем поплавок из камеры;
• поплавок должен быть без внешних повреждений и без бензина внутри (чтобы это определить, его нужно потрясти);
• извлекаем иглу запорного механизма, она вынимается здесь свободно;
• дальше выкручиваем жиклеры ГДС (главной дозирующей системы), топливные находятся внизу, внутри камеры, воздушные – наверху;
• каждый жиклер имеет свою маркировку, и при их замене нужно устанавливать строго по своим местам те детали, которые соответствуют параметрам;
• дальше снимаем распылитель насоса-ускорителя, диффузоры первичной/ вторичной камеры (поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки);
• откручиваем четыре винта корпуса диафрагмы ускорительного насоса, если диафрагма даже не порвана, но потеряла эластичность, ее лучше заменить сразу;
• переворачиваем корпус, выкручиваем два винта крепления нижней части с дроссельной заслонками, винтики находятся практически посередине;
• между корпусами расположены две тонких и одна толстая прокладки, их тоже желательно сразу поменять;
• осталось открутить три винтика крепления корпуса экономайзера принудительного холостого хода (ЭПХХ), и на этом основную разборку можно считать законченной.

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.

Функции электрических систем автомобиля

Схема проводки Газель 405 с двигателем семейства ЗМЗ

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Инжекторный двигатель ЗМЗ-405.22

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

• датчик расхода воздуха;
• электрический бензонасос;
• другую проводку для двигателя;
• впускной коллектор (ресивер) в сборе с заслонками;
• воздушные патрубки;
• датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
• топливную рампу с форсунками и регулятором давления топлива;
• блок управления двигателем;
• переднюю малую крышку ДВС;
• оба распределительных вала (отличаются профилем кулачков);
• топливный фильтр;
• корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
• регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

• двигатель получает солидную прибавку в мощности;
• не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
• можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

• Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
• Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

• Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
• Электробензонасос вместе с фильтром тонкой очистки топлива;
• Датчик массового расхода воздуха с соединительными патрубками;
• Корпус воздушного фильтра вместе с кронштейном;
• Электрический вентилятор (но не обязательно).
