Как сделать электропривод открывания багажника своими руками: распишем по пунктам

Самостоятельная сборка привода

Процесс сборки не слишком сложен. Если вы все сделаете аккуратно, то никаких проблем с эксплуатацией у вас не возникнет. При наличии установленной сигнализации, желательно посмотреть ее схему подключения (есть в инструкции). Проще всего подключить электрозамок к штатной сигнализации. Работа по установке производится в следующем порядке:

• Начинать лучше с доработки электропривода. Для этого откручивается моторчик. Его следует развернуть, чтобы он работал вдоль рейки. Заодно с помощью болгарки обрезают излишек крепежной пластины;
• Далее из перфорированной стали вырезаем крепежную планку;
• Крепятся рейки электропривода на заранее подготовленную крепежную планку. И вся эта конструкция размещается на кузове. Учтите, что железо в этой части корпуса не слишком прочное, поэтому желательно разместить здесь железные уголки, для большей надежности;
• Свободный конец стеклоподъемника крепится на место держателей крышки багажника. Остается только отрегулировать работу механизма. Чтобы при открытии не происходило слишком резкого воздействия на рейки, нужно закрепить вместо резиновых амортизаторов пружины от замков капота.

Как устроен электропривод багажника?

В состав электропривода багажника входит лишь несколько деталей: электромотор, два реле по четыре контакта, шток, предохранитель и кнопка. Привод бывает двух видов:

• работающий на электромоторе — является более практичным и выносливым;
• работающий на магнитных пластинах — малопопулярный и не такой практичный.

Второй вид электропривода багажника устроен очень и очень непросто, и это влечет за собой массу неприятных моментов при его эксплуатации. Механизм его действия следующий: магнитные пластины передают электрический ток на реле, и оно воздействует на шток, который и открывает крышку багажника. С замками таких моделей, как, к примеру старые ВАЗы, подобное устройство сочетается плохо, так как требует основательного усовершенствования, которое затронет еще и сам корпус автомобиля. Потому лучше не ставить механизм на магнитных пластинах в такие машины.

Электрический замок для багажника авто следует выбирать очень тщательно. Дешевая китайская продукция, которой просто завален современный рынок, однозначно не подойдет для использования в автомобиле, так как она очень недолговечна и систематически может давать сбои. Оптимальным вариантом станет замок с электромотором российского или иностранного производства. Стоит также отметить, что, устанавливая дополнительно такой механизм, автовладелец автоматически увеличивает цену своего автомобиля, что, конечно же, будет учитываться при последующей его продаже, если таковая планируется.

Прокладка проводов

Обязательно заранее продумайте, как вы будете прокладывать жгут проводов. Главное – не допустить повреждения в местах, в которых происходит изгиб. В том случае, если рядом с новым жгутом имеются другие провода, рекомендуется соединить их при помощи пластиковых хомутов. Блок управления лучше всего поставить в багажнике, чтобы уменьшить длину цепей управления. Получится так, что внутрь багажника придется только протянуть провода питания и управления (к кнопкам открывания багажника и закрывания).

Что касается схемы подключения, то что-то конкретное не стоит рекомендовать, так как она зависит от того, какие комплектующие используются в системе. В качестве примера в статье приведена простая схема включения элементов системы электропривода.

Выбор и установка электропривода багажника

Прежде всего, при выборе устройства важно понимать, каким способом будет реализовано управление. Для открытия с кнопки из салона можно взять обычный электрозамок багажника

Такое решение не отличается сложность в установке и подключении. Если же необходимо, чтобы электрический замок открывался с пульта, потребуется более «продвинутое» и дорогое решение, которое сложнее подключить.

Так или иначе, в продаже представлено большое количество разных типов и моделей приводов и замков. Они отличаются по типу крепления, могут быть усиленными и т.д. Основные правила при подборе – купить качественное и оригинальное изделие, а также предпочтение лучше отдавать приводу с инерционным механизмом.

Инерционный механизм после нажатия на кнопку раскручивается, тяговое усилие увеличивается и затем передается на толкающий шток. Такой вариант более надежен, так как реализована «защита» электродвигателя. Если шток привода будет упираться, моторчик автоматически отключится. В то же время привод с обычным типом двигателя будет дальше работать, перегреется и быстро сломается.

Теперь перейдем к тому, как выполняется установка электропривода багажника своими руками. Первое, нужны подручные инструменты и изолента, а также крепления для предохранителя, клеммы, провода (сечение 1 мм).

Кстати, параллельно установке замка можно сделать шумоизоляцию крышки багажника, а также самого багажника. Это позволит повысить общий уровень комфорта при езде. На практике, многие автолюбители совмещают шумоизоляцию, установку сабвуфера и усилителя, а также электрического привода замка крышки багажника. Такой подход позволяет выполнить модернизацию автомобиля и установку дополнительного оборудование в багажнике комплексно.

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с . Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

После этого приступайте к подключению проводов к электроприводу

Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме

При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Может быть разным. Одни элементы делают ТС красивым и оригинальным, выделяют его на дороге, заставляют оборачиваться и прохожих, и других водителей. Другие элементы отвечают за удобство и комфорт использования автомобиля. Ярким примером удобного тюнинга является установка электропривода на багажник.

Принципиальная схема, типы и принцип действия электропривода багажника

Схема устройства представлена следующими деталями:

• кнопка;
• электродвигатель;
• приводный шток;
• предохранитель;
• реле.

Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.

Статья в тему: Отличия биксенона от ксенона

Целесообразность установки

Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.

Схема подключения электропривода

Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.

Какое устройство выбрать

Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением

Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды

Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.

Статья в тему: Чем качественно покрасить старые диски

Немаловажно, что установка подобного механизма на автомобиль увеличит его стоимость при последующей продаже

РХХ: что это такое и его принцип работы

Регуляторы холостого хода обычно построены по двум схемам:

• прямое регулирование дроссельной заслонки;
• регулирование пропускания обходного канала дроссельной заслонки.

В качестве исполнительного механизма в бензиновых двигателях обычно применяется шаговый двигатель. Он имеет преимущества по сравнению с другими приводами: большая точность, меньшее потребление тока, возможность управления в импульсном режиме.

Схема подачи воздуха через обходной канал изображена на рисунке:

Таким образом, при полном закрытии дроссельной заслонки обороты двигателя поддерживаются за счет частичного притока через обходной (дополнительный или байпасный, от bypass – двигаться в обход) канал.

Запорная игла клапана РХХ, перемещаясь по командам блока управления двигателя, регулирует ширину зазора клапана, соответственно, поступление воздуха в двигатель, от которого зависят его обороты.

Регуляторы оборотов прямого действия на заслонку регулируют непосредственно угол предельного закрытия заслонки, оставляя небольшую щель для поддержания поступления во впускной коллектор воздуха, соответственно, обеспечения холостых оборотов.

Видео о РХХ — что это такое, принцип действия и варианты конструкции:

https://youtube.com/watch?v=B3sKh9GvJZo

Контроль количества оборотов блок управления обычно производит по сигналу оборотов двигателя, поступающему с датчика коленвала.

Большинство систем управления двигателем построено таким образом, что при нажатии педали акселератора и увеличении оборотов, привод РХХ отключался и оставался в последнем до ускорения состоянии. Таким образом, уменьшается нагрузка на привод регулятора.

В дизельных двигателях для поддержания холостых оборотов используется регулирование поступления топлива также по байпассному типу. Для этого в топливных насосах высокого давления применяется специальная электронная система регулирования.

В качестве приводов РХХ в топливных насосах высокого давления используются соленоидные либо роторные клапаны. Такие приводы используют только два уровня открытия байпассного канала – «открыто» либо «закрыто».

Данным способом трудно обеспечить точную установку холостых оборотов. Поэтому клапаны управляются широтно-импульсным модулированным сигналом высокой частоты (ШИМ-модуляция). Чем больше ширина импульса, тем большее время за период открыт байпассный канал, то есть обороты увеличиваются.

Импульсные транзисторы, управляющие работой клапана, часто устанавливаются в электронном блоке на топливном насосе. Для их охлаждения используется протекающее через насос дизельное топливо.

Открытие багажника с кнопки своими руками.

Всем привет. Ну вот наконец дошли руки до багажника, чтобы сделать открытие багажника с кнопки. Просто давно думал реализовать данную мысль, но всё как-то не хватало времени. Всё делается просто нужно всего лишь немного времени. Делать будем на примере автомобиля Ваз 2107. Итак, что нам потребуется:

-Активатор -Колодка под предохранитель.(буду вести плюс от аккумулятора) -Предохранитель -Провод, взял с запасом 7м, —Кнопка открытия багажника ваз 2110, -Клеммы “Мама” -5ти контактное реле(можно и 4, позже объясню почему я взял именно 5ти) -Ну и еще понадобится изолента или термоусадочная трубка

Объясняю почему взял именно 5-ти контактное реле, все просто, потому что открыл книжку сигнализации, а именно схему подключения и там было описано как подключать реле такого типа, ну я и решил взять его, чтобы не искать в интернете схемы подключения.

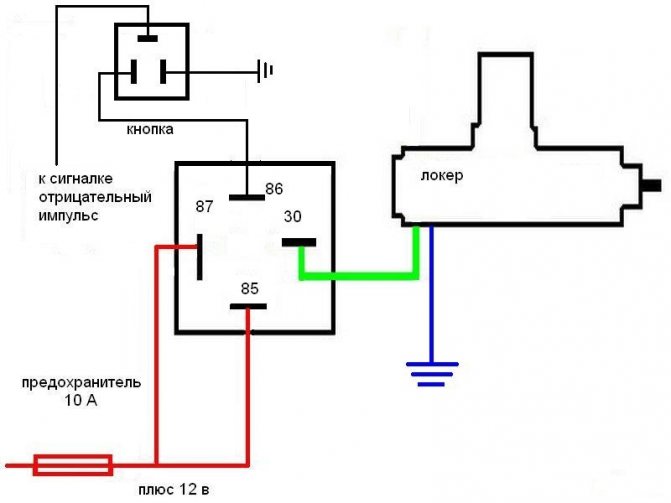

Вот моя схема подключения:

Скажу, что данная схема собрана на втягивание активатора, можно и сделать на выталкивание, достаточно лишь поменять местами синий и зеленый провод Элементы схемы:

Кнопка открытия багажника, Ваз 2110, 3х проводная

5-ти контактное реле, 75.3777

После неторопливой работы, проводка вся готова, взял с запасом)

Начнем, процесс установки довольно быстрый, за день можно управиться легко)

Решил реле поставить под капотом, чтобы не тянуть плюсовой провод далеко, да и место под панелью для релюшки искать надо:)

Через основное отверстие всех проводов просовываю два провода, а именно провод до кнопки, на открытие багажника, а второй непосредственно на сам активатор, плюсовой провод:

Реле разместил в таком вот месте, прицепил к креплению бочка омывателя:

Решил сделать на совесть клемму, поэтому было решено купить клемму на плюс:

Проводку по салону прятал под ковролин, тобишь, она проходит рядом с штатной проводкой, заодно провел провода под задние колонки, чтобы не разбирать 10 раз:

Двойные провода-музыка, а красный наш плюс на активатор. В багажнике все просто, проводим вместе с штатными проводами:

Собралось уже приличное количество проводов, стоит остановится на этом месте. К сожалению не нашел клеммы “мамы” как на активаторе, поэтому решил пока сделать так, потом найду клемму и переделаю:

Активатор сделан на втягивание. А на минусе отрезал клемму и сделал другую:

Теперь о месте расположении кнопки. Думал недолго и выбрал место слева от сиденья, под рукой и не бросается в глаза.

Установка слишком проста, просверлил отверстие, надел клеммы и вставил, минус подцепляем тут же, на болт крепления накладки. Провода так же проводим под ковролином.

А теперь самая сложная часть, для меня она вышла такой, именно взаимосвязь между активатором и замком затормозила мою работу, потому что долго не мог просверлить замок, не знаю как все, но я плюнул на это дело и пришлось колхозить, так как не хочу менять родной замок, фиг знает какого качества попадется, а тут крепкий-каленый.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

1. Соединительные провода.
2. Клеммы.
3. Изолента.
4. Предохранительные крепления.
5. Набор гаечных ключей.
6. Несколько отверток (плоских и фигурных).
7. Кусачки.
8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя. https://www.youtube.com/embed/URA-p-wyZps

Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.

ПРИВОДЫв роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

УСТАНОВКА ПРИВОДОВДумаю слова излишни. все видно по фотографиям

Немножко слов по установке: заново пришлось настраивать замок и ограничители — все делается по месту таким образом чтобы привода смогли корректно закрывать крышку багажника. Багажник может поднимать и опускать и один привод… но увы изза перекоса при закрывании он не может захлопнуть до полного зачелкивания замка. При этом двух приводов не хватает чтобы полностью отказаться от торсионов… не хватает силенок на открывание. При открытом и закрытом положени привода не шибко много занимают место. крепления приводов — заводские, не стал их переделывать чтобы потом их можно было перепродать.

ЭЛЕКТРИКАна данный момент для управления приводов используется вот такая схема:

Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий “минус” на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого “минуса” на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого “минуса” — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.

Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов

Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.

Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.

УПРАВЛЕНИЕНа данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.

Подготовка к монтажу

Первое, что нужно сделать, — это выбрать правильный механизм. Процесс выбора требует серьёзного подхода

Однозначно не стоит обращать внимание на китайские экземпляры, которые заполонили российские рынки. Долговечность таких механизмов является непродолжительной, а в процессе эксплуатации частым явлением будет неправильное срабатывание и сбои в работе

Стоит выбирать электрические модели от отечественных или иностранных производителей. С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже.

Установленный электропривод багажника

Кроме самого механизма, понадобятся некоторые инструменты. Список может отличаться в зависимости от модели автомобиля. Стандартный набор выглядит следующим образом:

• плоскогубцы;
• набор отвёрток;
• дрель и сверло к ней;
• шуруповёрт;
• мультиметр;
• провода на тот случай, если не хватит длины проводов из комплектации механизма;
• гофрированные трубки, клипсы и лента для изоляции.

Когда этот набор инструментов подготовлен, можно двигаться дальше. А мы тем временем уже переходим к изучению практического руководства, после изучения которого станет понятно, как сделать самостоятельно багажник с электроприводом.

Оборудование отечественного автомобиля электроприводом багажника

Если устанавливать электропривод открывания и закрывания багажника на отечественный автомобиль (к примеру, ВАЗ), одних лишь базовых элементов механизма, которые и так далеко недешевые, будет недостаточно. Понадобится еще установка доводчика багажника. Поэтому такой способ доработки является нерациональным.

Для отечественных машин подойдет более дешевое и простое решение, такое как использование привода электростеклоподъемников.

Чтобы воплотить в жизнь эту идею, надо купить два механизма ЭСП (к примеру, рассмотрим продукцию компании «Forward» стоимостью около трех тысяч рублей), кнопку управления крышкой багажника (тип 21100-3710620, стоимость – 50 рублей) и модуль закрытия автостекол (марка DenUp-RWC702m, цена – 500 рублей).

Электростелкоподъемники «Форвард»

В нашем примере стеклоподъемники установлены в багажном отсеке Лады Приора с использованием простого подключения. Задний край рельсы ЭСП резьбовым соединением связан с поперечиной сзади сидения, на которую опирается полка. Передний конец кронштейна стеклоподъемника с приваренной гайкой прикручивается к балке крепления заднего стекла. Для этого в балке прорезается паз, в который бы прошла гайка М6.

В итоге собранная конструкция без проблем срабатывает при нажатии на специально выведенную в салон или на пульт ДУ кнопку.

Схема подключения

Использование одного электростеклоподъемника неэффективно, так как он с трудом справляется со своей задачей, да и закрывается крышка багажника с перекосом.

Этих неприятностей лишен механизм из двух ЭСП. В некоторых случаях потребуется регулировки положения замка.
