За какие устройства в авто отвечают предохранители

Как видно на схеме, блок предохранителей для ВАЗ-2111 состоит из двадцати устройств.

• F1 (ток – 5 Ампер) – защищает сеть со всеми лампами подсветки автомобиля (приборная панель – указатель габаритов, багажник, номера, левые габаритные огни);
• F2 (7,5 А) – фонари ближнего света (левые);
• F3 (10 А) – фонари дальнего света (левые);
• F4 (10 А) – противотуманный свет (правый);
• F5 (30 А) – для стеклоподъемников;
• F6 (15 А) – вставка прикуривателя и лампы-переноски;
• F7 (20 А) – подача звукового сигнала и вентилятор радиатора;
• F8 (20 А) – подогрев стекла (заднего);
• F9 (20 А) – очиститель и омыватель для ветрового стекла;
• F10 (20 А) – запасная ячейка;
• F11 (5 А) – габариты (правые);
• F12 (7,5 А) – фонари ближнего света (правые);
• F13 (10 А) – фонари дальнего света (правые);
• F14 (10 А) – противотуманный свет (левый);
• F15 (20 А) – для подогрева сидений;
• F16 (10 А) – указатели поворотов и аварийная сигнализация;
• F17 (7,5 А) – подсветки в салоне, возле ключа зажигания и стоп-сигналы;
• F18 (25 А) – подсветка в бардачке, прикуриватель и отопление салона;
• F19 (10 А) – проверка исправности стоп-сигналов и фонарь сигнализации заднего хода;
• F20 (7,5 А) – противотуманные фонари (задние).

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Как просушить свечу?

Как мы уже сказали ранее, можно завестись на выжатой педали газа. Но это не всегда работает. На них может быть масляный налет или нагар. Итак, выкрученные свечи относим в теплое помещение

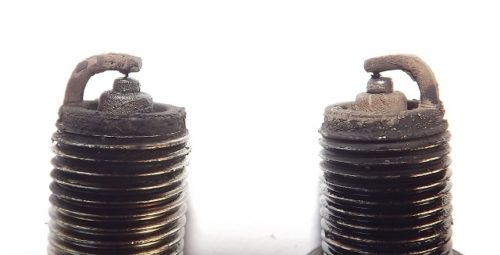

Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок. Они не только убивают свечи, но и кислородные датчики

ВАЗ 2110 инжектор 8 клапанов с черным налетом свечей говорит о том, что в камеру сгорания попадает масло. Это могут быть прогоревшие кольца или маслосъемные колпачки

Они не только убивают свечи, но и кислородные датчики. ВАЗ 2110 инжектор 8 клапанов с черным налетом свечей говорит о том, что в камеру сгорания попадает масло. Это могут быть прогоревшие кольца или маслосъемные колпачки.

Но какой бы налет ни был, свечу нужно просушить и обработать в кислоте. Она не разъест электроды – наоборот, так даже лучше. Если нет времени, протираем ее от налета и бензина и устанавливаем на место. Часто искра не попадает на электрод из-за нагара. Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:

• Сепаратор + клапан гравитации
• Датчик давления
• Фильтрующая часть (обычно из угля)
• Соединительные трубки
• Электромагнитный клапан

Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

Датчик давления, очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

Фильтрующая часть – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.

Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.

Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Основная задача модуля — раздавать качественную искру, достаточную для воспламенения рабочей смеси.

Если этого не происходит, с мотором начинаются проблемы:

• падение мощности;
• высокий расход бензина;
• провалы при разгоне;
• нестабильные холостые обороты;
• отказ двигателя при запуске.

Признаки

• Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
• Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
• Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Залитые свечи.Грязные электроды свечей.Пробой изолятора свечи.

Как проверить модуль зажигания?

1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

1. Отключаем от модуля коннектор с сигнальными проводами.

Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

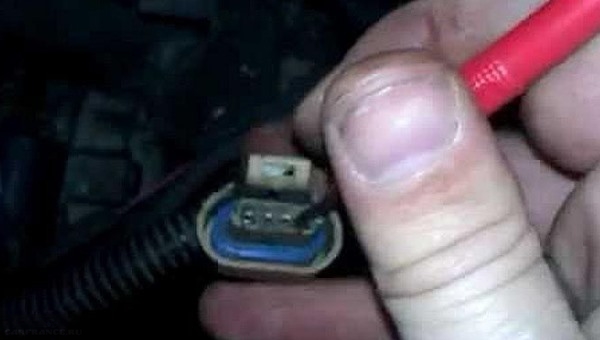

Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

Проверяем напряжение между выводом 15 и «массой» колодки.

Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.Ключом на 13 отворачиваем болты крепления к блоку цилиндров. Откручиваем болты крепления к картеру сцепления. Снимаем модуль вместе с кронштейном.
Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

Схема проверки первичных обмоток.

Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

Схема проверки вторичных обмоток.

Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

Схема проверки модуля на КЗ.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

• Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
• Р-0351 — не работает катушка 1-4 цилиндров;
• Р-0352 — не работает катушка 2-3 цилиндров.

Показания сканера ещё не говорят о проблемах с самим модулем.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

https://youtube.com/watch?v=4Ln1XJet2E8

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4.  Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Тюнинг ДВС

По умолчанию в двигателе использован максимальный диаметр цилиндров, поэтому расточить их еще больше никак не получится или обойдется слишком дорого. Применяется тюнинг следующих видов:

• фильтр ФНС – нулевое сопротивление может «оживить» мотор;
• дроссель 54 – заслонка большего диаметра монтируется обязательно в паре с ФНС;
• прямоточня выпускная система – паук схемы 4/2/1 и резонатор с банками;
• спортивный распредвал – изменяются режимы газораспределения.

Фильтр ФНС

Таким образом, ДВС 2111 на порядок превосходит карбюраторные модификации, не гнет клапана, экономичен в работе, поэтому его выпускали долго и много, чтобы комплектовать всю линейку переднеприводных авто, выпускаемую на тот момент. Благодаря нескольким ремонтным размерам поршня и цилиндра, можно сделать капитальный ремонт собственными силами.

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Advertisements

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Как работает и как не работает?

Датчик холостого хода в разобранном виде.

Устройство прибора не слишком сложное. Он состоит из шагового электромоторчика, калиброванного подпружиненного конуса и штока. Устанавливается во впускном коллекторе после дроссельной заслонки. Именно этот регулятор и отвечает за бесперебойную и ровную работу двигателя на холостых оборотах.

Датчик на дроссельном узле.

Попросту, регулятор-датчик холостого хода — это простой клапан или исполнительный механизм, который контролирует подачу воздуха при закрытой заслонке, согласно командам электронного блока управления двигателем. При запуске мотора в холодную погоду, ЭБУ приоткрывает регулятор холостого хода и подаёт больше топлива в камеру сгорания, повышая обороты для ускорения прогрева двигателя.

Принцип работы.

Как только двигатель прогревается до рабочей температуры, шаговый электродвигатель перемещает шток с коническим клапаном вперёд и сокращает количество потребляемого воздуха, тем самым снижая обороты. Так датчик работает.

Признаки неисправности датчика

А не работает он в тех случаях, когда:

• двигатель не держит холостые, обороты плавают;
• мотор глохнет на холостых и при движении на нейтралке при закрытом дросселе;
• холодный двигатель не запускается без открытой дроссельной заслонки, то есть, пока мы не нажмём на педаль газа, мотор не запустится;
• низкие и нестабильные холостые при прогреве двигателя.

При этом лампа Check Engine гореть не будет. Если она загорается, тогда причину ищем в датчике положения дроссельной заслонки. В том случае, когда симптомы налицо, но лампа не горит, причину следует искать именно в нашем датчике. Поэтому сейчас мы его проверим на работоспособность.

Электронный блок управления

Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема инжектора сводится именно к этому устройству. Небольшой корпус с множеством выводом, а внутри расположено самое интересное – микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти заложена так называемая топливная карта. По ней контроллер определяет, какое количество воздуха и бензина необходимо подать в рампу, чтобы мотор работал в нормальном режиме, не возникало детонации. Но самое главное – на какой промежуток времени необходимо подать импульс на топливные форсунки, чтобы они открылись и впрыснули смесь в камеру сгорания.

Характеристики мотора 2111

Начиная с 1993 года, производителем АвтоВАЗ был открыт проект ВАЗ-2110. Разрабатывался переднеприводной седан повышенной комфортности, поэтому карбюраторные модификации моторов 2108, 2110 и их вариантов не удовлетворяли условиям.

Уже на начальном этапе проект разделился на две самостоятельных работы. Простая переделка хэтчбэка «Восьмерки» в седан получила название ВАЗ-21099. Наименование второго проекта осталось прежним, но работа над ним изрядно затянулась по ряду причин:

• в 1985 году появился образец для испытаний, в серию машину с новым мотором планировалось запустить с 1992 года;
• кризис спутал планы, руководство завода производителя поставило ВАЗ-2110 на конвейер лишь в 1996 году;
• в первых машинах стоял карбюраторный ДВС, затем доработанный 2111 инжекторного типа.

Схема мотора

Конструкторам удалось по максимуму использовать существующие элементы моторов, чтобы пользователь предыдущих поколений ВАЗ не путался, какое масло и охлаждающую жидкость использовать. По умолчанию технические характеристики ДВС 2111 имеют вид:

Изготовитель	АвтоВАЗ
Марка ДВС	2111
Годы производства	1997 – 2014
Объем	1490 см3 (1,5 л)
Мощность	56,4 кВт ( 77 л. с.)
Крутящий момент	183 Нм (4400 – 4800 об/мин) 186 Нм (4400 – 5200 об/мин)
Вес	127,3 кг
Степень сжатия	9,8
Питание	инжектор
Тип мотора	рядный
Впрыск	электронный многоточечный
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	короткие перегородки
Выпускной коллектор	ширина 1 – 1,4 мм, угол 45°
Распредвал	от 2110, обеспечивает ход клапана впускного 9,6 мм, выпускного 9,3 мм
Головка блока цилиндров	чугун
Диаметр цилиндра	А-класс – 82 – 82,01 мм В-класс – 82,01 – 82,02 мм С-класс – 82,02 – 82,03 мм D-класс – 82,03 – 82,04 мм Е-класс – 82,04 – 82,05 мм
Поршни	от 2110
Кольца	от 21083
Диаметр поршня	А-класс – 81,94 – 81,95 мм В-класс – 81,95 – 81,96 мм С-класс – 81,96 – 81,97 мм D-класс – 81,97 – 81,98 мм Е-класс – 81,98 – 81,99 мм
Коленвал	модель 2112
Количество подшипников коренных	5
Ход поршня	71 мм
Горючее	АИ-95
Нормативы экологии	Евро-2/Евро-3
Расход топлива	трасса – 8 л/100 км смешанный цикл 9,5 л/100 км город – 13 л/100 км
Расход масла	максимум 1 л/1000 км
Моторное масло для 2112	5W-30 и 10W-30
Объем масла моторного	4,5 л
Температура рабочая	95°
Ресурс мотора	заявленный 200000 км реальный 250000 км
Регулировка клапанов	шайбы в гнезде толкателя
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	от 2108
Свечи на 2111	BPR6ES, А17ДВРМ
Зазор между электродами свечи	0,5 – 0,6 мм
Ремень ГРМ	от 2110, 111 зубов, ширина ремня 19 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	толщина 27,5 мм, диаметр под сцепление 208 мм
Болты крепления маховика	М10х1,25 мм, длина 26 мм, проточка 11 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	от 13 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 18 Нм маховик – 61 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – 4 стадии 20 Нм, 69,4 – 85,7 Нм + 90° + 90°

Как изменилась схема электроообрудования ВАЗ-2111

Если рассматривать электросхему ВАЗ-2111 в разрезе ряда других отечественных марок авто, Волжский автомобильный завод постарался на славу, кузов типа универсал, которым оснащен транспорт, стал еще более модернизированным и современным.

Изменения также коснулись электропроводки инжектор и иных не менее важных узлов, обеспечивающих бесперебойную работу единого механизма.

Электроповодка подверглась изменениям под влиянием таких конструктивных особенностей:

1. В машине встроен вспрыск бензина.
2. Бесконтактным стало зажигание.
3. Силовой агрегат, который отвечает за движение машины, находится в подкапотной плоскости поперек.

Специалисты утверждают, что даже малейшее изменение размещения мотора заставляет конструктора разработать:

• другую схему размещения точек фиксации проводки под капотом машины;
• иное создание жгутов проводов, подходящих к близким группам приборов.

Конструкция

Хочется отметить, что данный силовой агрегат устанавливали на многие автомобили. Он не требует большого внимания во время обслуживания и затрат во время ремонта.

1. В основе лежит простой четырёхцилиндровый двигатель 2110, оснащенный системой непосредственного впрыска. Последняя позволяет впрыскивать топливо в каждый цилиндр мотора, чтобы вырабатывать максимальную мощность. Материал довольно простой, высокопрочный чугун с добавлением некоторых элементов. Такая комбинация позволяет получать очень прочную конструкцию, выдерживающую удары и перепады температур.
2. Охлаждение выполнено по всему блоку, равномерно. Такой ход полностью исключает перегрев силового агрегата и выход его из строя.
3. Что касается рубашки охлаждения, то она немного открыта в сторону головки блока и цилиндров. Нижняя часть блока оснащена опорами подшипников коленчатого вала, которые имеют специальные крепления.
4. Сам коленчатый вал изготовлен из высококачественного чугуна. Это сделано неслучайно, ведь только чугун способен выдерживать колоссальные температуры и нагрузки. Ни один другой материал не может выдать такой результат. Все шатунные вкладыши смазываются через масляные клапаны, которые просверлены по всей длине коленчатого вала. Это очень удобно и практично, особенно в летний период времени.
5. Также силовой агрегат имеет систему уменьшения вибраций. Она представляет собой несколько десятков противовесов, расположенных на коленвале. За счет этого мотор 2110 не будет вибрировать во время передвижения.
6. В передней части коленчатого вала можно заметить масляный насос с зубчатым шкивом ремня газораспределительного механизма. В задней части располагается маховик из качественного чугуна.
7. Все шатуны выполнены из качественной стали при помощи ковки. К небольшой особенности можно отнести крышки на головках. В нижней части располагается вкладыш, а в верхней запрессованная втулка.
8. Все поршни оснащены тремя кольцами: два для компрессии, один маслосъемный. Что касается материала поршней, то это простой алюминий.
9. На днище конструкторы сделали специальные углубления для камеры сгорания. Сверху на все это устанавливается головка блока цилиндров, изготовленная из сплава стали и алюминия. За счет этого мотор 2110 получается очень прочным и практичным.
10. В нижней части блока цилиндров можно обнаружить специальные каналы, предназначенные для циркуляции охлаждающей жидкости.
11. К небольшой особенности двигателя ВАЗ 2110 относится то, что распределительный вал располагается в верхней части силового агрегата на опорах. Для уменьшения износа деталей их подвергают термообработке. Благодаря этому детали не будут терять своих свойств во время долгой работы.
12. Также хочется отметить, что 8-ми клапанный двигатель имеет сразу два клапана на цилиндр: впускной и выпускной. Они позволяют топливной смеси заходить и выходить из цилиндра, тем самым совершая рабочие циклы. К тому же они оснащены специальными пружинами. Это очень удобно и практично. К тому же двигатель от ВАЗ 2110 получает хорошую мощность и крутящий момент.
13. Направляющие втулки и все клапаны полностью запрессованы в головку цилиндров.
14. Распредвал приводится в действие простым зубчатым ремнем от коленвала.
15. Отдельно хочется сказать про систему охлаждения двигателя ВАЗ 2110. Дело в том, что здесь установлен довольно мощный электровентилятор, включающийся при температуре 115 градусов. Отключается он при охлаждении силового агрегата до 95 градусов.
16. Система питания оснащена следующими узлами:

• Бак для топлива;
• Топливоподкачивающий насос;
• Фильтр для воздуха;
• Топливопровода;
• Сам карбюратор.

Стоит отметить, что топливный насос располагается на самой головке цилиндров и приводится в движение за счет толкателя от эксцентрика к распредвалу. Вся электроника такого рода автомобилей зациклена на простом контроллере. Простыми словами, электронном блоке управления.

Из технического паспорта видно, что система смазки имеет комбинированную систему:

• При помощи разбрызгивания;
• Под высоким давлением.

Такая система позволяет уберечь силовой агрегат и механизмы от поломки и плохого смазывания. Все механизмы будут получать достаточное количество масла, что очень хорошо. Вам не придется переживать по этому поводу. Двигатель ВАЗ 2110 16 клапанов отличается хорошей долговечностью и простотой в обслуживании.

Система газораспределения

Замена ремня привода распредвалов, в принципе, мало отличалась от восьмиклапанной версии. Разница была только в том, что распредвалов было два и приходилось совмещать не две, а три метки. Все они показаны на схеме сверху.

Еще одной проблемой этого двигателя были частые загибы клапанов. Стоило зазеваться с заменой ремня, и владельцу приходилось платить в лучшем случае за комплект клапанов и новые поршня. Не считая полной разборки двигателя. Да и не только обрыв ремня, а слабое натяжение, проворот шкива на несколько зубьев также могли привести к проблемам с газораспределительным механизмом.

Ваз 2110, в принципе, могла бы стать одной из самых современных машин, выйди она с конвейера вовремя. Бортовой компьютер, простой, но рабочий, порядочно работающее сцепление, новая рулевая рейка, которая появилась вместе с гидроусилителем руля — все это могло сделать автомобиль еще более популярным, если бы нововведения применялись вовремя, а не вдогонку уже устаревающей модели.

Плохих автомобилей нет, не было и не будет никогда. Десятка просто стала жертвой своего времени, но она многим показала, каким должен быть современный и дешевый автомобиль.

Салон и кузов

Качественная сборка салона авто – это явно не про ВАЗ-2110. Дребезжание, «сверчки» и скрипы в салоне этого автомобиля присутствуют с завода. С этим владельцы либо мирятся, либо начинают полную переборку салона.

Еще одним минусом в салоне является система отопления и вентиляции. Печка салона очень часто прекращает выполнять свои функции.

Ну и напоследок – кузов. Из основных проблем с кузовом можно отметить слабую антикоррозийную обработку днища, а также отсутствие заглушек технологических отверстиях, из-за чего в этих отверстиях часто образуется коррозия.

Дополнительно коррозия может появиться возле уплотнителей лобового стекла. Это касается всех моделей 10-го семейства.

Что касается моделей 2111 и 2112, то проблем с кузовом у них больше, чем у седана.

У этих моделей часто сильно гремит задняя дверь. «Сверчки» в багажнике – обычное дело. Коррозия на задней двери появляется очень часто.

У ВАЗ-2111 при закрывании задней двери возможно разрушение катафота. Также на рейлингах у этой модели быстро облетает краска, особенно на передних стойках.

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

1. Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
2. Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
3. Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
4. Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
5. Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
6. Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

Расположение элементов системы управления двигателем

1 – датчик положения коленчатого вала (не виден); 2 – форсунка (не видна); 3 – регулятор холостого хода; 4 – датчик положения дроссельной заслонки; 5 – датчик кислорода (не виден); 6 – регулятор давления топлива в топливной рампе; 7 – датчик скорости (не виден); 8 – датчик массового расхода воздуха; 9 – датчик температуры охлаждающей жидкости; 10 – модуль зажигания; 11 – датчик детонации.

На двигателе ВАЗ-2111 применена система распределенного впрыска топлива (на каждый цилиндр — отдельная форсунка). Форсунки включаются попарно (для 1–4 и 2–3 цилиндров) при подходе поршней к верхней мертвой точке (ВМТ).

Часть двигателей комплектуется системой впрыска с обратной связью (кислородным датчиком) и нейтрализатором в системе выпуска отработавших газов. Эта система не требует регулировки и обслуживания (при превышении норм токсичности отработавших газов вышедшие из строя компоненты заменяют).

На другой части двигателей кислородный датчик и нейтрализатор не устанавливают. В этом случае токсичность отработавших газов регулируют СО-потенциометром с применением газоанализатора.

На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

ДМРВ на ВАЗ 2110

Очевидно, что инжектор давно превзошел карбюратор по всем параметрам. Хотя бы по той причине, что в инжекторах электроника отвечает за подачу топлива и топливовоздушной смеси в цилиндры. Эффективность, экономичность и ряд прочих преимуществ буквально вытеснили карбюратор с некогда лидирующего места.

На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:

• Датчик регулятора воздуха;
• Датчик включения вентилятора;
• Датчик коленчатого вала;
• Датчик температуры жидкости охлаждения;
• Датчик скорости;
• Датчик фаз.

Теперь рассмотрим их более подробно.

https://youtube.com/watch?v=HgEzALKa4xU

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

Неисправность	Проявление неисправности	Способ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя	большой расход бензина; затруднённый запуск при низкой температуре; ухудшение динамики.	осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)	большой расход бензина; двигатель «троит» или детонирует; затруднённый запуск.	превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт)	двигатель «троит»	отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана	плавают обороты; двигатель «троит».	отсутствие реакции работающего мотора на отключение электропитания форсунки; замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

• рожковые ключи на 17 и на 13,
• шестигранный ключ на 5,
• торцевые ключи на 10 и на 13,
• крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

1. Отключите аккумулятор от корпуса автомобиля.
2. Отсоедините вакуумную магистраль от регулятора давления топлива.

3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

4. Отсоедините электроразъём рейки.

5. Открутите и снимите кронштейн крепления подающей и сливной трубки.

6. Открутите крепления рейки.

7. Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку.

Демонтаж топливной рейки двигателя ВАЗ-2112

1. Отключите аккумуляторную батарею.
2. Снимите защитный щиток двигателя.
3. Отсоедините от свечей высоковольтные провода.

4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

5. Отсоедините от дроссельного узла шланг вентиляции первого контура картера.

6. Ослабьте крепление, выведите тросик заслонки из кронштейна.

7. Открутите крепления дроссельного узла. Снимите узел со шпилек вместе со шлангами, отведите в сторону и зафиксируйте подручными средствами.

8. Отсоедините от ресивера шланг электропневмоклапана.

9. Отсоедините шланг вакуумного усилителя.

10. Отверните крепления ресивера.

11. Ослабьте хомуты впускного коллектора.

12. Снимите ресивер, закройте отверстия коллектора пробками из ветоши.

13. Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции.

14. Отверните крепление, снимите направляющую трубку указателя масляного уровня.

15. Отсоедините электрический разъём топливной рейки.

16. Открутите штуцеры, отсоедините шланги подачи и слива топлива. Запомните их положение.

17. Отверните крепление, снимите кронштейн трубок подачи и слива топлива.

18. Отверните шестигранником винты крепления.

19. Снимите топливную рейку в сборе.

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

2. Сдвиньте и снимите фиксатор положения деталей на топливной рейке.

3. Покачивая, вытащите форсунку. Снимите все детали, требующие замены.

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.
