Дроссельной заслонка на лада приора

Как можно самому почистить дроссельную заслонку на Приоре

Для осуществления такой процедуры совсем не обязательно ехать на сервис. Все вполне можно сделать и самостоятельно. Чистка дроссельной заслонки на Приоре не является какой-то сложной процедурой, да и времени на все, про все потребуется немного – около получаса. Следует предупредить, что прежде чем приступать непосредственно к работе, нужно дать двигателю остыть – это вопрос вашей собственной безопасности.

Для того чтобы почистить дроссельную заслонку Приоры, нужен минимальный набор:

• набор гаечных ключей;
• отвертки – плоская и крестообразная;
• средство для промывки – какое-то конкретное назвать сложно, их выбор сегодня достаточно широк.

Однако, прежде всего, нам нужно добраться до данного узла. Ставим автомобиль на «нейтралку», не забывая при этом затянуть стояночный тормоз. Далее снимаем пластиковую крышку двигателя и пробку с расширительного бачка. После этого следует ослабить хомуты, удерживающие воздушный патрубок и аккуратно его извлечь. Проделывая данные операции можно заодно осмотреть двигатель и моторный отсек на предмет возможных подтеканий.

Далее снимаем патрубки обогрева заслонки, предварительно ослабив хомуты. Чтобы внутрь не попала грязь, можно заткнуть патрубки тряпкой. После этого желательно отсоединять шланг, с помощью которого осуществляется вентиляция топливного бака. Теперь осталось отвинтить болт, снять тросик дросселя и достать саму заслонку.

Первый этап работы завершен, и можно приступать непосредственно к чистке. С помощью заранее приобретенного средства тщательно моем заслонку и все ее каналы. В последнем случае можно воспользоваться спицей с намотанной на ее конец ветошью. Снимите и вымойте датчик холостого хода. Чтобы это сделать, нужно будет открутить 2 болта. Заодно проводим визуальную диагностику на предмет разного рода видимых дефектов. Работа считается завершенной, если на чистой ветоши, которой вы проведете по каналам, не будет видно никаких следов грязи.

Теперь нам осталось только лишь заменить прокладку и поставить заслонку на место. Все работы здесь осуществляются в обратном порядке. Хотелось бы предупредить, что делать все нужно очень аккуратно, чтобы случайно ничего не уронить внутрь коллектора. Как видим, ничего сложного в данной процедуре действительно нет. Все вполне можно сделать своими силами с минимальными затратами сил и времени.

После того как заслонка будет поставлена на место, следует проверить, насколько эффективной была данная процедура

В частности, обратите внимание на запуск двигателя – он должен завестись, как говорится, с пол-оборота. Никаких посторонних звуков при этом раздаваться не должно. Далее попробуйте авто на ходу, переключаясь с высокой на низкую передачу, а еще лучше – на «нейтраль»

Нормальное снижение оборотов будет главным признаком того, что все сделано правильно

Далее попробуйте авто на ходу, переключаясь с высокой на низкую передачу, а еще лучше – на «нейтраль». Нормальное снижение оборотов будет главным признаком того, что все сделано правильно.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

• Включите зажигание автомобиля.
• Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
• Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
• При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
• Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимается скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора OBDII. Популярным сканером поддерживающим работу с большинством автомобилей является Scan Tool Pro Black Edition. Он поможет точно узнать номер ошибки и увидеть параметры работы дроссельной заслонки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах.

Коды ошибок 2135 и 0223

Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». На неправильную работу ДЗ или ее датчика также могут указывать такие коды: Р0120, Р0122, Р0123, Р0220, Р0223, Р0222. После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ.

Scan Tool Pro работает с основными диагностическими программами для систем Windows, iOS и Android по Bluetooth или Wi-Fi. Такой корейский диагностический адаптер с 32-х разрядным чипом v 1.5, а не китайским 8-ми разрядным, также позволит не только считать и сбросить ошибки с памяти ЭБУ, но и провести мониторинг показателей как ДПДЗ, так и других датчиков в коробке передач, трансмиссии или вспомогательных систем ABS, ESP и т.д.

В диагностическом приложении сканер даст возможность увидеть данные идущие с датчика в реальном времени роботы. Двигая заслонку необходимо смотреть на показания в вольтах и процентах ее открытия. При исправном состоянии заслонки датчик должен выдавать плавные значения (без каких либо скачков) от 03, до 4,7В или 0 — 100% при полностью закрытой или открытой заслонке. Удобнее всего смотреть работу ДПДЗ в графическом виде. Резкие провалы будут говорить об износе резистивного слоя на дорожках датчика.

Заключение

Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.

3 Замена заслонки дросселя на ВАЗ 2110

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера.

Одной из самых распространенных проблем водителей “десятки” можно назвать неисправность дроссельного узла. В таком случае владельцу авто остается только одно – произвести замену заслонки. Для этого многие владельцы посещают ближайшие СТО. Но мы с вами знаем, сколько стоят услуги российского специалиста. Поэтому будет лучше, если мы рассмотрим снятие и замену детали своими руками.

Начинать работу по снятию заслонки мы будем с отключения аккумуляторных клемм. Таким образом, мы обесточим электрическую сеть двигателя. После этого отключаем разъемы от датчика положения заслонки. Делать это нужно очень аккуратно, чтобы не повредить мелкий прибор. Помимо датчика также нужно отключить регулятор холостых оборотов и снять тросик с привода открывания дросселя.

Всю имеющуюся в конструкции охлаждающую жидкость необходимо слить. После этого ослабляем хомуты, удерживающие дроссельный патрубок и шланг картерных газов. Затем снимаем шланг вентиляции картера.

На финишном этапе демонтажа откручиваем крепежные гайки, удерживающие заслонку, и осуществляем снятие сломанной детали. Дальше остается взять новую заслонку и собрать всю конструкцию в обратном порядке.

Таким образом, за 30–40 минут мы наладили подачу воздуха в топливную систему ВАЗ 2110, потратившись только на новую заслонку дросселя.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327. который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

• Чип-тюнинг (102)
  • Дроссельная заслонка (12)
  • Турбонаддув (7)
  • Экономия топлива (5)
  • Инжектор (10)
  • Программы для прошивки (5)
  • Чип-тюнинг иномарок (6)
  • Чип-тюнинг отечественных авто (8)
  • Блок управления двигателем (5)
  • Интеркулер (2)
• Стайлинг (188)
  • Пневмоподвеска (7)
  • Внешний тюнинг (113)
  • Тюнинг салона (20)
• Тюнинг автомобилей (428)
  • Тюнинг русских авто (103)
  • Бензин (6)
  • Автоэлектроника (45)
  • Тюнинг иномарок (160)
  • Автомобильные шины (6)
  • Тюнинг двигателя (6)
  • Автозвук (14)
  • Автохимия (23)
  • Тюнинг фар (18)
  • Моторные масла (23)
  • Тюнинг ходовой части (6)
  • Аэродинамический обвес (3)
  • Ксенон (7)
• Тюнинг мотоциклов (8)
• Мастер-классы (5)

• Обучение дроссельной заслонки – суть и тонкости операции
• Датчик положения дроссельной заслонки – лучший друг ответственного водителя
• Чистка дроссельной заслонки – мода или необходимость?
• Ремонт дроссельной заслонки Лансер 9 — выполнить своими руками

В нашей галерее собрано множество тематических фото

Все права защищены. 2015-2017 tuningkod.ru.

Все материалы сайта tuningkod.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта на Вашем сайте возможна только при указании полной активной ссылки на источник.

• Чип-тюнинг
  • Дроссельная заслонка
  • Турбонаддув
  • Экономия топлива
  • Инжектор
  • Программы для прошивки
  • Чип-тюнинг иномарок
  • Чип-тюнинг отечественных авто
  • Блок управления двигателем
  • Интеркулер
• Стайлинг
  • Пневмоподвеска
  • Внешний тюнинг
  • Тюнинг салона
• Тюнинг автомобилей
  • Тюнинг русских авто
  • Бензин
  • Автоэлектроника
  • Тюнинг иномарок
  • Автомобильные шины
  • Тюнинг двигателя
  • Автозвук
  • Автохимия
  • Тюнинг фар
  • Моторные масла
  • Тюнинг ходовой части
  • Аэродинамический обвес
  • Ксенон
• Тюнинг мотоциклов
• Мастер-классы
• Фотогалерея
• Видеогалерея

Источник

Замена клемм проводов аккумулятора на всех автомобилях ВАЗ

32 комментария

Что мне делать, я не могу нормально отрегулировать дроссельную заслонку, она просто не регулируется?

Здравствуйте Семен! Что значит не регулируется? Может быть у вас проблемы с тросом дроссельной заслонки? Первое что сделайте, так это проверьте сам трос дроссельной заслонки на наличие дефектов, возможно просто то, что он у вас вытянулся вот и все! Если это так и есть, то в таком случае произведите замену троса (см. «Замена троса дроссельной заслонки»)

Спасибо вам большое Олег, действительно оказалось то что у меня тросик дросселя был вытянут,сегодня с утра я его заменил на новый и все стало в порядке)

Здравствуйте. Проблема следующая: заслонка не закрывается до конца, бортовой компьютер показывает 1%. даже если шпилька на дроссельной заслонке полностью выкручена. Пальцем надавливая – закрывается, но с нажатием на газ западает. Подскажите пожалуйста, возможно ли, что дроссельная заслонка с браком и при производстве не соблюдены были внутренние размеры. Дпдз новый

Здравствуйте, Александр! Необходимо промыть до устранения заедания.

Олег, спасибо что отозвались, забыл дописать, что дроссельную заслонку полностью снимал, промывал жидкостью для чистки карбюратора месяца два назад, но тогда были проблемы с плавающими оборотами и глохнущем двигателем, недавно как раз поменял дпдз проблема с плавающими оборотами исчезла, сейчас только когда дроссель открыт на 1% на холодную, если завести в таком состоянии, то скорее всего авто заглохнет или не будет держать обороты, после однократного нажатия на педаль, встает в ноль процентов и более не беспокоит. Извините если что то не понятно, старался описать суть как можно доступнее и подробно

Чистка дроссельной заслонки на моделях 1117- 1119.

Примечание! Данная статья касается автомобилей с тросиковым механизмом, для е-газа вам придется искать дополнительную информацию по снятию заслонки. Заслонка на системе е-газ крепится на трёх шестигранных болтах, к ней подсоединяются шланги подвода и отвода охлаждающей жидкости. Самое главное отличие — в системе нет троса. (Не рекомендуем снимать узел во время отрицательных температур окружающей среды (даже -1), работайте когда температура плюсовая)

Важный момент! Перед началом работ скиньте клемму минус с аккумуляторной батареи, обесточьте её. Если вы не знаете способ скидывания клеммы, изучите статью: «Замена аккумулятора на автомобиле».

Снятие:

1) Чистить неснятую заслонку не имеет смысла, ведь грязь, стекающая во время мытья, вольется в двигатель автомобиля сквозь щель. Загрязнение двигателя автомобиля изнутри недопустимо.

Настройка датчика дроссельной заслонки на приоре

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Нет. Только по диагностике

либо поставить БК

Подскажите заодно, сам дроссель продается или тока б\у искать?

Доброго времени суток! Один «мастер» подогнул кронштейн дроссельной заслонки (в который упирается винт положения заслонки-заводская настройка). Из-за этого пошёл вразнос холостой ход. В каком положении (изначально) должна находиться заслонка в ДУ: полностью закрыта или чуть приоткрыта? Замаялси совсем. Заранее пасибо!

Двемер Конечно продается но тоже требует настройки.

Доброго времени суток! Один «мастер» подогнул кронштейн дроссельной заслонки (в который упирается винт положения заслонки-заводская настройка). Из-за этого пошёл вразнос холостой ход. В каком положении (изначально) должна находиться заслонка в ДУ: полностью закрыта или чуть приоткрыта? Замаялси совсем. Заранее пасибо!

Если будет закрыта полностью (на просвет, будет «закусывать» на горячую). Надо чтоб на просвет щель была — которая рано или поздно все равно засрётся картерными газами. А что именно сейчас с ХХ?

Так щель там конструктивная и при полном закрытии вроде. Не?

Двемер Конечно продается но тоже требует настройки.

Так щель там конструктивная и при полном закрытии вроде. Не?

Он для какого мотора должен быть отрегулирован: 1.5 8V, 1.5 16V, 1.6 8V, 1.6 16V, приора 1.6, калина 1.4? Выбирай любой

непойму че там регулировать и причем тут какой мотор, заслонку винтом отрегулировал краской помазал все, или я чего не понимаю

В таком положении, чтобы п ри чистом канале малой вентиляции рхх находился в диапазоне 35-40 шагов на полностью прогретом двигателе.

алекс спб У тебя рально такие шаги?

алекс спб У тебя рально такие шаги?

о как..те если по бк у меня на горячей 55-65-достаточно увеличить зазар покрутив винтик?

зачем ловить эти шаги?

понижая шаги не придет ли провал при резком сбросе газа?

Если будет закрыта полностью (на просвет, будет «закусывать» на горячую). Надо чтоб на просвет щель была — которая рано или поздно все равно засрётся картерными газами. А что именно сейчас с ХХ?

Немного предистории… Движок 1,5 8-кл. Январь 5.1. Начал глохнуть двигатель на светофоре, к тому же клапана стучали. Поехал к одному знакомому, он отрегулировал зазор в клапанах, заодно пожалился на ХХ. Он взял и подогнул кронштейн. На несколько дней помогло, потом опять начались остановы двигла. Поехал к другому спецу, он определил неисправность РХХ, также сказал про разбалансировку ДУ (надо менять ДУ). Заменил РХХ, проблемы остались. Вспомнил про гнутый кронштейн, выгнул его (на просвет оставил малюсенькую щель) и всё наступило счастье. Через год опять началось, заменил РХХ, почистил ДУ, хватило на полгода. Двигатель стал запускаться только если надавишь немного на газульку, частые остановы двигла, а бывает обороты ХХ пилообразные (вверх-вниз). Сменил РХХ-не помогает, выскакивает «ЧЕК» ошибка 505 (ошибка РХХ). Дальше не знаю чё делать: сменить ДПДЗ, прокладку (кстати её я ещё ни разу не менял, мож подсос?)? И главный вопрос менять ДУ или нет? Цена вопроса 1100 рэ. Там всё таки заводская регулировка заслонки. Но есть сомнения поможет ли?

Там всё таки заводская регулировка заслонки. Но есть сомнения поможет ли?

В запчастях нет «заводской регулировки». Менял несколько ДУ от разных моторов — РХХ встает каждый раз по разному. Так, что один х*р настраивать ДУ под свой мотор. Можешь не покупать, а настроить свой.

Есть метода настройки ДУ под свой мотор? Поделись. плиз.

Источник

Механический привод

Первые модели шли с тросовым приводом. При нажатии на педаль газа усилие передавалось механически.

Корпус дроссельной заслонки “Приоры” объединяет в себе дополнительно датчик положения этого элемента впускной системы и регулятор холостого хода, который устанавливает частоту вращения коленвала при закрытой заслонке, а также в момент запуска двигателя и во время подключения дополнительного электрического оборудования: фар, кондиционера, электромотора отопителя салона. Работает он от электропривода. Который через клапан подает воздух, минуя заслонку.

Кроме этого, корпус является частью системы охлаждения и вентиляции картера. Дроссельная заслонка “Приоры” 16 клапанов отличается от заслонки авто с 8 клапанами дополнительным отверстием на периметре корпуса со стороны впускного коллектора.

Результаты прочистки дроссельной заслонки

Сборка очищенного узла производится в обратном порядке

Важно не забывать об аккуратном подсоединении и плотном примыкании деталей, иначе придется проводить переборку заново. Некоторые автомобилисты рекомендуют дополнительно использовать компрессор для осушки поверхностей перед сбором или после продувания очистителем. Но данный инструмент не является обязательным при работе

Но данный инструмент не является обязательным при работе.

После того как все компоненты будут собраны, автомобиль следует протестировать. Важным этапом станет завод: он должен стать довольно быстрым без каких-либо посторонних звуков. Далее проводится обкатка отремонтированного транспорта. Самым удобным способом станет проверка перехода к N или снижение скорости. Нормальное уменьшение оборотов двигателя будет верным доказательством правильно выполненной очистки.

Результатом проведенных работ будет стабильный ход двигателя без перепадов в оборотах, кряхтения и прочих негативных явлений. А сам автомобиль будет быстро откликаться на нажатие педали газа. Стоимость карбюраторного очистителя невелика, поэтому при появлении проблем с мотором не следует откладывать ремонт.

Кроме того приобретенный состав пригодится в будущем: на одну небольшую прочистку при малом загрязнении деталей его хватит еще на несколько очисток. При этом состав хранится довольно долго и не теряет своих свойств.

Важное дополнение

Во время очистки внутренней полости положение дроссельной заслонки “Приоры” с электронным газом изменять не рекомендуется, поскольку можно повредить шестерни привода. Механическую заслонку, наоборот, можно вращать за привод, полностью раскрывая доступ внутрь. Также можно отсоединить заслонку от оси вращения. Она закреплена двумя болтами. Однако нужно знать, с каким усилием закручивать обратно. Если после сборки произойдет самоотворачивание, то болтики попадут в камеры сгорания двигателя. Чтобы этого не произошло, после окончания работы нужно проехать 500 км, снова разобрать узел и подтянуть крепеж заслонки.

После сборки не забыть долить охлаждающую жидкость до рабочего уровня.

День добрый друзья!

Проблема нарисовалась со временем следующего характера:— нестабильная работа двигателя, особенно на Холостом Ходе;— последние две недели, когда ползу по пробкам, температура повышается за 90 градусов и начинается залипание оборотов (примерно 1600-1800), потом через минуту отпускает, но очень медленно до ХХ, но при этом не держутся обороты, а начинают слегка плавать 800-1100 и так пока не тронешся. Ну и так пока машина не остынет;— небольшой перерасход топлива на мой взгляд (в городе 10 л/100, примерно и это при недолгих поездках).

Катушки зажигания у меня до сих пор немного хандрят, так и не ясно какая навернется скоро. Но принято было решение купить очиститель карбюратора, разобрать узел дроссельной заслонки, посмотреть в каком состоянии все датчики и заслонка (визуально) и принимать решение по устранению проблемы.

Жидкость для очистки приобрел такую:

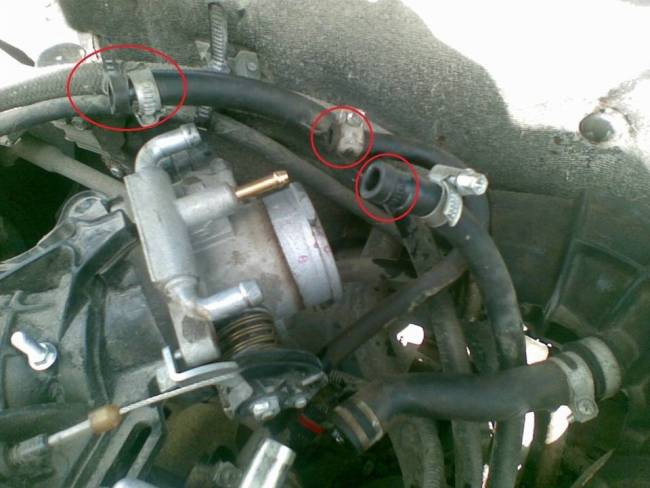

вкратце — вот узел с дроссельной заслонкой, датчиками РХХ и ДПДЗ, шлангами и т.д.

Сама дроссельная заслонка сидит на двух шпильках — тем самым ключом на 13″ откручиваем две гайки и спокойно снимаем дроссель. Такое состояние у моего дросселя за 66 т.км:

Ну всё это дело побрызгал очистителем, маленькой отверточкой и тряпочкой оттер и собрал обратно. Дроссель не сфоткал и так понятно что всё теперь чистое, а вот датчик сфоткал

Что вам сказать, завелась легче, ХХ стал немного побольше оборотов на прогретую, отзывы на педаль газа немного чутче. Так что норм.

Отступаем от темы. Сегодня такая фигня:загорелась на днях лампа аккумулятора, потом потухла опять загорелась потухла. Сегодня утром ехал горела постоянно, начала приборка с ума сходить загорались то вместе то по отдельности лампы восклицательного знака красного, в круглешке восклицательный знак, ABS, подушка безопасности, чек, секунд пять, пропадает, секунд 40 загораются, начинаешь разгоняться опять загораются переключаешь скорость, половину перестает гореть, в один момент БК перестал показывать (черточки я имею ввиду горели как после сброса) стрелки все замерли (это когда разгонялся)и сразу же через мгновение половину датчиков перестает гореть и бк работает стрелки норм и все норм. ПИ…Ц.

Есть мысль ехать к электрикам, для начала проверить и ДОБРАТЬСЯ БЛИН до щеток (думаю их под замену) и смотреть диодный мост, вдруг диод выгорел один, ну а там видно будет. Приора с кондером, я попытался на улице в минус 6 разобрать крышку, хер че вышло, фиксаторы не могу отстегнуть до конца и вытащить крышку. Вот такая ботва. Помогайте советами, буду признателен!

Дроссельный узел на автомобилях Лада Приора по своей конструкции ничем не отличается от предыдущих моделей ВАЗ, разве что от 8-клапанных отличие будет в пользу большего внутреннего диаметра и все.

Часто случаются такие проблемы, когда вроде бы и все датчики исправны, давление в рампе хорошее, система зажигания в полном порядке, а вот двигатель работает как-то не ровно, могут плавать обороты, зависать в определенных моментах и т.д.

Если подобные проблемы могли возникнуть с вашей Приорой, то можно попробовать снять дроссельный узел и почистить его. Конечно, чистка эта возможна и без снятия, но надежнее все же при полном демонтаже.

Для того, чтобы произвести снятие дросселя на Приоре нам понадобится следующий инструмент:

1. Отвертка с крестообразным и плоским лезвием
2. Плоскогубцы
3. Ключ на 13 мм, а удобнее всего использовать трещотку и головку
4. Удлинитель

Чистка дроссельного узла

Дроссельный узел – это особый элемент транспортного средства, который производит регулировку подачи воздуха в мотор машины. Воздух требуется для того, чтобы проводить обогащение топливной смеси. Если дроссельный узел неисправен, то его принято менять на новый, хотя, в большинстве случаев, достаточно будет произвести его чистку, о чем мы и погорим в рамках данной публикации.

Инструментарий для чистки дроссельного узла

Чтобы произвести самостоятельную чистку дроссельного узла вашего транспортного средства, вам следует подготовить следующее:

1. Набор крестовых и минусовых отверток разного размера.2. Гигиенические ватные палочки.3. Зубная щетка с жесткой щетиной.4. Специальный чистящий раствор.5. Резиновые перчатки для защиты рук от химиката.

Напомним, что в предыдущей статье мы рассказывали как снять фару на ВАЗ 2110 своими руками.

Как демонтировать дроссельный узел?

Чтобы произвести чистку дроссельного узла, вам следует его предварительно демонтировать. Как это делается, следует уточнять в каждом отдельном случае, но, хотелось бы отметить один важный момент, если прежде вы никогда не производили чистку дроссельного узла, то обязательно замените прокладку. Чтобы до нее добраться, вы должны демонтировать регулятор холостого хода, открутив два крепежных винтика.

Чистка дроссельного узла своими руками

Для чистки дроссельного узла, необходимо использовать ватные палочки, которые обмакиваются в чистящем растворе и зубная щетка, которой оттираются сложные загрязнения

Очень важно не пропускать ни один канал и не одну скрытую полость. Также, внимательно отнеситесь к чистке места посадки регулятора холостого хода

Еще, очень важно не забыть прочистить канал, который отвечает за отведение газов картера. Он имеет небольшой диаметр, поэтому его следует залить чистящим раствором и продуть при помощи ножного насоса, который применяется для подкачки колес

Видео. Как почистить дроссельный узел

Финальным этапом чистки дроссельного узла, должна стать продувка при помощи сжатого воздуха системы патрубков. Если вдруг, какой-то из них продуть не удается, то просто замените его на новый.

vazgarage.ru

Дроссельный узел Лада Приора ВАЗ 2170, 2171, 2172

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенная частота вращения коленчатого вала на холостом ходу и увеличенный расход топлива, а не полностью открывающейся — двигатель не развивает полной мощности.

При данных неисправностях сначала попробуйте отрегулировать привод дроссельной заслонки или замените трос (смотрите «Регулировка троса дроссельной заслонки»). Если это не приведет к положительному результату, замените дроссельный узел.

Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием.

ВниманиеЗапрещается выворачивать винты 2 крепления дроссельной заслонки. Если затем они будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя. Положение дроссельной заслонки отрегулировано на заводе, поэтому регулировочный винт 1 дроссельной заслонки трогать не рекомендуется

Положение дроссельной заслонки отрегулировано на заводе, поэтому регулировочный винт 1 дроссельной заслонки трогать не рекомендуется.

1. Слейте жидкость из системы охлаждения двигателя (смотрите «Замена охлаждающей жидкости»).

При известном навыке охлаждающую жидкость можно не сливать. На остывшем двигателе стравите избыточное давление в системе охлаждения двигателя, открутив, а затем закрутив пробку расширительного бачка. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после отсоединения их от дроссельного узла. Потеря охлаждающей жидкости при таком способе будет незначительна.

2. Отсоедините провод от клеммы «минус» аккумулятора.

3. Откройте капот и снимите декоративный кожух двигателя (смотрите «Кожух двигателя»).

4. Отжав фиксаторы, отсоедините колодки жгутов проводов от датчика положения дроссельной заслонки… 5. …и регулятора холостого хода.

6. Отсоедините воздухоподводящий рукав от дроссельного узла (смотрите «Чистка вентиляции картера»).

7. Ослабьте крепление хомута первого шланга подогрева корпуса дроссельного узла… 8. …и снимите шланг.

9. Ослабьте крепление хомута второго шланга подогрева корпуса дроссельного узла… 10. …и снимите шланг.

11. Ослабьте хомут крепления… 12. …и отсоедините от штуцера дроссельного узла шланг малой ветви системы вентиляции картера.

13. Ослабьте хомут крепления шланга продувки адсорбера… 14. …и снимите шланг.

15. Отсоедините от сектора дроссельного узла трос привода дроссельной заслонки (смотрите «Регулировка троса дроссельной заслонки»).

16. Отверните две гайки крепления дроссельного узла… 17. …и снимите дроссельный узел со шпилек впускного коллектора.

18. Если при замене дроссельного узла на новом узле не установлены регулятор холостого хода и датчик положения дроссельной заслонки, переставьте их со старого узла.

Для этого отверните по два винта их крепления.

Замените поврежденное поролоновое кольцо, установленное под датчиком положения дроссельной заслонки.

19. Загрязненный дроссельный узел очистите жидкостью для чистки карбюраторов, предварительно сняв с него датчик и регулятор. Очистите также загрязненные регулятор и датчик (запрещается использовать для очистки растворители).

20. Установите дроссельный узел и все снятые детали в порядке, обратном снятию.

21. Отрегулируйте привод дроссельной заслонки (смотрите «Регулировка троса дроссельной заслонки»).
