Датчик бесконтактный положения дроссельной заслонки (дпдз 36.3855), все модели ваз инжектор

Как заменить датчик положения дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

Снятие: 1. Сперва просто отожмите фиксатор который колодку проводов удерживает и отсоедините после чего колодку (см. фото 1), вставьте ключ в замок зажигания и поверните его до того момента когда все приборы загорятся, следом включите прибор, а именно функцию Вольтметра и от прибора щуп минус (Он как правило идёт черный) киньте на массу (Массой может выступать кузов или двигатель автомобиля), а щуп плюс подсоедините к выводу А колодки проводов (Все выводы на колодке обозначены, внимательней смотрите) и прибор должен будет выдать показания приблизительно 5 Вольт, но не в коем случае не меньше, если всё так и есть, то с проводкой всё в порядке и виноват скорее всего сам датчик, если же напряжение меньше, то либо контроллер неисправен, либо с проводкой проблемы, после проделанной операции, выключить зажигание не забудьте и когда проводка будет проверена, можете приступать к замене датчика на новый, для чего отверните два винта которые его крепят к корпусу дроссельного узла и после этого снимите датчик, ещё под ним будет расположено поролоновое кольцо которое обязательно подлежит замене.

Примечание! Если соберётесь менять датчик, не забудьте клемму минус скинуть с аккумулятора скинуть, как это сделать читайте в статье: «Замена аккумулятора на Вазовских автомобилях », пункт 1!

Установка: Устанавливается датчик в обратном порядке снятию, при установке его выводы должны быть направлены в сторону моторного щита, чтобы убедиться что датчик будет установлен верно, прислоните его к дроссельному узлу и сделайте так, чтобы отверстия под винты в датчике, совпали с резьбовыми отверстия в корпусе и после чего полностью откройте дроссельную заслонку при помощи сектора (Или педали газа, пусть помощник аккуратно и потихоньку нажмёт на неё до упора), если всё будет нормально, то дроссельная заслонка полностью откроется и можете заворачивать после чего винты крепления датчика до упора.

Дополнительный видео-ролик: Наглядно посмотрите процесс замены ДПДЗ в видео-ролике ниже:

Проведение диагностики

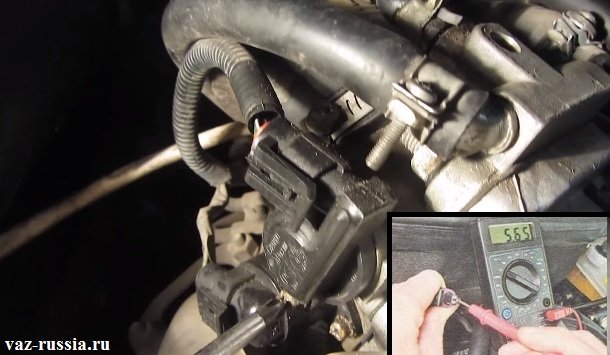

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.

Что выполняет ДПДЗ

Функция дроссельной заслонки заключается в регулировке количества воздуха, поступающего в топливную рампу. Чем сильней вдавливают педаль «газа», тем больше становится просвет в перепускном клапане (дросселе), и соответственно сильней обогащается кислородом топливо в форсунках.

ДПДЗ фиксирует положение педали акселератора, о чём «информирует» ЭБУ. Контроллер блока при открытом на 75% просвете дросселя включает режим полной продувки двигателя. При закрытом клапане дросселя ЭБУ переводит работу мотора в режим холостого хода — дополнительный поток воздуха проходит мимо дросселя. Кроме того, от датчика зависит количество топлива, поступающего на данный момент в камеры сгорания двигателя. От исправности этой маленькой детали зависит полноценная работа двигателя.

Чип-тюнинг автомобиля

Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.

Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.

Преимущества чип-тюнинга

Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить

• ускоренный старт с места,
• плавное движение при минимальных показателях нагрузки,
• а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.

И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.

Без специальной диагностической программы не обойтись

Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.

Вот так выглядит комплект оборудования для диагностики

Ваз инжектор как проверить датчик заслонки

Признаки, перечисленные выше, скорее всего, вызваны другими причинами. Ваз замена ДПДЗ.

Симптомы неисправности, замена. Именно от него в первую очередь зависит стабильный ХХ на нужных оборотах, очень часто выходит из строя, так же очень большой процент брака среди новых датчиков.

Датчик положения дроссельной заслонки (дпдз) автомобиль ваз 2107 — проверка — замена

Ну вот вкратце и все, надеемся что краткий ликбез по датчикам, применяемым на инжекторных ВАЗах помог вам составить для себя картину работы инжекторного двигателя. Начали скакать обороты,поменяй регулятор холостого хода, и всё будет зашибись.

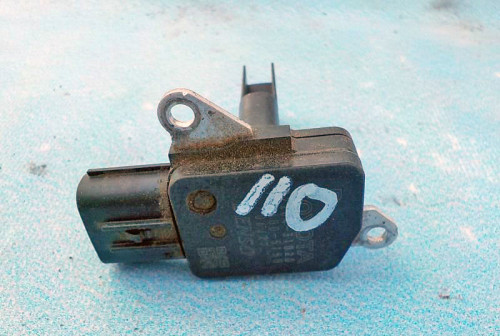

Друзья весной г. Я начина В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха ДМРВ из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла.

Распиновка разъема ДПДЗ.

При установке датчика поставьте дроссельную заслонку в закрытое положение и, поворачивая датчик против часовой стрелки, совместите лыски валика с приводом датчика.

Как и при любом ремонте по замене датчиков электронного впрыска топлива, их необходимо проверить на работоспособность. Для проверки потребуется обычный мультиметр с функцией замера сопротивления в цепи питания и набор стандартных инструментов.

Ресирвер — Оговорочка Прошу не брызгать профессионализмом, я записал видео, сразу после того как нашел Если поглядеть на задающий диск со стороны головки крепящего болта, а метки выставить, пропуск зубьев будет если по часовому циферблату где-то на 10 минут.

К Количество загрузок: Грубо говоря в этот момент он смотрит на проверяющего под капотом. Проверяем точность совпадения меток, и считаем зубья от пропуска по окружности против хода часовой стрелки.

На начало го зуба должен смотреть сердечник датчика коленвала. Неконтролируемые обороты двигателя.

Замена датчика на ВАЗ 2108-ВАЗ 21099

Трудности могут начаться уже на этапе снятия стартера из-за неудобства работы и закончиться запрессовкой Короткоходная кулиса кпп на ваз установлена, наслаждайтесь коротким переключением

Если есть непонятные моменты, Владельцам ВАЗ важно запомнить, что прокладка головки блока цилиндров является одноразовой деталью, потому Подскажите, перебрал коробку на ваззаменил синхроны и подшипники, все собрали, поставили, а Индикатор активации иммобилайзера или противоугонной системы

Таким образом, рад значков с машинкой замком или Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте Ваз инжектор как проверить датчик заслонки Проблемы с датчиком положения дроссельной заслонки ДПДЗ от Auto overhaul Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя.

Как снять стартер на ваз Трудности могут начаться уже на этапе снятия стартера из-за неудобства работы и закончиться запрессовкой Как меняется кулиса на ваз Короткоходная кулиса кпп на ваз установлена, наслаждайтесь коротким переключением.

Как выглядит прокладка головки на ваз Владельцам ВАЗ важно запомнить, что прокладка головки блока цилиндров является одноразовой деталью, потому Как убрать шум в машине ваз Подскажите, перебрал коробку на ваззаменил синхроны и подшипники, все собрали, поставили, а Как сделать иммобилайзер для ваз Индикатор активации иммобилайзера или противоугонной системы. Как заменить педаль сцепления ваз Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте Как заменить карбюратор на ваз видео Необходимо проверить ход педали сцепления, чтобы он не был больше мм, в противном Как поставить коробку передач автомат на ваз Из названия статьи думаю понятно о чём пойдёт сегодняшняя речь

Первые автомобили с АКПП Как правильно установить рхх на ваз Кто может помогите, вчера купила новый РХХ и продавщица сказала что нужно правильно его

Как заменить педаль сцепления ваз Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте Как заменить карбюратор на ваз видео Необходимо проверить ход педали сцепления, чтобы он не был больше мм, в противном Как поставить коробку передач автомат на ваз Из названия статьи думаю понятно о чём пойдёт сегодняшняя речь. Первые автомобили с АКПП Как правильно установить рхх на ваз Кто может помогите, вчера купила новый РХХ и продавщица сказала что нужно правильно его

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Какой РХХ выбрать

Могу посоветовать РХХ двух производителей: Калуга и Стартвольт. Ставил Самарский, но с ним, что-то не повезло, хватило на год, как впрочем и с «PEKAR». Так что какой регулятор лучше можно уточнить у продавцов, так как они имеют информацию по количеству возвратов.

При покупке обращайте внимание на наличие штампов ОТК, даты. Проверяйте люфт штока и отсутствие его прокручивания

Наличие на рынке китайской подделки довольно большое.

Должен ли быть клапан с широкой или узкой шляпкой мне кажется разницы нет. Так как основную роль играет узкая часть до расширения.

Как работает регулятор холостого хода

Как видите на фото клапан при пуске двигателя открывает байпасный канал и по мере прогрева закрывает его. В работе участвует узкая часть клапана.

Регулировка инжектора своими руками

Теперь же всё иначе, и провести регулировку холостого хода уже не так просто, как раньше. Поэтому, сейчас мы попробуем разобраться в том, как же именно регулировать инжектор и его холостой ход на современных машинах.

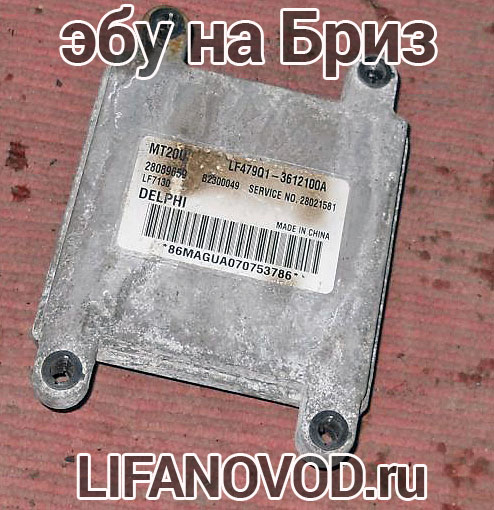

Так выглядит «инжектор» автомобиля.

Так ошибочно называют «в народе» блок управления двигателем (ЭБУ). Хотя сам «инжектор» состоит из нескольких частей: ЭБУ, форсунки, датчики и т.п.

Датчики в «инжекторе»

Технологии управления подачей топлива в двигатель существуют разные. Поэтому некоторые датчики могут отсутствовать. Самые распространённые датчики в «инжекторе»:

• Датчик коленвала
• Датчик положения распредвала
• Датчик кислорода
• Датчик массового расхода воздуха
• Датчик положения дроссельной заслонки (ДПДЗ)
• Датчик детонации

4 Небольшой тюнинг заслонки ВАЗ 2114

Помимо необходимости регулярно чистить дроссель ВАЗ, существуют некоторые конструктивные ошибки, которые допустил производитель при создании элемента. Чтобы устранить подобные проблемы, стоит выполнить доработку дросселя машины. И чем быстрее вы это сделаете – тем лучше. Многие владельцы 14-ой модели иногда жалуются на нестабильную работу двигателя при переключении скоростей.

Доработка дросселя машины

Некоторые считают это результатом неисправности трансмиссии, другие приступают к чистке заслонки. Но что делать, если и после этого двигатель не перестает глохнуть. Лучшим вариантом станет модернизация дроссельной заслонки ВАЗ 2114. Для этого нужно взять напильник и проточить небольшую канавку в задней стенке заслонки. Ширина углубления не должна превышать 3 мм.

Такая несложная операция помогает найти выход из ситуации, когда двигатель отказывается заводиться в горячем состоянии. После проделывания канавки уменьшится разрежение воздуха в ресивере. Это повлияет на расход топлива – теперь вы сможете “пробежать” по дороге лишние 500 м, не израсходовав ни капли бензина. Еще одно преимущество от подобной доработки – это снижение вибрации мотора на холостом ходу.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327. который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

• Чип-тюнинг (102)
  • Дроссельная заслонка (12)
  • Турбонаддув (7)
  • Экономия топлива (5)
  • Инжектор (10)
  • Программы для прошивки (5)
  • Чип-тюнинг иномарок (6)
  • Чип-тюнинг отечественных авто (8)
  • Блок управления двигателем (5)
  • Интеркулер (2)
• Стайлинг (188)
  • Пневмоподвеска (7)
  • Внешний тюнинг (113)
  • Тюнинг салона (20)
• Тюнинг автомобилей (428)
  • Тюнинг русских авто (103)
  • Бензин (6)
  • Автоэлектроника (45)
  • Тюнинг иномарок (160)
  • Автомобильные шины (6)
  • Тюнинг двигателя (6)
  • Автозвук (14)
  • Автохимия (23)
  • Тюнинг фар (18)
  • Моторные масла (23)
  • Тюнинг ходовой части (6)
  • Аэродинамический обвес (3)
  • Ксенон (7)
• Тюнинг мотоциклов (8)
• Мастер-классы (5)

• Обучение дроссельной заслонки – суть и тонкости операции
• Датчик положения дроссельной заслонки – лучший друг ответственного водителя
• Чистка дроссельной заслонки – мода или необходимость?
• Ремонт дроссельной заслонки Лансер 9 — выполнить своими руками

В нашей галерее собрано множество тематических фото

Все права защищены. 2015-2017 tuningkod.ru.

Все материалы сайта tuningkod.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта на Вашем сайте возможна только при указании полной активной ссылки на источник.

• Чип-тюнинг
  • Дроссельная заслонка
  • Турбонаддув
  • Экономия топлива
  • Инжектор
  • Программы для прошивки
  • Чип-тюнинг иномарок
  • Чип-тюнинг отечественных авто
  • Блок управления двигателем
  • Интеркулер
• Стайлинг
  • Пневмоподвеска
  • Внешний тюнинг
