Доводчик стекол автомобиля своими руками

Установка доводчика стекол

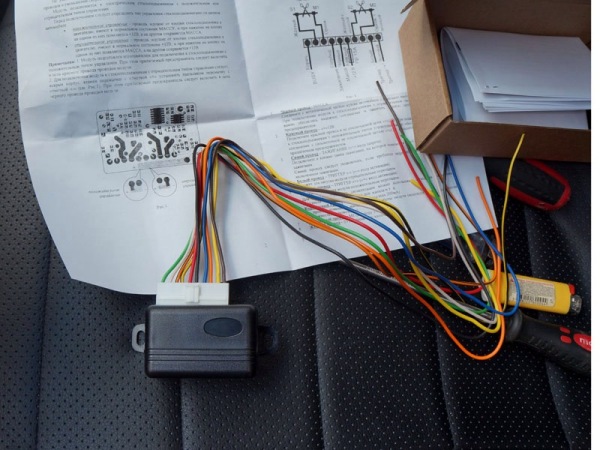

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

• крестовая и плоская отвертки;
• бокорезы и плоскогубцы;
• изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Описание модуля автоматического поднятия дверных стекол

Доводчик стекол (ДС) — это механизм, основное назначение которого заключается в автоматическом закрытии стекол автомобиля при активации противоугонной системы. С помощью ДС водитель может не переживать о том, закрыты ли стекла в его машине или нет.

Принцип действия

Вкратце рассмотрим принцип действия ДС. Блок управления устройством подключается к механизму управления автомобильной сигнализацией, а также электрическим стеклоподъемникам. Сам модуль располагается на участке между электромотором стеклоподъемников и управляющим блоком. Как вы уже поняли, эксплуатация ДС возможна только в том случае, если автомобиль оснащен электрическими подъемниками стекол.

При активации противоугонной системы на электрический мотор через управляющий модуль подается напряжение. Непосредственно доводчики не используются в момент открытия и закрытия стекол, только тогда, когда водитель включает автосигнализацию. При включении сигналки на узел подается напряжение, в итоге электромотор получает питание и поднимает механизм подъемника.

Что касается многофункциональных установок, то такие системы позволяют выполнять такие функции:

1. При правильной настройке возможно управление несколькими стеклами одновременно, причем или в одном, или в разных направлениях.
2. Также можно настроить функцию автоматического возврата стекол в исходное положение, то есть сначала доводчики закроют окна, а после отключения сигналки откроют их, возвратив в начальное состояние. Но нужно учитывать, что использование такой функции актуально в том случае, если противоугонная система была включена не больше, чем два часа назад.
3. При включении автомобильной сигнализации ДС может автоматически произвести блокировку управления кнопкой поднятия и опускания стеклоподъемников.
4. В функциональных устройствах автовладелец может настроить управляющий модуль таким образом, чтобы он мог работать с разными типами, а также конструкциями стеклоподъемников.
5. Помимо этого, если возникнет необходимость, автовладелец сможет самостоятельно подключить и настроить дополнительные клавиши управления подъемниками (автор видео — канал AA00015).

Разновидности

Теперь рассмотрим виды систем ДС — в зависимости от конструктивных особенностей, доводчики могут использоваться для выполнения определенной функции или быть многофункциональными:

1. Если речь идет о многофункциональных системах, то в данном случае для включения автомобильной сигнализации узел сможет запомнить точное положение стекол. Кроме того, если при закрытии стекла появится препятствие, ДС автоматически вернет его в начальное состояние. Блок управления может иметь дополнительные опции, к примеру, вы сможете при необходимости отключить или полностью сбросить настройки. Как показывает практика, большая часть функций в многофункциональных ДС по факту не используется автовладельцами, поэтому есть смысл отдать предпочтение более простым системам. Тем более, что их стоимость будет на порядок ниже.
2. Более простые ДС позволяют только поднимать стеклоподъемники при включении автомобильной сигнализации. Разумеется, никаких дополнительных опций такие системы не имеют (автор видео — канал China and not Only).

Особенности

Теперь рассмотрим основные особенности таких систем. При установке ДС автомобилисту предстоит столкнуться с определенными трудностями, в частности, если речь идет о многофункциональных системах, а также доводчиках на 4 стекла. В том случае, если в машине имеется только один блок управления подъемниками, расположенный на водительской двери и использующийся для работы с пассажирской дверью, то модуль ДС устанавливается на ней.

Если в вашем авто данная система разделена либо управляющий модуль расположен на приборной панели или на тоннеле, идущем от консоли к задним сиденьями, то модуль лучше поставить под рулем. Этот вариант более оптимальный. Также учтите, что если с использованием кнопки стекла будут подниматься с трудом или вовсе не подниматься, то применение доводчиков не поможет — механизм в любом случае придется снимать и ремонтировать.

Простой доводчик стекол своими руками

Принцип работы устройства заложен в увеличении тока в тот момент, когда стекла находятся в крайнем верхнем положении.

Когда водитель ставит свой автомобиль в режим охраны, с блока управления замка сигнал направляется на реле электромагнитного типа. Через резистор реле подключает конденсатор к питанию, в результате конденсатор заряжается.

Когда сигнал от замка полностью исчезнет, конденсатор подключается к второй обмотке реле. Далее питание подается на таймер. На выходе таймера сформируется нужное напряжение, которое откроет транзистор. Так как группа контактов реле замкнута, то через уже открытый транзистор на контактную группу будет идти напряжение для удержания.

Транзистор здесь необходим для того, чтобы стабилизировать температуру другого транзистора в схеме. Кроме того, группа контактов реле подает напряжение на первую обмотку реле, присоединяющему кнопку. Через резистор и замкнутый контакт, а также через кнопку управления стеклом питание подается на двигатель подъемника, и стекло поднимется.

Когда стекло полностью поднимается, создается более высокая нагрузка на двигатель, следовательно и ток тоже возрастает. Это приводит к падению напряжения на резисторе, в результате чего транзистор закроется, с реле уйдет все напряжение, а затем и вся схема будет обесточена.

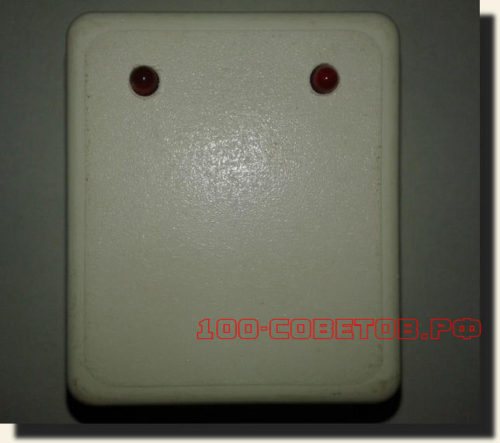

Как сделать доводчик стёкол в автомобиле

В рамках проекта автоматизации автомобиля, решил установить самодельный доводчик стекол при постановки на охрану. Вещь весьма полезная и нужная, тем более я периодически забывал закрывать пассажирское окно.

Выбор схемы .

Посмотрев в интернете я наткнулся на схему реализованную на реле и герконах в качестве датчиков тока. Проще некуда. Немного упростив получилось вот такая схема:

Принцип схемы очень простой. При постановке автомобиля на охрану положительный импульс от актуатора через диоды подаётся на реле которые самоблокируются, и запускают двигатели стеклоподьёмников.

Когда стекла подняты ток двигателя возрастает в несколько раз, что приводит к срабатыванию датчика тока собранного на герконе, и реле обесточивается разрывая питание электродвигателя. Два канала запускаются одновременно, а дальше работают независимо друг от друга.

Детали и сборка.

Для сборки данной конструкции потребовалось два реле с двумя парами перекидных контактов, четыре диода, два геркона с перекидными контактами и кусок медного провода в изоляции сечением 1.5 мм.

Обмотка на геркон подбирается индивидуально для разных двигателей. У меня получилось четыре витка провода сечением 1.5 мм.

Монтаж делал навесным способом и поместил всё это дело в корпус подходящих размеров.

Так же вывел светодиоды чтобы контролировать отключение каналов.

Эксплуатация и доработка.

Данная схема была собрана и эксплуатировалась на автомобиле ВАЗ 2106. На данный момент срок эксплуатации составляет 2 года. За это время произошёл только один сбой когда был подсевший аккумулятор не хватила тока для срабатывания геркона.

Поэтому было принято решение дополнить схему реле времени которое запускало и обесточивало схему на 5-6 секунд. Реле было собрано на распространённом таймере серии 555. Но можно конечно этого и не делать.

После этого ни одного сбоя в работе не было да же на подсевшем аккумуляторе.

Монтаж и установка

Нужно определить место установки корпуса доводчика. Как правило доводчик устанавливается в водительской двери прямо под штатным блоком управления секлоподъемниками.

Для определения места нужно снять блок кнопок и посмотреть вовнутрь, определив свободное пространство внутри.

Нужно определить и вызвонить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок.

Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем не рекомендую, ибо токи там очень большие).

Если в машине четыре стекла, то соответственно нужно перерезать четыре провода и припаять от доводчика восемь проводов.

Необходимо найти провод питания доводчика. Так как доводчик должен работать при отсутствии ключа в замке зажигания, то нужно найти толстый плюсовой провод, на котором плюс 12 Вольт есть при отсутствии ключа в замке зажигания.

В блоке кнопок есть управление центральным замком, где этот плюс должен подходить. Если его нет — то нужно смотреть его на клемах привода закрытия-открытия дверей.

Необходимо определиться со способом управления автодоводчиком. Например, если есть автосигнализация, то у неё есть выход доп. канала, на котором появляется сигнал при постановке на охрану.

То есть поставил на сигналку — окна закрылись. Заморочка тут — нужно тянуть отдельный провод от сигналки в дверь через гофру в двери к блоку доводчика. Есть ещё вариант подключения к центральному замку.

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигнализации.

Теперь про управляющие провода доводчика стекол В доводчиках, как правило есть два входа для управления закрытием окон.

Первый срабатывает, если его соединить с массой а второй, если на него подать плюс. В большинстве случаев используется первый вариант.

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальный вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного усложняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Виды доводчиков стекол

Работа прибора заключается в том, что он при установке вклинивается между проводами электромотора, ловя на себе все импульсы, пропуская их дальше. Он остается пассивным до того времени, пока не включатся охранные сигналы (сигнализация) или же сам водитель не нажмет на кнопку подъема. Сразу же после получения данного импульса по проводам, доводчик быстро поднимет все опущенные стекла, чтобы уберечь машину от угона.

В современных моделях есть возможность активировать простым нажатием на смартфоне. Подключается доводчик через Bluetooth или с помощью приложения, что можно скачать с официального сайта производителя или из интернет магазина.

Сейчас на рынке есть много разных моделей. Они отличаются не только ценой и производителем, но и характеристиками

Чтобы выбрать хорошее охранное устройство, нужно обращать внимание на следующие характеристики

Область применения

Есть универсальные устройства, что могут подойти под любую марку автомобиля. Они изготавливаются массово, часто имеют заниженную цену.

Есть также оригинальные доводчики. Они, как правило, идут вместе с машиной, но могут продаваться и отдельно. Подходят только под определенную марку из-за своеобразной конфигурации. Стоят в 3-4 раза дороже, чем универсальные, но имеют гораздо лучшее качество.

Работа со стеклами

На рынке продаются модели, которые поднимают разное количество стекол. Так, есть устройства, что способны защитить только одно окно, водительское. Они самые дешевые и не отличаются сложность сборки. Доводчики с поднятием двух стекол более дорогие. Примечательно, что разные модели поднимают разные стекла – это следует уточнять при покупке.

Есть доводчики с поднятием трех и четырех стекол. Они более сложные в конфигурации и установке. Стоят дороже, но качество их лучше и устройства не так быстро выходят из строя. Могут управляться с помощью телефона.

Наличие памяти

Это функция, которая позволяет автоматически опустить все стекла на высоту, выбранную ранее до срабатывания сигнализации. Или же в случае, когда водитель сам активировал систему, чтобы защитить машину от дождя.

Такую функцию можно при необходимости отменить, но сделать это возможно только с помощью программы на смартфоне.

Защитная функция

Функция есть не во всех комплектациях, но лучше, чтобы она присутствовала. Она предотвращает поднятие стекла, если в оконном проеме что-то есть – та же рука или любой другой предмет.

Многие водители против данной функции и выбирают устройства, в которых ее нет. Но тогда повышается шанс травмирования человека или повреждения самих стекол.

Много доводчиков продается без дополнительных функций, что сказывается на их цене, качестве. Если же они есть, покупателю нужно самому их настраивать, таким образом «обучая» доводчик. Это не так сложно, так как все прописывается в инструкции, что идет вместе с устройством.

Разновидности доводчиков стёкол

главные характеристики:

1. Область применения: универсальные и оригинальные. Отличаются они только проводами и стоимостью: модули для определённой марки автомобиля имеют цену в три – четыре раза выше.
2. Работа с 2 или 4 стёклами. Устройство следует размещать в машине с таким количеством стеклоподъёмников, на которое оно рассчитано. Особых отличий в функционировании этих типов доводчиков нет, но они разнятся по сложности подключения.
3. Наличие памяти. Эта функция позволяют устройству при деактивации охранных систем машины возвращать стекло на прежнюю высоту. Причём, с помощью блока управления такое условие можно отменить. В дождливую погоду, например.
4. Функция оберегания стёкол и внешних объектов. Она прекращает подъём стекла, если этому процессу препятствует некий посторонний предмет, находящийся в оконном проёме. Таким образом предотвращаются травмы, повреждения самих стёкол, а также поломки механизмов стеклоподъёмников.

Установка доводчиков стеклоподъемников

Теперь можно начинать работы. С учетом того, что питается механизм от бортовой сети, требуется подведение следующих проводов: “масса” и “плюс”. Инструкция к устройству содержит схему, в соответствии с ней определяются провода, переносящие напряжение на электромотор, и производится врезка проводки от модуля.

Отдельные выходы предусматриваются для разных дверей, их можно отличить по расцветке. Необходимо разрезать в желаемом месте провод, протянутый к электромотору от клавиши, и присоединить модульную проводку к обоим концам. Так осуществляется подключение доводчика стеклоподъемников.

Особое значение имеет правильный подбор проводов, так как всего их два с каждой стороны: через один производится опускание стекла, через другой — его поднятие. Ошибка при выборе приведет к автоматическому открыванию при постановке на сигнализацию.

Затем требуется подсоединить провод, через который будет идти сигнал от охранной системы. При этом после включения сигнализации импульс должен дойти до устройства за несколько секунд.

Импульс может быть отрицательным или положительным в зависимости от типа системы. Потому это необходимо узнать заблаговременно, чтобы избежать сложностей при монтаже.

Доводчик стеклоподъемников на 4 стекла имеет универсальную конструкцию, в которой присутствует два выхода под импульсы.

Виды и особенности доводчиков

Для начала необходимо определиться с алгоритмом работы доводчиков стекол, их видами и особенностями. Эти сведения помогут вам в дальнейшем определиться с выбором. Итак, начнем с описания работы этого устройства.

Доводчик представляет собой электронный блок управления, который устанавливается между электроприводом (электродвигателем) стекол и кнопкой его управления на дверях машины. При отключенной сигнализации он не работает, пропуская командные сигналы через себя на опускание или поднимание стекол. А при включении сигнализации и центрального замка он автоматически проверяет состояние окон, и в случае, если они открыты, блок управления подает команду на электропривод о том, чтобы выполнить их закрывание.

Существует несколько разновидностей доводчиков, каждый из которых имеет свои особенности. Рассмотрим их детальнее:

Внутренняя часть доводчика

• Доводчики стекол на 2 стекла и на 4 стекла. Соответственно, их можно устанавливать в машинах, оборудованных двумя или четырьмя электростеклоподъемниками. Принципиальной разницы в их работе нет, за исключением сложности подключения. Этого вопроса мы с вами коснемся немного позже.
• Наличие памяти. Речь в данном случае идет о том, что устройство запоминает высоту расположения стекла перед тем, как закрыть его, и возвращает его на тот же уровень при отключении сигнализации и открытии центрального замка. Эту функцию можно отменить в случае, если, например, на улице идет дождь. Процедура выполняется через интерфейс блока управления, и отличается у каждой модели.
• Наличие защиты стекол и внешних предметов. Подразумевается наличие защитного механизма, который останавливает закрытие стекла в случае, если между ним и верхней кромкой оконного пространства попал какой-нибудь предмет. Благодаря ему можно избежать травм (например, в случае, если таким предметом оказался человеческий палец), повреждения непосредственно стекла, а также выхода из строя соответствующего электропривода.

Естественно, что цена доводчика стекол будет отличаться в зависимости от наличия перечисленных функций в нем, а также торговой марки, под которой выпущено устройство. Как правило, схема подключения доводчика не меняется от наличия дополнительных возможностей. Далее рассмотрим этот вопрос подробнее.

Доводчики стекол автомобиля, принцип работы, установка

Сейчас многие разработки в сфере автомобильных аксессуаров направлены на увеличение комфортабельности эксплуатации автомобилей.

Одним из таких аксессуаров, который все больше становиться популярным, является устройство для автоматического поднятия стекол дверей при постановке авто на сигнализацию, оно же модуль одностороннего закрывания стекол дверей.

В народе такие устройства получили название доводчиков стекол.

Полезность использования доводчиков очевидна, владельцу авто перед постановкой на сигнализацию последнего не нужно проверять, все ли окна закрыты, поскольку данные устройства автоматически их закроют.

Изначально доводчиками стекол комплектовались только премиумные автомобили, и то только в топовой комплектации.

Со временем многие водители оценили пользу этого устройства, что привело к появлению универсальных доводчиков, которые можно установить практически на любой автомобиль.

Помимо того, некоторые автовладельцы, знакомые с радиоэлектроникой, начали собирать самодельные устройства, которые свою функцию выполняют очень хорошо.

Как работает доводчик стеклоподъемников в автомобиле?

Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Несложные модули отвечают за стёкла только в режиме охраны автомобиля. Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема. К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Как установить доводчики стекол самостоятельно?

Для крепления и подключения агрегата могут понадобиться:

• отвёртки: стандартная и крестовая;
• пассатижи и кусачки;
• изоляционный материал.

Для подключения устройства потребуется подсоединить к нему следующие провода:

• питание модуля + 12 В;
• минус (масса);
• вход управления модулем;
• питание подъёма стёкол (по 2 провода на каждое).

Разумеется, места соединения проводов должны быть хорошенько заизолированы. Для этой цели подойдут монтажная изолента либо термоусадочная трубка, «усаживающаяся» под влиянием тепла, исходящего, например, от переносной газовой горелки. Для надёжности можно задействовать оба варианта.

Обзор популярных моделей доводчиков стекол

Представляем для вас обзор популярных в нашей стране доводчиков стекол, которые устанавливают владельцы самых разных авто — ВАЗ («Приора», «Калина», 2110, 2114), «Хендай», «Ниссан», «Мазда», «Киа», «Тойота» и многих других. Для удобства восприятия информация сведена в таблицу.

Модель доводчика	Описание и особенности	Цена по состоянию на осень 2020 года
Mongoose PWM-4 (в просторечии автолюбители называют их «Мангустами»)	Существует несколько разновидностей таких доводчиков. Предназначены для работы с четырьмя стеклами. «Памяти» нет, закрывание окон происходит по очереди. Запускающий импульс — положительный или отрицательный.Выходная полярность — положительная или отрицательная. Имеется встроенная защита от перегрузки.	1200 рублей
Pandora DWM 210	Работает с двумя окнами. Имеется память положения. Тип запускающего импульса — положительный или отрицательный. Имеется защита от перегрузки. Автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна. Автоматическое отключение электродвигателя стеклоподъемника при обрыве его троса. Автоматическое определение типа управляющих сигналов охранной сигнализации. Возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охраны.	1300 рублей
Convoy CL-200	Предназначен для работы с двумя окнами. Управляющий импульс — отрицательный, исходящая полярность — положительная.Имеется защита от перегрузки.	800 рублей
Convoy CL-450	Работает с четырьмя окнами. Управляющий импульс — положительный или отрицательный. Исходящая полярность — положительная или отрицательная. Имеется защита от перегрузки.	1300 рублей
Cyclon PWM-2b	Предназначен для работы с двумя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки.	850 рублей
Cyclon PWM-4	Работает с четырьмя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки.	970 рублей

Рекомендуем вам купить доводчики стекол, выпущенные под известными торговыми марками. Не покупайте дешевые китайские приборы, поскольку высока вероятность приобрести доводчик с невысоким рабочим ресурсом. Кроме того, в низкой ценовой категории много бракованных товаров. Поэтому рекомендуем вам не экономить.

Заключение

Доводчик стекол — очень полезный прибор, поэтому если на вашей машине он не установлен, то рекомендуем вам купить его. Установить доводчик своими руками вполне под силу автовладельцу, который владеет элементарными навыками монтажных работ и умеет читать электрические схемы. Главное, перед установкой внимательно изучите прилагаемую документацию, а особенно схему подключения. Что касается выбора модели, то покупайте приборы из средней или высшей ценовой категории. Они будут не только надежными, но и долговечными.

Когда нужно самому установить ЭСП (электростеклоподъемники), то как всегда в интернете сложно найти правильные и понятные каждому схемы. Имея опыт в радиоэлектронике для всех выкладываю правильные и понятные схемы подключения ЭСП, интеллектуального доводчика стекол Pandora DWM-210 (но лучше поставить Sheriff PWM-200), а также простых доводчиков только на подъем стекла, устанавливаемых в разрыв провода на плюс мотора.

Процесс собственной установки ЭСП подробно мной описан здесь: www.drive2.ru/l/4651635/

Берем силовые кнопки ЭСП (НЕ слаботочные триггерные (мультиплексные) от Итэлма), а именно силовые: блок от «Гранты», а кнопку от «Калины» нового образца (именно она силовая), так как они самые симпатичные по виду. Это конечно не двухрежимные импортные кнопки, но с интеллектуальным доводчиком будут работать не хуже. Также ставим сам доводчик типа Sheriff PWM-200.Силовые кнопки легко определить по контактам — у них они толстые и плоские лопаточки, а у триггерных они тонкие штырьки как иголки! Силовые провода (выделенные жирным на схемах) используем толстые >= 1мм2, управляющие же можно брать тонкие = 0,5 мм2.Исключение! Если кнопки будут не на двери, а на центральной консоли и протянуты толстые провода >= 1,5мм2 от них к каждой двери — тогда можно обойтись без реле, так как дублирующей кнопки здесь нет, а каждая на свою дверь и просадки минимальны. Тогда далее можно не читать.

Автомобильные доводчики стекол

Большая часть машин, имеющих полную комплектацию, оборудованы такой полезной функцией, как автомобильные доводчики стекол. Данные приспособления также реализуются и в автомагазинах. Поэтому, если ваше авто не было оборудовано подобными гаджетами, то их можно установить отдельно. Вопрос лишь в том, нужны ли они в автомобиле?

Разновидности автомобильных доводчиков стекол.

Самыми дешевыми являются обычные доводчики стекол. Они самостоятельно поднимают стекла в процессе запуска охранного режима автосигнализации. Однако есть и многофункциональные доводчики стекол. Их возможности существенно увеличены

В частности, многофункциональный доводчик, кроме своей главной опции, имеет и такое важное приложение, как режим памяти. Другими словами, он возвращает автомобильные стекла в прежнее положение (в том случае, когда машина находилась с включенной автосигнализацией не больше 2-х часов)

Подобное приспособление еще часто именуют доводчиком автомобильных стекол с памятью. Кроме того, может присутствовать функция одновременного управления несколькими стеклами и опция блокировки ЭСП. Это только главный перечень возможных опций.

Преимущества и недостатки доводчиков автомобильных стекол.

В связи с тем, что доводчики стекол предназначены для поддержания оптимального уровня комфорта, то это считается основным стимулом для монтажа данных механизмов. У всех нас были ситуации, когда мы, оставив салон своего авто, забывали закрыть автомобильные стекла. При этом совсем неудобно возвращаться обратно, в особенности, когда куда-нибудь спешишь. Когда же машина оборудована доводчиками стекол, то уже не требуется никуда возвращаться, потому что автоматика самостоятельно все выполнит.

Отдельные минусы все-таки есть, но они совсем незначительные. Например, летом мы часто оставляем стекла приоткрытыми (специально не закрываем их, дабы автомобильный салон хоть немножко проветрился). При наличии доводчиков стекол можно про это забыть, потому что после того, как вы поставите автомобиль на сигнализацию, стекла самостоятельно закроются.

Когда же взять для примера зимний период времени, то в морозную погоду с доводчиками также появляются проблемы. Из-за того, что такие приспособления оборудованы электронными контроллерами, то при отрицательных значениях температуры их работа перестает быть безупречной. Потому в морозы часто не получается поднять стекла машины.

Нужно ли устанавливать доводчик стекол?

Ответить на это вопрос может лишь сам владелец автомобиля

Когда ваше авто не было оборудовано доводчиком стекол, авы размышляете о целесообразности его монтажа, тогда обратите внимание на цену (не китайского, а фирменного устройства, которое по качеству и надежности заметно лучше). Кроме самой стоимости доводчика, также выясните, во сколько вам обойдется его установка

Окончательная сумма выйдет достаточно большой, и поэтому нужно хорошо обо всемподумать

Когда машина еще на заводе была оборудована доводчиком, тогда очень хорошо, а вот приобретать его отдельно не советуем, потому что доводчик стекол не является очень важной опцией

Комментарии ()
