Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;

• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(415 голос., средний: 4,58 из 5)

Способы устранения поломок

Вариантов устранения неполадок в работе девайса есть несколько:

1. Замена датчика. Самый верный способ обеспечить нормальную работоспособность системы, установив заведомо рабочий контроллер.
2. Произвести проверку подключения регулятора, а также работоспособности электроцепи. Очень редко, но бывает такое, что регулятор отказывается нормально работать по причине окисления контактов на разъеме. В данном случае можно попытаться отключить датчик и произвести очистку контактов железной щеткой.
3. Произвести промывку устройства. Данный вариант восстановления работоспособности сегодня считается одним из наиболее популярных среди наших соотечественников. Очистка обычно занимает немного времени, но зато у вас есть все шансы восстановить работоспособность регулятора. Наш ресурс уже писал о промывке устройства, подробная пошаговая инструкция представлена в этой статье.

Сравнение ДМРВ Бош 037 и 116.

Часто у владельцев ВАЗ возникает вопрос — какой датчик массового расхода воздуха поставить взамен испорченного?

Ответ прост — ставить нужно такой же, как и был с завода.

Однако зачастую ДМРВ уже был поменян. Так же бывает что элемент-вставка ДМРВ например 116, а корпус датчика от 037. Или наоборот.

Основной алгоритм выбора ДМРВ (кроме классики). Если ваш авто выпуска до 2004 года и имеет ЭБУ с 55 контактным разъемом Январь 5.1, Бош М154 или VS-5.1 — нужен ДМРВ 037.

Если ваш авто выпуска после 2004 года и имеет ЭБУ с 88-контактным разъемом Январь 7.2, Январь 7.2+, Бош М797(+) — нужен ДМРВ 116.

Вопрос: можно ли вместо дорогого и редкого ДМРВ 037 установить распространенный и подешевле ДМРВ 116?

Ответ: в принципе можно, но крайне нежелательно. Датчики отличаются тарировкой. Для правильной замены необходимо так же поменять тарировку ДМРВ в прошивке блока управления.

Насколько это необходимо — решайте сами, изучив различия тарировок ДМРВ приведенные ниже.

В упрощенном виде пересчет тарировки ДМРВ такой:

Это значит, что при одинаковом фактическом расходе воздуха измеренное количество воздуха с ДМРВ 116 будет на 10 процентов больше чем с ДМРВ 037. Соответственно ЭБУ рассчитает большее время впрыска форсунок, что означает на 10 процентов большую подачу топлива.

Теоретически вместо идеального состава смеси 14,7 будет 13,2. Это довольно обогащенная смесь. Предельно допустимый состав смеси в районе 12,1-12,3 — при более богатой смеси бензин перестает сгорать полностью из-за нехватки воздуха.

Вердикт: при замене дмрв 037 на дмрв 116 может улучшиться тяга автомобиля наряду с увеличением расхода топлива. Если система с исправным лямбда-зондом — за счет автоматического регулирования состава смеси расход не увеличится значительно. Если система без лямбда-зонда — возможно увеличение расхода топлива до 10 процентов при улучшении тяги. Так же не обязательно, но возможно ухудшение равномерности работы двигателя на холостом ходу вплоть до остановки.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

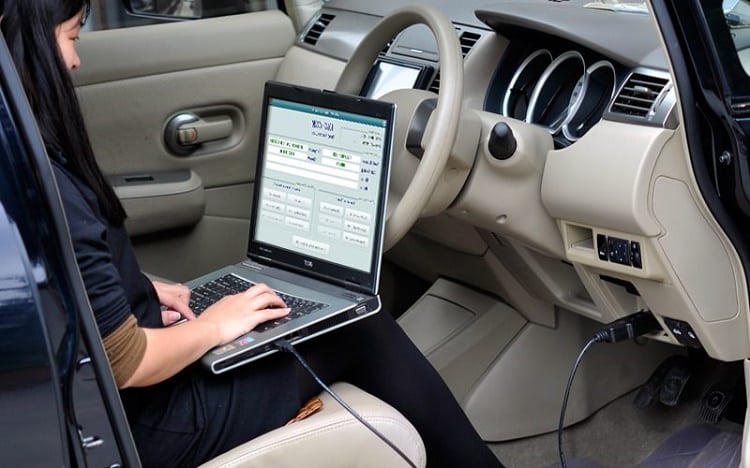

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В – прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

• На приборной панели машины горит значок «Проверить двигатель» (Check Engine);
• Машина начала тратить больше топлива, при этом динамика ее разгона снизилась;
• Холостые обороты изменились в большую или меньшую сторону. Двигатель работает «на холостых» рывками;
• Мотор не запускается.

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Характеристика

На автомобилях ВАЗ датчик массового расхода воздуха монтируется между воздушным фильтрующим элементом и шлангом дросселя. На сегодня продукция от производителя Bosch пользуется большой популярностью среди соотечественников. Вне зависимости от того, универсальный это датчик Bosch или, к примеру, свечи зажигания, качество от немецкого производителя всегда может дать фору отечественной продукции. Рассмотрим основные характеристики регуляторов моделей 116 и 037.

116

ДМРВ 116 предназначен для контроля и преобразования воздушного потока, который доходит в мотор, в напряжение. Данные, которые передает регулятор, дают возможность определить режим функционирования силового агрегата и произвести расчет циклового наполнения цилиндров воздушным потоком. Это наполнение осуществляется на установившихся режимах функционирования мотора, которые по своей длительности составляют не более 0.1 секунды.

Рассмотрим технические особенности, которыми обладает ДМРВ Bosch 0 280 218 116:

• регулятор работает по принципу замера расхода воздушного потока;
• устройство выдает точные данные, что обеспечивает оптимальный расход горючего;
• рабочий диапазон варьируется от 8 до 550 кг/ч;
• уровень выходного импульса при замере диапазона от 0 до 100% будет составлять около 0.05-5 вольт;
• что касается питания, то контроллер запитан от электросети транспортного средства, то есть 12 вольт ему достаточно;
• показатель потребления тока составляет около 0.5 ампер;
• регулятор может нормально функционировать в рабочем диапазоне от 45 градусов мороза до 120 тепла;
• ресурс эксплуатации ДМРВ Bosch 116 составляет около 3 тысяч часов.

Устройство Bosch 116

037

Что касается ДМРВ 037 от Bosch, то технические особенности, будут схожи. Контроллер состоит из двух основных элементов — рабочего и контрольного, а также нагревательного резисторного устройства. Воздух, который попадает в двигатель, охлаждает один из контроллеров, в то время как электронный модуль осуществляет преобразование разностей температурных режимов регуляторов. В том случае, если датчик 280 218 037 выходит из строя, его опции будет выполнять ДПДЗ.

Как сказано выше, технические особенности у моделей одинаковы:

• рабочий диапазон для нормального функционирования варьируется в районе 8-550 кг/ч;
• при правильной работе контроллер будет выдавать точные данные, благодаря чему возможно достижение оптимального расхода бензина (разумеется, если двигатель работает в нормальном режиме);
• поскольку элемент используется в автомобиле, логично, что он должен питаться от 12 вольт;
• контроллер потребляет около 0.5 ампер тока;
• деталь может нормально работать как при 45 градусах мороза, так и при 120 градусах тепла, это ее рабочий диапазон;
• срок службы составляет не меньше 3 тысяч часов;
• в отличие от модели 116, новый ДМРВ 037 при расчетах может выдавать погрешность, которая составляет 2.5 процента (как в меньшую, так и в большую сторону).

Регулятор модели 0280218037

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

 Загрузка …

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

Замена ДМРВ в модели Калина

Когда владелец Лада Калина почувствовал ухудшение характеристик мотора наряду с присутствием вышеуказанных признаков или неисправность ДМРВ выявлена в ходе тщательной диагностики, то с процедурой замены компонента медлить не рекомендуется. Если ремонтом пренебречь, то проблема начнет прогрессировать, вовлекая двигатель LADA Kalina в «потерю» своего полноценного функционала. Сам процесс замены весьма прост и не требует подробных комментариев. Рекомендуется соблюдать меры безопасности в части предварительного обесточивания бортовой сети путем отключения клемм от АКБ.

Описание

Датчик массового расхода воздуха (ДМРВ) расположен возле воздушного фильтра для определения количество потока проходящего через воздушный фильтр. При выходе датчика из строя обычно контроллер выдает ошибку, но если датчик просто не соответствует своим первоначальным характеристикам, это может повлиять на мощностные качества машины.

Как проверить

Проверить исправность датчика можно следующим образом: — Если Вы заметили что машина стала вяло разгоняться и есть подозрение на ДМРВ то можно проверить это простым способом. 1. Отсоединяете разъем датчика. 2. Заводите двигатель. 3. Обороты двигателя должны стать больше 1500. Попробуйте проехаться. Если вы почувствуете что машина стала «резвее», то это говорит о неисправности датчика ДМРВ, его следует заменить на новый.

Отличия различных версий датчиков ДМРВ

Существует 3 модификации датчиков расхода воздуха: 004, 037, 116. 004 ставился под нормы токсичности «Россия 82». 037 устанавливался на ЭБУ с резонансным ДД и нормы «Россия 83» или «Евро-1». 116 версия устанавливалась на автомобили «Евро-1» и «евро-2». В последней версии ДМРВ 116 есть встроенный датчик температуры воздуха. Поэтому 004 и 037 датчики (в них нет датчика температуры) можно заменить на 116, но не наоборот.

Различные версии датчиков незначительно отличаются по калибровкам. Если Вы будете устанавливать другую версию датчика(например, 116 вместо 037) то необходимо откорректировать его калибровки в прошивке контроллера.

Тарировки версий 037 и 116 ДМРВ

Ниже приводится инструкция по замене датчика.

Осмотр датчика воздуха

• осматриваем внутренние поверхности самого датчика. Поверхность должна быть чистой, следы конденсата и масла недопустимы. Если воздушный фильтр меняется довольно редко, то наиболее частой причиной поломки датчика как раз является попадание грязи на чувствительный элемент.
• смотрим наличие резинового уплотнителя (кольцо-уплотнитель) на передней части ДМРВ. Оно предотвращает подсос не фильтрованного воздуха во впускной тракт через датчик. Если данного кольца нет на (возможно где-то застряло в корпусе), тогда на входной сеточке самого датчика будет тонкий слой пыли. Что так же является причиной скорого выходи из строя.

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

Характеристика

На автомобилях ВАЗ датчик массового расхода воздуха монтируется между воздушным фильтрующим элементом и шлангом дросселя. На сегодня продукция от производителя Bosch пользуется большой популярностью среди соотечественников. Вне зависимости от того, универсальный это датчик Bosch или, к примеру, свечи зажигания, качество от немецкого производителя всегда может дать фору отечественной продукции. Рассмотрим основные характеристики регуляторов моделей 116 и 037.

ДМРВ 116 предназначен для контроля и преобразования воздушного потока, который доходит в мотор, в напряжение. Данные, которые передает регулятор, дают возможность определить режим функционирования силового агрегата и произвести расчет циклового наполнения цилиндров воздушным потоком. Это наполнение осуществляется на установившихся режимах функционирования мотора, которые по своей длительности составляют не более 0.1 секунды.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

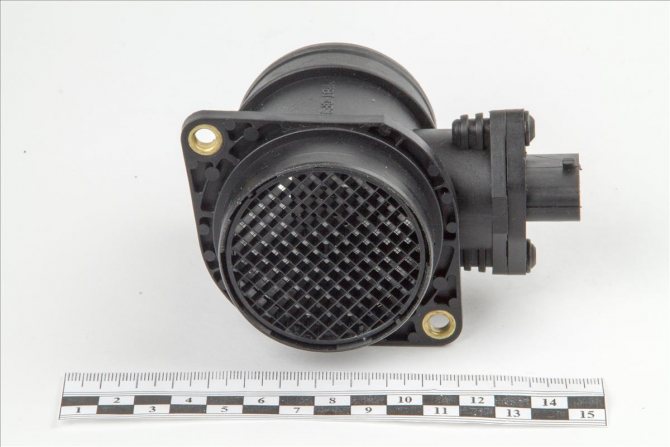

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.
