Автодиагностика ВАЗ 2114 своими руками

Scan Tool Pro – бюджетный мультисканер для ВАЗ 2114

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 – пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.

Приложения для диагностики авто

Существует множество различных приложений диагностики автомобиля в магазинах приложений как AppStore, так и в PlayMarket. Мы разберем самые популярные.

OpenDiag Mobile 2.0

Данное приложение от российских разработчиков и является наиболее популярным в плане диагностики российских автомобилей. Оно было разработано именно для автомобилей Лада и позволяет с высокой точностью определять ошибки в автомобиле.

OpenDiag позволяет постоянно следить за автомобилем не вынимая сканер из диагностического разъема.

Плюсы:

• Быстрое подключение;
• Большой выбор параметров;
• Обзор параметров в режиме онлайн;

Минусы:

• Отсутствие в AppStore;
• Имеются платные блоки;

CarScaner

Наиболее популярная программа среди пользователей iOS, обладает всеми необходимыми функциями для диагностики автомобиля.  Изначально программа разрабатывалась для множества автомобилей, но приоритет отдавался иномаркам.

Плюсы:

• Быстрое подключение;
• Постоянное обновление программы;

Минусы:

• Не полный функционал работы с российскими авто;
• Нет расшифровки ошибок;

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1.  устанавливается производителем;
2.  шина J1850;
3.  устанавливается производителем;
4.  масса авто;
5.  сигнальная земля;
6.  CAN-шина высокий уровень;
7.  K-Line шина;
8.  устанавливается производителем;
9.  устанавливается производителем;
10.  шина J1850;
11.  устанавливается производителем;
12.  устанавливается производителем;
13.  устанавливается производителем;
14.  шина CAN J2284;
15.  L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Документы стандарты

Стандарты SAE документы на OBD-II и

• Диагностический разъем j1962 определяет физический разъем на OBD-II интерфейс.
• Протоколы j1850 — определяет последовательный протокол передачи данных. Есть 2 варианта — 10.4 Кбит/с (одиночный провод, по vpw) и 41,6 Кбит/с (2 провода, ШИМ). Используется в основном американские производители, также известный как PCI (Chrysler, в 10.4 к), класса 2 (в GM, 10.4 K), что и SCP (Форд, 41.6 л)
• J1978 — определяет минимальные эксплуатационные стандарты для OBD-II и инструмент сканирования
• J1979 и определяет стандарты для диагностических испытательных режимов
• J2012 — определяет стандарты кодов неисправностей и определения.
• J2178-1 — определяет стандарты для сетевых форматов заголовков сообщений и физического адреса назначения
• J2178-2 — дает определения данных параметров
• J2178-3 — определяет стандарты для сетей Frame идентификаторы сообщений для одного байта заголовков
• J2178-4 — определяет стандарты для сетевых сообщений с трех байтов заголовков*
• J2284-3 — определяет 500К может физического и канального уровня
• J2411 — описание сети gmlan (однопроводной can) протокол, используемый в новых автомобилях GM. Часто работает на OBD разъем а Контакт 1 на новых автомобилей GM.

Стандарты ИСО

• Стандарт ISO 9141: дорожные транспортные средства — Диагностические системы. Международная организация по стандартизации, 1989. Часть 1: Требования для обмена цифровой информацией
• Часть 2: требования Carb об обмене цифровой информацией
• Часть 3: Проверка связи между транспортным средством и инструмент развертки OBD II в

ИСО 11898: дорожные транспортные средства — сеть зоны регулятора (смогите). Международная организация по стандартизации, 2003.

• Часть 1: канального уровня и физического сигнализации

Часть 2: Высокая-скорость среднего блока доступ
Часть 3: низкая скорость, отказоустойчивость, средне-зависимый интерфейс
Часть 4: Время-срабатывает коммуникация
ИСО 14230: дорожные транспортные средства — Диагностические системы — Ключевое слово протокол 2000 года, Международная организация по стандартизации, 1999.

• Часть 1: физический уровень

Часть 2: канальный уровень
Часть 3. прикладной уровень
Часть 4: требования к выбросам систем
Стандарт ISO 14320 нет данных
Стандарт ISO 15031: связь между транспортным средством и внешним оборудованием для связанной с выбросами диагностики, международная организация по стандартизации 2010,.

• Часть 1: Общая информация и использование определение случая

Часть 2: руководящие указания по термины, определения, сокращения и аббревиатуры
Часть 3: диагностический разъем и смежные электрические цепи, спецификация и использование
Часть 4: Внешнее испытательное оборудование
Часть 5: связанные с выбросами диагностические услуги
Часть 6: диагностических определений кода
Часть 7: ссылка защиты данных
ИСО 15765: дорожные транспортные средства — диагностика на сети зоны регулятора (смогите). Международная организация по стандартизации, 2004.

• Часть 1: Общая информация

Часть 2: услуги сетевого уровня ИСО 15765-2
Часть 3: реализация единых диагностических услуг (УДС может)
Часть 4: требования к системам выбросов, связанных с

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1.  устанавливается производителем;
2.  шина J1850;
3.  устанавливается производителем;
4.  масса авто;
5.  сигнальная земля;
6.  CAN-шина высокий уровень;
7.  K-Line шина;
8.  устанавливается производителем;
9.  устанавливается производителем;
10.  шина J1850;
11.  устанавливается производителем;
12.  устанавливается производителем;
13.  устанавливается производителем;
14.  шина CAN J2284;
15.  L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Что нужно для диагностики

Для самостоятельной диагностики автомобиля требуется три вещи. Это смартфон или компьютер, специальное приложение и адаптер для подключения к диагностическому разъему в машине.

Смартфон или компьютер

Для диагностики можно использовать смартфон или компьютер. Если автомобиль старый, подключиться к нему можно будет только с помощью ПК и специального проводного адаптера. У машин моложе 10–15 лет (в зависимости от марки и производителя) диагностику можно провести с помощью смартфона или планшета, подключенного через беспроводной диагностический модуль.

Есть также специальные автомобильные сканеры. Это универсальные устройства со встроенным адаптером. Они поддерживают большинство стандартов передачи данных с диагностической шины автомобиля. Такие устройства — профессиональное решение, которое используют в сервисах и автомастерских.

Автомобильный сканер

Для базовой диагностики достаточно будет смартфона или компьютера, но если вы решили купить профессиональный комплект, рекомендуем этот сканер с AliExpress. У него простой интерфейс, есть русский язык, а еще он подойдет для большинства марок авто.

Приложение для диагностики

Приложений для диагностики автомобилей много. Их можно разделить на две условные категории: универсальные и созданные под конкретную марку автомобилей. Чаще всего универсальные решения — это программы для iPhone и устройств на Android. Они подключаются к машине с помощью беспроводного адаптера и могут считывать коды ошибок, а также в реальном времени показывать параметры автомобиля.

Примеры приложений из App Store: EOBD Facile, Car Scanner ELM OBD2, OBD Auto Doctor и другие. Они условно-бесплатные: базовые функции доступны бесплатно, но за доступ к расширенным инструментами придется платить.

Приложения для диагностики автомобиля

Созданные для конкретной марки или группы авто приложения позволяют выполнять глубокую диагностику и менять настройки блоков и систем автомобиля. Таким ПО пользуются в официальных сервисных центрах или крупных мастерских. Стоит профессиональный софт дорого, но в комплекте обычно продается также оригинальный адаптер. Например, полупрофессиональный набор для диагностики автомобилей концерна VAG обойдется в минимум 6 тыс. рублей. Профессиональные решения стоят от 36 тыс. рублей.

Важно! Мы не советуем скачивать сомнительные версии профессионального ПО в обход официальных сайтов. Во-первых, зачастую это незаконно взломанные версии платных приложений

Во-вторых, адаптеры не всегда работают с такими программами.

Адаптер для подключения

Подключиться к диагностическому разъему можно по проводу, Bluetooth или Wi-Fi. Чем старше автомобиль, тем сложнее найти нужный адаптер. Например, для 20-летнего автомобиля VAG-группы потребуется специальный кабель с поддержкой K-линии — диагностической шины, которая использовалась до начала применения стандарта CAN (Controller Area Network).

С новыми автомобилями проще — они поддерживают беспроводные адаптеры. Такие сканеры удобно использоваться со смартфоном или планшетом: создаете пару по Bluetooth, подключаетесь к автомобилю и запускаете поиск неисправностей. Также можно использовать для подключения сеть Wi-Fi и компьютер. Это удобнее, чем соединение по кабелю: не нужно искать драйвера, копаться в настройках портов компьютера или менять параметры Windows. А еще беспроводные модули обычно подходят для машин разных марок. Если у вас сравнительно новая машина, можете покупать беспроводной адаптер ELM327.

Беспроводной адаптер для диагностики

Доработка ОБД разъема ваз 2110: самостоятельное подключение адаптера ELM 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и внесены соответствующие коды ошибок в память бортового компьютера.

Автомобили ВАЗ 2110 оборудованы контроллером «Январь-4», в котором не предусмотрена обратная связь и загорание «чека» и есть сигнал обнаружения неисправности. Коды ошибок в таком контроллере вычисляются, начиная с «12» и заканчивая «61».

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

• соединить контакт «В» колодки диагностики и «массу»;
• повернуть ключ в зажигании на третье положение, не заводя автомобиль;
• лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
• программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

• приобрести адаптер вместе с кабелем;
• изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
• в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Унификация OBD2

Вторым важным отличием стандарта obd2 является унификация. Стандартный диагностический разъём, унифицированные протоколы обмена, единая система обозначения кодов неисправностей дает производителям диагностического оборудования возможность создавать недорогие универсальные приборы, а специалистам значительно сокращать затраты на приобретение дорогостоящего оборудования для диагностирования и стандартизировать процесс, сокращая время на диагностику.

Одним из самых важных достижений стандарта диагностики obd2 является развитие оперативной диагностики и значительное упрощение данной процедуры. На блок управления возложено огромное количество функций, обеспечивающих беспрерывный контроль всех систем автомобиля. Благодарю развитию и усовершенствованию модельных рядов автопроизводителей, количество функций контроля блока управления кардинально растет с каждым поколением.

Давайте рассмотрим, как можно использовать диагностические возможности obd2 в повседневной работе.

Это и отражает документ J1979, определяющий диагностические режимы, которые должны поддерживаться как блоком управления двигателем/АКП, так и диагностическим оборудованием.

Ниже список этих режимов: — Параметры в реальном времени

• Сохраненный кадр параметров
• Мониторинг для непостоянно тестируемых систем
• Результаты мониторинга для постоянно тестируемых систем
• Управление исполнительными компонентами
• Идентификационные параметры автомобиля
• Считывание кодов неисправностей
• Стирание кодов неисправностей, сброс статуса мониторов
• Мониторинг датчика кислорода

Общая характеристика диагностики двигателя

Назначение диагностического разъема — позволить соединять блоки управления автомобиля и основные узлы с диагностическим сканером. У разъемов есть определенное количество контактов, каждый из которых обладает своей функцией и выполняет определенную задачу.Диагностика двигателя проводится с целью выявления скрытых неполадок и дефектов, а также для оценки работоспособности каждого механизма.

Прежде чем проверять двигатель при помощи разъема, следует подвергнуть автомобиль Лада Калина другим методам диагностики. Сначала выполняется механическая проверка видимых деталей (электропроводки, предохранителей и свечей) и оценивается состояние всех важных узлов автомобиля. Только после данного осмотра и устранения всех выявленных неисправностей проводится диагностика электронная.

Для начала проверьте предохранители

Диагностика Лада Калина, которая может осуществляться при помощи разъема.

1. Просмотр и чтение кодов, выявление ошибок.
2. Оценка работы системы управления, выяснение ее характеристик.
3. Удаление результатов предыдущих проверок.
4. Анализ показателей датчиков кислорода.
5. Получение данных диагностики во время движения автомобиля.

Диагностика инжекторного автомобиля только кажется сложной и непонятной. Многие считают, что это дело для обученных и опытных мастеров, однако проверку работы систем управления можно провести самостоятельно.

Подключение через переходники

В случае, если на автомобиль установлен нестандартный разъем (выпуск авто до 2000 года либо грузовой или коммерческий автотранспорт), можно воспользоваться специальными переходниками или изготовить их самостоятельно.

В интернете можно найти схему перекоммутации выводов разъема подобно показанной на рисунке:

Если автомобиль находится в постоянной эксплуатации или для профессиональной работы в качестве автоэлектрика проще приобрести переходник (комплект переходников).

Для диагностического сканера AUTOCOM они имеют вид:

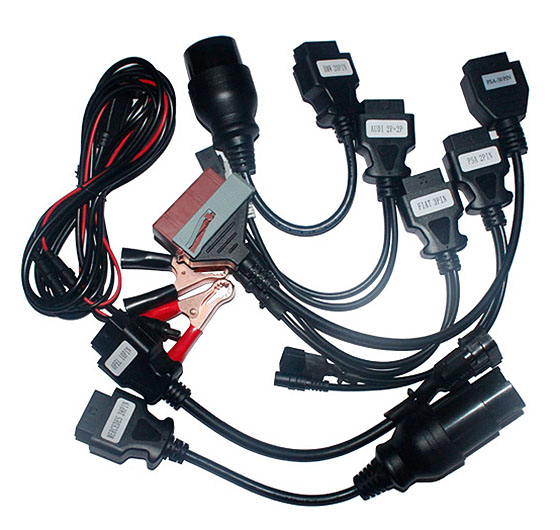

В минимальный стандартный набор для легковых авто входит восемь переходников. Один разъем переходника подключается к OBD разъему автомобиля, другой – к OBD диагностическому кабелю либо напрямую к BLUETOOTH ELM 327 сканеру.

Варианты распиновок

В зависимости от протокола работы допускаются варианты распиновок:

При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоватся пин номер 15).

При протоколе типа SAE J1850 в варианте VPW (Variable Pulse Width Modulation) задействованы пины 2, 4, 5, а также 16. Разъем характерен для американских и европейских автомобилей Дженерал Моторс.

Использование J1850 в режиме PWM (Pulse Width Modulation) предусматривает дополнительное задействование вывода 10. Такой тип разъема используется на продукции концерна Ford. Для протокола J1850 в любом виде характерно неиспользование вывода с номером 7.Начало формы

Конечно, для многих подобные схемы и описания распиновок разъема OBD2 очень сложны и неестественны. Зачастую, автомобилисты предпочитают периодически отдавать свой авто в профильный автосервис и даже не думать о диагностических разъемах и, тем более, об их распиновках. Но все же стоит признать полезность самостоятельной диагностики. Опытные автомобилисты говорят о том, что иметь диагностический сканер в машине необходимо каждому автовладельцу для оперативной проверки своих сомнений в работе машины, проверки ошибок, настроек и подобного, что прежде всего сэкономит значительные деньги.

Очевидные преимущества самостоятельной диагностики через разъем OBD2:

• Экономия средств, СТО берут большие деньги за простую компьютерную диагностику
• Оперативно узнать ошибку и понять неисправность без помощи специалистов, не нужно нервничать в СТО и можно избежать придуманных поломок, как это часто бывает в недобросовестных сервисах.

Удачи вам в дороге и в диагностике автомобиля!

Распиновка obd2 разъема

Диагностический разъем OBD-II, обязателен для всех легковых автомобилей так и для легких грузовиков.  Впервые начал использоваться в Соединенных Штатах с 1996г. Порт, также известный как SAE, диагностический разъем j1962.

OBD обозначает бортовую диагностику и определяет современную систему электронного интерфейса транспортных средств, управляемых топливом, мониторинга и отчетности о работе двигателя в современных автомобилях, это своего рода компьютер, который контролирует выбросы, пробег, скорость, коды неисправности и многие другие полезные данные. Спецификации кабель OBD-II предусматривает аппаратный интерфейс стандартизированные — 16-контактный (2х8) разъем.

Как Это Работает?

Диагностические коды неисправности (DTC) хранятся в системе. Коды не обязательно одинаковы для всех автомобилей иностранных производителей они могут отличаться. Кроме того, механик (или кто-нибудь со сканером OBD-II) может подключиться к порту, и считать код неисправности, и определить проблему (или проблемы) с транспортного средства.

Где находится разъём OBD II?

Поиск по OBD-II разъем может быть трудной задачей, так как производители автомобилей, как правило, прячутся гнезда подальше от глаз пассажиров и водителей. Обычно ОБД-2 разъём находится на стороне водителя в салоне в районе центральной консоли. Иногда он находится в ногах у водителя, под рулем, в передняя панель, центральная площадь между сиденьем водителя и пассажирским сиденьем. Некоторые разъемы были расположены сзади пепельницы, под пассажирским сиденьем и под капотом автомобиля.

Виды разъемов OBD II

Существует два типа диагностических разъемов определено по SAE диагностический разъем j1962 — Тип A и Тип B, как показано ниже. Основное различие между двумя разъемами в форме на вкладке.

Распиновка OBD-2 разъема

ОБД-2 разъем должен иметь контакты 4, 5 для заземления и штырь 16 для 12 вольт питания от аккумулятора автомобиля.

Обозначение контактов разъема OBD2:

• 2.САЕ протоколы j1850 шина +2 САЕ протоколы j1850 шина +
• 4. Шасси
• 5. Сигнальная Земля
• 6. CANL
• 7. Линии протоколы iso9141 к
• 10. J1850 —

14. CANL
15. Протоколы iso9141 L-линии
16. +12В

Необходимые инструменты, материалы и программы

Чтобы процедура проверки не вызвала у вас проблем, необходимо заранее подготовиться к ней.

Для обеспечения правильного диагностирования вам потребуются следующие устройства:

1. Компьютер. Можно использовать ноутбук либо планшет, с помощью этого девайса будет осуществляться проверка. Следует отметить, что ноутбук — более предпочтительный вариант.
2. Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
3. K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.

Распиновка OBD 2

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

№	Цвет	Назначение
2	J1850 Шина +
4	Заземление кузова
5	Сигнальное заземление
6	Линия CAN-High, J-2284
7	К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10	J1850 Шина-
14	Линия CAN-Low, J-2284
15	L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16	Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Основные показатели работы

Будет проверен полный анализ работы двигателя

1. Уровень напряжения аккумулятора (UACC). Чтобы провести проверку, необходимо включить все наиболее мощные источники потребления энергии. Если показатель напряжения на диагностическом экране меньше, чем должно быть, придется проверять отдельно все цепи электрики. Нормальные значения — от 14 до 14,5 В.
2. Массовый расход воздуха (AIR). Показатель определяет датчик массового расхода воздуха. Без диагностического оборудования проверка расхода воздуха невозможна. Для получения значения нужно надавить на педаль газа, чтобы число оборотов составило 5000. При исправном датчике показатель вырастает до уровня в 200-250 кг/ч.
3. Длительность импульса впрыска (INJ). Это время впрыска топлива в цилиндр, пока открыта каждая форсунка. Показатели, превышающие норму, свидетельствуют о том, что форсунки, скорее всего, забиты и засорены. Чтобы устранить проблему, детали следует промыть. Причинами также может стать засорение топливного фильтра или поломки насоса. Для точной диагностики проблемы следует нажать на педаль газа. В норме показатели должны быть от 3 до 5 в спокойном, холостом состоянии и от 15 до 20 — при газовании.
4. Показатель кислорода до катализатора (ALAM1). Не должен превышать показатель в 0,7 В и, доходя до этой цифры, спускаться обратно. Это говорит о исправной работе обратной связи.
5. Число шагов регулятора холостых ходов (FSM). По-другому — датчик контроля холостого хода. Является шаговым электрическим двигателем с затычкой в виде конуса, закрепленной на валу. При холостой работе двигателя этот показатель равняется 40-60 шагам, при подгазовке — от 150 до 180 шагов.
6. Расчетный расход топлива (QT). Для полной диагностики проверяют давление в топливной рампе и напряжение в свечах зажигания. Не помешает проверить компрессию по цилиндрам и узнать СО. Однако для всех этих измерений, помимо диагностического разъема и стандартного оборудования, потребуется другое, дорогостоящее устройство и подключение к работе опытных профессионалов. Поэтому здесь придется ограничиться одним показателем: от 0,6 до 0,9 л/час на холостых оборотах.

Пример диагностики сканером ЕЛМ327

Ниже приведен пример диагностики автомобиля сканером с АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.

Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Подключаем сканер к разъему ОБД-2 ждем пока заморгают индикаторы.

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню, выбираем тип соединения и ставим галочку на Bluetooth ELM.

Далее нажимаем на кнопку в верхнем правом углу и выбираем наше устройство в данном случае OBD II. После этого произойдет подключение.

Процесс подключения завершен далее можно форсировать само приложение и ознакомиться с его функциями.

Выбор переходника

Кабель OBD-II

Для подключения потребуется адаптер в формате OBD-II. Выбирайте его форму и размер с учётом места расположения разъёма. Если предполагается использовать его для диагностики автомобилей различных моделей, необходимо обзавестись универсальным адаптером, поддерживающим различную распиновку. Распиновка – это определённое расположение контактов гнёздах разъёма. Она зависит не только от используемого протокола. Даже согласившись соблюдать единый формат OBD-II, производители располагают контакты по-своему. Некоторые операции по перепрограммированию ЭБУ и проверке электронных компонентов невозможно выполнить без точного знания распиновки конкретной модели машины.

https://youtube.com/watch?v=videoseries

Виды диагностических шнуров для передачи данных

Шнур НПП НТС комплектуется адаптерами KR2 с тройной жилой, в которой 2 провода выделены для подключения к аккумуляторной батарее при помощи крокодилов и дополнительным сигнальным кабелем подключаемым к колоде контактов. Если возникает необходимость самостоятельно нарастить провод следует помнить, что максимальная длина должна быть не более 15 метров, чтобы не создавать излишние помехи.

И, несомненно, самым удобным в эксплуатации является модель в которой встроен адаптер типа Kline. Он позволяет производить простое подключение к ноутбуку и совместим с многими специальными приложениями для диагностики авто.

Где находится диагностический разъем на ваз 2110

Контроль состояния автомобиля на слух, запах, ощупь, визуально позволяет акцентировать внимание водителя на возникающих проблемах. Авто Ваз 2110 оборудовано электронными устройствами контроля работы двигателя, узлов, механизмов

Разобраться в ситуации позволит внешнее диагностическое устройство.

Статья ответит на вопросы:

• где разъем диагностики находится,
• какие диагностические разъемы устанавливаются на ваз 2110,
• какой сканер выбрать,
• как подключается адаптер,
• что позволяет узнать тестирование транспортного средства.

Производители транспортных средств, выпуская новые модели, стремятся придерживаться международных стандартов. Изготовить автомобиль – половина дела. Обеспечить сервисную эксплуатацию автомобиля, унифицировать обслуживание – задача более важная. Разработчики ваз 2110, пытаясь не отставать, оснастили машину девятью датчиками, восемью исполнительными устройствами (количество датчиков, устройств зависит от варианта комплектации, исполнения машины), электронными спидометром, тахометром, контролерами, противоугонной системой.

Основные способы блокировки

На сегодняшний день блокировка диагностического разъема является одним из основных вариантов защиты своего транспортного средства от угона. Благодаря блокировке автовладелец сможет предотвратить незаконное подключение к различным системам машины и избежать возможного обхода противоугонной системы программным способом. При блокировке ДР преступник не сможет произвести проверку заблокированных элементов мотора.

Вариантов блокирования устройства может быть несколько:

1. Первый из них — это перенос самого ДР в другое место. Так злоумышленник, который попытается угнать машину, столкнется с проблемой поиска ДР, который может быть установлен где угодно. Автовладелец может перенести устройство в моторный отсек или спрятать его где-нибудь в салоне.
2. Перепиновка контактов ДР и изготовление специального переходника для его использования. В этом случае достаточно только переназначить несколько проводов на устройстве. Но для того, чтобы пользоваться таким ДР, потребуется специальный переходник, где контактны также будут перепинованы. В противном случае диагностика транспортного средства будет невозможной.
3. Полное удаление ДР и установке вместо него нестандартного устройства. В дальнейшем для проведения диагностики потребуется ответная часть от такого ДР с колодкой проводов, то есть, по сути, тот же переходник.
4. Еще один метод, который в последнее время получил большой распространение — это использование так называемой секретки. Секретка представляет собой девайс, предназначенный для усиления функций установленного иммобилайзера. Как правило, большинство современных производителей изготавливают секретные компоненты так, что ДР по своей конструкции остается таким же, при этом никакие переходники для его эксплуатации не нужны. В случае попытки угона осуществляется блокировка проводки, которая идет от ДР в салоне и в моторном отсеке, а в образовавшийся разрыв ставится управляющая схема. Что касается управления, то здесь все зависит от производителя устройства. К примеру, может быть установлен дополнительный ДР, который будет выведен в другом месте, а иногда управление может осуществляться посредством SMS-команд.

 Загрузка …

FORScan

Условно-бесплатная программа

FORScan — а эта программа специализируется на проведении компьютерной диагностики иномарок Ford, Mazda, Lincoln и Mercury, и только при наличии у пользователя OBD2-RS232 адаптера типа ELM327 или J2534 Pass-Thru совместимого. Программа поддерживается 32-бит/64-бит ОС Windows 2000 или выше. Для подключения к адаптерам можно использовать RS232 или USB-порт, а также Bluetooth/Wi-Fi-соединение.

По заявлению разработчиков, программа FORScan позволяет производить более глубокий анализ автомобилей марок Ford, Mazda, Lincoln и Mercury, чем иные подобные утилиты (за исключением тех, что поставляются в дилерские центры самими производителями данных марок авто). При помощи FORScan возможно:

• Считывание полной информации о конфигурации бортовой сети авто.
• Получение текущих (в режиме реального времени) и/или сохраненных в памяти электронных блоков управления показаний датчиков модулей.
• Проведение разнообразных диагностических тестов и выполнение сервисных процедур.
• Считывание стандартных диагностических кодов ошибок (DTC) и их расшифровка (представление пользователю в виде понятного описания).
• Полный сброс диагностических ошибок DTC.
• Считывание идентификаторов параметров OBD-II PID (Parameter Identification) — стандартных и специфических (добавленных производителями Ford, Mazda, Lincoln и Mercury).
• Наличие программного осциллографа для наглядного отображения переменных показаний с датчиков в режиме реального времени.

FORScan — мультиплатформенная программа, доступная для операционных систем Windows, Android, iOS. Как и в случае с ПК-версией, существуют платные и бесплатные редакции мобильных приложений FORScan. Бесплатная версия FORScan полностью функциональна, за исключением некоторых сервисных функций.

Покупку приложения FORScan можно оформить по подписке на 1 год, 3 года или 5 лет (342/684/1027 руб., соответственно). Также имеется возможность приобретения бессрочной лицензии стоимостью 1712 руб. Все цены даны на момент написания обзора с учетом 20% НДС.

Заключение

Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки. Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано. В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!

Обзоры Семейных автомобилей на нашем портале

10 338

+8
