Прибор не показывает температуру двигателя ваз 2115

Расположение датчиков на ВАЗ 2114

Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

Измеритель давления масла

Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке

Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:

1. значительно понизился уровень масла;
2. засорился масляный фильтр;
3. вышел из строя масляный насос;
4. неисправен датчик давления масла;
5. неисправна проводка или упало давление масла по причине наличия подтеканий.

На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

• Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
• Датчик уровня охлаждающей жидкости— стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
• Датчик уровня тормозной жидкости— прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
• Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
• Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
• Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
• Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
• Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
• Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
• Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

Замена датчика температуры охлаждающей жидкости ВАЗ-2114 своими руками

Произвести замену ДТОЖ несложно, если владелец транспортного средства знает конструкцию системы, призванной охлаждать жидкость для двигателя. В 2114-й модели измеритель размещен на выходе из мотора, на штатном месте внешнего контура корпуса термостата.

Для демонтажа автовладельцу понадобятся следующие инструменты и материалы;

• ключ № 19, достаточно обыкновенного рожкового;
• новый и исправный ДТОЖ;
• если понадобится для замены – свежий антифриз;
• при необходимости может понадобиться дополнительный источник света;
• смазка WD-40;
• ветошь.

Все работы проводятся после полного охлаждения всех систем и узлов автомобиля. Процесс проходит в следующем порядке.

1. Выключить зажигание и отсоединить аккумулятор от клемм.
2. Слить антифриз до уровня сенсора. Если состояние жидкости неудовлетворительное, то она не будет охлаждать, и ее полностью удаляют из системы.
3. Для получения доступа к прибору демонтируется воздушный фильтр.
4. На выходе измерителя снимаются провода электропитания.
5. Рожковым № 19 скручивается ДТОЖ. Очень часто резьбы «прикипают» между собой и отсоединить изделие становится затруднительно. В таких случаях выручает проникающая смазка.

Монтаж нового прибора проводится в обратной последовательности вышеописанных действий. В среднем на все уходит до 15 минут времени.

Проверка работоспособности

Производить диагностику работоспособности контроллера необходимо на не прогретом моторе. Датчик температуры антифриза передает информацию на блок управления, поэтому если температурный режим будет слишком высоким или низким, ЭБУ активирует вентилятор. Диагностика девайса может быть осуществлена несколькими методами, предлагаем ознакомиться с каждым способом.

Первый вариант:

1. Для тестирования работоспособности устройства необходимо завести силовой агрегат автомобиля, после чего проверить значение на контрольном щитке, то есть приборке. В том случае, если стрелка на индикаторе достигает наибольшего уровня, а мотор при этом по факту не прогревается, то контроллер нужно отключить от цепи питания. Если после того, как ДТОЖ был отключен, стрелка упала до минимума, это говорит о том, что девайс вышел из строя и его пора заменить.
2. В том случае, если на отключенном девайсе стрелка датчика так и осталась лежать на минимуме, то необходимо произвести диагностику контактов контроллера. Не исключено, что имеет место проблема замыкания контакта массы на кузове авто.
3. Когда водитель запускает двигатель, силовой агрегат прогревается равномерно. Если при этом стрелка датчика лежит на нулевой отметке или хаотично перемещается в разные стороны, это говорит о необходимости диагностики предохранительных элементов. Возможно, причина заключается в их некорректной работе.
4. В том случае, если предохранители работоспособны, попробуйте замкнуть контакт на заземление, то есть массу машины. Если в результате этого стрелка контроллера резко дернулась и направилась вверх, это говорит о неработоспособности регулятора (автор видео — канал В Гараже у Данилыча).

Есть еще один вариант диагностики, для его выполнения следует демонтировать контроллер.

Процедура демонтажа и проверки выполняется так:

1. Для того, чтобы получить доступ к контроллеру, следует демонтировать воздушный фильтр, а затем снять его корпус. Отключается зажигание, после чего от аккумуляторной батареи отсоединяется минусовая клемма.
2. Далее, из радиаторного устройства нужно будет слить весь расходный материал. Подставьте емкость под сливное отверстие, после чего открутите пробку и соберите весь антифриз.
3. Сделав это, от контроллера следует отсоединить разъем питания, после чего датчик можно открутить. В том случае, если открутить девайс руками не удастся, то используйте гаечный ключ на 19 для ослабления затяжки. Когда контроллер будет демонтирован, для его тестирования вам потребуется тестер — мультиметр, который настраивается в режим омметра. Также для диагностики вам обязательно понадобится термометр с возможностью определения температуры более ста градусов, а также термоустойчивая емкость.
4. Подготовив все необходимое, вам нужно будет опустить ДТОЖ в емкость с жидкостью и начать ее греть. При этом щупы тестера необходимо будет подсоединить к контакту датчика, а также его корпусу. При нагреве жидкости ее температура, соответственно, будет изменяться, вам необходимо будет снять показания с самого термометра, а также значения, выдаваемые мультиметром, после чего сравнить их с номинальными. Нормированные параметры указаны в таблице ниже. В том случае, если полученные значения отличаются, это свидетельствует о необходимости замены ДТОЖ, ремонтировать такой девайс не имеет смысла. Если же полученные значения соответствуют нормированным, это говорит о том, что причина кроется в неработоспособности других элементов, к примеру, проводки подключения или термостате.

Глючит указатель температуры и топлива

Не работает панель приборов VDO. Уровень температуры и топлива «глючат»

Неправильные показания температуры и топлива? Наверное уже многие обладатели ВАЗ 2110 — 2115, сталкивались с проблемой неправильного отображение топлива и указателя температуры на приборных панелях VDO, «Счетмаш» г. Курск, «Автоприбор» г. Владимир.

Настоящая температура двигателя равна 90 градусов (это мы точно знаем), а на панели приборов она показывает 110 градусов. Бензина в баке 10 литров, а на панели приборов показывает то 20 литров, то 15 литров, а иногда и правильно 10 литров. Причем обычно тахометр и скорость показывают всегда правильные значения. У меня такая проблема была где-то целый год. Когда тестирую панель приборов ( Нажать кнопку суточного пробега — удерживать, включить зажигание, наблюдается отклонение всех стрелок указателей приборов на весь размах шкалы и полное заполнение сегментов ЖКИ, а также происходит загорание контрольной лампы аварийного запаса уровня топлива. При тесте панели приборов указатель температуры должен плавно пройти расстояние от 50 градусов до 130 градусов. Уровень топлива должен плавно пройти расстояние от 0 до 1). Если во время теста указатели правильно работают, то дело в электронике. В автосервисах говорят что эти панели приборов не подлежат ремонту. Просто купи новую такую же панель приборов и все будет нормально. Деньги тратить было жалко на новую панель приборов VDO (где-то 2400 руб.), так как обороты двигателя и скорость автомобиля показывались, температуру следил на маршрутном компьютере ШТАТ 510, и когда заправлялся приходилось выставлять бензин так же на штатном компьютере. Он вычитывался теоретически с контролера. Кстати довольно точно шел расчет, только надоедало постоянно выставлять бензин.

Кстати вот еще одна главная особенность которая меня смутила, дело в том что указатель температуры начинал сильно скакать, когда на машине включались габаритки, ближний свет, итд.

Недавно решил заняться этой проблемой, и полностью разобраться. Не очень я верил что это отказ электроники. Решение оказалось очень простым. На самом деле надо было просто подвести хорошую «землю» к панели приборов. Или просто восстановить стандартную. После всех затяжек «земли», панель приборов стала работать правильно. Указатель температуры и топлива работают теперь точно, даже при включенных габаритках, печки, итд.

Ниже описаны все «земли», которые нужно проверить: Фрагмент статьи взят с сайта www.chiptuner.ru

Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.

Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6.

Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.

Источник

Методы устранения

Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.

Сломался магнитный моторчик привода стрелки

Процесс ремонта и разборки приборной панелиСамой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода. Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.

Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.

Разрывы и нарушения в работе электрических цепей приборной панели

Определение неисправности связанное с проводкойЕще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.

Зависание, связанное с датчиком температуры

Местонахождение датчика температурыЗависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.

Неполадки в ЭБУ

Процесс определения ошибок ЭБУ и их устранение.

Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.

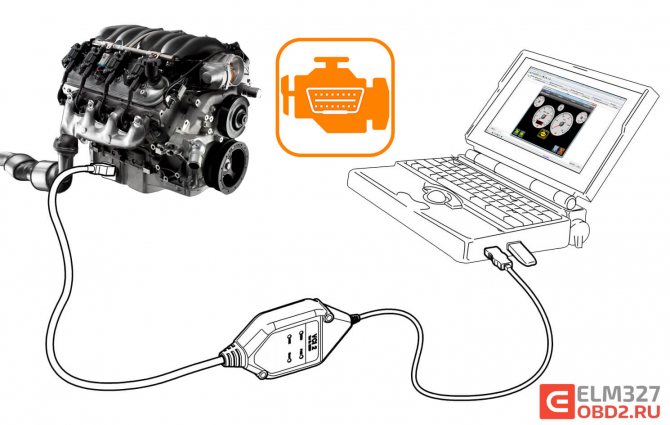

Инструкция по диагностике ВАЗ 2114, 2113 через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для ВАЗ 2114 зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для ВАЗ 2114»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2114»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114, 2113

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.

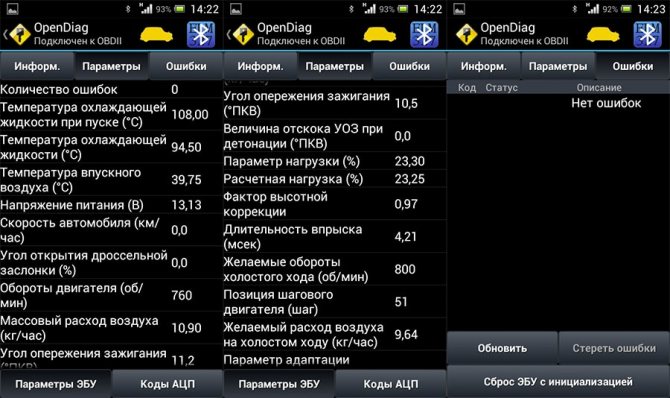

Диагностика датчиков ВАЗ 2114 инжектор 8 и 16 клапанов

Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.

Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.

Лямбда зонд

Сканер считывает текущие значения работы кислородного датчика. По показателям программы, например OpenDiag, можно судить о состоянии узла:

• рабочий – 0,007-0,7 В;
• требуется замена – выше 0,8 В.

График не должен иметь разрывов, зависаний амплитуды.

Датчик дроссельной заслонки

На экране программы отображаются процентные значения положения. Полностью открытая заслонка – 100%. Коды неисправности: Р0122, Р0123.

Другие датчики и их диагностика через OBD2

На автомобиле так же доступен сервис:

• Электронный газ (при наличии);
• Фиксатор детонации;
• Датчик положения КВ и РВ;
• Диагностика ДМРВ;
• Датчик скорости;
• Датчик холостого хода;
• Датчик температуры охлаждающей жидкости;
• Датчик температуры двигателя;
• Датчик давления масла;
• Датчик давления воздуха;
• Датчик давления Топлива;
• Другие датчики и их диагностика через OBD2.

Не видит ЭБУ ВАЗ 2114 – что делать, частые причины

Ситуация возможна, если определенные модели ЭБУ считывать ELM327. Существует конфликт протоколов, диагностическая программа не может подобрать правильную конфигурацию связи. Выход:

• попробовать другое ПО;
• выполнить подключение другим сканером.

Модели оборудования, типа ВМ9213, позволят решить конфликт.

Диагностика АБС через OBD2 разъем

Методика проверки системы ABS аналогична. Показания считываются с тормозного блока. Выводы можно сделать на основании отображаемых данных. Более деталбная диагностика АБС, допустима, если предусмотрена CAN шина и электронный модуль ABS.

• скорость вращения колес;
• режим клапанов системы;
• статус нагнетателя.

Данные выводятся для каждого колеса.

Диагностика ошибок и расшифровка

В режиме самостоятельной диагностики, модуль отображает на экране кодовое значение ошибки в одно или двузначном режиме. Стоит отметить, что значения ошибок могут складываться. Пример: ошибка 5 означает наличие кода 4 и 1 в памяти контроллера.

Сканирование внешней аппаратурой позволяет глубже проанализировать работу систем машины. Прибор считывает ошибки из памяти и отображает их в трех и четырехзначном виде. Пользуясь таблицей кодов можно быстро определить дефектный узел.

Диагностика двигателя через OBD2 — ВАЗ 2114

Анализ электронной цепи Лады зависит от используемого сканера и сервисного ПО. Большую часть датчиков возможно продиагностировать самостоятельно. Расшифровка, сброс ошибок выполняются по аналогичной схеме: программа считывает память контроллера, дефект устраняется, код стирается из ПЗУ. Анализ параметров возможен и в режиме езды.

Для подробного изучения датчиков и систем управления двигателем ознакомьтесь с документацией ниже.

Датчики, их назначения и неисправности

Давайте теперь поговорим подробнее про каждый из датчиков, разберём где находятся и как выглядят.

Холостого хода (РХХ)

Устройство располагается в дроссельном узле. Он представляет собой небольшую индукционную катушку, внутри которой находится игла. В зависимости от показаний контроллера на обмотку катушки подаётся то или иное напряжение и игла выдвигается на определённое расстояние в патрубок дросселя, регулируя подачу воздуха. С помощью этого корректируется холостой ход.

Регулятор холостого хода

Какого-либо индикатора, отвечающего за этот датчик, нет. Поэтому если данный узел выходит из строя, то это можно понять по следующим «симптомам»:

• Двигатель глохнет на холостом ходу или при переключении скорости;
• «Плавающие», нестабильные обороты на холостом ходу;
• При включении непрогретого двигателя отсутствуют повышенные обороты.

Для замены датчика необходимо обесточить проводку машины, полностью отсоединить дроссельный узел, а затем извлечь из него датчик, предварительно отключив клеммы, подающие на него электричество. На место старого датчика нужно установить новое устройство и поместить дроссельный узел на место.

Детонации (ДД)

Датчик детонации находится между цилиндрами на двигателе автомобиля и реагирует, когда топливо детонирует внутри цилиндра. По сути дела он представляет собой пьезоэлемент. Когда происходит детонация бензина, датчик преобразует колебания, возникающие при этом, в электричество. Ток подаётся на бортовой компьютер и сигнализирует о взрыве топлива. После этого автоматически регулируется опережение зажигания.

При поломке этой разновидности датчика топливо начинает детонировать в двигателе. Чтобы проверить устройство на работоспособность, нужно отсоединить его с помощью ключа от места его крепления, подключить к вольтметру и постучать по нему. Если на вольтметр было подано напряжение, значит, узел рабочий, если же нет – неисправный.

Для замены устройства его нужно открутить от посадочного места с помощью ключа, отсоединить от него клеммы и поставить новый прибор.

Кислорода (Лямбда-зонд)

Датчик кислорода, известный также как лямбда-зонд, устанавливается на выхлопную трубу у самого контакта с цилиндрами. Он измеряет количество содержащегося в выхлопных газах и окружающей среде кислорода. Работает он только при включенном двигателе, так как для его функционирования должен быть нагрет. При попадании на датчик молекул кислорода в нём образуется электричество, которое поступает на блок управления. Бортовой компьютер на основании показаний датчика регулирует подачу кислорода в цилиндры двигателя.

При поломке датчика возникают следующие последствия:

• Нестабильный расход бензина: то больше, то меньше;
• «Гуляющие» обороты на холостом ходу;
• Резкое падение мощности при ускорении.

Для того, чтобы произвести замену данного датчика, необходимо обесточить авто, отсоединить идущие к устройству провода, открутить его с помощью ключа, а затем поставить на его место новое.

Положения коленвала (ДПКВ)

Этот датчик регулирует воспламенение горючей смеси в цилиндрах в зависимости от положения коленчатого вала. Определяется это положения путем считывания электромагнитных импульсов с зубчатого шкива электрогенератора. Сам датчик расположен в непосредственной близости от него.

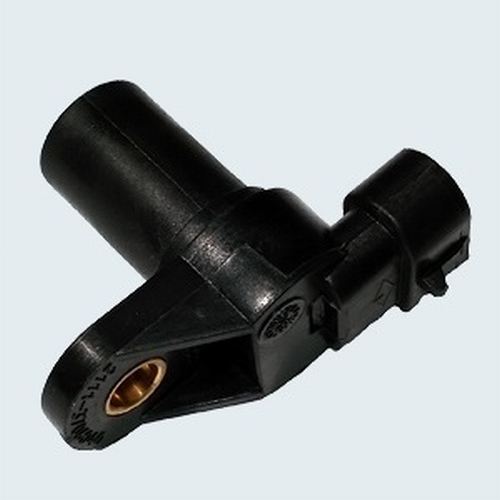

Датчик положения коленчатого вала

Симптомами поломки устройства могут служить:

• Нестабильность холостого хода;
• «Плавающие» обороты;
• Падение мощности;
• Проблемы при включении мотора.

В домашних условиях работоспособность датчика можно протестировать посредством мультиметра в режиме омметра. Сопротивление на контактах прибора должно быть от 500 до 700 Ом. Если оно сильно отличается от этих значений, датчик неисправен.

Для замены датчика нужно обесточить проводку автомобиля, отсоединив аккумулятор, отключить от устройства электрические контакты, а затем открутить крепёжный болт, извлечь датчик и поставить новый.

Положения распределительного вала (ДПРВ)

Этот датчик, сокращённо называющийся ДПРВ, считывает данные с распределительного вала. Происходит это при помощи специальной шестерёнки, установленной на валу, на которой отсутствуют два зубца. Нужен данный датчик для регулировки бортовым компьютером машины угла зажигания.

Датчик положения распределительного вала

Если это устройство сломалось, холостой ход становится нестабильным, а также увеличивается потребление двигателем горючего.

Располагается датчик слева от двигателя, около воздухофильтра. Перед его заменой нужно обесточить проводку автомобиля. Затем нужно открутить фиксирующий датчик болт, извлечь его, отсоединить контактную клемму, а потом установить новое устройство.
