ДТОЖ (Датчик температуры охлаждающей жидкости)

ДТОЖ

Представляет собой термистор, т.е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры. Термистор, расположенный внутри датчика имеет отрицательный температурный коэффициент сопротивления, т.е. при нагреве его сопротивление уменьшается.

Высокая температура вызывает низкое сопротивление (70 Ом при 130град.) датчика, а низкая температура охлаждающей жидкости — высокое сопротивление (100800 Ом при -40град.).

При замене датчика не забудьте отвинтить крышку-клапан с расширительного бачка системы охлаждения чтобы сбросить давление. Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры (ориентировочно) .

Температура — сопротивление Ом:

Ну соответственно все умеем пользоваться тестером. Так что меряйте сопротивление.

Как проверить и заменить ДПДЗ?

Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ входит в состав дроссельного узла двигателя. Поэтому, проверяя ДПДЗ, попутно проверьте РХХ (смотрите статью Как проверить РХХ (Датчик холостого хода)?. т.к. в определённых ситуациях они имеют схожие признаки неисправности:

• неравномерный холостой ход;
• нестабильная работа двигателя (двигатель глохнет после сброса газа);
• отсутствует холостой ход;
• автомобиль двигается рывками при определённом нажатии на педаль газа;
• низкая динамика автомобиля (помимо неисправности самого датчика, низкая динамика двигателя может быть результатом многих причин:
• низкая компрессия в двигателе (Как правильно замерить компрессию двигателя? );
• износ кулачков Распредвала . или неправильно выставленные метки ремня ГРМ;
• негерметичны или прогорели клапана головки цилиндров ;
• неисправна система питания двигателя ;
• загрязнён воздушный фильтр;
• подклинивают тормозные цилиндры;
• пробуксовывает сцепление ;
• засорен топливный фильтр ;
• неисправна система выпуска отработавших газов ).

Стоит отметить, что данный датчик отсутствует на новых моделях samara-2 в связи с использованием электронной педали газа.

Как проверить ДПДЗ?

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

1. Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).
2. Отсоединяем колодку проводов от датчика.
3. Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму вольтметра крепим на «массу» (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов).
4. Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1. Отремонтировать датчик (Как отремонтировать ДПДЗ? ). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.
2. Заменить датчик на новый.

Как заменить ДПДЗ?

Для замены датчика положения дроссельной заслонки нам понадобятся:

1. Отворачиваем 2 винта крепления датчика к дроссельному узлу (см. на картинке).
2. Снимаем датчик с оси заслонки.

1. Устанавливаем новый датчик на ось заслонки так, чтобы её выводы были направлены в сторону перегородки моторного отсека.
2. Проворачиваем датчик относительно оси до совмещения отверстий под крепление.
3. Заворачиваем датчик.
4. Регулируем ДПДЗ.
5. Подсоединяем контакты датчика.
6. Сбрасываем клеммы аккумулятора на 5 минут.

Как отрегулировать ДПДЗ?

Открываем заслонку, проворачивая сектор привода датчика или тянем за трос акселератора. Если проделать данную операцию не получается, то датчик установлен не правильно. В данном случае нужно снять датчик и переустановить его под углом в 90 градусов относительно оси заслонки.

Что касается ручной регулировки положения заслонки, то датчик не регулируется.

Контролёр автоматически использует низкое напряжение сигнала датчика на холостом ходу в качестве точки отсчёта. Но бывает, что после замены датчика, контролёр использует значения для старого датчика, что способствует открытой дроссельной заслонке на несколько градусов. В данном случае нужно сбросить параметры контролёра либо через бортовой компьютер, либо снять клемму аккумулятора на 5 минут.

Если даже после проделывания данной операции, заслонка открыта на 1%, то датчик забракован, но это можно легко исправить. Читайте статью Как отремонтировать ДПДЗ?

Назначение датчика положения дроссельной заслонки и принцип его действия

Инжекторные двигатели потребовали установки большого количества автоматических приборов регулирующих и контролирующих деятельность всех систем силовой установки. Изменился принцип привода одного из основных механизмов регулирующих подачу топлива в двигатель — дроссельной заслонки. Привод стал электрическим, с электронным управлением. Его отличие от механического заключается в следующем:

• отсутствует механическая связь между педалью газа и самой дроссельной заслонкой;
• холостой ход регулируется перемещением этой самой заслонки.

Поскольку жесткой связи между педалью и заслонкой не стало все управление осуществляется за счет работы электронных систем. В этой схеме, наряду с управляющим блоком важную роль играет датчик дроссельной заслонки.

Сам прибор установлен на одной оси с дроссельной заслонкой. Работает он как потенциометр:

• на один выход датчика идет электросигнал напряжением 5 В, противоположный подключен на «массу». По третьему каналу, от подвижного контакта, выдается электросигнал к контроллеру. При повороте заслонки меняется напряжение идущее от ползунка токосьемника на выход;
• когда зажигание выключено, можно замерить напряжение подающееся на ДПДЗ с помощью измерительного прибора. Для этого надо иглы щупа установить на входной контакт и на массу. Если дроссельная заслонка закрыта, то тестер должен показать не больше 0,7 В и не меньше 0,5 В. Когда двигатель запущен, в процесс открытия заслонки напряжение должно расти и при ее максимально открытом положении показать 4 В (+0,3);
• при изменении угла открытия заслонки дросселя меняется напряжение идущее на контроллер от ползунка ДПДЗ и он регулирует подачу топлива;
• ДПДЗ связан с работой прибора регулирующего холостой ход (РХХ). При запуске, если заслонка в закрытом положении, то, когда контроллер получит такой сигнал от датчика, он подключает РХХ и в двигатель идет дополнительный воздух, обходя закрытую заслонки.

Контролировать работоспособность ДПДЗ надо путем замера сопротивления, применяя омметр. Для этого прибор соединяется с входным и выходным контактом датчика. При нажатии педали газа должно происходить плавное изменение сопротивления, если же прибор показывает нуль или сопротивление уходит в бесконечность, это говорит о неисправности ДПДЗ на ВАЗ 2114.

Опытные автомобилисты рекомендуют покупать ДПДЗ ВАЗ 2114 от производителей — «Омега» г. Москва, ОАО «Счетмаш» г. Курск и ОАО «Автоэлектрика» г. Калуга (Автоэлектрика — это бесконтактный ДПДЗ).

Работы по регулировке ДПДЗ

Если при открытом положении заслонки не удается провернуть привод устройства либо потянуть за трос акселератора — значит, ДПДЗ установлен некорректно. В таком случае, необходимо снять датчик и монтировать его снова под прямым углом к оси заслонки, которая может регулироваться и вручную. В этом случае датчик не регулируется. Очень часто контроллер сохраняет в памяти старые дынные, следствием чего является открытие клапана в некоторой степени. Тогда нужно будет скинуть аккумуляторную клемму на какое-то время, или же посредством бортового компьютера сбросить настройки контроллера. Если и после этого угол открытия клапана составляет хотя бы один градус, это означает, что ДПДЗ подлежит ремонту.

Как почистить дроссельную заслонку Ваз 2114: два способа

Существует два способа очистки:

1. Без снятия узла;
2. И соответственно с его демонтажем.

Какой способ выбрать? Все зависит от степени загрязнения. Если с момента очистки или замены дросселя пробег составил до 25 тысяч. То, скорее всего, возможно ограничиться поверхностной очисткой, профилактикой без снятия детали. В иных случаях, рекомендуется полностью демонтировать узел, для глубокой, тщательной обработки, очистки и получения доступа к труднодоступным местам.

Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда. Итак, начнем:

Первый способ чистки дроссельной заслонки Ваз 2114

Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.

Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.

Теперь снимаем тросик газа с селектора привода дроссельной заслонки.

Отключаем питание датчиков.

Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.

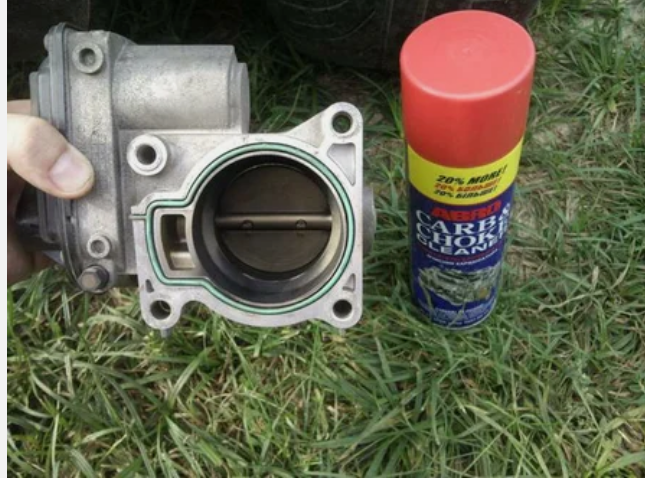

Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения

Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи. Удобнее всего проводить продувку при помощи сжатого воздуха

Для этого можно использовать обычный автомобильный насос.
Если гнездо самого датчика и датчик засорены, обязательно очищаем и их

Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.

Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
Ожидаем, небольшое количество времени.
Устанавливаем новую прокладку на место соединения дроссельного узла.
Присоединяем и закрепляем узел на место.
Присоединяем датчик РХХ.
Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
Одеваем патрубок корпуса дроссельной заслонки.

Закрепляем тросик на приводе.
Затягиваем хомуты всех присоединенных элементов.
Подключаем фишки датчиков.
Закрываем крышку расширительного бачка с охлаждающей жидкостью.
Заводим автомобиль и тестируем его работу.

Второй способ снятия дроссельной заслонки

Способ без снятия в некоторой степени похож на описанный нами ранее. Разница заключается лишь в том, что мы будем снимать только патрубок воздуховода и ничего больше. Шаги работ следующие:

1. Снимаем патрубок;
2. Повторяем пункт под номером 10 предыдущего способа.
3. Соединяем и закрепляем все в обратной последовательности, не забывая при этом заменить старую прокладку новой.

Имейте в виду, что такой способ более всего подойдет для профилактической, легкой, поверхностной очистки. При появлении сбоев и некорректной работы двигателя, используйте только способ со снятием. Теперь мы знаем, как почистить дроссельную заслонку на Ваз 2114 используя два различных способа, быстро и без особых сложностей.

Замена ДПДЗ

Заменить не рабочий ДПДЗ можно быстро и без особых усилий. Для этого понадобится всего одна крестообразная отвертка. Процесс замены происходит в следующем порядке:

1. Снимаются клеммы с аккумулятора.
2. Отключается разъем ДПДЗ. Для этого нужно оттянуть фиксатор разъема и потянуть его на себя.
3. Снимается датчик. Чтобы его снять, нужно открутить два винта от патрубка.
4. Между патрубком и ДПДЗ всегда находится поролоновая прокладка, играющая роль уплотнителя. Такая же должна быть в комплекте с новым ДПДЗ, поэтому при замене датчика также меняем прокладку. Винты крепления датчика затягиваем до упора, пока прокладка не сожмется полностью.
5. Подключаем разъем с проводкой к датчику положения заслонки.
6. Возвращаем клеммы аккумулятора на их начальное место.

После замены датчика его нужно проверить и в случае необходимости отрегулировать. Чтобы проверить правильность замены, нужно надавить на педаль газа, и если это невозможно, следует снять датчик и повернуть его на 90 градусов относительно заслонки.

Модуль зажигания

Модуль зажигания

Скажу сразу: простых тестов, позволяющих достоверно оценить этот элемент системы зажигания, не существует. По той причине, что и сам процесс искрообразования простым не назовёшь. Вначале накопление индуктивной энергии в катушке, затем насыщение, пробой искрового промежутка, возникновение дуги, её горение, и наконец, затухающие колебания.

Каждый этап имеет свои особенности, характеристики и параметры, всё имеет суть и вес. Изменения характерных величин: времени накопления, напряжения пробоя, напряжения горения, времени горения дуги и искажения формы затухающих колебаний даёт много информации о состоянии здоровья катушки или модуля.

Всё это хорошо видно на мониторе мотор-тестера или осциллографа, а отклонения по отдельным цилиндрам хорошо заметны в сравнении. Но по условиям этой темы, у нас кроме контрольки и китайского тестера, как и у большинства автолюбителей ничего нет. Ну и не надо, постараемся выкрутиться, безвыходных ситуаций не бывает. Собственно, остаётся только 2 стОящих внимания метода: Определение работоспособности по разряднику и метод простой подмены. Первый способ часто используется, но подразумевает иметь сам разрядник, и основан на том, что исправный модуль зажигания должен уметь любым своим выводом пробивать искрой воздушный зазор в 20мм. Дефектный канал модуля этого сделать не сможет.

Лично мне нравится конструкция разрядника с регулируемым или 4-х ступенчатым зазором в 5, 10, 15, 20 мм. По очереди прогоняя выводы катушки, видно, когда сдаётся слабейший. Подробно останавливаться на этом не стану, конструкций разрядников и описаний способа в сети море. Метод работает, хотя имеет определённые ограничения, и требует некоторого опыта и сноровки. Поэтому остановиться хочется на втором методе — простой подмены, тем более, что он является самым доступным для автолюбителей.

Это действительно простой способ, но есть один момент. Модуль зажигания так устроен, что на своих выводах легко развивает напряжение в 20 киловольт. При получении управляющего импульса от блока управления высоковольтный разряд по ВВ-проводам устремляется на поджиг сжатой в цилиндре смеси. Вопрос. Куда пойдёт заряд, если вдруг провод окажется оборван? (или совсем будет отсутствовать – для модуля это одно и тоже) Разряд ищет выход, и к сожалению, быстро его находит. Чаще всего собственной энергией модуль прошивает собственную же изоляцию, начинает «шить» на массу по кратчайшему пути тока.

Там, где изоляция самая слабая. Протоптанная дорожка сливает энергию заряда на массу, в результате отказывают сразу 2 цилиндра. Либо 1-4, либо 2-3, в зависимости от того, обрыв какого провода спровоцировал пробой изоляции. Изоляция может оказаться хорошей, тогда пробой возможен между витками самой катушки, опять же внутри модуля. Причём пробой может вызвать межвитковое замыкание, а может просто шить тогда, когда условия пробоя, даже по исправному проводу самые тяжёлые. А это моменты максимальных нагрузок на двигатель, например интенсивный разгон. Ещё вопрос, какие витки сомкнутся: если крайние, то канал откажет.

А если соседние, то катушка потеряет мощность, причём на глаз почти незаметно– индуктивность уже не та. Но это до поры до времени. Вскоре начнутся подёргивания, подтраивания, рывки-провалы, гуляния оборотов на холостом ходу, и прочие неприятности. Это далеко не все виды неисправностей модуля, но и пара приведённых выше, говорит о том, что его здоровье во многом зависит от условий его работы.

Поэтому, применительно к нашему методу вопрос. Что будет, если вы, не проверив исправность ВВ-проводов, в качестве подменного, поставите на свой автомобиль любезно предоставленный соседом, заведомо исправный модуль зажигания? (имея в обрыве один из проводов, и уже наверняка по этой причине жареный модуль) Может ничего и не произойдёт: модуль соседа может оказаться мощнее вашего, и на время короткой проверки с задачей справится, пробивая разрыв, а вы совершая ошибку в диагнозе купите новый, который долго не проживёт, из-за оборванного провода.

Короче говоря, перед тем, как проверять модуль зажигания подменой, обязательно проверьте состояние ВВ-проводов. Именно они могут быть не только источником ухудшения ездовых качеств, но и причиной выхода из строя самого модуля зажигания, что чаще всего и происходит. Ну а про то, что нельзя на работающем двигателе проверять исправность катушки и модуля путём снятием ВВ проводов по очереди с каждой свечи, нельзя заводить и даже прокручивать стартером двигатель, если с модуля снят хотя бы один провод, нельзя использовать провода сомнительного качества, вы и так знаете.

Проблема в адаптации заслонки

Адаптация может самопроизвольно сброситься. Это приведет к тому, что:

• Будет отключаться и включаться аккумулятор.
• Нестабильная работа в электронном центре автомобиля. Он будет «зависать», показывать неправильную информацию, обозначать много ошибок.
• Будет выключаться двигатель.

Причинами, которые к этому приводят, могут быть произведенные ранее такие действия:

• Когда снимался и устанавливался обратно аккумуляторный блок;
• Происходила перепрошивка электронной системы;
• Снималась дроссельная заслонка для ремонта или очищения;
• Происходил демонтаж акселераторной педали;
• Плохое состояние провода питания;
• Попадание лишней влаги в фишку.

Если электронная система износилась, показывает некорректные данные, выключается, проблема может заключаться в потенциометре. Он находится в середине дросселя. В его конструкции имеются графитовые ленты, которые требуют замены.

Motorhelp.ru диагностика и ремонт двигателя

• 100
• 1
• 2
• 3
• 4
• 5

Электронный дроссель ВАЗ: конструкция, диагностика, промывка и ремонт.

В этом материале я хочу рассказать о конструкции, диагностике и ремонте электронной дроссельной заслонки (патрубка) фирмы Делфи, устанавливаемой на автомобили ВАЗ совместно с системой управления двигателем М74. Поводом к написанию этой статьи послужила одна очень типичная неисправность на автомобиле ВАЗ 2115 с нетипичной причиной, о которой я расскажу несколько позже. Сразу хочу предупредить, автор этой статьи не несет никакой ответственности за неквалифицированное вмешательство и ремонт электронной дроссельной заслонки в случае выхода её из строя и возникновения аварийных ситуаций на дороге, поскольку ремонт этого узла не предусмотрен, а только замена.

Конструкция. Дроссельная заслонка (патрубок) с электроприводом предназначена для дозирования количества воздуха, поступающего во впускной коллектор. Изменение количества поступающего воздуха достигается поворотом заслонки электродвигателем, который управляется контроллером. Основные части дроссельного узла: Все фотографии кликабельны!

1. Корпус 2. Заслонка 3. Редуктор 4. Электродвигатель 5. Датчики положения дроссельной заслонки.

Схема подключения указана ниже:

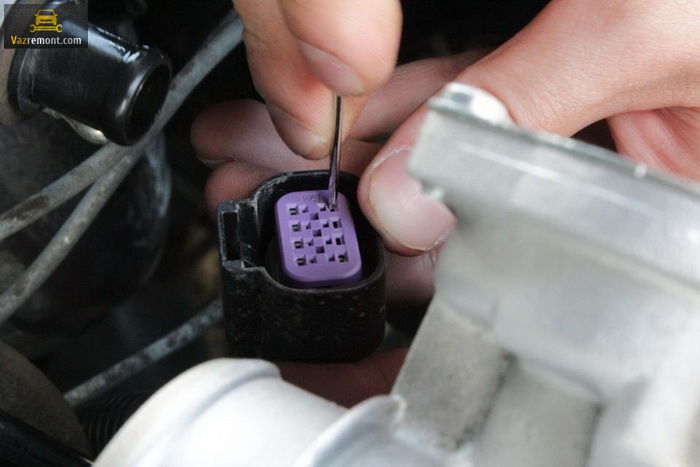

Снятие дроссельного узла: 1.Выключить зажигание, снять клемму минус с аккумулятора. 2. Открутить хомуты и снять шланг впускной трубы от дросселя. 3. Отсоединить колодку жгута. 4. Отвернуть 4 болта крепления дроссельного узла от впускного коллектора и снять его.

Типичные неисправности и их диагностика. Детская болячка первых выпусков автомобилей ошибка P2135 (Рассогласование сигналов датчиков А и В положения дроссельной заслонки) проявляется в виде неустойчивого холостого хода, ограничения оборотов до 2000 и пропадания тяги. Успешно лечится обжимкой, подгибанием и пропайкой контактов колодки дроссельного узла либо заменой всего жгута электропроводки. На большинстве автомобилей давно вылечено, на новых почти не встречается. Плавание оборотов и неустойчивый холостой ход. Здесь мы остановимся подробнее, поскольку явление это обычное и проявляется рано или поздно почти на всех автомобилях. Основная причина здесь — несоответствие угла открытия дроссельной заслонки количеству поступающего воздуха. На большинстве автомобилей лечится промывкой. Дроссельную заслонку желательно мыть не реже чем раз в 20- 30 тыс. км. иначе отложения сажи и частиц масла создают препятствия для движения воздуха в режиме холостого хода со всеми вытекающими последствиями. Поэтому дроссельный узел надо содержать в чистоте и порядке — это аксиома. Вторая причина плавания оборотов холостого хода — это люфт дроссельной заслонки. Как это проявляется и как диагностировать. Ниже приведен скриншот диагностической программы SMS-диагностик. Параметры сняты с автомобиля ВАЗ 2115 с системой управления двигателем М74.

Здесь стоит обратить внимание на большой расход воздуха, относительное наполнение и время впрыска. При этом угол открытия дроссельной заслонки очень мал и контроллер, пытаясь стабилизировать холостой ход, загоняет угол опережения зажигания в минус

Происходит это потому, что реальный угол положения дроссельной заслонки не соответствует тому углу, который вычисляет блок управления, из-за люфта. Причем если сделать инициализацию дросселя, то некоторое время двигатель может работать нормально, но спустя какое-то время или после перезапуска ситуация с плаванием оборотов повторяется. Здесь стоит упомянуть, что при загрязнении дросселя, параметры будут тоже отличаться от нормы с той лишь разницей, что угол открытия заслонки становится больше чем обычно. Для примера приведу скриншот с нормальными параметрами:

Как устранить люфт дроссельной заслонки. Для этого дроссельный узел необходимо разобрать. Со стороны редуктора откручивается 4 винта (торкс на 15), крепящие крышку.

Здесь мы видим шестерни передаточного механизма.

Средняя шестерня просто вынимается.

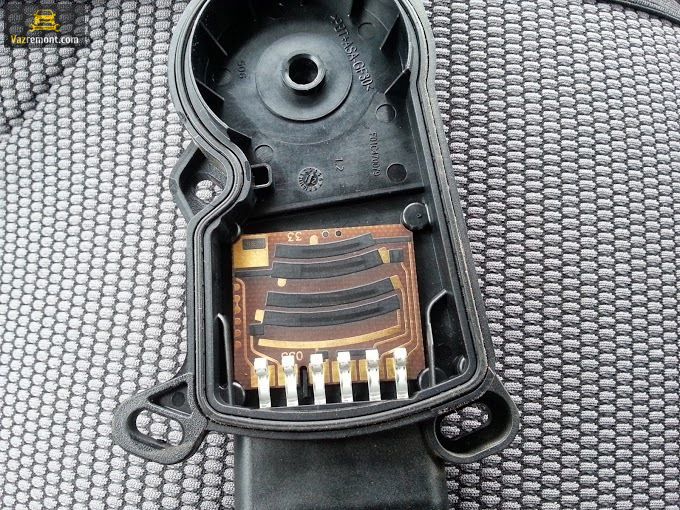

С другой стороны расположены датчики положения дроссельной заслонки и электрический разъем. Крепятся винтами с очень редким пятигранным торксом. Фото ниже:

Снимаем. Виден электродвигатель в корпусе и ось заслонки.

Дальше необходимо с помощью пресса или тисков выдавить ось дроссельной заслонки со стороны ДПДЗ в сторону шестеренок.

Профилактические меры

ДЗ имеет большой срок эксплуатации и ломается редко. Но могут произойти механические повреждения непосредственно ее корпуса или следует произвести ремонтные работы в системе двигателя. Тогда может осуществляться ее замена или ее составляющих. В зоне риска постоянно находиться датчик. Его нельзя отремонтировать, а часто требуется заменить на новый.

Чтобы не допустить поломки данного узла, ее нужно регулярно чистить. По рекомендации производителя это следует производить при замене масла или через 20 000 км. пробега. Если производить эти рекомендованные, профилактические меры, тогда дроссельная заслонка и ее датчик могут прослужить владельцу авто не один год и впоследствии не понадобиться замена.

Похожие новости:

• Диагностика и способы устранения неисправностей датчика массового…
• Причины и решение проблемы скрежета тормозов автомобиля
• Причины сильных вибраций двигателя при холостых оборотах
• Подбор свечей зажигания по марке авто, по VIN-коду
• Прибор для проверки давления в топливной рампе
• Расход топлива у Крайслер Себринг (Chrysler Sebring)
• Устройство и принцип работы автоматической коробки передач
• Характеристика роторного двигателя, его плюсы и минусы

Неисправности е-газа

Иногда причиной неисправностей является поломка датчика холостого хода на ваз 2114 с электронной педалью газа, еще его называют РХХ. Если ЭБУ указывает на его ошибку, а холостые обороты двигателя слишком высокие и не падают, в основном 2000, то требуется замена дроссельной заслонки в сборе, либо можно попробовать почистить контакты клемм.

Если электронная педаль вышла из строя и не реагирует на нажатие педали акселератора, а обороты двигателя застыли на отметке 2000 оборотов в минуту, не стоит отчаиваться и вызывать эвакуатор

С такой проблемой можно передвигаться, осторожно отпуская сцепление, медленно, но верно есть возможность доехать до дома или сервисного центра

Если у вас присутствует какая-то неисправность, связанная с электронной педалью газа, то в блоке управления, скорее всего вы сможете найти такие коды ошибок:

1. Р2122 – говорит о низком напряжении датчика положения педали акселератора. Этот датчик работает на принципе изменения своего сопротивления, а ЭБУ, пропуская через него ток, узнает его и исходя из этого знает о положении педали. Низкое напряжение соответствует большому сопротивлению датчика. Решается чисткой контактов, их пропайкой или заменой педального узла, если не поможет.
2. 2123 – это обратная ошибка P2122, напряжение на этом же датчике слишком высокое. Возможен пробой или замыкание проводки, а также выход из строя датчика.
3. 2127 – низкий уровень сигнала второго датчика положения педали акселератора. Так как этот узел достаточно ответственный и выполняет важную функцию, для точности и надежности в нем используется сразу два датчика. Находятся они в одном корпусе, последовательность и способы устранения ошибки те же.
4. 2128 – клон кода ошибки 2123, только он отвечает за второй датчик.
5. 2138 – код говорит о несовпадении показаний этих двух датчиков, возможно с одним из них потерян контакт или он сломался. Для решения проблемы необходимо так же прочистить контакты, проверить проводку на исправность и протестировать саму педаль. Тест заключается в замере сопротивления обоих датчиков в разных положениях педали и сравнении показаний. Если они отличаются нужно поменять педаль в сборе.

В наши дни над электронной педалью поработали и решили большинство проблем, теперь она работает без сбоев, но любители быстрой езды, все равно прошивают свои ЭБУ, отмечая улучшения отзыва автомобиля на педаль.

Это связано в первую очередь с тем, что с завода производители вынуждены накладывать ограничения для того, чтобы соответствовать нормам ЕВРО и повысить ресурс двигателя. Любительские прошивки снимают эти ограничения, позволяя блоку управления открывать заслонку быстрее.

На Самарах, а в частности с электронной педалью газа ваз 2114 проблемы часто встречались на моделях первых годов выпуска, спустя некоторое время недочеты исправили и под конец производства с конвейера сошли экземпляры с надежным е-газом.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Рейка рулевая на ваз 21099

Не работает панель приборов на ваз 2115 – инжектор, причины поломки, ремонт

Какие лучше тормозные шланги на ваз 2110

ВАЗ 2110 установка электропомпы на авто

Запах бензина в салоне лада веста, возможные причины, как устранить

Схема моста ВАЗ 2101-2107, подробное описание частей

Не работает спидометр на ваз 21099 инжектор

Ваз 2112 16 клапанов технические характеристики

Замена

Меняется данный элемент достаточно просто. Нужно открыть капот и определить местоположение датчика.

Далее при помощи отвертки отжать пластиковую защелку и вынуть колодку с проводами. После этого выкрутить болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ДПДЗ вынимается и прокладка. На ее место устанавливается новая, из поролона. Затем на нее монтируется и сам новый датчик. Крепится он на тех же двух болтах. Следует закручивать плотно, дабы исключить лишние вибрации (от них деталь может некорректно работать). После этого подключаем колодку с проводами и производим первый запуск. Работа мотора должна стабилизироваться.

Очередность манипуляций по замене ДПДЗ

1. Подготовьте новый прибор заслонки, кольцо-уплотнитель из поролона на патрубок дросселя, а также отвертку (крестовую).
2. Отключите зажигание. Затем откройте капот, после чего отсоедините аккумуляторную батарею, убрав отрицательную клемму.
3. Определите местонахождение дроссельной заслонки, отожмите защелку из пластика и отключите колодку с проводками.
4. Отверткой открутите 2 болта, фиксирующие заслонку к корпусу датчика, после чего снимите его.
5. На участок старого поролонового уплотнителя-прокладки, находящегося между патрубком ДПДЗ, поставьте новый. Теперь на корпусе заслонки закрепите новый контроллер, закрутив болты (2 шт.) максимально прочно во избежание вибрации устройства.
6. Подсоедините колодку с проводками к разъему дроссельной заслонки.
7. Если в силу некоторых факторов АКБ перед заменой ДПДЗ не отключен, после монтажа нового прибора и подключения клеммы с проводами отключите транспортное средство на 5 минут, убрав с аккумуляторной батареи клеммы.
8. Далее внимательно посмотрите на правильный ход установки прибора. Откройте заслонку. Проверните сектор привода ДПДЗ, после чего потяните за трос газа. Бывает так, что сектор не получается прокрутить, тогда понадобится устройство переустановить. Тогда снимите его и прокрутите на 90 ° касательно оси датчика, установив заново.
9. Вспомогательной ручной настройки по окончании монтажа ДПДЗ не требуется. Работоспособность впору проверить индикатором напряжения. Кроме того, проконтролируйте плавность замера сопротивления при трансформации позиции ДПДЗ.

В завершение напоминаем, что к своему железному коню стоит относиться особенно внимательно. Постоянно контролируйте работу электроники авто и двигателя. Тогда можно быть уверенным, что неисправности вас не коснутся.
