Что надо знать о датчике давления масла ваз 2106: устройство, способы проверки и замена

ДТОЖ

Что касается указателя температуры, то в ВАЗ 2106 используется устройство типа ТМ-106, этот регулятор также часто называют датчиком включения вентилятора. Сам контроллер выполнен в виде винта, подключение которого осуществляется к блоку цилиндров. Что касается принципа работы датчика температуры или датчика включения вентилятора, то он аналогичен описанному выше. Но только в этом случае устанавливается терморезисторный элемент, изменяющий параметр сопротивления в зависимости от температуры расходного материала.

От датчика включения вентилятора зависит правильность работы двигателя, поскольку, если температура будет слишком высокой, а вентилятор не начнет работать, это приведет к перегреву мотора. На приборной панели авто имеется указатель температуры двигателя, позволяющий автовладельцу всегда знать о его состоянии.

Шестерочный ДТОЖ

Как проверить датчик давления ВАЗ 2106

Итак, возникают следующие симптомы. Вы заметили, что стрелка находится на нулевом значении. Вместе с этим загорается лампочка. Хоть на автомобиле ВАЗ 2106, хоть на любом другом, в первую очередь необходимо остановиться и заглушить мотор. В противном случае смазка не будет поступать на все элементы двигателя, следовательно, запросто можно его полностью разрушить.

Причина для потери давления может быть любой. Открываете капот и внимательно осматривайте весь двигатель на предмет наличия масляных подтеков. Вам необходимо убедиться в том, что моторное масло не было выброшено наружу. Затем обязательно проверяете уровень масла, он должен быть в допустимых пределах.

Если же уровень значительно ниже, нежели минимальная отметка, то обязательно заливаете нужное количество. Ехать своим ходом запрещено, можно передвигаться только лишь на буксире или эвакуатором, если давление в системе смазки маленькое

Обратите внимание на то, что при уровне ниже минимальной отметки может загораться контрольная лампа при совершении поворота направо

Если под рукой имеется манометр, то можно осуществить проверку значения давления. На автомобиле ВАЗ 2106 сделать это несложно. Для этого выкручивается датчик давления, устанавливается штуцер на его место. Подключаете манометр при помощи этого штуцера. Манометр электронного типа необходимо соединить с массой автомобиля и плюсовым выводом аккумуляторной батареи

Обратите внимание на то, что плюсовой вывод подключается через светодиодный индикатор

Включаете зажигание, в этом состоянии светодиодный индикатор должен гореть полный накал. Если этого не происходит, то в подключении имеются какие-то проблемы. После этого заводите двигатель. Прокручиваете коленчатый вал стартером. Если повышается давление в системе смазки, то светодиодный индикатор тухнет. При температуре охлаждающей жидкости 85-90 градусов, а также оборотов коленчатого вала в районе 2000, значение давления должно составлять около двух атмосфер.

Следовательно, при постепенном увеличении частоты вращения коленвала, значение должно расти. При этом максимальное должно составить 7 атмосфер. Если больше, то имеются неполадки в крышке масляного насоса. Ее потребуется заменить. Если же давления совсем нет, первым делом проверяйте маслозаборник. Нередко он забивается, через сетку не проходит масло в насос. Можно снять поддон двигателя и произвести очистку сетки маслозаборника. Желательно его промыть в растворителе или керосине.

Но цена нового составляет от 400 до 500 рублей, поэтому лучше не пожадничать и приобрести новый маслозаборник. Несколько реже случаются поломки самого масляного насоса. Его сломать, конечно, очень сложно, так как это две металлические шестерни, причем они прошли процедуру закалки. Срок службы у них достаточно большой, быстрее разобьется крышка масляного насоса

Все о датчике давления масла в автомобилях 2106

Для того, чтобы автомобиль не подводил в самый неожиданный момент, владелец должен следить за исправностью всех систем. Регулярно производить диагностику, и устранять неполадки. Одним из таких элементов системы является состояние датчика давления масла. Если показатели его будут слишком завышены или понижены, есть вероятность возникновения поломок, на устранение которых потребуются большие материальные затраты.

Датчик давления масла ваз 2106 произведен достаточно удачно, поскольку оснащен индикатором со стрелкой и специальной лампой сигнала, и не требует особых навыков, чтобы разобраться в его составляющих.

Устройство и особенности работы

В настоящее время датчики у автомобилей ваз бывают:

• электрические,
• механические.

Вариант с электрическими приборами более современный, но не такой надежный, поскольку не предоставляет владельцу достаточной информации о состоянии уровня масла.

Механика же более простая, но в тоже же время, и более точная. Именно их и устанавливают в «шестерки».

Такие аппараты достаточно надежны. Основой их работы является перенос информации с мембраны, положение которой изменяется под воздействием отклонений количества жидкости от изначальной отметки. Размер изменений фиксируется переменным резистором, которые и передаются на манометр, а уровень показывает стрелка. Располагается ДДМ сзади двигателя, слева.

Чтобы сигнал передавался от мотора на приборную панель, применяются основные элементы:

• указатель давления масла,
• переменный и термокомпенсационный резистор,
• лампочка, подающая сигнал,
• магнит, при помощи которого, стрелка держится на отметке ноль,
• предохранитель.

Работает вся система от заведенного двигателя.  Когда происходит сбой работы прибора, лучше всего его просто заменить новым. Стоимость его невелика, а при его разборке, работать снова он может со сбоями.

Как проверить датчик на исправность

В случае, когда давление масла снижается, тогда стрелка опускается к отметке ноль, загорается лампочка, а это свидетельствует о неисправности

Владелец авто должен обратить внимание на это, и устранить неисправность

При возникновении такой ситуации, прежде всего, необходимо осмотреть отсек двигателя на предмет потеков масла. Если они отсутствуют, проверяют уровень жидкости в моторе. Если масла слишком мало, это вполне может стать причиной падения давления.

При достаточном количестве жидкости, необходимо проверить датчик давления, проведя соответствующую диагностику. Для этого потребуется такой прибор, как манометр и ключ.

Используя ключ, необходимо извлечь датчик, а на его место подключить манометр. Далее, завести авто и наблюдать, как поведет себя стрелка прибора. При постепенном наращивании оборотов, стрелка должна изменяться относительно частоты движения коленвала, но, не превышая указатель в семь атмосфер.

После произведения всех замеров, если показатели оказались в норме, значит с давлением все в порядке, причина неисправностей именно в приборе. После этого, производится его замена.

Существует, также, еще один вариант проверки ДДМ. Он обычно используется, когда неприятность возникла в процессе езды. Для этого потребуется извлечь прибор с гнезда и провернуть стартер, не заводя двигатель. Если проблема кроется именно в датчике, то из гнезда будет выступать масло. Значит, также потребуется установить новый исправный аппарат.

Как подключить новый датчик

Чтобы заменить прибор новым, особых навыков не потребуется, процесс этот довольно несложный. Для начала, потребуется подготовить необходимые инструменты. Последовательность и схема подключения будет следующей:

• отсоединить все провода от датчика,
• при помощи ключа достать его наружу,
• произвести ремонт или замену прибора и, соединив все провода, вернуть его на место.

После этого, необходимо убедиться в исправности нового агрегата.

Автомобили ВАЗ имеют достаточно простую, но одновременно эффективную систему контроля параметров учета масла. А если возникает неисправность, то произвести замену собственными руками не составит никакого труда.

Замена датчика давления масла на автомобиле ВАЗ 2106

Из инструментов вам потребуется ключ на 19. Расположен элемент непосредственно на блоке двигателя, его трудно не заметить – достаточно большой цилиндр, от которого идет провод. Находится он ближе к коробке скоростей, со стороны водителя. Кроме ключа вам никакой инструмент для проведения замены не потребуется.

Первым делом отключите провод, который соединен с датчиком. Лишь только после этого можно выкрутить корпус, используя ключ на 19, о котором упоминалось выше. Выкручиваете пришедший в негодность, ставите на его место новый, вот и вся работа, которая реально занимает две минуты, а то и меньше. Но есть в системе маленькая особенность, о которой будет сказано чуточку ниже.

Расположение и внешний вид прибора

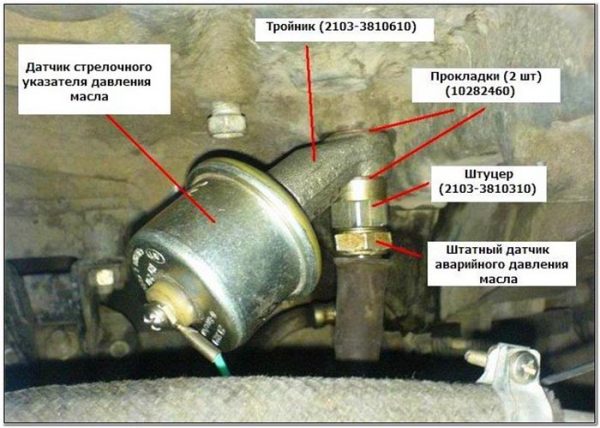

Датчик, устанавливаемый на классические модели ВАЗ 2106, состоит из следующих деталей:

• элемент в виде круглого металлического бочонка с одной клеммой для присоединения провода (заводское название — ММ393А);
• вторая деталь — мембранный выключатель в виде гайки с контактом на торце (обозначение — ММ120);
• стальной тройник, куда прикручиваются вышеуказанные детали;
• уплотнительные бронзовые шайбы.

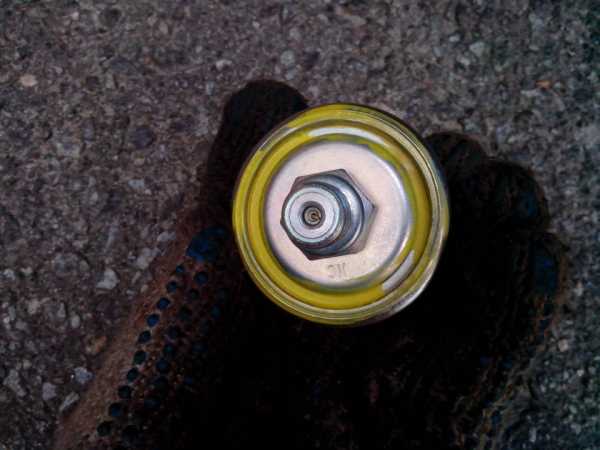

Большой «бочонок» ММ393А предназначен для измерения величины давления, «гайка» с клеммой ММ120 фиксирует его отсутствие, а тройник — это соединительный элемент, вкручиваемый в двигатель. Месторасположение датчика — на левой стенке блока цилиндров (если смотреть по направлению движения машины) под свечой зажигания №4. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К обоим контактам подключены провода, ведущие внутрь салона, к торпедо.

В более поздних моделях «классики» ВАЗ 2107 стрелка указателя на приборной панели отсутствует, оставлена лишь контрольная лампа. Поэтому используется урезанная версия датчика без тройника и большого бочонка.

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Если при работающем моторе светится индикатор и стрелка показывает ноль, его надо немедленно заглушить

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

Проверочные манометры оснащаются переходниками для проверки различных двигателей

Порядок проверки следующий:

1. Заглушите двигатель и дайте остыть до 50—60 °С, чтобы не пришлось обжигать руки во время работы.

2. Отсоедините от датчиков провода и выверните их ключом на 19 мм вместе с тройником. Учтите, в момент разборки из блока может вытечь небольшое количество масла.

3. В отверстие вкрутите резьбовую часть патрубка и аккуратно подтяните. Заведите мотор и наблюдайте показания манометра.

4. Давление масла на холостом ходу составляет от 1 до 2 Бар, на изношенных моторах может упасть до 0,5 Бар. Максимальные показания на высоких оборотах — 7 Бар. Если датчик выдаёт другие значения либо стоит на нуле, нужно купить и поставить новую запчасть.

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Когда световой сигнал не горит вовсе, рассматривайте 3 варианта:

• перегорела лампочка;
• обрыв проводки;
• пришёл в негодность малый датчик в виде шестигранника.

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

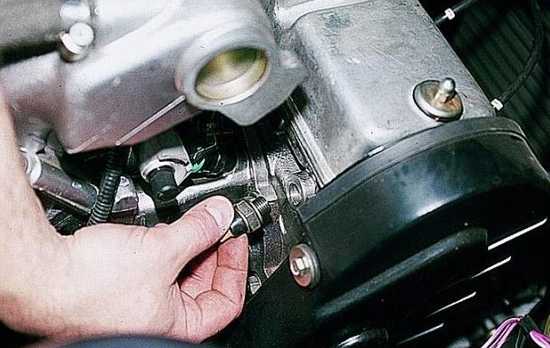

Для снятия измерителя нужно открутить гайку штуцера, прижимающую к блоку тройник

Замена производится путём откручивания большого или малого датчика гаечным ключом

Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.

Датчик давления масла от ВАЗ-2106 — бортжурнал Chevrolet Aveo Sedan T-250 1,8 16V automaticツ 2008 года на DRIVE2

Замучала меня моргающая лампочка на приборке… даже капиталка снилась… короче поехал на замер давления механическим манометром, оказалось все в норме, и тут меня осенило… ведь на моей шохе есть такой датчик, поехал я на рынок за новым датчиком низкого давления (контрольная лампа) масла и когда взял его в руки понял что доп.прибору БЫТЬ у меня в машине, потому как резьба ИДЕНТИЧНАЯ GM и ВАЗ, короче купил тройник, переходник и две медные шайбы.Старый датчик оказался не рабочим и я купил новый, в общем за 30 минут все подключил и временно на стяжку прицепил на обдув бокового стекла…

В общем вот результатна фото и видео, подиум на стойку сделаю потом…

Цена вопроса: 150 грн Пробег: 221000 км

Для чего нужен датчик давления масла

В двигателе внутреннего сгорания между трущимися металлическими деталями обязательно должен находиться слой смазки. В противном случае, произойдёт чрезмерный нагрев и заклинивание различных вращающихся элементов. Просто заложить пластичную смазку, как это делается в шарнирах рулевых тяг или ступичных подшипниках, не получится, ведь кривошипно-шатунный механизм работает в условиях повышенных механических нагрузок. Оптимальный вариант — использование жидких масел, которые доставляются к трущимся деталям с помощью центробежного насоса. Эффективность такой системы можно обеспечить только при условии нагнетания смазки под значительным давлением.

Именно для осуществления постоянного определения параметров этого типа и нужен специальный датчик. Изделие, предназначенное для установки на автомобиль ВАЗ 2106, настроено таким образом, чтобы водитель машины мог вовремя заметить опасные отклонения в режиме работы ДВС.

Указатель давления масла. Прибор, который уже не ставят на современные легковые автомобили.

В моём первом автомобиле ВАЗ-2106 стоял с завода такой прибор и мне было интересно знать давление масла, я всегда знал, что оно есть, даже если перегорит аварийная лампа. На современные автомобили уже не ставят много приборов (не считая спортивных), на некоторых даже не посмотреть температуру двигателя, нужно подключать бортовой компьютер или диагностический сканер. Но большинству водителей это и не нужно, просто загорит лампа аварийного давления масла или появится на панели ошибка двигателя, а дальше в сервис.

Мне, например хочется знать больше информации о состоянии двигателя в своём автомобиле, так как ремонтирую всё сам. И поэтому поставил себе такой прибор на «Гранту», так, чтобы его можно было бесследно убрать в случае продажи автомобиля.

Например давление масла для некоторых двигателей ВАЗ имеет следующий вид (при температуре 85°):

Ради эксперимента, решил сравнить показания указателя давления масла с манометром, данные почти совпадают (см. фото ниже):

Чтобы установить такой прибор, нужно приобрести тройник с датчиком «ММ393А» от ВАЗ-2106. Выкрутить датчик аварийного давления масла и завернуть в место него тройник, а затем в него завернуть оба датчика (см. фото ниже):

Для подключения датчика с прибором нужно руководствоваться следующей фото с расшифровкой контактов:

Прибор комплектуется разъёмом с проводками, которые имеют разные цвета, можно руководствоваться и по проводам:

Теперь давление масла под моим контролем. Если загорит лампа аварийного давления масла на панели приборов, а стрелка будет реагировать на педаль газа и показывать нормальное давление, значит вышел из строя датчик. На фото ниже можно увидеть как выглядит указатель давления масла на Гранте, я его разместил в нише у ручки переключения скоростей, в глаза не бросается. Жалко что указатель давления масла не продаётся в виде цифрового вольтметра, чтобы его можно было установить вместо заглушки кнопки, на подобии бортового компьютера как на фото, или дополнительный вход у него, было бы современно.

Источник

Устройство и принцип работы

Внутренний механизм датчика давления состоит из металлической мембраны и реостата. Когда тонкая пластина, под воздействием нагнетаемого насосом масла отклонится, произойдёт перемещение рабочей части переменного резистора и величина сопротивления на выходе устройства значительно изменится.

Изменение параметров электрического тока направляемого на стрелочный индикатор отразится на смещении стрелки прибора. Наличие делений на циферблате позволяет примерно определить давление в масляной магистрали датчика.

Параллельно с реостатом в корпусе датчика установлено реле, которое также связано с мембраной прибора. При полном отсутствии масла или критически низком давлении произойдёт замыкание контактов. Включение электрической цепи вызовет включение сигнальной лампы, расположенной на панели приборов. Свечение этого индикатора допускается только при неработающем двигателе либо в первые несколько секунд после запуска. В остальных случаях, при подобном режиме работы, двигатель необходимо заглушить и искать причину отсутствия достаточного давления смазочной жидкости.

Уровня топлива

На «шестерках» устанавливается указатель уровня топлива типа БМ-150, сам контроллер по схеме монтируется в бензобак, фиксируется он с помощью болтов. В состав ДУТ входят резисторное устройство и поплавок. Чтобы контроллер мог указать правильный уровень бензина в системе, резисторное устройство управляется в результате движения поплавка.

Непосредственно сам поплавок указателя уровня топлива подключен к резистору с помощью рычага, на конце которого расположен скользящий элемент. Благодаря последнему может загораться лампа резерва бензина на приборной панели. В том случае, если регулировка контроллера правильная, то эта лампочка горит при 5-6 литрах бензина в баке.

Процедура диагностики контроллера производится путем измерения уровня сопротивления резисторного устройства. Если бензобак пустой, этот параметр должен составлять около 315-345 Ом, если он наполовину полный — 108-128 Ом, если полный — около 70 Ом. Диагностика осуществляется с применением комбинированного тестера (автор видео- ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Устройство и схема подключения

Задача мембранного выключателя, выполненного в виде гайки с клеммой, — своевременно замыкать электрическую цепь с контрольной лампой при падении давления смазки. Приборчик состоит из таких деталей:

• металлический корпус в виде шестигранника;
• контактная группа;
• толкатель;
• мембрана измерительная.

Свечение индикатора зависит от положения мембраны, растягивающейся под напором смазки

Элемент включён в цепь по простейшей схеме — последовательно с индикатором. Нормальное положение контактов – «замкнуто», поэтому после включения зажигания лампочка загорается. В заведённом моторе возникает напор масла, поступающего к мембране через тройник. Под давлением смазки последняя нажимает толкатель, размыкающий контактную группу, в результате индикатор гаснет.

Когда в двигателе возникает одна из неисправностей, вызывающих снижение напора жидкой смазки, эластичная мембрана возвращается в первоначальное положение и электрическая цепь замыкается. Водитель сразу видит проблему по вспыхнувшей «контрольке».

Устройство второго элемента — «бочонка» под названием ММ393А несколько сложнее. Главную роль здесь тоже играет упругая мембрана, соединённая с исполнительным механизмом — реостатом и ползунком. Реостат представляет собой катушку из хромоникелевой проволоки повышенного сопротивления, а ползунок — это подвижный контакт, перемещающийся вдоль витков.

При увеличении напора смазки реостат уменьшает сопротивление цепи, стрелка отклоняется сильнее

Электрическая схема подключения датчика и указателя аналогична первой — реостат и прибор стоят в цепи последовательно. Алгоритм работы следующий:

1. Когда водитель включает зажигание, в цепь подаётся напряжение бортовой сети. Ползунок стоит в крайнем положении, а сопротивление обмотки — максимальное. Стрелка прибора держится на нуле.
2. После запуска мотора в канале появляется масло, поступающее через тройник в «бочонок» и давящее на мембрану. Она растягивается и толкателем двигает ползунок по обмотке.
3. Общее сопротивление реостата начинает снижаться, ток в цепи возрастает и заставляет отклоняться стрелку указателя. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

На снижение масляного напора датчик реагирует в обратном порядке. Усилие на мембране уменьшается, она отбрасывается назад и тянет за собой ползунок. Тот включает в цепь новые витки обмотки реостата, сопротивление увеличивается, стрелка прибора падает к нулю.

По схеме датчик подключается последовательно с указателем, расположенным на панели приборов

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

• датчик масляный;
• сопротивления;
• магнит;
• катушка;
• сигнальная лампочка;
• плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.

Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.

Лада 2104 Евро-4, Люкс таз › Бортжурнал › Установка указателя давления масла в приборку 2107

вытащил никому не нужный экономайзер, просверлил дырки под новый указатель

примерил новый указатель

Казалось бы все норм, НО ОГРОМНОЙ проблемой было найти гаечки с резьбой на 2мм, чтоб прикрутить этот указатель, но я нашел, объездив все магазины, перерыв все заначки в гараже, в итоге батя у себя дома где то надыбал))

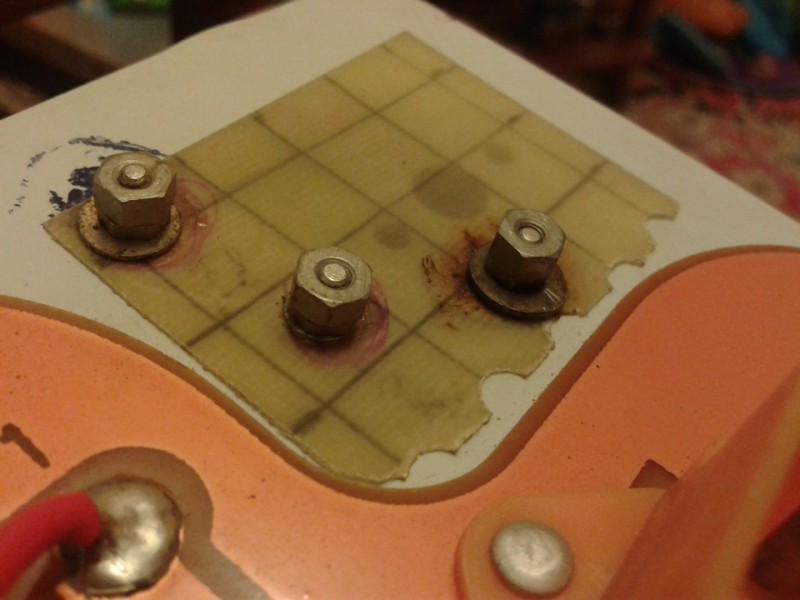

Потом все это дело прикрутил через пластинку текстолита вроде

Затем «+» и «-» взял там же с приборки проводками, а под управляющий от датчика зафигачил «папку» чтоб можно было отсоединять, ну по человечески короч))

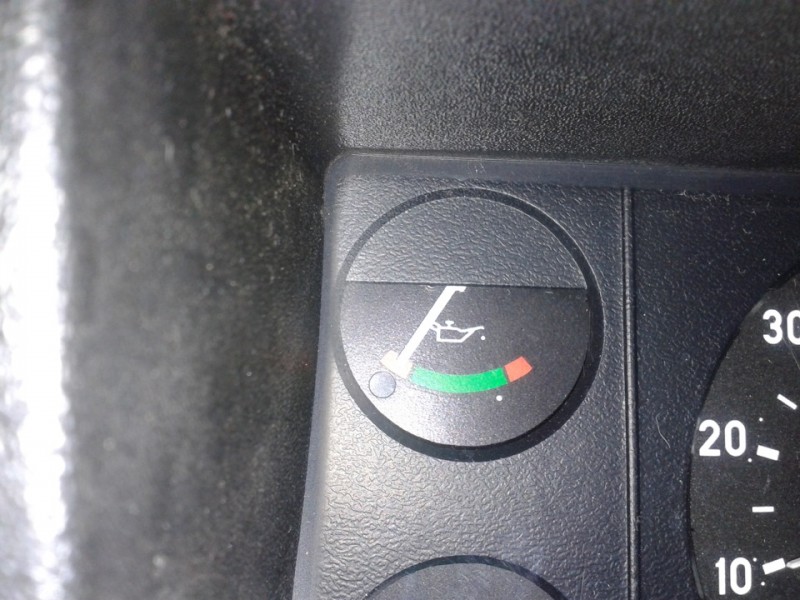

Получилось как то так

Подсоединенная проводка выглядит как то так

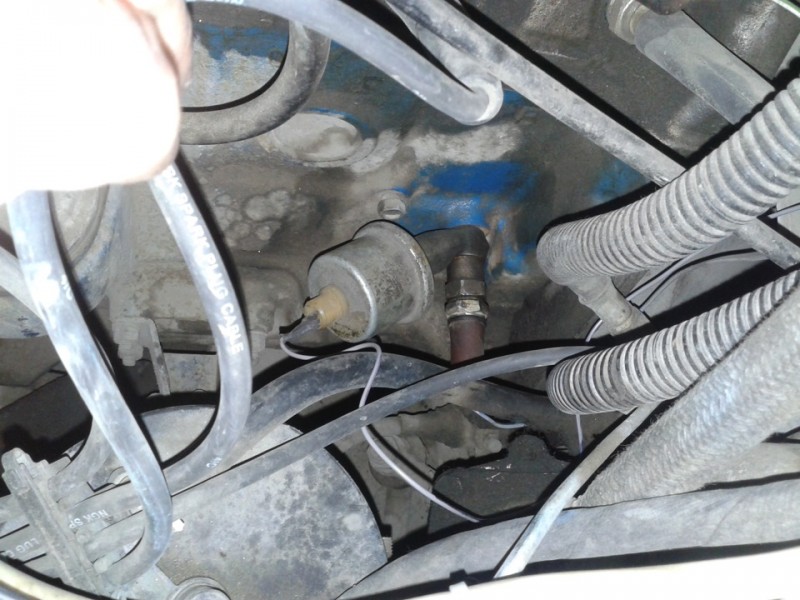

Затем нашел у бати в загашниках переходник проставку и сам датчик давления

Подчистил блок, открутил родной датчик

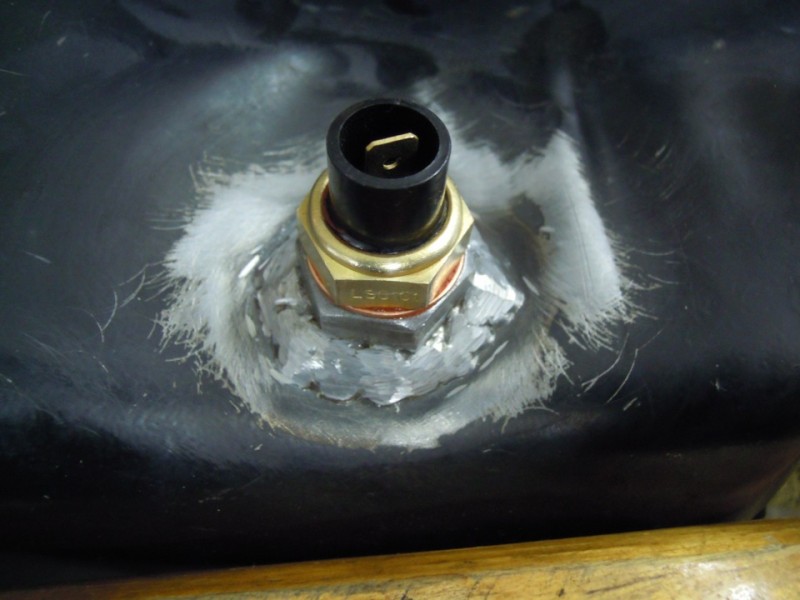

закрутил переходник и проставку, а потом вкрутил датчик критического давления

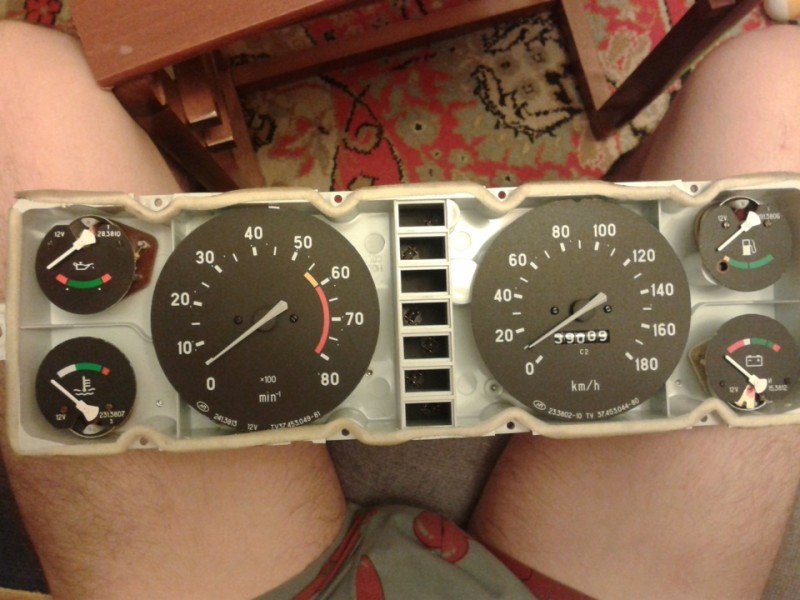

Пока лазил под панелью заодно решил «успокоить» стрелку бака, для этого использовал два конденсатора по 10000 микро фарат на 25 вольт(стоят по 150руб). Про успокоение стрелки вычитал тут и вот тут

Пока что все)) всем спс

Строение датчика давления масла ВАЗ 2106

Один их приборов, за состоянием которых надо следить при работе двигателя — это датчик давления масла ВАЗ 2106. Излишне высокое или чрезмерно низкое давление часто приводит к поломке этого прибора. В чем состоит особенность этого прибора для ВАЗ 2106?

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

• датчик масляный;
• сопротивления;
• магнит;
• катушка;
• сигнальная лампочка;
• плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.

Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.

На моделях автомобиля ВАЗ 2106 сошедших с конвейера до 80-х годов установлены резиновые маслосъемные колпачки, которые не совместимы с синтетическими моторными маслами. Их можно заменить на изделия из акрилатного или фторкаучука.

Предназначение маслосъемных колпачков и их замена

Чтобы моторное масло через клапанные отверстия головки мотора не попадало в камеру сгорания, в конструкции предназначены маслосъемные колпачки, состоящие из резины и пружины. Как и все резиновые изделия, они со временем теряют свои физические качества, становятся твердыми. Их необходимо поменять. Кроме того, многие владельцы «шестерки» меняют резиновые маслосъемные колпачки на импортные из каучука. Замена маслосъемных колпачков ВАЗ 2106 для автовладельцев, владеющих слесарным инструментов, не доставит больших хлопот.

Если вы являетесь владельцем «шестерки» и занимаетесь ее ремонтом, то у вас должны быть в наличии:

• плоская отвертка;
• инструмент, служащий для сжимания пружины;
• оправка для установки колпачков.
• плоскогубцы.
• проволока из мягкого металла.

Приготовив инструменты и новые комплекты сальников, можно приступать к процессу замены старых деталей на новые.

1. С головки блока снимите крышку, открутив для этого гайки.
2. Коленчатый вал крутите, пока метки на приводной звездочке распределительного вала и крышке не совпадут.
3. Снимите корпусную часть подшипников распределительного вала, обязательно зафиксируйте звездочку и цепь.
4. Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
5. Выкрутите свечу, снимите пружину, рычаг отведите в сторону.
6. Крепеж регулировочного болта надо ослабить и установить съемник для работ по сжатию пружины.
7. Вставьте прут из олова в отверстие свечи для удержания клапана.
8. Инструментом для сжимания пружины приведите ее в положение, когда сухарные элементы освободятся.
9. Снимите пружины, тарельчатые элементы, шайбы.

Далее для установки новых деталей действуйте в таком порядке.

Этапы работ	Действия
Установите первый маслосъемный колпачок на место.	Для этого поставьте зажим на клапан и вынимаете старый сальник, слегка постукивая слесарным молотком.
Новый колпачок смажьте моторным маслом	Установите его на место при помощи оправки.
На остальных клапанах замените сальники.	Делается это таким же образом: путем прокрутки коленвала для вывода второго и третьего цилиндра.

Система смазки двигателя ВАЗ 2106 имеет комбинированное строение. Под давлением происходит смазка опор и кулачков распредвала, подшипников валика, шестеренки привода масляного насоса и распределителя зажигания, подшипников. Вытекающим из зазоров маслом осуществляется смазка стенок цилиндров, элементов поршневого типа, цепи привода распредвала, стержней клапанов в их направляющих втулках, опор рычагов привода клапанов.

Когда давление падает, начинает гореть контрольная лампочка.

Функции и работа указателя

Назначение прибора, встроенного в торпедо слева от тахометра, — отображать уровень давления моторного масла, ориентируясь по датчику. Принцип действия указателя напоминает работу обычного амперметра, реагирующего на изменение силы тока в цепи. Когда механический реостат внутри измерительного элемента изменяет сопротивление, сила тока возрастает либо уменьшается, отклоняя стрелку. Шкала проградуирована в единицах давления, соответствующих 1 Бар (1 кгс/см2).

Стрелочный указатель реагирует на изменение сопротивления электрической цепи, создаваемого датчиком

Прибор состоит из следующих основных элементов:

• корпус круглой формы;
• стрелочный механизм с постоянным магнитом и обмотками;
• контрольная лампочка, присоединённая к соответствующему датчику отдельной линией;
• шкала с лампой подсветки;
• резистор компенсационный;
• соединительные провода с разъёмом.

Указатель подключается к датчикам, замку зажигания и габаритам для подсветки шкалы

Нулевые показания устройства соответствуют сопротивлению цепи 320 Ом. Когда оно снижается до 100—130 Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Если на холостом ходу стрелка не показывает давление, стоит проверить работоспособность прибора

Указатель давления моторной смазки «Жигулей» — довольно надёжный элемент, ломающийся очень редко. Если стрелка не желает покидать нулевую отметку, то виновником обычно оказывается датчик. Когда вы сомневаетесь в работоспособности показывающего устройства, проверьте его простым методом: измерьте напряжение на контактах подключения масляного датчика ММ393А при заведенном двигателе. Если напряжение присутствует, а стрелка лежит на нуле, прибор следует поменять.

Система слежения за давлением масла ВАЗ 2106 с двумя датчиками и механическим указателем отличается простотой и надёжностью в работе. Невзирая на устаревшую конструкцию, автолюбители нередко покупают и ставят эти измерители на другие, более современные автомобили, оснащённые с завода лишь контрольным индикатором. Примеры — обновлённая ВАЗовская «семёрка», Chevrolet Aveo и Niva.
