Цепи противоскольжения на колеса

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

1. Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
2. Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
3. Устройство натяжения цепи.
4. Болты, гайки и шайбы.
5. Крючки.

Для изготовления цепей противоскольжения необходимы карабины с муфтой и резьбой

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

• Тиски;
• Болгарка с кругом по металлу;
• Рулетка;
• Молоток;
• Гаечные ключи для закручивания болтов и гаек.

Статья в тему: Запрет регистрационных действий на автомобиль: что это такое

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Процедура изготовления подразумевает выполнение следующих действий:

1. Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.

   Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

2. Отрезается необходимая длина цепи, после чего выполняется соединение отрезка цепи при помощи карабинов с резьбой. Аналогичной длины подготавливается второй отрезок цепи.
3. Изготовление поперечных звеньев. При помощи рулетки снимается замер, после чего принимается решение о необходимом количестве звеньев. Чем больше количество таких звеньев, тем лучше проходимость, но и при этом понадобится большая длина цепи. Количество звеньев также определяется в зависимости от размера колеса. Их оптимальное количество составляет 8 штук.

   Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

4. Все звенья должны быть одинакового размера. На обоих концах звеньев нужно закрепить по карабину. Вместо карабинов можно использовать болты, гайки и шайбы.

   При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

5. Длина звеньев должна быть такой, чтобы цепь на колесе была хорошо натянута. Если длина будет больше, то они могут слететь.
6. Когда необходимое количество звеньев будет готово, можно приступать к сборке. Сборку нужно производить так, чтобы каждое звено располагалось на одинаковом расстоянии от предыдущего.

   Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

7. Когда изделие будет собрано, можно примерить его на колесе. Чтобы надеть цепи противоскольжения на колесо, понадобятся металлические пружины или резина. Пружины можно оконцевать крюками для облегчения установки изделия.

   Для упрощения процедуры установки цепей используются резинки с крючками на концах

8. В качестве натяжителей вместо пружин и резины можно использовать другие эластичные материалы. Основное условие заключается в том, что изделия должны надёжно фиксировать цепь противоскольжения на колесе. В итоге получается изделие следующего вида:

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.

Как выбрать цепи противоскольжения на колеса грузового автомобиля

Основные проблемы при любых грузоперевозках всегда связаны с погодно-климатическими условиями. Во время обильных дождей дороги размываются, приходят в негодность – в бездорожье доставка товаров сильно затруднена. А в зимнее время года водителям грузового транспорта приходится справляться со снежными заносами и гололедом.

Освободить легковую машину из снежного плена можно при помощи буксира или специальной техники, тогда как помочь грузовику в подобной ситуации гораздо сложнее, ведь и вес у него больше. Поэтому во время дальних поездок не обойтись без цепей противоскольжения на колеса грузового автомобиля. Самые крупные и известные компании-производители грузовых авто даже включают подобные приспособления в стандартную комплектацию.

Выбор устройств противоскольжения для грузовой техники очень велик, поэтому всегда можно подобрать наиболее подходящий вариант. Отметим, что есть ряд производителей грузовиков, которые изготавливают приспособления для противоскольжения только для своей техники, так, например, есть цепи специально для автомобилей «Урал».

Чаще всего для грузовиков используют схему оснастки «лесенка», где продольные линии идут по окружности колеса и скрепляются поперечными соединениями.

Легкие коммерческие авто, такие как пикапы и фургоны, и даже тяжелые грузовики и прочая спецтехника может оснащаться моделями со схемой «соты». Таким образом обеспечивается лучший контакт с дорожным полотном и более плавный ход. Но нужно понимать, что и стоимость такой оснастки выше. «Соты» устанавливаются на погрузчики и прочую спецтехнику, предназначены для длительной работы, имеют мелкий шаг и также известны как короткозвенные. Подобная конструкция отличается от других более высокой износостойкостью.

Для коммерческих автомобилей, даже малой грузоподъемности, может использоваться устройство противоскольжения типа «сектор». Оно удобно и при этом быстро монтируется на колеса. Но для его эксплуатации есть одно условие: в колесном диске должны быть отверстия диаметром от 23 мм.

Для производства цепей противоскольжения на колеса для грузовиков используют обычные цепи разной толщины: 6, 8, 9 и 10 мм. Она зависит от предполагаемых условий эксплуатации: чем крупнее звенья, тем лучше проходимость автомобиля. Однако при увеличении веса изделия в машине начинает сильнее трясти, а резина служит меньше.

Даже визуально похожие приспособления для противоскольжения могут иметь разное качество и стоимость. Самые простые китайского производства обойдутся дешевле всего, тогда как за элитные бренды придется отдать немалые деньги.

При покупке обратите внимание не только на цену, но и на легкость установки. Если вы планируете часто использовать подобные устройства на разных участках дороги, удобство может стать решающим фактором при выборе.. Автоматические цепи противоскольжения для грузовых автомобилей.

Автоматические цепи противоскольжения для грузовых автомобилей.

В работе данных устройств используется совсем другой принцип. Они не постоянно находятся на колесе, а включаются лишь при необходимости разогнаться или затормозить, эффективны на скорости не более 50 км/ч. Чтобы подать их к колесу прямо на ходу, водитель должен нажать кнопку в кабине.

Такие автоматические устройства представляют собой стальной барабан с резиновым покрытием. Именно на нем закрепляются звенья из закаленной стали. Как только водитель нажимает на кнопку, устройство подается к колесу, барабан прижимается к внутренней поверхности покрышки и начинает вращаться. Центробежные силы воздействуют на отрезки цепи, закрепленные на барабане, те расправляются и периодически попадают под колесо грузовика, повышая степень сцепления с поверхностью. Когда сложный участок дороги пройден, устройство можно поднять, нажав кнопку.

Особенности эксплуатации автомобиля с цепями противоскольжения на колесах

Если на автомобиле установлены устройства противоскольжения, его передвижение на больших скоростях является недопустимым. В руководстве по использованию таких приспособлений указывается максимальная скорость в пределах 30–50 км/ч.

При ее превышении водителя ждут серьезные последствия, в том числе авария. Так, может лопнуть шина либо порванный замок зацепится за элементы подвески, вызвав, как минимум, серьезную поломку.

Не допускается длительная эксплуатация оснащенного таким образом автомобиля на сухих дорогах. Некоторые компании-производители в принципе запрещают выезд машины с цепями на колесах на асфальт. Дело в том, что на сухих дорогах такая оснастка значительно увеличивает длину тормозного пути.

Если на колеса надето подобное устройство, стоит отказаться от резкого повышения и понижения скорости, любые действия должны быть как можно более мягкими. Благодаря подобной тактике вы сможете уберечь шины и подвеску автомобиля.

Повторим, что приспособления противоскольжения производят под конкретные размеры колес, поэтому запрещена их установка на колеса нештатного размера. Процесс монтажа имеет свои нюансы, поэтому прежде чем приступать к нему, стоит ознакомиться с руководством по эксплуатации. Так, обычно производители советуют не затягивать слишком туго данное приспособление и периодически останавливаться, чтобы проверить его фиксацию.

Встречаются устройства, оснащенные механической и автоматической системой натяжения, вторые также известны как самозатягивающиеся. Обязательно уточните у продавца, какая модель перед вами. Дело в том, что фиксацию устройства без механизма автонатяжения необходимо время от времени проверять, и если есть такая необходимость, то подтягивать цепи.

Напомним, что нельзя устанавливать подобные устройства на неприводные колеса, поскольку это снижает проходимость и управляемость автомобиля.

Владельцы внедорожников, имеющие опыт езды в экстремальных условиях, рекомендуют в особенно непростых ситуациях опускать давления в шинах до 1 Атм. Так улучшаются сцепные свойства, но при этом снижается износоустойчивость комплекта.

Если на вашем авто установлена низкопрофильная резина, будьте особенно осторожны, ведь устройство противоскольжения может повредить шину и диск.

Производители советуют отключать антипробуксовочную систему (ABS) автомобиля при подобной оснастке, чтобы установленные приспособления имели возможность эффективнее работать и самоочищаться.

Чем опасно использование цепей против скольжения

При постоянном использовании цепей противоскольжения возможны следующие негативные последствия:

• Увеличивается нагруженность рулевого устройства.
• Быстро изнашивается подвеска.
• Цепи сильно шумят при езде.
• Повышается изнашиваемость покрышек.
• Невозможно держать высокую скорость.
• Не комфортно передвигаться.

Не пользуйтесь данными устройствами жесткого типа при езде по асфальтированным дорогам — это приводит к повреждению дорожного полотна.

Соблюдайте скоростной режим: для жестких — не выше 80 км/ч, для мягких — не выше 50 км/ч. Используйте такое оборудование только в экстренных ситуациях для увеличения проходимости.

• Автор материала
• Другие материалы

Автор Автомеханик

• Топ 15 самых дешевых автомобилей в России на 2020 год — 19.11.2019
• Отключилась коробка передач — 30.07.2019
• Стартер не крутит на горячую — 22.07.2019
• Можно ли автомобильное масло заливать в мопед? — 21.07.2019
• Есть ли вред для вариатора при резком снижении скорости при въезде в лужу? — 21.07.2019

Посмотреть другие статьи

Изучаем процесс: как сделать своими руками цепи противоскольжения для авто и видео рабочих моментов

Бывалые автомобилисты уверяют, что в критические моменты хорошо выручает трос или даже простой такелаж. Ими можно элементарно обмотать колесо, другой вопрос – не всегда такие вещи есть под рукой. Больше того, данный способ категорически противопоказан для машин, оборудованных тормозной системой дискового типа. Поэтому лучше заранее запастись терпением и изготовить «цепной обвес» самостоятельно.

Делая цепи противоскольжения своими руками по доступным видео, где не всегда указан метраж заготовок, важно сделать точные замеры радиуса и ширины покрышки. Исходя из полученных результатов, рассчитать параметры будущего изделия

Количество поперечных элементов (грунтозацепов) также подбирается для каждой модели автомобиля индивидуально. Мастера рекомендуют ориентироваться на то, что в плоскости контактного пятна резины с покрытием должны находиться сразу две поперечные детали.

Процедура сборки устройства для повышения проходимости заключается в выполнении следующих пунктов:

• нарезать болгаркой продольные и поперечные заготовки цепи;
• закрепить первый поперечный элемент на 6-м звене продольной детали при помощи болтов и шайб, крючков или сварки;
• монтировать все последующие поперечины через каждые 8-9 звеньев;
• по центру одного продольного элемента установить отрезок, состоящий из 6-8 звеньев и устройства натяжения для надежной фиксации изделия;
• на концах продольных участков установить карабины диаметром не менее 5 мм.

При наличии определенных навыков и инструмента, операция займет около 40-60 минут. Нелишним будет опыт проведения сварочных работ, который позволит на практике отказаться от соединений на резьбе, что положительно отразится на качестве устройства.

Статьи по теме

Как выбрать летнюю резину: 9 важных рекомендаций

Попал колесом в яму: что делать для получения компенсации

Как правильно подобрать резину: нюансы выбора для лета и зимы

Срок службы шин: когда их нужно менять и почему

Как правильно поставить колеса: подробная инструкция

Штраф за разную резину: во сколько обойдется езда на отличающихся колесах

Литые диски на БМВ: основные плюсы и минусы литья

Хранение шин на балконе: вред или допустимая необходимость

Шиномонтажные работы: этапы и стоимость

Шины АТ и МТ: как выбрать и какие лучше

Шины Pirelli Cinturato – почему отзывы о них всегда положительные?

Секретки на колесах: критерии выбора и секреты эксплуатации

Как подобрать колесный диск: 9 основных параметров

Срок годности автомобильных шин: как узнать

Спускает колесо по ободу: как решить проблему

Как самостоятельно сделать цепи на колеса

Выбор цепей противоскольжения сейчас на рынке очень большой, но приобретать их не обязательно, поскольку они не сложные в изготовлении и сделать вполне можно и самому. Но в домашних условиях изготавливаем только жесткую цепь.

В первую очередь определимся с геометрией рисунка. Самым простым будет «лесенка», но при желании можно сделать и «ромб», хотя он и сложнее в изготовлении. Из материалов потребуется:

• металлическая цепь, звенья которой соединяются при помощи сварки. При этом сразу же определяемся с размерами звеньев;
• крепление;
• натяжное устройство.

Видео: Делаем ЦЕПИ на колёса

Что касается инструментов, то понадобиться:

• угловая шлиф. машинка с отрезным кругом («болгарка»);
• сварочный аппарат;
• измерительный инструмент;
• тиски.

Имея это, приступаем к работам:

1. Делаем замеры. В первую очередь следует по колесу отмерить продольные ветки, обе они должны быть одной длины.
2. Отрезаем «болгаркой» требуемые участки.
3. Замеряем длину поперечных элементов и нарезаем их в нужном количестве (чем больше поперечин, тем лучше).
4. В концевых звеньях поперечных веток в месте сварного шва делаем разрез и немного разгибаем. Делаем так со всеми подготовленными элементами.
5. Укладываем на землю продольные ветки и разрезами звеньев поперечин зацепляемся к ним. Следим, чтобы поперечины располагались перпендикулярно основам и на одном расстоянии друг от друга.
6. При помощи сварочного аппарата завариваем проделанные прорези.
7. На передние концы продольных веток таким же образом крепим крюки или карабины.
8. При надобности на ту ветку, которая будет располагаться с внутренней стороны, устанавливаем натяжное устройство.
9. Изготовленное изделие устанавливаем на колесо и проверяем, как она садится (при надобности наращиваем или укорачиваем продольные ветки).

Можно при сборке использовать и болтовые соединения поперечин с продольными ветками, но сварной шов надёжнее.

Рейтинг лучших цепей противоскольжения

Сегодня цепи противоскольжения или грунтозацепы изготавливаются разными производителями. Перед покупкой советуем ознакомиться с лучшими моделями, представленными на рынке.

KONIG ZIP ULTRA

Цепи противоскольжения Konig Zip Ultra предназначаются только для легковых автомобилей. Производитель — Италия.

Толщина изделий составляет всего 9 мм. Это позволяет установить их колеса с минимальным зазором. Главными преимуществами данного оснащения являются: долгий срок службы, отличное сцепление с дорогой и высокий уровень управляемости транспортным средством. Во время тестирования Konig Zip Ultra хорошо показала себя на сочетании снега и грунта.

CarCommerce 4WD-225/115

Цепи противоскольжения CarCommerce 4WD-225/115 были разработаны для применения на легковых авто с целью увеличения их проходимости. Снег, грязь и ледяное покрытие не встанут у них на пути.

Монтаж и демонтаж изделий достаточно прост. Водителю не потребуется специальных инструментов. Процедура займет не больше 15 минут. Цепи подходят как для переднего, так и для заднего привода.

Thule CB12 (KONIG CB12)

Thule CB12 — не самые дешевые на рынке цепи противоскольжения. Они предназначены для легковых авто, имеют высокое качество и доступную цену. Товар подкреплен пятилетней гарантией.

Изделие оснащено первоклассной конструкцией с меньшим количеством звеньев. Эта особенность обеспечивает плавную и комфортную поездку даже на чистом асфальте.

Наличие цветовой маркировки упрощает установку цепей, особенно для тех, кто ни разу этим не занимался. Выпуклые звенья обеспечивают идеальное сцепление с дорожным полотном, а также длительный срок службы.

Тем, кто проживает в регионах с суровым климатом, придется по душе механизм натяжения. Эта система самостоятельно в автоматическом режиме регулирует и затягивает цепи. Водителю не придется страдать от замерзания пальцев в попытке разложить цепи в правильном положении.

TAURUS DIAMENT 275

Производитель Taurus Diament — Польша. Грунтозацепы предназначаются для оснащения колес внедорожников и минивэнов.

Изделия обладают толщиной 16 мм, а значит, подойдут для всех непроходимых участков на дороге. Рисунок типа «диагональ» дополнительно повышает проходимость. Чтобы произвести монтаж не потребуется никакого оборудования. Единственное условие — необходима ручная дотяжка.

Вся продукция компания прошла европейские сертификационные испытания. При этом стоимость цепей, по сравнению с товарами других производителей, относительно невысокая.

Weissenfels Clack&Go Quattro F10

Хорошая модель для транспорта, имеющего небольшой зазор над суппортом. Цепи надеваются сбоку, имеют рельеф 15 мм.

Компоновка цепей необычная: они оснащены фигурными пластинами, шипами и поперечными скребками. Благодаря им изделие вгрызается в лед. Конструкция удерживается за счет «паучка», который фиксируется на колесных болтах.

PEWAG SXP 550 SNOX PRO 88989

Противобуксовочные цепи PEWAG изготовлены австрийским производителем. Это изделие пользуется огромной популярностью у водителей за свои многочисленные преимущества.

Главной особенностью оснащения является то, что оно не монтируется, а очень легко надевается. Кроме того, сцепление с грунтом происходит даже в сильной грязи и в самом рыхлом снегу.

Производитель позаботился об удобстве и разработал систему автонатяжения. Теперь водителям не потребуется опыт и особая сноровка, приспособление установится без использования дополнительных замков.

Как установить цепи на колеса: монтаж

Изготовив противоскользящие цепи, их нужно одеть на колеса автомобиля. В общих чертах, установка цепей противоскольжения производится на ведущие колеса двумя способами. Первый предполагает необходимость поднимать машину на домкрате, тогда как второй исключает подъем автомобиля. Давайте рассмотрим оба решения более подробно.

Для монтажа цепи без домкрата, нужно сначала выровнять цепь, исключив вероятность перекручивания ее звеньев. Далее цепи нужно разложить на дороге и наехать на них колесами. Затем машину нужно зафиксировать, чтобы авто не покатился вперед или назад.

Чтобы установка прошла легче, можно предварительно снизить давление в шинах

По окончании важно не забыть поднять давление до нормы. При этом решение приспустить шины во время монтажа цепей позволяет получить наиболее плотное прилегание конструкции к шине

Итак, для установки цепей:

• нужно надеть цепи на колесо таким образом, чтобы запорное кольцо, а также запорный гак оказались на наружной стороне колеса;
• Далее запорный крюк цепляется с внутренней стороны колеса за любое звено хвостового отрезка. Затем следует расправить поперечные отрезки, чтобы равномерно расположить их по окружности покрышки;
• В звено, которое находится в конце хвостового отрезка, продевается хвостовой гак. После запорный гак поворачивается по направлению к запорному кольцу
• Завершением становится заведение запорного кольцо в соответствующий паз запорного гака;

Обратите внимание, цепь должна быть хорошо натянута. Как продольные, так и поперечные отрезки должны с достаточной плотностью охватывать покрышку

Если заметно, что шина накачана до нормы, но натяжения недостаточно и цепи на колесах нужно подтянуть, тогда запорный крюк следует зацепить за следующие звенья хвостового отрезка.

Установка цепей на колеса при помощи домкрата исключает необходимость раскладывать цепи и наезжать на них ведущими колесами. Сначала машину нужно зафиксировать «ручником», подставить противооткатные упоры под колеса.

Далее домкратом поднимается колесо на 3 см. Теперь можно надеть цепь на колесо (монтаж выполняется аналогично тому, как и рассмотрено выше). Еще добавим, чтобы снять цепи с колес автомобиля, все действия производятся в обратном порядке (запорное кольцо отсоединяется от паза запорного гака и т.д.)

Разновидности грунтозацепов по геометрическому рисунку

В зависимости от геометрии рисунка, цепи противоскольжения бывают трёх типов:

• «Лесенка».
• «Ромб».
• «Соты».

Каждый вариант имеет свои преимущества и недостатки, поэтому рассмотрим их подробно.

«Лесенка»

«Лесенка» представляет собой основание в виде продольно-расположенных веток. Эти ветки равномерно распределены по всей окружности колеса. Чтобы зафиксировать цепь на колесе, применяются соответствующего типа замки. Внешне такой вид грунтозацепа напоминает лесенку, откуда и произошло название.

Данный вариант грунтозацепа является одним из наиболее популярных, эффективных и востребованных. Из недостатков такого типа цепи стоит отметить:

• параллельное расположение цепей на колесе, поэтому автомобиль при преодолении заснеженных или почвенных участков будет окапываться;
• низкий показатель поперечной устойчивости, что также обусловлено параллельностью расположения ветвей цепи;
• большая нагрузка на трансмиссию.

Несмотря на высокие загребающие свойства, цепи типа «лесенка» практически бесполезны на заснеженной земле

Цепи такого типа рекомендуется использовать исключительно при необходимости преодолеть рискованный участок трассы. Данный вариант является одним из самых дешёвых, поэтому при возникновении потребности большинство водителей отдают предпочтение именно такому варианту, не вникая в его особенности.

«Ромб»

Ромбовая конструкция грунтозацепов представляет собой модернизированную конструкцию «Лесенки». Для этого имеются продольные ветви, формирующие ромбовидный узор, исключая все негативные факторы, которые свойственны для «Лесенки».

Геометрическая форма в виде ромба предназначается для применения грунтозацепов, когда необходимо преодолеть заснеженный или болотистый участок. Ромбовидная форма показана на фото ниже.

Ромбовидные цепи обладают повышенной прочностью и высокими характеристиками сцепления

Ромбовидная форма цепей противоскольжения пользуется популярностью среди внедорожников и кроссоверов, так как такой вид рисунка на грунтозацепе увеличивает проходимые качества автомобиля в несколько раз. Особенно это актуально для заснеженных и оледеневших участков дорог.

«Соты»

«Соты» обеспечивают постоянный контакт с дорогой, потому придают автомобилю высокий уровень поперечной устойчивости

Стоит также отметить, что при покупке цепей противоскольжения необходимо учитывать их размер. Грунтозацепы, изготавливаемые на производстве, делятся не только по размерам для колёс, но ещё и в зависимости от типа автомобиля.

Как сделать цепи противоскольжения на колеса легкового автомобиля и кроссовера: 3 схемы

Черновая версия руководства предполагала пошаговое описание изготовления цепочек трех видов: лесенка, соты и ромб. Материал получился весьма объемным и нас посетила мысль подать информацию в скомпонованном виде. Учитывая, что ряд операций при изготовлении каждой из трех схем одинаковый, то можно выкатить развернутую инструкцию по одной из технологий плетения, а по остальным сделать лишь ремарки. В роли основы решили взять «ромб», а процесс изготовления «лесенки» и «соты» описать на основе «ромба».

«Ромб» своими руками

Сложность изготовления самодельной цепочки в том, что неизвестен ряд простых вещей. Например, непонятно какой длины должна быть каждая из составных частей будущего изделия; насколько длинным делать тот же трос или цепь, расположенные по бокам колеса… Мы предлагаем все опыты проводить по отношению к конкретному автомобилю. Тогда и процент ошибок меньше и результат налицо.

Наш коллега Александр М. радостно согласился поделиться наработками, которые он воплотил в своем Jeep Grand Cherokee. Машина укомплектована резиной 245/75 R16, рисунок будущей цепи – «ромб», соединение участков – тросовое. Снимаем одно из колес и начинаем:

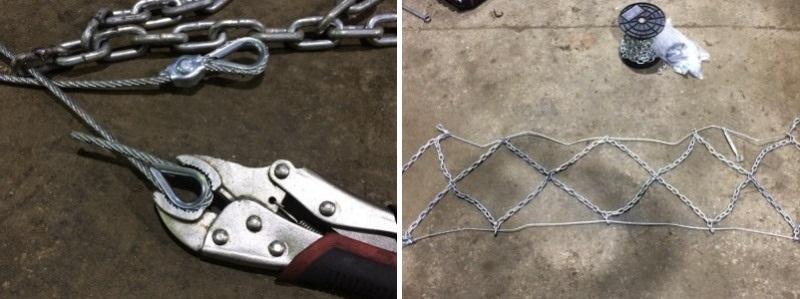

Раскладываем цепочку на одной из сторон шины. Это поможет примерно оценить количество звеньев, входящих в каждый из элементов ромбовидного рисунка. Для удобства разметки используйте веревку и изоленту. Веревкой можно связать изделие по контуру боковой части, а изоляцией – замотать крайние звенья, подлежащие соединению тросом по бокам и кольцами – посередине.

Делаем зеркальную часть полученной цепи. Цепочка противоскольжения условно состоит из двух частей: передней и задней или левой и правой. В пункте №1 мы оформили переднюю часть. Для получения задней необходимо зеркально отразить уже полученный участок или, проще говоря, отмерить такой же отрезок цепки, отметив на нем граничные точки соединения.

• Соединяем полученные две половинки вместе. Проще всего сделать это соединительными кольцами. Если таковых в наличии нет, то можно использовать одно из звеньев цепи, разъединив его. Обратная фиксация звена должна быть неразъемной, поэтому без сварки не обойтись.
• Одеть цепку на колесо.

• Отмерить необходимую длину тросов, располагаемых по бокам шины. Для расчета точного метража используйте веревку, связывая ею цепь спереди и сзади.
• Оденьте на передний трос ушко талрепа.
• Обработайте концы обоих тросов, одев на них коуши и крепко зажав зажимами.

• Снова примерьте полученную конструкцию, связав место соединения концов тросов веревкой и задействовав талреп.
• Замените веревку на шакл, если талреп обеспечивает надежную фиксацию, и самодельный вариант готов к боевому использованию.

Самодельная «сота»

Ромбы, чередующиеся с прямыми отрезками, изготавливаются по аналогии с ромбовидной цепью противоскольжения. Сперва примеряется наружная часть, которая состоит из полуромбов и прямых участков на протекторе шины. Если соединительные кольца использоваться не будут, то наружный рисунок будет состоять из сплошного отрезка цепки. Зеркальная часть здесь не цельная – включает небольшие участки, формирующие вместе с верхним полуфабрикатом ромбовидную структуру.

Место разъединения по-прежнему располагается у периферийных вершин ромба. При желании использовать вместо тросовых стяжек цепные, необходимо запастись кронштейнами в количестве 10 штук, при чем трех разных конфигураций. В бюджетном варианте кронштейны можно заменить болтами с крупными шайбами. А если преследуете цель создать неубиваемую конструкцию по мотивам советских цепей противоскольжения, то замените талреп на полноценный замок под квадрат. По фото понятно, что в конструкторском плане это решение простое: два диска (допускается использовать алюминий) склепаны между собой. На этих же осях находятся усы (только стальные).

«Лесенка» в домашних условиях

Самое тяговое исполнение мы оставили, что говорится, на закуску. По двум причинам. Лесенка – самый легкий вариант для самостоятельного изготовления и в то же время наименее популярная схема плетения в оффроуде по известным предпосылкам.

В ходе изготовления важно соблюдать ряд правил. Например, поперечные отрезки здесь принято сцеплять не тросом, а цепью

Дело в том, что тросовая увязка многократно усложняет установку, вплоть до того, что колесо необходимо снимать, да еще и приспускать, иначе никак.
В остальном же все предельно просто. Достаточно нарезать 13-15 равных отрезков цепи, скрепить их цепью, изготовить замок или задействовать талреп (опять же, только в диагональном направлении), и приспособление готово к эксплуатации.

Делаем браслеты противоскольжения сами

Браслеты противоскольжения на колеса автомобиля ставятся с целью преобразования шоссейной шины в колесо для преодоления бездорожья, снежного наста, гололеда и болотистой местности. В результате установки устройств, протектор получает свойства высокой проходимости.

Конструкция изделий состоит из звеньев цепи, самозатягивающихся замков и ремешков, которые крепятся через продевание в дисковые отверстия.

Достоинства браслетов противоскольжения

По сравнению с цепями противоскольжения — браслеты не требуют предварительной установки до места бездорожья. Одеваются они довольно быстро в необходимом месте.

Такие изделия проще изготовить, они требуют меньше комплектующих элементов, а значит обходятся дешевле, чем аналогичные устройства.

Надежность и эффективность браслетов уже проверена несколькими поколениями автолюбителей.

Изготовление браслетов противоскольжения из металлической цепи

Процесс изготовления браслетов противоскольжения своими руками не так уж и сложен. Для этого понадобятся следующие комплектующие элементы из расчета на одно изделие:

• цепь на 215-ю резину — две полоски по 13-15 звеньев (зависит от выбранного способа изготовления);
• болты М5х50 в количестве двух штук;
• гайки М5 – 16 шт., а также две самоконтрящиеся;
• широкие шайбы (кузовные) в количестве 8 шт.;
• ремень с пряжкой или самозатягивающимся замком – 1 шт. ( можно купить в строительном магазине).

Размеры болтов и гаек, можете менять под свои нужды! Подбирая цепь, следует ориентироваться на то, чтобы ее звенья были сварены между собой, а не спаяны. Необходимо учитывать, что на одно колесо понадобится три комплекта приведенных элементов.

Пошаговая инструкция, как сделать браслеты противоскольжения своими руками, заключается в следующем:

1. На один кусок цепи крепится болт с помощью шайбы и накручивается 8 гаек.

Закручиваем на болт 8 гаек

2. Второй кусок цепи соединяется с первым самоконтрящейся гайкой.

3. Те же манипуляции проводятся с противоположными сторонами цепей.

Соединяем цепи подобным образом

4. С любой стороны браслета просовывается ремень с пряжкой (лишний кусок можно обрезать по факту).

Просовываем ремни и устройства готовы

В зависимости от комплектующих — браслеты противоскольжения можно сделать по разному, несколько вариантов на фото:

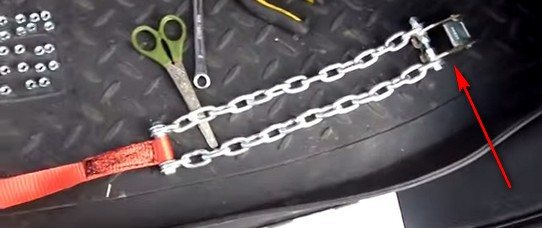

Или так: пряжка крепится прямо к болту

Вместо болтов можно использовать карабины

Для тех, кто сомневается в прочности ремней с пряжками, существует альтернатива в виде стального троса (толщиной 5 мм), скрепленного хомутами. В этом случае на оба конца троса ставятся хомуты (по два для прочности). С одной стороны присоединяется болт с шайбами, с противоположной – крепится цепь.

Тросы вместо ремней

Видео: по самостоятельному изготовлению браслетов.

Инструкция по надеванию и эксплуатации браслетов противоскольжения

Главное правило при установке устройств – это равномерное распределение браслетов по шине, иначе возможен разрыв изделия.

Нужно равномерно поставить устройства

1. Цепь браслет противоскольжения ложится на колесо так, чтобы пряжка ремня оказалась языком к низу.
2. Ремень протаскивается через отверстие в диске.

Если используется стальной трос вместо ремня с замком, то после натягивания браслета на колесо, конец троса присоединяется к болту с помощью гайки с шайбой. Процесс надевания устройства станет проще, если к цепи пристегнуть карабин с куском провода, с помощью которого цепь протянется через шину.

Установка браслета с тросом

После установки самодельных браслетов противоскольжения рекомендуется проехать 100 метров, остановиться и проверить надежность их фиксации, натяжение по окружности шины. Если изделие плохо натянуто, то существует большая вероятность поломок элементов подвески и рулевого управления. В условиях мокрого снега или болотистой местности необходимо придерживаться скорости не больше 20 км/ч.
