Инструкция по установке бортового компьютера ваз 2114 и его описание

Принцип работы БК на ВАЗ-2114

Не стандартный бортовой компьютер

Принцип работы бортового компьютера с первого взгляда покажется примитивным, однако, на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о наличии неисправностей. Функция оповещения происходит путём выведения на экран специального значка и подачи определённого звукового сигнала..

Краткая инструкция пользователя

Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, существует своя инструкция пользователя, и если её нет в бумажном варианте, то в сети интернет её можно найти без труда, достаточно, лишь знать марку и модель устройства. Несмотря на то, что вариантов и моделей множество, базовый функционал у них в принципе аналогичен.

Показания бортового компьютера.

Если вы только собираетесь приобрести БК, то вы должны знать, подходит ли конкретная модель к ЭБУ вашего автомобиля

Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
Лучше, в первую очередь при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным значкам, появляющихся на дисплее.
Обратите внимание на расположение кнопок, и правилам работы с ними, для того, чтобы оперативно среагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определённой скорости автомобиля – прим.).

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 аналогичен или, по крайней мере, схож, то заранее записывать, а тем более запоминать их не имеет никакого смысла, благо некоторые модели способны не только вывести её на экран, но и озвучить все неполадки имеющиеся в автомобиле.

Самым лучшим вариантом определения и уточнения неисправностей, будет распечатанная версия кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:

Что делать, если перестал работать БК

Случается, что БК перестаёт работать или информацию, которую он должен передавать и анализировать не передаётся

Первым делом, необходимо обратить внимание на целостность электрической цепи. А именно предохранителя F3, отвечающего за его работоспособность, далее следует проверить целостность проводов, которые идут к диагностической колодке, и обеспечивающие его питание. О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье

О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье.

Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.

Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.

С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Компьютер ВАЗ 2114 позволяет постоянно и точно контролировать состояние машины, причем без использования диагностического оборудования. Дело в том, что БК самостоятельно проводит диагностику, при наличии ошибок водитель получает уведомление.

Главное, следует учитывать, что  хотя на рынке представлены несколько видов подобных устройств, подойдут не все.  На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен

Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления  именно ВАЗ 2114, 2115 и т.д

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

• скорость движения
• остаток топлива в баке
• продолжительность поездки
• обороты ДВС
• расход горючего
• температуру двигателя
• температуру в салоне
• расчет пробега на остатке топлива в баке
• напряжение в бортовой сети
• положение дроссельной заслонки
• температуру ОЖ
• расход воздуха
• среднюю скорость и средний расход топлива
• коды ошибок и их расшифровки и т.д.

Как видно, наличие многофункционального БК на ВАЗ 2114  позволяет выявить серьезные ошибки (выход  из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Еще добавим, что хотя ВАЗ 2114 и бюджетная машина, не следует покупать самые дешевые модели БК и варианты с сомнительной гарантией и т.д. При этом слишком дорогие решения (например, с увеличенными цветными дисплеями) также обычно не нужны. Многие владельцы 2114 останавливаются на проверенных «середнячках» Мультитроникc (Multitronics), Gamma и т.п.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные.  Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.

Как снять бортовой компьютер на ваз 2114

К сожалению, многие водители не удовлетворены работой электронной системы машины установленной при сборке ВАЗ. Этот гаджет без особых проблем можно самостоятельно снять.

Первым шагом будет изучение инструкции машины, в ней предусматривается процесс демонтажа бортовой системы.

Обязательно выясните в автосалоне, где приобретался автомобиль, вопрос о гарантийном сроке. Большинство салонов могут отменить гарантию, в случае самостоятельного вмешательства в комплектацию машины.

Приступаем к снятию бортового компьютера:

Для начала необходимо достать магнитолу, но прежде отсоединив клемму на минус с аккумулятора.
Удалить наружную панель магнитолы.
Затем извлечь весь корпус магнитолы, обязательно открепив подключенные к ней провода.
Через открывшееся отверстие просунуть руку и осторожно открыть крепления блока компьютера.
Извлечь бортовой компьютер, предварительно открепив все подключенные к нему провода. В случае, если не планируется установка новой электронной системы, обязательно необходимо соединить проводку.
Также нежно убрать все устройства подключенные к компьютеру.
Магнитолу подключить обратно и установить на свое место.. Можете посмотреть видео с хостинга Ютуб:

Можете посмотреть видео с хостинга Ютуб:

https://youtube.com/watch?v=grVMDc_lXSs

Не так давно установленный в автомобиле радиоприемник, или магнитола считались недоступной для некоторых автовладельцев роскошью. Это только спустя многие года производства отечественных автомобилей стали включать в их комплектацию проигрыватели видео и аудиодисков. Но, несмотря на это, весь контроль над автомобилем происходит благодаря стрелочным индикаторам и датчикам на приборной панели. Как показывают опросы, многие современные автолюбители хотели бы видеть в автомобиле технические новинки.

В наше время завод автомобилей в Тольятти, который производит автомобили Ваз, стал выпускать транспортные средства, где предусмотрено штатное место для установки бортового компьютера. Кстати, все необходимые контактные разъемы уже находятся на своих местах и готовы к подключению.

Как пользоваться бортовым компьютером ВАЗ 2114

Бортовой компьютер автомобиля это сложное электронно-вычислительное устройство выполняющее более 500 функций и поэтому для грамотного и наиболее полного использования всех его возможностей надо внимательно изучить инструкцию по его применению, которая выдается с ним в комплекте

Инструкцию лучше всего изучать в машине при включенном дисплее, чтобы была обеспечена полная наглядность.
Наибольшее внимание следует уделять изучению значков и команд, выдаваемых при критических ситуациях угрожающих работоспособности двигательной установки, важнейших автомобильных систем и водителя.
На приборной панели освоить порядок работы с кнопками, через которые осуществляется управление основными режимами, в которых работает БК.. Для каждой модели кнопки могут быть в разном количестве, но функционально они подразделяются на следующие группы:. Для каждой модели кнопки могут быть в разном количестве, но функционально они подразделяются на следующие группы:

Для каждой модели кнопки могут быть в разном количестве, но функционально они подразделяются на следующие группы:

1. «маршрутный компьютер» — он отображает такие параметры как топливные остатки; расход бензина, текущий и общий; среднюю скорость; черный ящик;
2. « диагностический компьютер» — в этом режиме можно проследить параметры работы всех датчиков, приборов и систем с которыми БК имеет обратную связь; как правило, в этой группе могут оказаться такие команды как «предпусковой прогрев свечей зажигания при запуске в холодное время года», эту функцию еще называют коротко «Плазмер» и «Зимний запуск» при которой после поворота ключа зажигания на запуск автоматически включается режим «Плазмер» и кратковременно включается вентилятор в системе охлаждения для прогрева электролита в аккумуляторе, все это облегчает запуск в холодное время;
3. « техническое обслуживание » — в этой группе программируются команды начиная от времени прохождения очередного ТО, до замены масла или фильтра;
4. « диагностика, ошибки системы» — это отдельная группа, выдающая коды ошибок в работе двигателя. При высвечивании таких кодов надо проверить по инструкции БК установленного на машине, что обозначает данный код. В инструкции дается расшифровка всех кодов, запрограммированных в конкретном компьютере. После расшифровки принять меры к устранению ошибки или перепрограммированию БК.

При наличии выносного блока-программатора, ознакомиться как с ним работать и при необходимости устанавливать нужные параметры. Если не хватает собственных знаний и навыков требуется обращаться в сервисный центр, который устанавливал данную опцию при покупке автомобиля в автоцентре, или осуществляет сервисное обслуживание данной модели бортового компьютера.

Поскольку на базовых моделях ВАЗ 2114 бортовой компьютер не устанавливается, то при заказе опции возникает вопрос — сколько стоит бортовой компьютер на ВАЗ 2114. В настоящее время выбор БК очень широкий и цена их колеблется в пределах 2500 — 5000 рублей.

Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.

Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.

С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.

Руководство по подключению своими руками

Процедура установки, демонтажа и подключения может быть осуществлена в домашних условиях. Перед тем, как взяться за эту работу, взвесьте свои силы, поскольку компьютер — это дело серьезное, ведь именно он отвечает за многие процессы. Тем более, что он напрямую связана с блоком управления (автор видео — канал Домашние Самоделки).

Монтаж БК

Далее, предлагаем узнать, как производится установка бортового компьютера на ВАЗ 2114. Для ВАЗ 2114 можно использовать БК Гамма или любой другой, адаптированный под технические характеристики и особенности транспортного средства.

Итак, как установить устройство своими руками:

1. Для начала необходимо подобрать место для монтажа. Как мы уже сообщали, оно находится на центральной консоли и скрыто при помощи пластиковой заглушки, поэтому ее необходимо демонтировать.
2. Для более простого монтажа в этой модели авто предусмотрен специальный разъем проводов с колодкой, в которой девять контактов. Эти контакты необходимо установить в разъем, расположенный на тыльной стороне БК.
3. Далее, активируем К-линию. Чтобы сделать это, необходимо подключить провод коричневого цвета к гнезду М разъема для Евро2 либо к гнезду 7 разъема Евро3. Что касается обратного конца кабеля, то его необходимо установить в гнездо 2 на штекере. При установке будьте внимательны, возможно такое, что колодка установлена в автомобиле вверх ногами.
4. Теперь вам остается только установить БК в место посадки и протестировать устройство на работоспособность. Следует учитывать, что в зависимости от модификации устройства, такой БК можно поставить и на транспортное средств ос карбюратором. Но одного компьютера будет недостаточно, необходимо будет ставить дополнительные устройства и приборы (автор видео — канал MrStas ZoRrO).

Демонтаж БК

Часто бывает такое, что БК не устраивает автовладельцев по тем или иным функциям или он просто работает некорректно и его необходимо заменить. В таком случае вы можете произвести демонтаж БК в домашних условиях, в этом нет ничего сложного. Перед тем, как снимать устройство, необходимо удостовериться в том, что его демонтаж не отразится на гарантийном обслуживании транспортного средства. Разумеется, это относится к более новым автомобилям, которые приобретались в салоне. Мы рассказываем об этом потому, что демонтаж БК в любом случае повлияет на гарантию, это необходимо учитывать.

Итак, подробная инструкция по демонтажу бортового компьютера своими руками:

1. Перед тем, как приступить к процессу снятия, необходимо обесточить транспортное средство. Чтобы сделать это, достаточно просто отключить аккумулятор, а именно — снять с него отрицательную клемму.
2. После этого демонтируется панель управления аудиосистемой. В этом также нет ничего сложного, при снятии будьте аккуратны, чтобы не повредить ее.
3. Далее, необходимо демонтировать саму автомагнитолу, для этого нужно отсоединить подключенную проводку от нее.
4. После того, как магнитола будет снята, через открывшееся отверстие можно просунуть руку и отсоединить фиксаторы блока самого устройства. Сделав это, необходимо максимально аккуратно демонтировать БК и отсоединить от него всю подключенную проводку.
5. После выполнения всех этих действия необходимо убрать все вспомогательные девайсы и приборы, которые подключены к БК. Если вы решили произвести замену устройства на новое, то на этом этапе устанавливается новый девайс и подключается в соответствии с инструкцией по эксплуатации и монтажу. Если вы просто решили демонтировать БК, то просто подключите аудиосистему и установите ее на свое место.

Цена вопроса

Стоимость устройства зависит от многих параметров, поэтому однозначно назвать цену, актуальную для всех бортовых компьютеров на «четырках», нельзя. Цена на устройство определяется в соответствии с производителем компьютера, его технических параметров и характеристик. Сразу же хотим сказать, что отдавать предпочтение дешевым вариантам мы бы не рекомендовали, поскольку БК — это «мозги» автомобиля, а на этом экономить нельзя.

Инструкция по установке бортового компьютера

В данной статье мы рассмотрим процесс установки бортового компьютера «Престиж» с функцией диагностики и чтения ошибок.

Для работы нам понадобятся:

Отвёртки, бортовой компьютер, провод длиной 1м.

Снимаем заглушку на центрально торпеде и ищем в ней 9-ти контактную колодку проводов. Данная колодка должна быть присутствовать на всех автомобилях нашей модели. Остаётся только подсоединить колодку к компьютеру и всё, но нам нужно провести к-линию.

Как провести К-линию?

1. Берём наш провод и устанавливаем его во второй контакт нашей колодки.
2. Противоположный конец провода кидаем под панель приборов в низ до диагностической колодки (для удобства можно отвернуть правую боковую панель).
3. Протянув провод до диагностической колодки, подключаем его в гнездо «М» если у вас колодка ЕВРО-2 или в 7-е гнездо, если у вас колодка ЕВРО-3 (очень часто встречается, что диагностическая колодка на евро-3 установлена на авто вверх ногами, учтите это)
4. Теперь подключаем бортовой компьютер, вставляем его в штатное место и проверяем его.

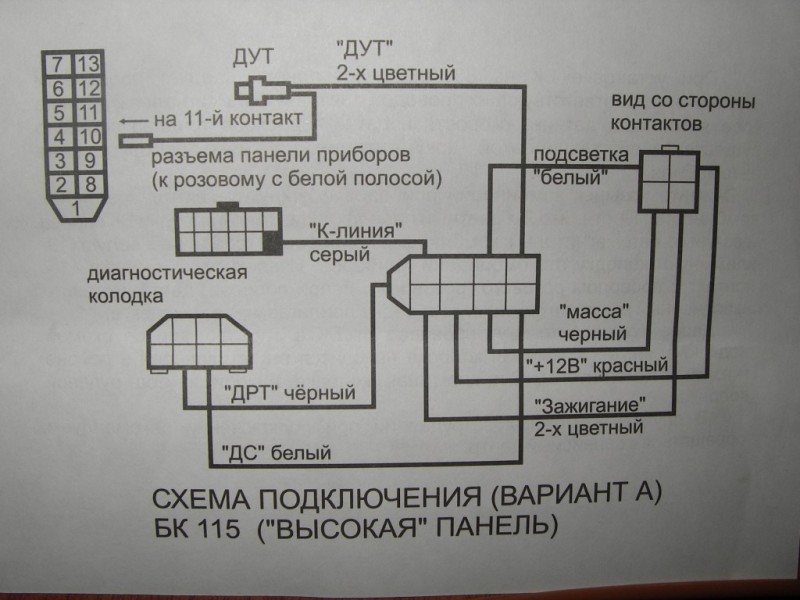

Для более полного и наглядного представления о работы, представлена схема.

Что делать, если под панелью приборов нет колодки для бортового компьютера?

В данном случае остаётся только собрать новую колодку: купить 9-ти контактную колодку и провести к ней провода по следующей схеме:

сигнал расхода топлива(зелёный провод) зажигание(оранжевый провод) + 12 вольт(красный/белый провод)красный провод с белой полосой масса(чёрный) датчик скорости(коричневый провод) 6к-линия(чаще всего серый или чёрный провод) mute(зелёный/красный провод)зелёный провод с красной полосой

подсветка(белый провод, или можно взять от кнопки габаритов)

датчик уровня топлива(розовый)

Зачем нужен бортовой компьютер?

В прошлых статьях мы уже говорили, что такое бортовой компьютер. для чего он нужен и каких видов они бывают. Но позволю себе повториться, чтобы вы чётко осознавали все плюсы наличия бортового компьютера, а минусы – пожалуй, их нет, разве что трата денег на покупку и всё.

Возьмем, к примеру, бортовой компьютер ШТАТ 115×24. Имея данную модель в своём наличии, вы можете:

• выставить температуру запуска вентилятора радиатора; данная функция очень полезна, например, в зимний период времени, когда вы можете контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
• очень полезна функция сушки и прогрева свечей перед запуском двигателя.
• функция сброса настроек и корректировок ЭБУ нужна для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же данная функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
• возможность чтения ошибок позволяет следить за состоянием автомобиля, вовремя менять нерабочие датчики, элементы.

КАК ПОЛЬЗУЮТСЯ ТАКИМИ УСТРОЙСТВАМИ: КРАТКАЯ ИНСТРУКЦИЯ

Для устанавливаемых устройств, прилагается инструкция для штатного бортового компьютера ВАЗ 2114. Она подробно информирует и инструктирует владельцев машин о том, что нужно делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного его использования необходимо:

• Эти trip computer представляют собой весьма сложные электронные устройства, наделённые способностью исполнять более чем 500 различных функциональных обязанностей. Всё это требует от водителя тщательного изучения этого устройства. Инструкция по эксплуатации помогает в этом. Её хорошо изучать при включенном информационном табло;
• Больше всего внимания при изучении, следует уделить значкам и символам аварийных команд.
• Приборная панель имеет кнопки, которыми управляется работа БК ВАЗ 2114. Нужно изучить и запомнить правила работы с ними.

Заучивать все возможные коды ошибок, отображаемые на информационном табло не имеет смысла. Их не нужно как в школе рассказывать наизусть. Мы живем в век интернетных технологий, найдите обозначение этих кодов ошибок, распечатайте и возите с собой в машине. В случае когда увидите символы на информационном табло, сможете оперативно принять правильное решение. Продолжать движение дальше, или вызывать техническую помощь. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдаёт сигнал опасности. Виновником в таких случаях может быть какой-нибудь датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев, табло сигналзирует о достоверной информации.

Ниже будут показаны основные возможные коды ошибок на этой машине:

• 2 – превышено напряжение бортовой сети;
• 3 – проблемы с датчиком уровня топлива;
• 4 – неисправность с датчиком, который следит за температурным режимом мотора;
• 5 – неверный сигнал от датчика наружной температуры воздуха;
• 6 – сигнал о перегретом моторе;
• 7 – слишком низкое давление в системе смазки автомобиля;
• 8 – проблемы с системой торможения;
• 9 – недозаряд аккумуляторной батареи.

Следует реагировать на коды 4, 6 и 8,которые нужно устранить и только потом продолжать дальнейшее движение. После устранения необходима перезагрузка процессора. Ошибки сбрасываются при помощи нажатия и удержания клавиши суточного пробега.

Как установить самостоятельно?

Для того чтобы самостоятельно установить устройство, необходимы:

• набор отверток;
• провод длиной около метра.

Бортовой компьютер устанавливают в такой последовательности.

1. Снимают заглушку на центральной панели приборов.
2. Находят девятиконтактную колодку с проводами.
3. Фиксируют провод во второй контакт колодки.
4. Другой конец провода опускают вниз под панель приборов.
5. Находят диагностическую колодку.
6. Определяют тип диагностической колодки. Здесь 2 варианта: ЕВРО-2 или ЕВРО-3.
7. Устанавливают второй конец провода в гнездо «М» для первого варианта колодки или в седьмое гнездо для второго.
8. Подключают бортовой компьютер ВАЗ.
9. Устанавливают его в штатное место.
10. Проверяют правильность установки.

Подробная на ВАЗ 2114 инструкция по установке и схема, входящая в комплект всех моделей бортовых компьютеров, существенно облегчат задачу. Бывают случаи, когда под панелью приборов отсутствуют колодки для бортового компьютера. Тогда необходимо приобрести новую девятиконтактную колодку и установить ее в автомобиль.

При самостоятельной установке бортового компьютера, а также в процессе эксплуатации, устройство может сообщать об ошибках, которые указывают на поломку или некорректную работу. Ошибки «Обрыв K-line» или «отсутствие связи с контроллером» информируют об отсутствии контакта или о том, что провод соединения оборван. Обследуйте провод соединения девятиконтактной и диагностической колодок, может быть, вылетел контакт.

Датчик температуры за бортом показывает некорректные или ошибочные данные. В случаях, когда бортовой компьютер показывает температуру на улице (внешнюю) -50 °С, это может означать, что провод, подсоединенный к датчику температуры, оборвался. Кроме того, это может говорить о том, что такой датчик отсутствует.

О неисправности датчиков свидетельствует некорректная информация о погоде, например, температура воздуха -5 °С, а прибор показывает -30 °С. Здесь достаточно просто поменять поврежденный датчик.

В наше время бортовой компьютер необходим каждому автовладельцу. Помимо того, что он помогает в управлении практически всеми техническими системами транспортного средства, устройство еще предупреждает о неполадках. А своевременный ремонт или замена поврежденного элемента увеличит срок службы автомобиля.

https://youtube.com/watch?v=grVMDc_lXSs
